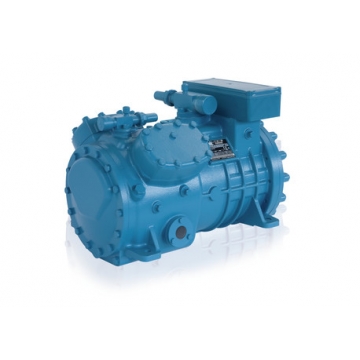

Полугерметичный компрессор Frascold Q5-24.1Y
- доставка курьером
- из нашего магазина в Киеве бесплатно
- из Новой Почты Курьер
Мы доставим этот товар курьером службы доставки по вашему адресу
- Безналичными
- Наличными
- Visa/MasterCard
- Наложенным платежом
- 12 месяцев
Описание
Поршневые компрессорные установки итальянского бренда Frascold подходят для использования в огромном диапазоне рабочих температур. Высшее качество и точность производства всех деталей техники позволяет гарантировать длительный срок эксплуатации. Поршневые компрессоры полугерметичного типа адаптированы для применения при низких, средних и повышенных температурах кипения фреона.
Производитель предлагает 72 модели компрессоров с мощностью от 4 м3/ч до 239 м3/ч. Все устройства с трехфазными электрическими моторами оснащены надежной системой защиты за счет вмонтированных в обмотку термисторов. Полугерметичный компрессор Frascold Q5-24.1Y может применяться в новых проектируемых системах или заменять компрессоры аналогичного типа, но других брендов.
В оборудовании смазка выполняется методом центробежного впрыска масла. В моделях линейки V-Z-W смазывание осуществляется под воздействием насоса высокого давления. Такой механизм смазывания выполняется благодаря наличию масляного фильтра и реле для регулирования давления масла.
Полугерметичный компрессор Frascold Q5-24.1Y работает с любыми фреонами (R 22, R407C, R134a, R404a, R507). Устройства эффективно справляются с повышенным давлением. Пользователь может самостоятельно регулировать уровень производительности за счет ступенчатой системы контроля от 25 до 100%.
Характеристики
[1] Версиядвигателя:Цилиндры шт. 4 Объёмнаяпроизводительность м³/ч. [50 Гц] 23,91 Объёмная производительность м³/ч. [60 Гц] 28,692 Версия двигателя [1] - 2 Мощность двигателя л.с. 5 Мощность двигателя кВт 3,7 Напряжениедвигателя при частоте 50 Гц [2] V/ph/Hz 220-240V - 380-420V/3/50Hz DOL Напряжение двигателя при частоте 60 Гц [2] V/ph/Hz 265-290V - 440-480V/3/60Hz DOL Перемычка для прямого пуска, DOL - Standard Регулирование производительности:CC+RSH - 100%-75%-50%-25% MRA, максимальный рабочий ток 230V/50Hz и 280V/60Hz (А) 23,9 MRA, максимальный рабочий ток 400V/50Hz и 460V/60Hz (А) 13,8 LRA, максимальная пусковой ток 230V/50Hz и 280V/60Hz, DOL (А) 109,7 LRA, максимальная пусковой ток 400V/50Hz и 460V/60Hz, DOL (А) 63,1 Максимальная потребляемая мощность кВт 7,9 Частота, мин. Гц 25 Частота, макс. [3] Гц 87 Защитное устройство - INT69® Diagnose Класс защиты - IP56 Максимальное давление, HP бар 30 Максимальное давление, LP бар 20,5 Тип масла [4] - POE32 Заправка масла (3/4 смотрового стекла) л. 1,6 Тип смазки - центробежный Всасывающийвентиль(SV) дюйм 1 ⅛ Нагнетательныйвентиль(DV) дюйм ⅞ Вес нетто кг. 79 Длина (максимальная) мм. 449 Ширина (максимальная) мм. 286 Высота (максимальная) мм. 325 Резиновые опоры (диаметр) [2] мм. 40 Резиновые опоры (высота) мм. 40 Резиновые опоры (твердость) sh 45 Уровень звуковой мощности (-10/45, R404A) дБ (А) 70 Уровень звукового давления @ 1м (-10/45, R404A) дБ (А) 62 Материал корпуса компрессора - Чугун - 1 - для высоких и средних температур, все хладагенты
- 2 - для низких и средних температур, все хладагенты
- 3 - ECOinside, для низких температур, только R134a и R1234ze
- [2] Другие по запросу
- [3] Максимальная частота зависит от рабочего состояния: см. FSS (Программное обеспечение для выбора Frascold)
- [4]Другие типы масла по запрос
у
Каталоги
Эксплуатационные характеристики
Показатели производительности
- Хладагент: R404A
- Темп-ра всасываемого газа= 20,0C
- Перегрев на испарителе = 100,0%
- Переохлаждение = 0,0K
- Режим эксплуатации = стандарт
Темп-ра испарения | C | 5 | 0 | -5 | -10 | -15 | -20 | -25 | -30 |
Темп-ра конденсации | 40,0C | ||||||||
Холодопроизводительность | kW | 22,87 | 19,06 | 15,72 | 12,8 | 10,28 | 8,11 | 6,25 | 4,68 |
Потребляемая мощность | kW | 6,1 | 5,9 | 5,5 | 5,1 | 4,7 | 4,2 | 3,8 | 3,3 |
Электрический ток | A | 10,6 | 10,2 | 9,8 | 9,2 | 8,6 | 8 | 7,3 | 6,7 |
Темп-ра конденсации | 45,0C | ||||||||
Холодопроизводительность | kW | 20,73 | 17,25 | 14,2 | 11,55 | 9,25 | 7,28 | 5,59 | 4,14 |
Потребляемая мощность | kW | 6,6 | 6,3 | 5,9 | 5,4 | 4,9 | 4,4 | 3,9 | 3,3 |
Электрический ток | A | 11,4 | 10,9 | 10,3 | 9,6 | 8,9 | 8,2 | 7,4 | 6,8 |
Темп-ра конденсации | 50,0C | ||||||||
Холодопроизводительность | kW | 18,57 | 15,42 | 12,68 | 10,29 | 8,23 | 6,46 | 4,93 | 3,62 |
Потребляемая мощность | kW | 7,1 | 6,7 | 6,2 | 5,7 | 5,1 | 4,5 | 3,9 | 3,4 |
Электрический ток | A | 12,1 | 11,4 | 10,7 | 10 | 9,2 | 8,3 | 7,6 | 6,8 |
Размеры и подключения
Всасывающий вентиль Ш 28,6 mm
Нагнетательный вентиль Ш 22,2 mm
A: Длина 449mm
B: Ширина 286mm
C: Высота 325mm
D: Отверстия для крепежа 312mm
E: Отверстия для крепежа 246mm
F: Всасывающий вентиль 203mm
G: Всасывающий вентиль 258mm
H: Всасывающий вентиль 53mm
L: Нагнетательный вентиль 123mm
M: Нагнетательный вентиль 239mm
N: Нагнетательный вентиль 17mm
1: Заглушка нагнетания
2: Заглушка всасывания
3: Заглушка (запр-ка масла)
4: Смотровое стекло
5: Место установки ТЭ На подогрева картер
6: Заглушка (слив масла)
12: Заглушка (возврат масла)
DV: Нагнетательный вентиль
SV: Всасывающий вентиль
NP: Заводская этикетка на компрессоре
