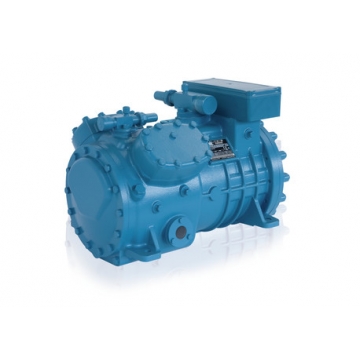

Полугерметичный компрессор Frascold Q5-21.1Y
- доставка курьером
- из нашего магазина в Киеве бесплатно
- из Новой Почты Курьер
Мы доставим этот товар курьером службы доставки по вашему адресу
- Безналичными
- Наличными
- Visa/MasterCard
- Наложенным платежом
- 12 месяцев
Описание
Поршневые компрессорные установки итальянского бренда Frascold подходят для использования в огромном диапазоне рабочих температур. Высшее качество и точность производства всех деталей техники позволяет гарантировать длительный срок эксплуатации. Поршневые компрессоры полугерметичного типа адаптированы для применения при низких, средних и повышенных температурах кипения фреона.
Производитель предлагает 72 модели компрессоров с мощностью от 4 м3/ч до 239 м3/ч. Все устройства с трехфазными электрическими моторами оснащены надежной системой защиты за счет вмонтированных в обмотку термисторов. Полугерметичный компрессор Frascold Q5-21.1Y может применяться в новых проектируемых системах или заменять компрессоры аналогичного типа, но других брендов.
В оборудовании смазка выполняется методом центробежного впрыска масла. В моделях линейки V-Z-W смазывание осуществляется под воздействием насоса высокого давления. Такой механизм смазывания выполняется благодаря наличию масляного фильтра и реле для регулирования давления масла.
Полугерметичный компрессор Frascold Q5-21.1Y работает с любыми фреонами (R 22, R407C, R134a, R404a, R507). Устройства эффективно справляются с повышенным давлением. Пользователь может самостоятельно регулировать уровень производительности за счет ступенчатой системы контроля от 25 до 100%.
Характеристики
[1] Версиядвигателя:Цилиндры шт. 4 Объёмнаяпроизводительность м³/ч. [50 Гц] 21,18 Объёмная производительность м³/ч. [60 Гц] 25,416 Версия двигателя [1] - 1 Мощность двигателя л.с. 5 Мощность двигателя кВт 3,7 Напряжениедвигателя при частоте 50 Гц [2] V/ph/Hz 220-240V - 380-420V/3/50Hz DOL Напряжение двигателя при частоте 60 Гц [2] V/ph/Hz 265-290V - 440-480V/3/60Hz DOL Перемычка для прямого пуска, DOL - Standard Регулирование производительности:CC+RSH - 100%-75%-50%-25% MRA, максимальный рабочий ток 230V/50Hz и 280V/60Hz (А) 20,1 MRA, максимальный рабочий ток 400V/50Hz и 460V/60Hz (А) 11,6 LRA, максимальная пусковой ток 230V/50Hz и 280V/60Hz, DOL (А) 109,7 LRA, максимальная пусковой ток 400V/50Hz и 460V/60Hz, DOL (А) 63,1 Максимальная потребляемая мощность кВт 6,6 Частота, мин. Гц 25 Частота, макс. [3] Гц 87 Защитное устройство - INT69® Diagnose Класс защиты - IP56 Максимальное давление, HP бар 30 Максимальное давление, LP бар 20,5 Тип масла [4] - POE32 Заправка масла (3/4 смотрового стекла) л. 1,6 Тип смазки - центробежный Всасывающийвентиль(SV) дюйм 1 ⅛ Нагнетательныйвентиль(DV) дюйм ¾ Вес нетто кг. 79 Длина (максимальная) мм. 449 Ширина (максимальная) мм. 286 Высота (максимальная) мм. 325 Резиновые опоры (диаметр) [2] мм. 40 Резиновые опоры (высота) мм. 40 Резиновые опоры (твердость) sh 45 Уровень звуковой мощности (-10/45, R404A) дБ (А) 70 Уровень звукового давления @ 1м (-10/45, R404A) дБ (А) 62 Материал корпуса компрессора - Чугун - 1 - для высоких и средних температур, все хладагенты
- 2 - для низких и средних температур, все хладагенты
- 3 - ECOinside, для низких температур, только R134a и R1234ze
- [2] Другие по запросу
- [3] Максимальная частота зависит от рабочего состояния: см. FSS (Программное обеспечение для выбора Frascold)
- [4]Другие типы масла по запрос
у
Каталоги
Эксплуатационные характеристики
Показатели производительности
- Хладагент: R404A
- Темп-ра всасываемого газа= 20,0C
- Перегрев на испарителе = 100,0%
- Переохлаждение = 0,0K
- Режим эксплуатации = стандарт
Темп-ра испарения | C | 7,5 | 5 | 0 | -5 | -10 | -15 | -20 | -25 | -30 |
Темп-ра конденсации | 40,0C | |||||||||
Холодопроизводительность | kW | 21,57 | 19,83 | 16,63 | 13,79 | 11,26 | 9,04 | 7,09 | 5,38 | 3,89 |
Потребляемая мощность | kW | 5,1 | 5,1 | 5 | 4,7 | 4,5 | 4,1 | 3,7 | 3,2 | 2,7 |
Электрический ток | A | 9,1 | 9,1 | 8,9 | 8,7 | 8,3 | 7,8 | 7,2 | 6,6 | 6 |
Темп-ра конденсации | 45,0C | |||||||||
Холодопроизводительность | kW | 19,54 | 17,95 | 15,03 | 12,43 | 10,13 | 8,1 | 6,31 | 4,74 | 3,36 |
Потребляемая мощность | kW | 5,5 | 5,5 | 5,3 | 5 | 4,7 | 4,2 | 3,8 | 3,2 | 2,6 |
Электрический ток | A | 9,8 | 9,7 | 9,4 | 9 | 8,5 | 8 | 7,3 | 6,6 | 6 |
Темп-ра конденсации | 50,0C | |||||||||
Холодопроизводительность | kW | 17,51 | 16,07 | 13,43 | 11,08 | 9 | 7,16 | 5,54 | 4,1 | 2,83 |
Потребляемая мощность | kW | 5,9 | 5,8 | 5,6 | 5,2 | 4,8 | 4,3 | 3,8 | 3,2 | 2,6 |
Электрический ток | A | 10,3 | 10,2 | 9,8 | 9,4 | 8,8 | 8,1 | 7,4 | 6,6 | 5,9 |

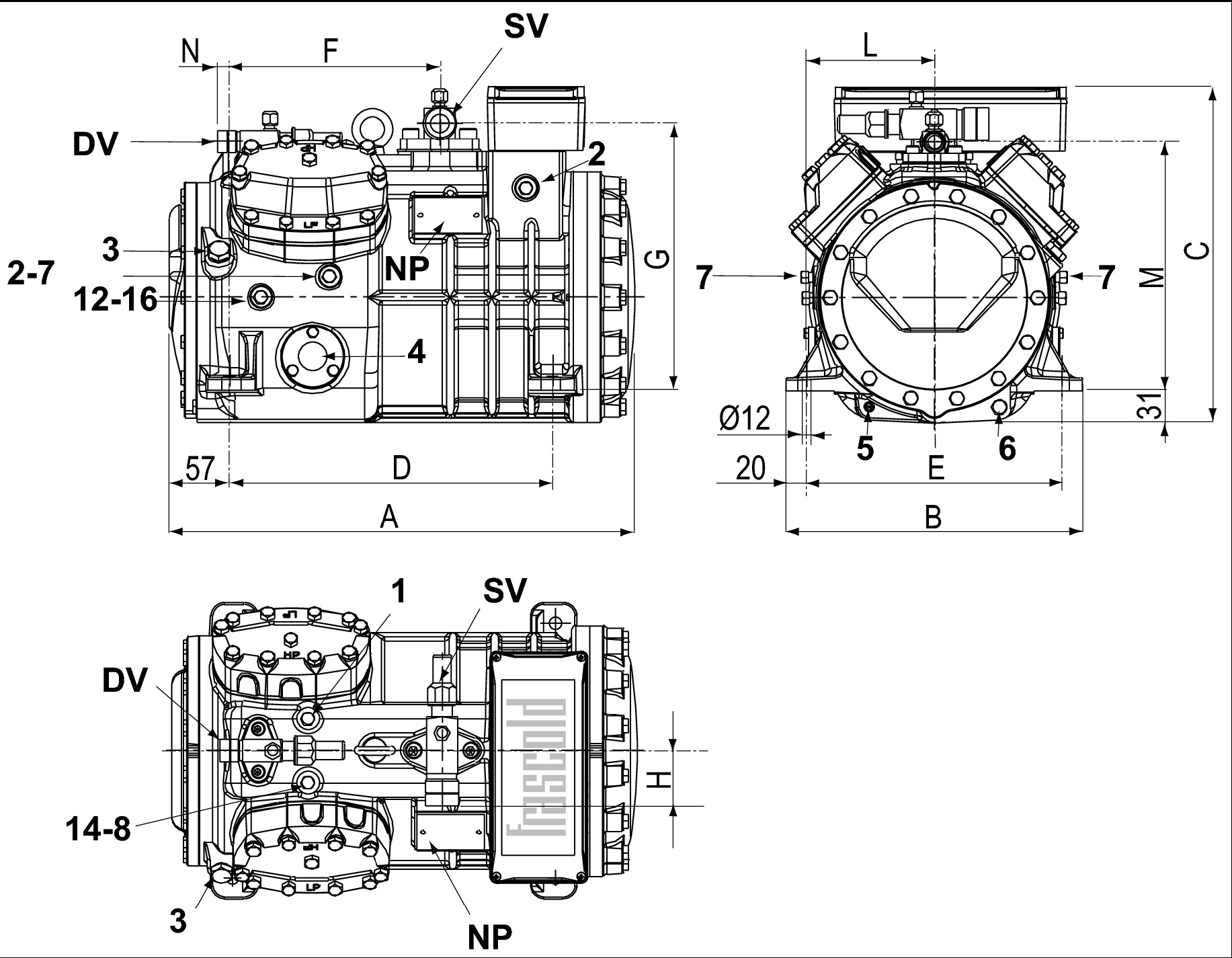

Размеры и подключения
Всасывающий вентиль Ш 28,6 mm
Нагнетательный вентиль Ш 19 mm
A: Длина 449mm
B: Ширина 286mm
C: Высота 325mm
D: Отверстия для крепежа 312mm
E: Отверстия для крепежа 246mm
F: Всасывающий вентиль 203mm
G: Всасывающий вентиль 258mm
H: Всасывающий вентиль 53mm
L: Нагнетательный вентиль 123mm
M: Нагнетательный вентиль 239mm
N: Нагнетательный вентиль 12mm
1: Заглушка нагнетания
2: Заглушка всасывания
3: Заглушка (запр-ка масла)
4: Смотровое стекло
5: Место установки ТЭ На подогрева картер
6: Заглушка (слив масла)
12: Заглушка (возврат масла)
DV: Нагнетательный вентиль
SV: Всасывающий вентиль
NP: Заводская этикетка на компрессоре
