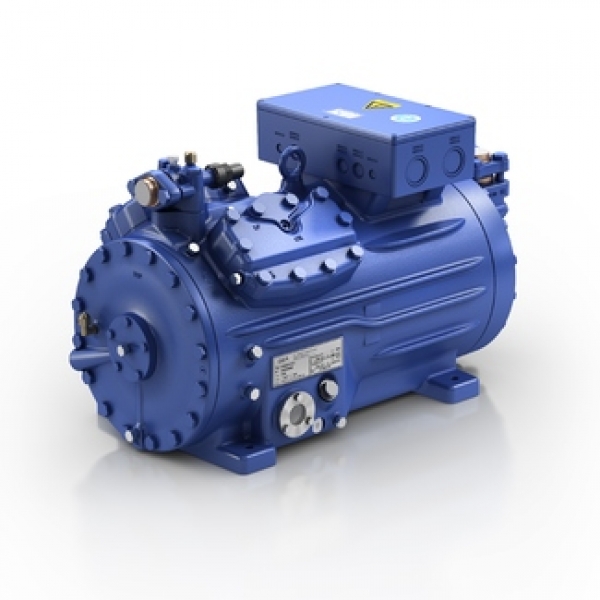

Полугерметичный компрессор Bock HGX44e/665-4

Код товара: 2911-01

Официальная гарантия от производителя

Цена: 143215грн

Есть в наличии

Добавить в корзину

Получить дополнительную скидку

Производитель: Bock Cерия: HGX Модель: HGX44e/665-4 Код товара: 2911-01

Доставка

- доставка курьером
- из нашего магазина в Киеве бесплатно
- из Новой Почты Курьер
Мы доставим этот товар курьером службы доставки по вашему адресу

Оплата

- Безналичными
- Наличными
- Visa/MasterCard
- Наложенным платежом

Гарантия

- 12 месяцев

Описание

В каталоге Bock представлены инновационные разработки и технологические решения в производстве двухцилиндровых, четырехцилиндровых и шестицилиндровых компрессоров. Идеальным вариантом для любой области промышленного и производственного применения станет Полугерметичный компрессор Bock HGX44e/665-4. Производитель предлагает две серии компрессоров:

Классическая модификация с охлаждением обмоток электрического двигателя газом.
Специальная конструкция для низкотемпературного охлаждения с электрическим мотором воздушного охлаждения и устройством прямого цилиндрового всасывания.

Каталог производителя Bock представляют несколько моделей: одноступенчатые и двухступенчатые серии, четырех- или восьмиполюсные модели, тандемные образцы, компрессорно-ресиверные образцы и компрессорно-конденсаторные устройства воздушного охлаждения. Модели, такие как Полугерметичный компрессор Bock HGX44e/665-4, отличаются массой преимуществ:

Электронный блок защиты электрического мотора со световыми датчиками;
Бесперебойная и стабильная работа;
Удобство сервисного обслуживания и ремонта;
Максимальная надежность и эффективность;
Система смазки с масляного насоса;
Совместимость с обычными или не содержащими хлора хладагентами.

Характеристики

Двигатель: 380-420V Y/YY -3- 50Hz PW
Хладагент: R404A, R507

число цилиндров / диаметр цилиндра / ход поршня	4/ 65 mm / 50 mm
объёмная производ. 50/60 Hz (1450/1740 ¹/min)	57,70 / 69,20 m³/h
напряжение ¹⁾	380-420V Y/YY -3- 50Hz PW
	440-480V Y/YY -3- 60Hz PW
соотношение обмоток	70% / 30%
макс. рабочий ток ²⁾	26,0 A
макс. потребляемая мощность ²⁾	15,4 kW
пусковой ток (с блокированным ротором) ²⁾	115,0 / 150,0 А
защита двигателя	INT69 G
класс защиты: Коробка	IР 65
вес	171 kg
макс. избыточное давление (LР/НР) ³⁾	19 / 28 bar
гнездо на линии всасывания SV	42 mm - 1 5/8 "
гнездо налинии нагнетания DV	28 mm - 1 1/8 "
смазка	масляный насос
тип масла для R134a, R404A, R407C/F, R507	FUCHS Reniso Triton SE 55
тип масла для R22	FUCHS Reniso SP 46
заправка масла	2,3 Ltr.
подогреватель масла в картере	230 V - 1 - 50/60 Hz, 160 W
наружные размеры длина / ширина / высота	695 / 360 / 385 mm

Примечания

1) Допуск (± 10%) относительно среднего значения диапазона напряжений. По специальному запросу возможны другие значения тока и напряжения Все данные базируются на среднем значении диапазона напряжений
2) — данные по потребляемой мощности приведены для настроенного сетевого энергоснабжения. — Учитывайте макс. рабочий ток/макс. потребляемую мощность для расположения контакторов, кабелей и предохранителей. Контактор: категория применения AC3. — макс. рабочий ток/ макс. потребляемая мощность в режиме работы с EFC (Доступен только для определенных моделей компрессоров) может быть фактически выше.
3) LP = низкое давление, HP = высокое давление

Каталоги

Эксплуатационные характеристики

Применение: Охлаждение и кондиционирование
Частота сети: 50 Hz
Напряжение: 400 V
Температура всас. газа: 20 °C
Переохлаждение (вне конденсатора): 0 K

tc [°C]	to [°C]
		-5	-10	-15	-20	-25	-30	-35	-40	-45
30	Q [W] P [kW] I [A]	46500 10,90 19,60	38300 10,50 19,10	31100 9,94 18,30	25000 9,19 17,30	19800 8,32 16,30	15300 7,36 15,20	11600 6,35 14,10	8340 5,33 13,00	5630 4,34 12,10
35	Q [W] P [kW] I [A]	42900 11,90 21,00	35200 11,30 20,10	28600 10,50 19,10	22900 9,61 17,90	18000 8,60 16,60	13900 7,52 15,30	10400 6,43 14,10	7350 5,35 13,00	4760 4,33 12,10
40	Q [W] P [kW] I [A]	39300 12,80 22,30	32200 12,00 21,10	26000 11,00 19,80	20800 9,97 18,30	16300 8,83 16,90	12500 7,66 15,50	9160 6,49 14,20	6360 5,37 13,10	3910 4,34 12,10
45	Q [W] P [kW] I [A]	35700 13,60 23,50	29100 12,60 22,00	23500 11,40 20,40	18600 10,20 18,70	14500 9,03 17,10	11000 7,78 15,60	7990 6,56 14,30	5390 5,42 13,10	3080 4,39 12,10
50	Q [W] P [kW] I [A]	32000 14,30 24,50	26000 13,10 22,80	20900 11,80 20,90	16500 10,50 19,10	12800 9,22 17,40	9570 7,91 15,80	6840 6,66 14,40	4440 5,51 13,20

to Температура кипения
tc Температура конденсации
Q Холодопроизв. компрессора
P Потребляемая мощность
I Потребляемый ток

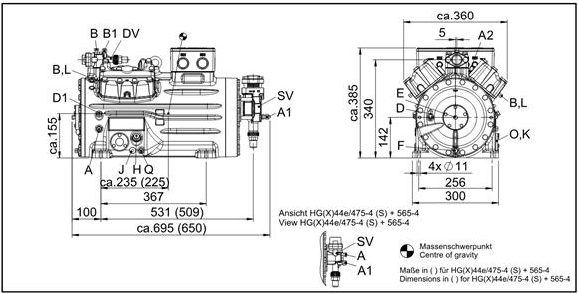

Размеры и подключения

Bock HG44e/665-4

SV	Запорный клапан на всасывании, труба ø ¹⁾	42 mm - 1 5/8 "
DV	Запорный клапан на нагнетании, труба ø 1)	28 mm - 1 1/8 "
A	Гнездо на всасывании, незакрываемое	1/4 " NPTF
A1	Гнездо на всасывании, закрываемое	7/16 " UNF
A2	Гнездо на всасывании, незакрываемое	1/8 " NPTF
B	Гнездо на нагнетании, незакрываемое	1/8 " NPTF
B1	Гнездо на нагнетании, закрываемое	7/16 " UNF
D	Гнездо предохранителя системы контроля давления масла LP	7/16 " UNF
D1	Возврат масла из маслоотделителя	1/4 " NPTF
E	Манометр измерения давления масла	1/8 " NPTF
F	Слив масла	1/4 " NPTF
H	Пробка для заливки масла	M 22 x 1.5
J	Подключение подогревателя масла в картере	Ø 15 mm
K	Смотровре стекло	3 x M 6
L	Гнездо защитного термостата	1/8 " NPTF
O	Гнездо регулятора уровня масла	3 x M 6
Q	Гнездо датчик температуры масла	1/8" NPTF

Комплектация и аксессуары

Объём поставки

Полугерметичный четырехцилиндровый поршневой компрессор с приводным двигателем
Моноблочный корпус с герметично интегрированным электродвигателем

Mаслонасос

Предохранитель обмотки с помощью терморезисторного датчика температуры и электронного расцепителя INT69 G
Возможность присоединения регуляторов уровня масла ESK, AC+R или CARLY
Возможность присоединения регуляторов уровня масла Traxoil 1)
Возможность подключения выключателя с предохранительной блокировкой для давления масла MP 54

Заправка масла:

HG: FUCHS Reniso SP 46
HGX: FUCHS Reniso Triton SE 55
Смотровое стекло
клапан-ограничитель давления
Запорный клапан на стороне всасывания и нагнетания
Наполнение защитным газом
4 амортизатора в отд. упаковке

Аксессуары

Разгрузка при подаче через ESS (Electronic Soft Start), 400 V - 3 - 50/60 Hz, IP20 (соединительные зажимы IP00) для монтажа распределительного шкафа 2)
Регулятор мощности 230 V - 1 - 50/60 Hz, IP65
1 регулятор мощности= 50% остаточная мощность
Головки цилиндров подготовленные для подкл. регулятора мощности
Нагрев масла 230 V - 1 - 50/60 Hz, 146 W
Предохранительный выключатель в случае нехватки давления масла MP 54 230 V - 1 - 50/60 Hz, IP20 2)
Датчика перепада давления масла DELTA-P II 220-240 V - 1 - 50/60 Hz 2)
Маслосервисный вентиль
Теплозащитный термостат в зависимости от компрессора, возможно 2x
Датчик температуры масла 2)
INT69 G Diagnose 115-230 V AC, 50/60 Hz, IP00 (INT69 G отсутствует)
DP-Modbus Gateway 115-230 V AC, 50/60 Hz, IP00 вкл. адаптерный кабель 2)
Modbus-LAN Gateway 230 V AC, 50/60 Hz, IP00 2)
USB-адаптер для INT69 G Diagnose 2)
Сварной присоединительный штуцер всасывающего и напорного вентиля (при специальном запросе)
Промежуточный фланец для запорного вентиля нагнетания на отводе от маслонасоса с правой или с левой сторон
Дополнительный вентилятор
230 V Δ / 400 V Y (± 10%) - 3 - 50 Hz, 120 W,
230-265 V Δ / 400-460 V Y (± 10%) - 3 - 60 Hz, 190 W,
IP54 2)
Задний фланец крепления подшипника подготовлен для датчика дифференциального давления масла DELTA-P II
Эл. двигатель для специального напряжения и частоты (при специальном запросе)
