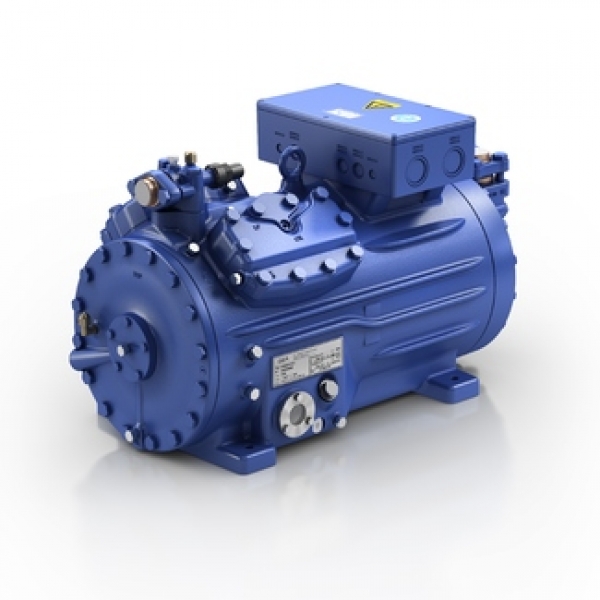

Полугерметичный компрессор Bock HGX44e/475-4

Код товара: 2907-01

Официальная гарантия от производителя

Цена: 118113грн

Есть в наличии

Добавить в корзину

Получить дополнительную скидку

Производитель: Bock Cерия: HGX Модель: HGX44e/475-4 Код товара: 2907-01

Доставка

- доставка курьером
- из нашего магазина в Киеве бесплатно
- из Новой Почты Курьер
Мы доставим этот товар курьером службы доставки по вашему адресу

Оплата

- Безналичными
- Наличными
- Visa/MasterCard
- Наложенным платежом

Гарантия

- 12 месяцев

Описание

В каталоге Bock представлены инновационные разработки и технологические решения в производстве двухцилиндровых, четырехцилиндровых и шестицилиндровых компрессоров. Идеальным вариантом для любой области промышленного и производственного применения станет Полугерметичный компрессор Bock HGX44e/475-4. Производитель предлагает две серии компрессоров:

Классическая модификация с охлаждением обмоток электрического двигателя газом.
Специальная конструкция для низкотемпературного охлаждения с электрическим мотором воздушного охлаждения и устройством прямого цилиндрового всасывания.

Каталог производителя Bock представляют несколько моделей: одноступенчатые и двухступенчатые серии, четырех- или восьмиполюсные модели, тандемные образцы, компрессорно-ресиверные образцы и компрессорно-конденсаторные устройства воздушного охлаждения. Модели, такие как Полугерметичный компрессор Bock HGX44e/475-4, отличаются массой преимуществ:

Электронный блок защиты электрического мотора со световыми датчиками;
Бесперебойная и стабильная работа;
Удобство сервисного обслуживания и ремонта;
Максимальная надежность и эффективность;
Система смазки с масляного насоса;
Совместимость с обычными или не содержащими хлора хладагентами.

Характеристики

Двигатель: 380-420V Y/YY -3- 50Hz PW
Хладагент: R404A, R507

число цилиндров / диаметр цилиндра / ход поршня	4/ 55 mm / 50 mm
объёмная производ. 50/60 Hz (1450/1740 ¹/min)	41,30 / 49,60 m³/h
напряжение ¹⁾	380-420V Y/YY -3- 50Hz PW
	440-480V Y/YY -3- 60Hz PW
соотношение обмоток	70% / 30%
макс. рабочий ток ²⁾	19,0 A
макс. потребляемая мощность ²⁾	11,0 kW
пусковой ток (с блокированным ротором) ²⁾	83,0 / 109,0 А
защита двигателя	INT69 G
класс защиты: Коробка	IР 65
вес	164 kg
макс. избыточное давление (LР/НР) ³⁾	19 / 28 bar
гнездо на линии всасывания SV	35 mm - 1 3/8 "
гнездо налинии нагнетания DV	28 mm - 1 1/8 "
смазка	масляный насос
тип масла для R134a, R404A, R407C/F, R507	FUCHS Reniso Triton SE 55
тип масла для R22	FUCHS Reniso SP 46
заправка масла	2,3 Ltr.
подогреватель масла в картере	230 V - 1 - 50/60 Hz, 160 W
наружные размеры длина / ширина / высота	650 / 360 / 385 mm

Примечания

1) Допуск (± 10%) относительно среднего значения диапазона напряжений. По специальному запросу возможны другие значения тока и напряжения Все данные базируются на среднем значении диапазона напряжений
2) — данные по потребляемой мощности приведены для настроенного сетевого энергоснабжения. — Учитывайте макс. рабочий ток/макс. потребляемую мощность для расположения контакторов, кабелей и предохранителей. Контактор: категория применения AC3. — макс. рабочий ток/ макс. потребляемая мощность в режиме работы с EFC (Доступен только для определенных моделей компрессоров) может быть фактически выше.
3) LP = низкое давление, HP = высокое давление

Каталоги

Эксплуатационные характеристики

Применение: Охлаждение и кондиционирование
Частота сети: 50 Hz
Напряжение: 400 V
Температура всас. газа: 20 °C
Переохлаждение (вне конденсатора): 0 K

tc [°C]	to [°C]
		-5	-10	-15	-20	-25	-30	-35	-40	-45
	Q [W]	33500	27500	22400	18000	14300	11100	8340	6060	4110
30	P [kW]	7,8	7,52	7,1	6,57	5,94	5,26	4,54	3,81	3,11
	I [A]	13,9	13,6	13	12,3	11,6	10,8	9,9	9,13	8,42
	Q [W]	30900	25400	20600	16500	13000	10100	7500	5350	3480
35	P [kW]	8,52	8,08	7,52	6,86	6,14	5,37	4,59	3,83	3,1
	I [A]	14,9	14,3	13,6	12,7	11,8	10,9	9,97	9,15	8,42
	Q [W]	28300	23200	18800	15000	11800	9010	6670	4650	2870
40	P [kW]	9,16	8,57	7,88	7,12	6,31	5,47	4,64	3,84	3,11
	I [A]	15,8	15	14	13	12	11	10,1	9,16	8,42
	Q [W]	25700	21000	17000	13500	10600	7990	5830	3950	2280
45	P [kW]	9,74	9,01	8,2	7,34	6,45	5,56	4,69	3,88	3,14
	I [A]	16,7	15,6	14,5	13,3	12,2	11,1	10,1	9,2	8,46
	Q [W]	23100	18800	15100	12000	9260	6970	5000	3270
50	P [kW]	10,2	9,41	8,49	7,55	6,59	5,65	4,76	3,94
	I [A]	17,4	16,2	14,9	13,6	12,4	11,2	10,2	9,26

to Температура кипения
tc Температура конденсации
Q Холодопроизв. компрессора
P Потребляемая мощность
I Потребляемый ток

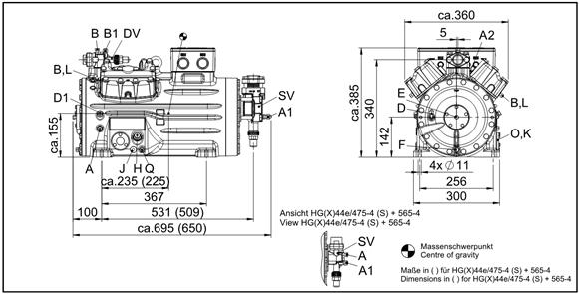

Размеры и подключения

Bock HG44e/475-4

SV	Запорный клапан на всасывании, труба ø ¹⁾	35 mm - 1 3/8 "
DV	Запорный клапан на нагнетании, труба ø 1)	28 mm - 1 1/8 "
A	Гнездо на всасывании, незакрываемое	1/4 " NPTF
A1	Гнездо на всасывании, закрываемое	7/16 " UNF
A2	Гнездо на всасывании, незакрываемое	1/8 " NPTF
B	Гнездо на нагнетании, незакрываемое	1/8 " NPTF
B1	Гнездо на нагнетании, закрываемое	7/16 " UNF
D	Гнездо предохранителя системы контроля давления масла LP	7/16 " UNF
D1	Возврат масла из маслоотделителя	1/4 " NPTF
E	Манометр измерения давления масла	1/8 " NPTF
F	Слив масла	1/4 " NPTF
H	Пробка для заливки масла	M 22 x 1.5
J	Подключение подогревателя масла в картере	Ø 15 mm
K	Смотровре стекло	3 x M 6
L	Гнездо защитного термостата	1/8 " NPTF
O	Гнездо регулятора уровня масла	3 x M 6
Q	Гнездо датчик температуры масла	1/8" NPTF

Комплектация и аксессуары

Объём поставки

Полугерметичный четырехцилиндровый поршневой компрессор с приводным двигателем
Моноблочный корпус с герметично интегрированным электродвигателем

Mаслонасос

Предохранитель обмотки с помощью терморезисторного датчика температуры и электронного расцепителя INT69 G
Возможность присоединения регуляторов уровня масла ESK, AC+R или CARLY
Возможность присоединения регуляторов уровня масла Traxoil 1)
Возможность подключения выключателя с предохранительной блокировкой для давления масла MP 54

Заправка масла:

HG: FUCHS Reniso SP 46
HGX: FUCHS Reniso Triton SE 55
Смотровое стекло
клапан-ограничитель давления
Запорный клапан на стороне всасывания и нагнетания
Наполнение защитным газом
4 амортизатора в отд. упаковке

Аксессуары

Разгрузка при подаче через ESS (Electronic Soft Start), 400 V - 3 - 50/60 Hz, IP20 (соединительные зажимы IP00) для монтажа распределительного шкафа 2)
Регулятор мощности 230 V - 1 - 50/60 Hz, IP65
1 регулятор мощности= 50% остаточная мощность
Головки цилиндров подготовленные для подкл. регулятора мощности
Нагрев масла 230 V - 1 - 50/60 Hz, 146 W
Предохранительный выключатель в случае нехватки давления масла MP 54 230 V - 1 - 50/60 Hz, IP20 2)
Датчика перепада давления масла DELTA-P II 220-240 V - 1 - 50/60 Hz 2)
Маслосервисный вентиль
Теплозащитный термостат в зависимости от компрессора, возможно 2x
Датчик температуры масла 2)
INT69 G Diagnose 115-230 V AC, 50/60 Hz, IP00 (INT69 G отсутствует)
DP-Modbus Gateway 115-230 V AC, 50/60 Hz, IP00 вкл. адаптерный кабель 2)
Modbus-LAN Gateway 230 V AC, 50/60 Hz, IP00 2)
USB-адаптер для INT69 G Diagnose 2)
Сварной присоединительный штуцер всасывающего и напорного вентиля (при специальном запросе)
Промежуточный фланец для запорного вентиля нагнетания на отводе от маслонасоса с правой или с левой сторон
Дополнительный вентилятор
230 V Δ / 400 V Y (± 10%) - 3 - 50 Hz, 120 W,
230-265 V Δ / 400-460 V Y (± 10%) - 3 - 60 Hz, 190 W,
IP54 2)
Задний фланец крепления подшипника подготовлен для датчика дифференциального давления масла DELTA-P II
Эл. двигатель для специального напряжения и частоты (при специальном запросе)

Примечания

1) Возможно только с использованием дополнительного адаптера
2) Oтдельная упаковка
