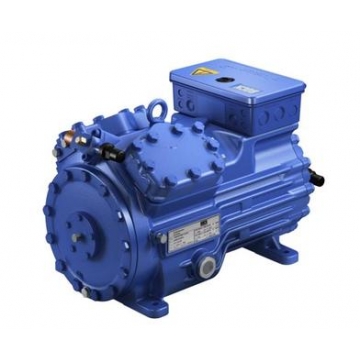

Полугерметичный компрессор Bock HGX34e/380-4

Код товара: 2905-01

Официальная гарантия от производителя

Цена: 90525грн

Есть в наличии

Добавить в корзину

Получить дополнительную скидку

Производитель: Bock Cерия: HGX Модель: HGX34e/380-4 Код товара: 2905-01

Доставка

- доставка курьером
- из нашего магазина в Киеве бесплатно
- из Новой Почты Курьер
Мы доставим этот товар курьером службы доставки по вашему адресу

Оплата

- Безналичными
- Наличными
- Visa/MasterCard
- Наложенным платежом

Гарантия

- 12 месяцев

Описание

В каталоге Bock представлены инновационные разработки и технологические решения в производстве двухцилиндровых, четырехцилиндровых и шестицилиндровых компрессоров. Идеальным вариантом для любой области промышленного и производственного применения станет Полугерметичный компрессор Bock HGX34e/380-4. Производитель предлагает две серии компрессоров:

Классическая модификация с охлаждением обмоток электрического двигателя газом.
Специальная конструкция для низкотемпературного охлаждения с электрическим мотором воздушного охлаждения и устройством прямого цилиндрового всасывания.

Каталог производителя Bock представляют несколько моделей: одноступенчатые и двухступенчатые серии, четырех- или восьмиполюсные модели, тандемные образцы, компрессорно-ресиверные образцы и компрессорно-конденсаторные устройства воздушного охлаждения. Модели, такие как Полугерметичный компрессор Bock HGX34e/380-4, отличаются массой преимуществ:

Электронный блок защиты электрического мотора со световыми датчиками;
Бесперебойная и стабильная работа;
Удобство сервисного обслуживания и ремонта;
Максимальная надежность и эффективность;
Система смазки с масляного насоса;
Совместимость с обычными или не содержащими хлора хладагентами.

Характеристики

Двигатель: 220-240V Δ / 380-420V Y -3- 50Hz
Хладагент: R404A, R507

число цилиндров / диаметр цилиндра / ход поршня	4/ 55 mm / 40 mm
объёмная производ. 50/60 Hz (1450/1740 ¹/min)	33,10 / 39,70 m³/h
напряжение ¹⁾	220-240V Δ / 380-420V Y -3- 50Hz
	265-290V Δ / 440-480V Y -3- 60Hz
макс. рабочий ток ²⁾	26,1 / 15,1 A
макс. потребляемая мощность ²⁾	9,3 kW
пусковой ток (с блокированным ротором) ²⁾	111,0 / 64,0 А
защита двигателя	МР10
класс защиты: Коробка	IР 66
вес	93 kg
макс. избыточное давление (LР/НР) ³⁾	19 / 28 bar
гнездо на линии всасывания SV	28 mm - 1 1/8 "
гнездо налинии нагнетания DV	22 mm - 7/8 "
смазка	масляный насос
тип масла для R134a, R404A, R407C/F, R507	FUCHS Reniso Triton SE 55
тип масла для R22	FUCHS Reniso SP 46
заправка масла	1,3 Ltr.
наружные размеры длина / ширина / высота	540 / 285 / 315 mm

Примечания

1) Допуск (± 10%) относительно среднего значения диапазона напряжений. По специальному запросу возможны другие значения тока и напряжения Все данные базируются на среднем значении диапазона напряжений
2) — данные по потребляемой мощности приведены для настроенного сетевого энергоснабжения. — Учитывайте макс. рабочий ток/макс. потребляемую мощность для расположения контакторов, кабелей и предохранителей. Контактор: категория применения AC3. — макс. рабочий ток/ макс. потребляемая мощность в режиме работы с EFC (Доступен только для определенных моделей компрессоров) может быть фактически выше.
3) LP = низкое давление, HP = высокое давление

Каталоги

Эксплуатационные характеристики

Применение: Охлаждение и кондиционирование
Частота сети: 50 Hz
Напряжение: 400 V
Температура всас. газа: 20 °C
Переохлаждение (вне конденсатора): 0 K

tc [°C]	to [°C]
		-5	-10	-15	-20	-25	-30	-35	-40	-45
	Q [W]	25800	21200	17300	13800	10900	8300	6200	4490	3120
30	P [kW]	6,84	6,45	5,98	5,46	4,88	4,28	3,67	3,05	2,45
	I [A]	11,4	10,8	10,2	9,38	8,59	7,79	7,01	6,28	5,62
	Q [W]	23700	19500	15800	12600	9820	7500	5570	3990	2730
35	P [kW]	7,35	6,86	6,3	5,69	5,04	4,38	3,71	3,04	2,4
	I [A]	12,2	11,5	10,6	9,71	8,81	7,91	7,06	6,27	5,57
	Q [W]	21600	17700	14300	11400	8850	6730	4960	3510	2340
40	P [kW]	7,84	7,25	6,59	5,9	5,18	4,45	3,72	3	2,33
	I [A]	12,9	12	11,1	10,1	8,99	8	7,07	6,23	5,49
	Q [W]	19600	16000	12900	10200	7900	5970	4360	3030	1960
45	P [kW]	8,3	7,6	6,86	6,08	5,28	4,48	3,69	2,93	2,21
	I [A]	13,6	12,6	11,5	10,3	9,13	8,05	7,04	6,14	5,37
	Q [W]	17600	14300	11500	9030	6960	5210	3760	2550
50	P [kW]	8,73	7,92	7,08	6,22	5,34	4,47	3,62	2,81
	I [A]	14,3	13	11,8	10,5	9,22	8,03	6,96	6,01

to Температура кипения
tc Температура конденсации
Q Холодопроизв. компрессора
P Потребляемая мощность
I Потребляемый ток

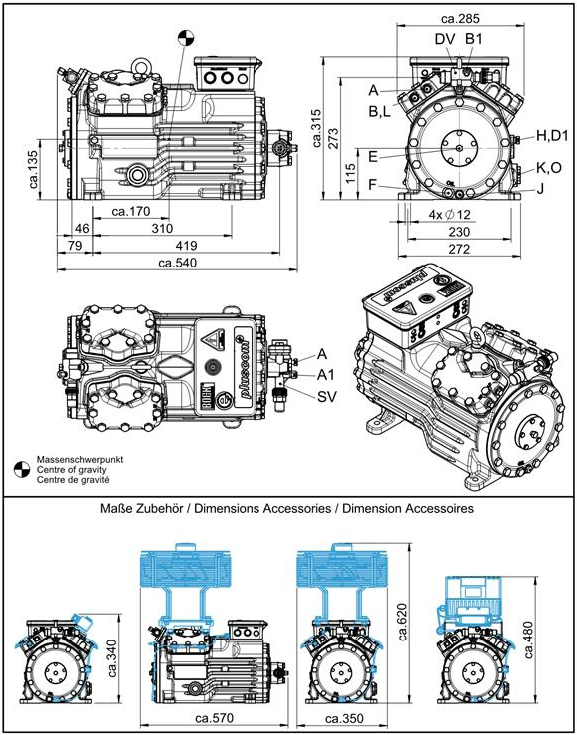

Размеры и подключения

Bock HG34e/380-4

SV	Запорный клапан на всасывании, труба ø ¹⁾	28 mm - 1 1/8 "
DV	Запорный клапан на нагнетании, труба ø 1)	22 mm - 7/8 "
A	Гнездо на всасывании, незакрываемое	1/8 " NPTF
A1	Гнездо на всасывании, закрываемое	7/16 " UNF
B	Гнездо на нагнетании, незакрываемое	1/8 " NPTF
B1	Гнездо на нагнетании, закрываемое	7/16 " UNF
D1	Возврат масла из маслоотделителя	1/4 " NPTF
E	Манометр измерения давления масла	1/8 " NPTF
F	Слив масла	M 10
H	Пробка для заливки масла	1/4 " NPTF
J	Подключение подогревателя масла в картере	3/8 " NPTF
K	Смотровре стекло	1 1/8" - 18 UNEF
L	Гнездо защитного термостата	1/8 " NPTF
O	Гнездо регулятора уровня масла	1 1/8" - 18 UNEF

Комплектация и аксессуары

Объём поставки

Полугерметичный двухцилиндровый поршневой компрессор с приводным двигателем Моноблочный корпус с герметично интегрированным электродвигателем

Mаслонасос
Предохранитель обмотки с помощью терморезисторного датчика температуры и электронного расцепителя MP10
Возможность присоединения регуляторов уровня масла ESK, Traxoil, AC+R или CARLY 1)

Заправка масла:

HG: FUCHS Reniso SP 46
HGX: FUCHS Reniso Triton SE 55
Смотровое стекло
Запорный клапан на стороне всасывания и нагнетания
Наполнение защитным газом
4 амортизатора в отд. упаковке

Аксессуары

Разгрузка при подаче через ESS (Electronic Soft Start), 400 V - 3 - 50/60 Hz, IP20 (соединительные зажимы IP00) для монтажа распределительного шкафа 2)
Регулятор мощности 230 V - 1 - 50/60 Hz, IP65
1 регулятор мощности= 50% остаточная мощность
Бесступенчатая регулировка частоты вращения с помощью EFC (Electronic Frequency Control).
компактноая установка на компрессоре
HA/HG12P: IP65
HA22P/HG22e, HA34P/HG34e: IP54
Подогрев масла в картере
110-240 V — 1 — 50/60 Hz, 50-120 W, IP66
саморегулируемый подогрев PTC
Защитный термостат на каждую головку цилиндра 3)
Дополнительный вентилятор
230 V Δ / 400 V Y (± 10%) - 3 - 50 Hz, 120 W,
230-265 V Δ / 400-460 V Y (± 10%) - 3 - 60 Hz, 190 W, IP54 2)

Эл. двигатель для специального напряжения и частоты (при специальном запросе)

Примечания

1) Возможно только с использованием дополнительного адаптера
2) Oтдельная упаковка
3) Установлено
