Полугерметичный компрессор Bock HGX6/1240-4

Код товара: 2921-01

Официальная гарантия от производителя

Цена: 235952грн

Есть в наличии

Добавить в корзину

Получить дополнительную скидку

Производитель: Bock Cерия: HGX Модель: HGX6/1240-4 Код товара: 2921-01

Доставка

- доставка курьером
- из нашего магазина в Киеве бесплатно
- из Новой Почты Курьер
Мы доставим этот товар курьером службы доставки по вашему адресу

Оплата

- Безналичными
- Наличными
- Visa/MasterCard
- Наложенным платежом

Гарантия

- 12 месяцев

Описание

В каталоге Bock представлены инновационные разработки и технологические решения в производстве двухцилиндровых, четырехцилиндровых и шестицилиндровых компрессоров. Идеальным вариантом для любой области промышленного и производственного применения станет Полугерметичный компрессор Bock HGX6/1240-4. Производитель предлагает две серии компрессоров:

Классическая модификация с охлаждением обмоток электрического двигателя газом.
Специальная конструкция для низкотемпературного охлаждения с электрическим мотором воздушного охлаждения и устройством прямого цилиндрового всасывания.

Каталог производителя Bock представляют несколько моделей: одноступенчатые и двухступенчатые серии, четырех- или восьмиполюсные модели, тандемные образцы, компрессорно-ресиверные образцы и компрессорно-конденсаторные устройства воздушного охлаждения. Модели, такие как Полугерметичный компрессор Bock HGX6/1240-4, отличаются массой преимуществ:

Электронный блок защиты электрического мотора со световыми датчиками;
Бесперебойная и стабильная работа;
Удобство сервисного обслуживания и ремонта;
Максимальная надежность и эффективность;
Система смазки с масляного насоса;
Совместимость с обычными или не содержащими хлора хладагентами.

Характеристики

Двигатель: 380-420V Y/YY -3- 50Hz PW
Хладагент: R404A, R507

число цилиндров / диаметр цилиндра / ход поршня	4/ 75 mm / 70 mm
объёмная производ. 50/60 Hz (1450/1740 ¹/min)	107,60 / 129,10 m³/h
напряжение ¹⁾	380-420V Y/YY -3- 50Hz PW
	440-480V Y/YY -3- 60Hz PW
соотношение обмоток	66% / 33%
макс. рабочий ток ²⁾	57,0 A
макс. потребляемая мощность ²⁾	32,5 kW
пусковой ток (с блокированным ротором) ²⁾	156,0 / 193,0 А
защита двигателя	MP10
класс защиты: Коробка	IР 65
вес	222 kg
макс. избыточное давление (LР/НР) ³⁾	19 / 28 bar
гнездо на линии всасывания SV	54 mm - 2 1/8 "
гнездо налинии нагнетания DV	35 mm - 1 3/8 "
смазка	масляный насос
тип масла для R134a, R404A, R407C/F, R507	FUCHS Reniso Triton SE 55
тип масла для R22	FUCHS Reniso SP 46
заправка масла	3,6 Ltr.
подогреватель масла в картере	230 V - 1 - 50/60 Hz, 140 W
наружные размеры длина / ширина / высота	850 / 455 / 405 mm

Примечания

1) Допуск (± 10%) относительно среднего значения диапазона напряжений. По специальному запросу возможны другие значения тока и напряжения Все данные базируются на среднем значении диапазона напряжений
2) — данные по потребляемой мощности приведены для настроенного сетевого энергоснабжения. — Учитывайте макс. рабочий ток/макс. потребляемую мощность для расположения контакторов, кабелей и предохранителей. Контактор: категория применения AC3. — макс. рабочий ток/ макс. потребляемая мощность в режиме работы с EFC (Доступен только для определенных моделей компрессоров) может быть фактически выше.
3) LP = низкое давление, HP = высокое давление

Каталоги

Эксплуатационные характеристики

Применение: Охлаждение и кондиционирование
Частота сети: 50 Hz
Напряжение: 400 V
Температура всас. газа: 20 °C
Переохлаждение (вне конденсатора): 0 K

tc [°C]	to [°C]
		-5	-10	-15	-20	-25	-30	-35	-40	-45
30	Q [W] P [kW] I [A]	83400 23,70 42,20	69000 22,20 39,90	56300 20,50 37,30	45200 18,60 34,30	35700 16,50 31,30	27600 14,40 28,30	20800 12,20 25,40	15200 10,20 22,70	10700 8,25 20,40
35	Q [W] P [kW] I [A]	77300 25,60 45,30	63800 23,70 42,40	51900 21,60 39,00	41600 19,40 35,60	32700 17,10 32,10	25200 14,70 28,70	18900 12,40 25,50	13700 10,20 22,70	9420 8,18 20,30
40	Q [W] P [kW] I [A]	71100 27,40 48,20	58500 25,10 44,50	47500 22,60 40,60	37900 20,10 36,60	29700 17,50 32,70	22800 14,90 29,00	17000 12,40 25,60	12200 10,10 22,70	8270 8,08 20,20
45	Q [W] P [kW] I [A]	64800 29,00 50,70	53100 26,30 46,40	43000 23,50 42,00	34200 20,70 37,50	26700 17,80 33,20	20400 15,10 29,20	15100 12,50 25,60	10800 10,10 22,60	7190 7,97 20,10
50	Q [W] P [kW] I [A]	58400 30,40 53,00	47700 27,40 48,20	38500 24,30 43,20	30500 21,10 38,30	23700 18,10 33,60	18000 15,20 29,40	13300 12,40 25,60	9370 10,00 22,50

to Температура кипения
tc Температура конденсации
Q Холодопроизв. компрессора
P Потребляемая мощность
I Потребляемый ток

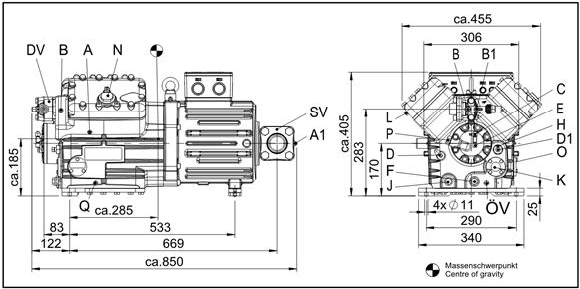

Размеры и подключения

Bock HG6/1240-4

SV	Запорный клапан на всасывании, труба ø ¹⁾	54 mm - 2 1/8 "
DV	Запорный клапан на нагнетании, труба ø 1)	35 mm - 1 3/8 "
A	Гнездо на всасывании, незакрываемое	1/8 " NPTF
A1	Гнездо на всасывании, закрываемое	7/16 " UNF
B	Гнездо на нагнетании, незакрываемое	1/8 " NPTF
B1	Гнездо на нагнетании, закрываемое	7/16 " UNF
С	Гнездо предохранителя системы контроля давления масла OIL	7/16 " UNF
D	Гнездо предохранителя системы контроля давления масла LP	7/16 " UNF
D1	Возврат масла из маслоотделителя	1/4 " NPTF
E	Манометр измерения давления масла	7/16 " UNF
F	Слив масла	M 22 x 1.5
H	Пробка для заливки масла	M 22 x 1.5
J	Подключение подогревателя масла в картере	M 22 x 1.5
K	Смотровре стекло	-
L	Гнездо защитного термостата	1/8 " NPTF
N	Гнездо регулятора производительности	M 45 x 1.5
O	Гнездо регулятора уровня масла	3 x M 6
ÖV	Гнездо маслосервисный вентиль	1/4" NPTF
P	Гнездо датчика перепада давления масла	M 20 x 1.5
Q	Гнездо датчик температуры масла	1/8" NPTF

Комплектация и аксессуары

Объём поставки

Полугерметичный четырехцилиндровый поршневой компрессор с приводным двигателемy
Двигательная установка прифланцована к корпусу компрессора

Mаслонасос

Предохранитель обмотки с помощью терморезисторного датчика температуры и электронного расцепителя MP10
Ввинчиваемая крышка масляного насоса для датчика перепада давления масла DELTA-P II
Возможность присоединения регуляторов уровня масла ESK, AC+R или CARLY
Возможность присоединения регуляторов уровня масла Traxoil 1)

Заправка масла:

HG: FUCHS Reniso SP 46
HGX: FUCHS Reniso Triton SE 55
Смотровое стекло
Подготовден для подключения регулятора производительности (1 головка цилиндра)
клапан-ограничитель давления
Запорный клапан на стороне всасывания и нагнетания
Наполнение защитным газом
4 амортизатора в отд. упаковке
Аксессуары
Разгрузка пуска 230 V - 1 - 50/60 Hz, IP65, без вентиля возврата,
включая терморезисторный защитный термостат
Разгрузка при подаче через ESS (Electronic Soft Start), 400 V - 3 - 50/60 Hz, IP20 (соединительные зажимы IP00) для монтажа распределительного шкафа 2)
Регулятор мощности 230 V - 1 - 50/60 Hz, IP65
1 регулятор мощности= 50% остаточная мощность
Нагрев масла 230 V - 1 - 50/60 Hz, 140 W
Предохранительный выключатель в случае нехватки давления масла MP 54 230 V - 1 - 50/60 Hz, IP20 2)
Датчика перепада давления масла DELTA-P II 220-240 V - 1 - 50/60 Hz 2)
Маслосервисный вентиль
Защитный термостат на каждую головку цилиндра 3)
GEA Bock Compressor Management BCM2000 вкл. контроль давления масла, контроль температуры масла (NTC), термостат на каждую головку цилиндра
Водоохлаждаемые головки цилиндра
Водоохлаждаемые головки цилиндров (охлаждение возможно и морской водой)
Сварной присоединительный штуцер всасывающего и напорного вентиля (при специальном запросе)
Дополнительный вентилятор
230 V Δ / 400 V Y (± 10%) - 3 - 50 Hz, 120 W,
230-265 V Δ / 400-460 V Y (± 10%) - 3 - 60 Hz, 190 W,
IP54 2)
Промежуточный адаптер запорного вентиля стороны нагнетания
Эл. двигатель для специального напряжения и частоты (при специальном запросе)

Примечания

1) Возможно только с использованием дополнительного адаптера
2) Oтдельная упаковка
3) Установлено
