Полугерметичный тандем-компрессор Bitzer 44HE-50Y

Код товара: 2570-01
Полугерметичный тандем-компрессор Bitzer 44HE-50Y
Официальная гарантия от производителя
Цена: 279264грн
Есть в наличии
Добавить в корзину
Получить дополнительную скидку
Производитель: Bitzer Cерия: Ecoline Tandem Модель: 44HE-50Y

Доставка

- доставка курьером
- из нашего магазина в Киеве бесплатно
- из Новой Почты Курьер
Мы доставим этот товар курьером службы доставки по вашему адресу

Оплата

- Безналичными
- Наличными
- Visa/MasterCard
- Наложенным платежом

Гарантия

- 12 месяцев

Описание

Полугерметичный тандем-компрессор Bitzer 44HE-50Y и другие модели этого типа являются эталоном технологического качества, поэтому популярны на предприятиях холодильной, химической, текстильной и машиностроительной промышленности. Повысить эффективность и производительность поршневых компрессоров полугерметичного типа позволяют основные функциональные преимущества:

  • Обновленный эргономичный дизайн цилиндровых крышек: такое нововведение позволяет снизить потери давления и увеличить габариты нагнетательной зоны;
  • Отличная совместимость двигателей с компрессорами любого поколения;
  • Улучшенная конструкция способствует сокращению щелей и снижению потерь от трения.
  • Упрощенный дизайн гарантирует постоянный доступ к важным деталям, простое подключение и обслуживание;
  • Интеллектуальная система контроля производительности CR II предназначена для регулирования электромагнитного клапана. Эта система сокращает время передвижения клапана, что увеличивает количество рабочих циклов и повышает срок службы агрегата более чем на десять лет;
  • Максимальная эффективность агрегата в режиме низкого потребления электричества – вмонтированные в компрессоре электрические моторы охлаждаются парами и оснащены системой возврата масла;
  • Усовершенствованный дизайн досок клапанов с обновленной конструкцией проходных каналов обеспечивают стабильную подачу воздуха, а также уменьшение резервных объемов.

В процессе производства Полугерметичного тандем-компрессора Bitzer 44HE-50Y применяются исключительно высококачественные марки стали, что позволяет пролонгировать срок службы полугерметичных компрессоров. Все модели имеют качественную автоматику, которая защищает механизм в момент работы в аварийном режиме.

Крупные мировые концерны по производству промышленного холодильного оборудования предпочитают агрегаты бренда Bitzer. Стоит отметить отличную холодопроизводительность, минимальный звуковой эффект, компактные габариты корпуса, практичность подключения и сервисного обслуживания.

Характеристики

Технические параметры
Объемная произв-сть (1450 об/мин 50Гц) 147,2 m³/h
Объемная произв-сть(1750 об/мин 60Гц) 177,7 m³/h
Число цилиндров х Диаметр х Ход поршня 4+4 x 70 mm x 55 mm
Вес 446 kg
Макс. избыточное давление (НД/ВД) 19 / 32 bar
Присоединение линии всасывания 76 mm - 3 1/8''
Присоединение линии нагнетания 2x28 mm - 1 1/8''
Присоединение воды-охладителя R 3/4''
Тип масла для R134a/R404A/R507A/R407A/R407C/R407F BSE32(Standard) / R134a tc>70°C: BSE55 (Option)
Тип масла для R22 (R12/R502) B5.2(Option)
Параметры мотора
Версия мотора 1
Напряжение мотора (др. по запросу) 380-420V PW-3-50Hz
Максимальный рабочий ток 2x44.0 A
Соотношение обмоток 50/50
Пусковой ток (ротор блокирован) 2x125.0 A Y / 2x211.0 A YY
Max. энергопотребление 2 x 25,0 kW
Комплект поставки
Защита мотора SE-B2, CM-RC-01(Option)
Класс защиты IP54 (Standard), IP66 (Option)
Антивибрационные демпферы Standard
Заправка масла 8,00 dm³
Доступные опции
Датчик температуры нагнетания Option
Стартовая разгрузка Option
Регулирование производительности 100-75-50-25% (Option)
Плавное регулирование производ-сти 100-10% (Option)
Дополнительный вентилятор Option
Водоохлаждаемые головки цилиндров Option
Сервисный масляный клапан Option
Подогреватель масла в картере 2 x 140 W (Option)
Контроль давления масла MP54 (Option), Delta-PII
Измерения шумовых парметров
Уровень звуковой мощности (+5°C/50°C) @50Гц 80,5 dB(A) @50Hz
Уровень звуковой мощности (-10°C/45°C) @50Гц 81 dB(A) @50Hz
Уровень звуковой мощности (-35°C/40°C) @50Гц 84 dB(A) @50Hz
Уровень звукового давления @1м (+5°C/50°C) @50Гц 72,5 dB(A) @50Hz
Уровень звукового давления @1м (-10°C/45°C) @50Гц 73 dB(A) @50Hz
Уровень звукового давления @1м (-35°C/40°C) @50Гц 76 dB(A) @50Hz
Уровень звуковой мощности (+5°C/50°C) @50Гц R134a 78,5 dB(A) @50Hz
Уровень звуковой мощности (-10°C/45°C) @50Гц R134a 79 dB(A) @50Hz
Уровень звукового давления @1м (+5°C/50°C) @50Гц R134a 70 dB(A) @50Hz
Уровень звукового давления @1м (-10°C/45°C) @50Гц R134a 71 dB(A) @50Hz

Эксплуатационные характеристики

R404A

▼ tc ► to 5°C 0°C -5°C -10°C -15°C -20°C -25°C -30°C
30°C Q [W] 172071 144103 119835 98799 80614 64955 51539 40114
  Qu* [W] 172071 144103 119835 98799 80614 64955 51539 40114
  P [kW] 31,1 30,3 29,1 27,5 25,7 23,6 21,3 18,89
  I [A] 55,6 54,5 52,8 50,6 48,2 45,5 42,7 39,9
  Qc [W] 203177 174411 148929 126322 106271 88510 72818 59003
  COP [ - ] 5,53 4,75 4,12 3,59 3,14 2,76 2,42 2,12
  m [kg/h] 4436 3663 3010 2457 1988 1591 1255 972
  Op. Стандарт Стандарт Стандарт Стандарт Стандарт Стандарт Стандарт Стандарт
  th [°C] 55,6 61,5 67,5 73,8 80,6 87,8 95,8 104,7
40°C Q [W] 147225 123077 102068 83827 68047 54460 42831 32946
  Qu* [W] 147225 123077 102068 83827 68047 54460 42831 32946
  P [kW] 37,3 35,5 33,4 30,9 28,3 25,5 22,6 19,71
  I [A] 64,5 61,9 58,8 55,4 51,7 48,0 44,3 40,8
  Qc [W] 184477 158552 135420 114772 96363 79985 65466 52654
  COP [ - ] 3,95 3,47 3,06 2,71 2,40 2,13 1,89 1,67
  m [kg/h] 4291 3531 2889 2347 1887 1498 1171 895
  Op. Стандарт Стандарт Стандарт Стандарт Стандарт Стандарт Стандарт Стандарт
  th [°C] 66,3 72,1 78,2 84,6 91,5 98,9 107,0 116,2
50°C Q [W] 121461 101336 83762 68469 55225 43823 34076 25813
  Qu* [W] 121461 101336 83762 68469 55225 43823 34076 25813
  P [kW] 42,4 39,8 36,8 33,6 30,3 26,9 23,4 20,0
  I [A] 72,4 68,3 63,9 59,2 54,5 49,8 45,3 41,2
  Qc [W] 163900 141106 120577 102108 85530 70701 57498 45814
  COP [ - ] 2,86 2,55 2,28 2,04 1,82 1,63 1,45 1,29
  m [kg/h] 4121 3375 2747 2217 1769 1391 1073 808
  Op. Стандарт Стандарт Стандарт Стандарт Стандарт Стандарт Стандарт Стандарт
  th [°C] 77,1 83,0 89,1 95,6 102,6 110,2 118,7 128,5

Условные обозначения

Q [W] Холодопроизвод-сть COP [ - ] СОР/КПД
Qu* [W] Произв-сть испарителя m [kg/h] Массов. расход
P [kW] Потребл. мощность Op. Режим эксплуатации
I [A] Ток th [°C] Температура нагнетания без охлаждения
Qc [W] Производительность конденсатора
*по стандарту EN12900 (темп. всасываемых паров 20°С, переохлаждение жидкости 0 К)

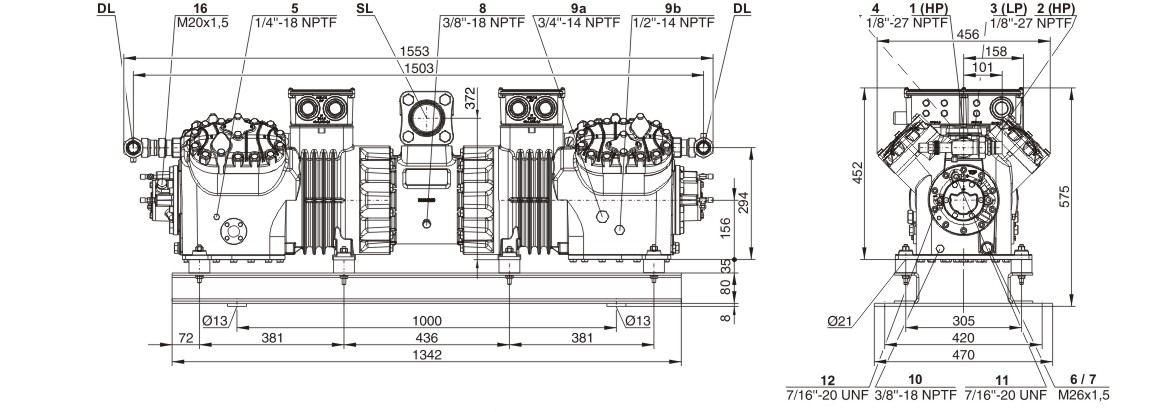

Размеры и подключения

Motor 1 = e.g. 4TES-12 (4TCS-12.2) with 12"HP", primary for air-conditioning (e.g. R22,R407C) and air-conditioning with R134a at high ambient temperatures
Motor 2 = e.g. 4TES-9 (4TCS-8.2) with 8"HP", universal Motor for medium and low temperature application (e.g. R404A, R507A, R407A, R407F) and air-conditioning with R134a.
Motor 3 = e.g. 4TES-8, for medium temperature applications and R134a
For more information concerning the application range use the "Limits" button.

Operation modes 4VES-7 (4VCS-6.2) to 6FE-44 (6F-40.2) and 44JE-30 (44J-26.2) to 66FE-88 (66F-80.2) with R407F/R407A/R22:
CIC = liquid injection with low temperature application, suction gas cooled motor


Данные по производительности сертифицированные ASERCOM:
ASERCOM - Ассоциация Европейских производителей компонентов холодильного оборудования проводит сертификацию данных по производительности компрессоров. Высокий уровень этой сертификации обеспечивается и поддерживается:
- проверками достоверности данных, проводимыми экспертами,
- регулярными измерениями, проводимыми независимыми институтами.
Необходимость приложения значительных усилий для сертификации объясняет ограниченное количество сертифицированных моделей. В связи с этим, пока не все модели компрессоров Bitzer на сегодня сертифицированны.
В программе вы увидите специальный знак в окне результатов расчёта соответствующего компрессора справа внизу под таблицей, а также в распечатке расчётных данных. Список всех сертифицированных компрессоров, а также подробную информацию об комитете ASERCOM вы сможете посмотреть на сайте www.asercom.org.

Данные по производительности компрессоров на R404A/R507A при температуре кипения < -20С с дополнительным охлаждением. Если конструкция холодильной установки предусматривает использование дополнительного вентилятора, то потребляемая мощность его мотора должна быть учтена.

Производительность конденсатора:
Производительность конденсатора может расчитываться как с учётом, так и без учёта тепловой эмиссии (HR). Эта опция активируется в окне меню "Программа/Опции". Величина тепловой эмиссии составляет 5% от потребляемой мощности. В результатах расчётная производительность конденсатора находится в строке "Производительность конденсатора (c HR)".

Данные по звуковому воздействию:
Данные основаны на применении при 50 Гц (IP-единицы 60 Гц) и R404A, если специально не указано.
Уровень звукового давления: значения основаны на условиях распространения полусферической звуковой волны в свободное пространство на расстоянии 1м от источника звука.
Общие замечания относительно звуковых данных:
Указанные звуковые данные были измерены при тестировании в нашей лаборатории. С этой целью отдельно стоящий испытательный образец был установлен на жёсткой фундаментной плите, и все трубопроводы были проложены на максимально протяжённое расстояние с фиксацией, не допускающей какую-либо вибрацию. Линии всасывания и нагнетания были смонтированы в гибкой конфигурации, такой, что передача колебаний в окружающую среду была практически исключена.
В реальных установках существенные различия могли бы наблюдаться, по сравнению с измерениями в лаборатории. Шум, испускаемый компрессором при работе, может быть отражен от поверхностей холодильной установки, и это может увеличить уровень звука, измеренный близко к компрессору. Колебания, вызванные компрессором, также передаются системе через опоры компрессора и по соединительным трубопроводам в зависимости от степени демпфирования. Таким образом, вибрацию могут вызвать другие компоненты установки до такой степени, что они поспособствуют увеличению звуковой эмиссии от компрессора. При необходимости передача колебаний к системе может быть минимизирована корректной компоновкой установки и демпфированием её элементов.

Обозначения присоединительных штуцеров на изображениях в окне меню "Тех. Данные/Размеры":

1 Реле высокого давления (HP)
2 Присоединение для датчика температуры нагнетаемого газа (HP) (для 4VE(S)-6Y .. 4NE(S)-20(Y) присоединение для датчика CIC как альтернатива)
3 Реле низкого давления (LP)
4 CIC система: сопло для впрыска (LP)
4b Присоединение для датчика CIC
4c Присоединение для датчика CIC (MP / работа без переохладителя жидкого хладагента)
9 Присоединение для линий выравнивания по маслу и газу (работа в параллельной централи)
9а Присоединение для линии выравнивания по газу (работа в параллельной централи)
9b Присоединение для лини выравнивания по маслу (работа в параллельной централи)
10 Присоединение для нагревателя масла
14. Штуцер замера промежуточного давления (МР)
15 Жидкостной впрыск (работа без переохладителя жидкого хладагента и с термостатическим расширительным клапаном ТРВ)
16 Присоединение для контроля циркуляции масла (опто-электронный датчик уровня масла "OLC-K1" или дифференциальное реле давления масла "Delta-PII")
17 Вход жидкого хладагента в переохладитель
18 Выход жидкого хладагента из переохладителя
19. Поверхность обжима
20. Клеммная плита
21. Сервисный штуцер для масляного клапана
22 Предохранительный клапан сброса давления в атмосферу (сторона нагнетания)
23 Предохранительный клапан сброса давления в атмосферу (сторона всасывания)

Размеры с допусками по EN ISO 13920-B.
