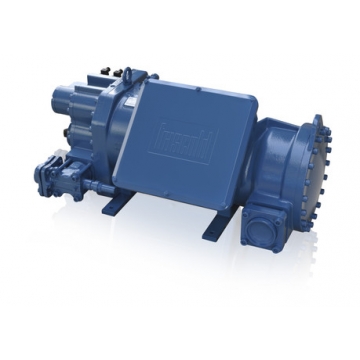

Полугерметичный компрессор Frascold NRL3-70-240Y

Код товара: 1943-01

Официальная гарантия от производителя

Есть в наличии

Заказать

Получить дополнительную скидку

Производитель: Frascold Cерия: NRL Модель: NRL3-70-240Y Код товара: 1943-01

Доставка

- доставка курьером
- из нашего магазина в Киеве бесплатно
- из Новой Почты Курьер
Мы доставим этот товар курьером службы доставки по вашему адресу

Оплата

- Безналичными
- Наличными
- Visa/MasterCard
- Наложенным платежом

Гарантия

- 12 месяцев

Описание

Полугерметичный компрессор Frascold NRL3-70-240Y комплектуется многоступенчатым регулятором уровня производительности. По требованию пользователя компрессорная установка оснащается плавным контролером мощности: от 25 до 100%. Стандартная система многоступенчатого управления производительностью позволяет стабилизировать заданную холодильную мощность от указанного в каталоге номинала. В стандартную комплектацию устройства включены:

Нагнетательный запорный вентиль с клапаном обратного действия.
Масляный фильтр, вентиль для выравнивания уровня масла в параллельном режиме работы устройства, стартовая заправка технического масла, электрический подогреватель масла с индикатором температуры.
Контроллер максимальной температуры нагнетаемого газа и обмоток электрического мотора с помощью термисторов РТС.
Система электронной защиты мотора.
Функция плавного и многоступенчатого управления производительностью.
Присоединения для впрыска жидкости, экономайзер, соединение на стороне всасывания с муфтой и фланцем для спаивания.

Основные преимущества винтовых компрессоров

Корпус компрессор имеет специальную сервисную сторону и зону подключения к холодильной сети, что упрощает монтаж и ремонт. Устройство имеет масляный фильтр с постоянным контролем масляной системы и дополнительным сервисным доступом. Производитель добавил уникальный подвижный профиль винтовой пары с отношением 5:6.

Разработчики предложили одновременную и бесперебойную поставку масла ко всем роторам. Электрический мотор с отдельными обмотками и встроенными термисторами гарантирует максимальную производительность.

Корпус винтового компрессора имеет компактные размеры, специальные сервисные вентили и остальные аксессуары, которые не преодолевают наружный край устройства. Надежные подшипники дополнены усовершенствованной системой смазки – масляным контуром. Конструкция винтовых компрессоров обеспечивает смазку подшипников под давлением. Основными функциональными преимуществами компрессоров считаются:

Гидродинамическое проектирование системы охлаждения электрического мотора под воздействием потока фреона;
Простое управление и регулирование уровней производительности;
Возможность совместного использования с фреоном типа R134a за счет профилей специальной конструкции;
Оптимизированная конструкция обратного нагнетательного клапана;
Наличие специальной зоны нагнетания с удвоенной стенкой корпуса, что существенно снижает звуковой дискомфорт установки.

Электронная защита компрессора

Полугерметичный компрессор Frascold NRL3-70-240Y оснащен системой встроенной защиты по стандарту DIN44081. Термисторы вмонтированы в обмотку электрического мотора и подключены к наружному электронному модулю. В течение первых секунд сразу после включения компрессорной установки запускаются несколько функций системы защиты:

Регулирование направления движения валов электрического мотора;
Контроль появления поломок или короткого замыкания в электрической сети;
Предотвращение случаев пропадания фазы или снижения уровня напряжения.

В функции системы защиты входит регулирование максимальной температуры обмоток электрического мотора с помощью 6 термисторов, вмонтированных в обмотку статора. Защитное устройство осуществляет контроль максимальных температурных показателей нагнетаемого газа за счет термистора, вмонтированного на стороне нагнетания компрессорного устройства.

Характеристики

Роторы	шт.	2
Объёмная производительность	м³/ч. [50 Гц]	240
Объёмная производительность	м³/ч. [60 Гц]	288
Версия двигателя [1]	-	3
Мощность двигателя	л.с.	70
Мощность двигателя	кВт	52
Напряжение двигателя при частоте 50 Гц [2]	V/ph/Hz	400 (+/-10%) V/3/50Hz PWS
Напряжение двигателя при частоте 60 Гц [2]	V/ph/Hz	460 (+/-10%) V/3/60Hz PWS
PWS раздел	-	50-50
Регулирование производительности (CC) шаг	%	100-75-50
MRA, максимальный рабочий ток	400V/50Hz и 460V/60Hz (А)	122
LRA, максимальная пусковой ток	400V/50Hz и 460V/60Hz, PWS (А)	298
LRA, максимальная пусковой ток	400V/50Hz и 460V/60Hz, DOL (А)	518
Максимальная потребляемая мощность	кВт [50 Гц]	82.2
Частота, мин.	Гц	30
Частота, макс. [3]	Гц	70
Защитное устройство	-	INT69 FRYL Diagnose
Класс защиты	-	IP65
Максимальное давление, HP	бар	30
Максимальное давление, LP	бар	20.05.2015
Тип масла [4]	-	POE 170 cSt
Смотровое стекло для циркуляции масла		Standard
Эл.магнитный клапан для циркуляции масла		Standard
Обратный клапан интегрирован		Standard
Предохранительный клапан		Standard
Датчик температуры Макс. расход потока		Standard
Всасывающий вентиль (SV)	мм.	79.4
Всасывающий вентиль (SV)	дюйм	3" 1/8
Нагнетательный вентиль (DV)	мм.	54
Нагнетательный вентиль (DV)	дюйм	2" 1/8
Вес нетто	кг.	316
Длина (максимальная)	мм.	1136
Ширина (максимальная)	мм.	480
Высота (максимальная)	мм.	600
Материал корпуса компрессора	-	Чугун

[1] Версия двигателя:

1 — для высоких и средних температур, все хладагенты
2 — для низких и средних температур, все хладагенты
3 — ECOinside, для низких температур, только R134a и R1234ze

[2] Другие по запросу
[3] Максимальная частота зависит от рабочего состояния: см. FSS (Программное обеспечение для выбора Frascold)
[4] Другие типы масла по запросу

Каталоги

Эксплуатационные характеристики

Показатели производительности

Хладагент: R404A
Перегрев = 10 К
Перегрев на испарителе = 100,0%
Переохлаждение = 0,0K
Режим эксплуатации = Экономайзер
* ! - Предупреждение: Превосходит значения макс. Рабочего тока!

Темп-ра испарения	C	-15	-20	-25	-30	-35	-40	-45	-50
Темп-ра конденсации	40,0C
Холодопроизводительность	kW	141,31	118,05	97,47	79,34	63,43	49,51	37,36	26,74
Потребляемая мощность	kW	64,2	61,2	57,9	54,6	51,3	48	44,9	42,1
Электрический ток	A	102,9	98,2	93,2	88,1	83	78,2	73,6	69,5
Темп-ра конденсации	45,0C
Холодопроизводительность	kW	134,07	111,72	91,93	74,46	59,1	45,61	33,76	-
Потребляемая мощность	kW	70,1	66,5	62,8	59	55,2	51,6	48,2	-
Электрический ток	A	112,2	106,5	100,7	94,8	89	83,6	78,4	-
Темп-ра конденсации	50,0C
Холодопроизводительность	kW		105,17	86,21	69,45	54,68	41,65	-	-
Потребляемая мощность	kW		72,2	67,9	63,6	59,4	55,4	-	-
Электрический ток	A	* !	115,6	108,7	102	95,5	89,3	-	-

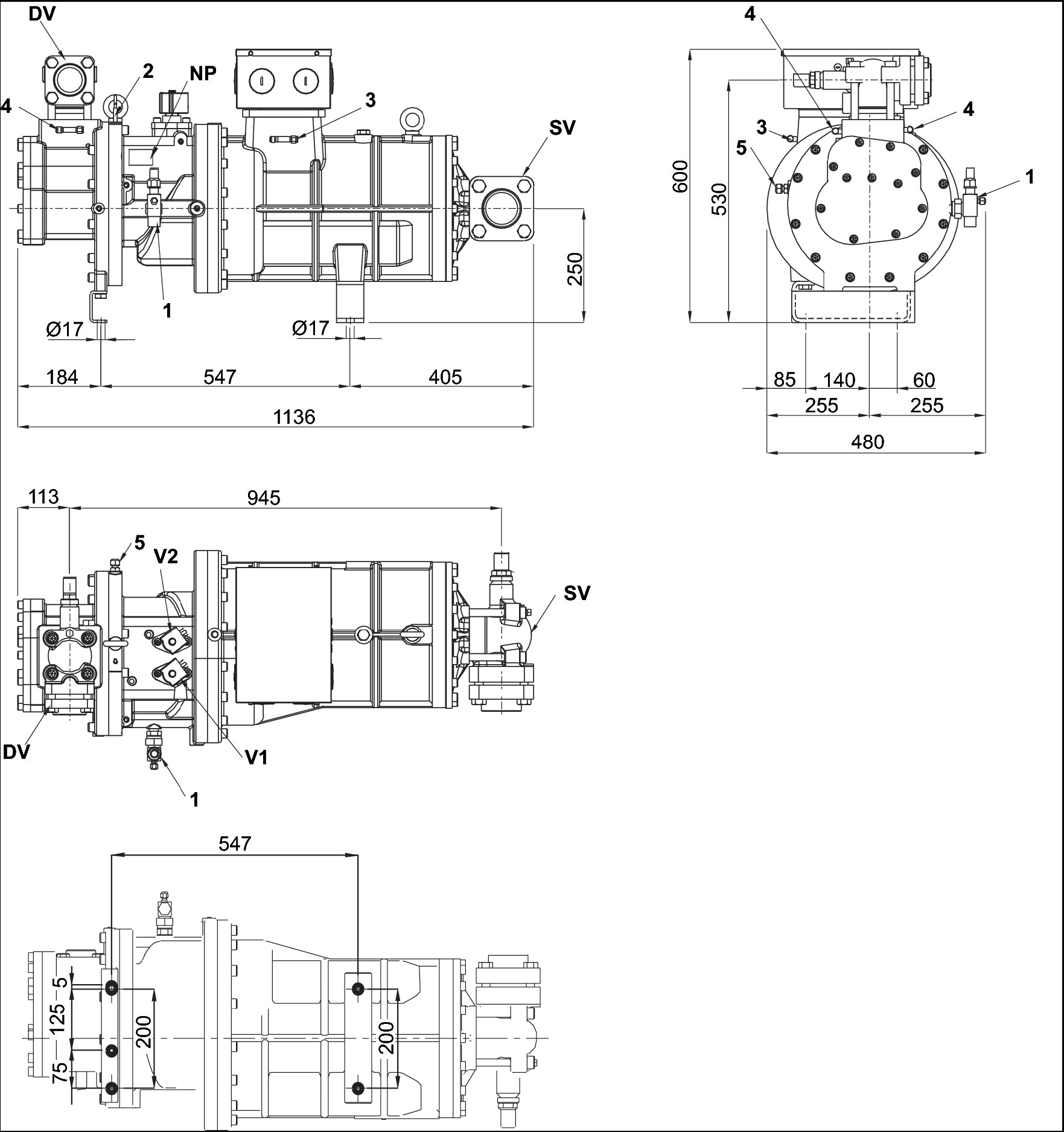

Размеры и подключения

frascold NRL3-70-240Y
