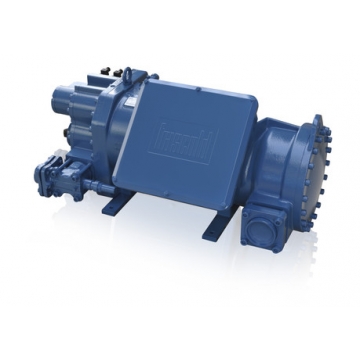

Полугерметичный компрессор Frascold NRH5-120-360Y


- доставка курьером
- из нашего магазина в Киеве бесплатно
- из Новой Почты Курьер
Мы доставим этот товар курьером службы доставки по вашему адресу

- Безналичными
- Наличными
- Visa/MasterCard
- Наложенным платежом

- 12 месяцев
Описание
Полугерметичный компрессор Frascold NRH5-120-360Y комплектуется многоступенчатым регулятором уровня производительности. По требованию пользователя компрессорная установка оснащается плавным контролером мощности: от 25 до 100%. Стандартная система многоступенчатого управления производительностью позволяет стабилизировать заданную холодильную мощность от указанного в каталоге номинала. В стандартную комплектацию устройства включены:
- Нагнетательный запорный вентиль с клапаном обратного действия.
- Масляный фильтр, вентиль для выравнивания уровня масла в параллельном режиме работы устройства, стартовая заправка технического масла, электрический подогреватель масла с индикатором температуры.
- Контроллер максимальной температуры нагнетаемого газа и обмоток электрического мотора с помощью термисторов РТС.
- Система электронной защиты мотора.
- Функция плавного и многоступенчатого управления производительностью.
- Присоединения для впрыска жидкости, экономайзер, соединение на стороне всасывания с муфтой и фланцем для спаивания.
Основные преимущества винтовых компрессоров
Корпус компрессор имеет специальную сервисную сторону и зону подключения к холодильной сети, что упрощает монтаж и ремонт. Устройство имеет масляный фильтр с постоянным контролем масляной системы и дополнительным сервисным доступом. Производитель добавил уникальный подвижный профиль винтовой пары с отношением 5:6.
Разработчики предложили одновременную и бесперебойную поставку масла ко всем роторам. Электрический мотор с отдельными обмотками и встроенными термисторами гарантирует максимальную производительность.
Корпус винтового компрессора имеет компактные размеры, специальные сервисные вентили и остальные аксессуары, которые не преодолевают наружный край устройства. Надежные подшипники дополнены усовершенствованной системой смазки – масляным контуром. Конструкция винтовых компрессоров обеспечивает смазку подшипников под давлением. Основными функциональными преимуществами компрессоров считаются:
- Гидродинамическое проектирование системы охлаждения электрического мотора под воздействием потока фреона;
- Простое управление и регулирование уровней производительности;
- Возможность совместного использования с фреоном типа R134a за счет профилей специальной конструкции;
- Оптимизированная конструкция обратного нагнетательного клапана;
- Наличие специальной зоны нагнетания с удвоенной стенкой корпуса, что существенно снижает звуковой дискомфорт установки.
Электронная защита компрессора
Полугерметичный компрессор Frascold NRH5-120-360Y оснащен системой встроенной защиты по стандарту DIN44081. Термисторы вмонтированы в обмотку электрического мотора и подключены к наружному электронному модулю. В течение первых секунд сразу после включения компрессорной установки запускаются несколько функций системы защиты:
- Регулирование направления движения валов электрического мотора;
- Контроль появления поломок или короткого замыкания в электрической сети;
- Предотвращение случаев пропадания фазы или снижения уровня напряжения.
В функции системы защиты входит регулирование максимальной температуры обмоток электрического мотора с помощью 6 термисторов, вмонтированных в обмотку статора. Защитное устройство осуществляет контроль максимальных температурных показателей нагнетаемого газа за счет термистора, вмонтированного на стороне нагнетания компрессорного устройства.
Характеристики
Роторы | шт. | 2 |
Объёмная производительность | м³/ч. [50 Гц] | 360 |
Объёмная производительность | м³/ч. [60 Гц] | 432 |
Версия двигателя [1] | - | 1 |
Мощность двигателя | л.с. | 120 |
Мощность двигателя | кВт | 90 |
Напряжение двигателя при частоте 50 Гц [2] | V/ph/Hz | 400 (+/-10%) V/3/50Hz PWS |
Напряжение двигателя при частоте 60 Гц [2] | V/ph/Hz | 460 (+/-10%) V/3/60Hz PWS |
PWS раздел | - | 50-50 |
Регулирование производительности (CC) шаг | % | 100-75-50 |
MRA, максимальный рабочий ток | 400V/50Hz и 460V/60Hz (А) | 230 |
LRA, максимальная пусковой ток | 400V/50Hz и 460V/60Hz, PWS (А) | 559 |
LRA, максимальная пусковой ток | 400V/50Hz и 460V/60Hz, DOL (А) | 915 |
Максимальная потребляемая мощность | кВт [50 Гц] | 149.7 |
Частота, мин. | Гц | 30 |
Частота, макс. [3] | Гц | 70 |
Защитное устройство | - | INT69 FRYL Diagnose |
Класс защиты | - | IP65 |
Максимальное давление, HP | бар | 30 |
Максимальное давление, LP | бар | 20.05.2015 |
Тип масла [4] | - | POE 170 cSt |
Смотровое стекло для циркуляции масла | Standard | |
Эл.магнитный клапан для циркуляции масла | Standard | |
Обратный клапан интегрирован | Standard | |
Предохранительный клапан | Standard | |
Датчик температуры Макс. расход потока | Standard | |
Всасывающий вентиль (SV) | мм. | 79.4 |
Всасывающий вентиль (SV) | дюйм | 3" 1/8 |
Нагнетательный вентиль (DV) | мм. | 67 |
Нагнетательный вентиль (DV) | дюйм | 2" 5/8 |
Вес нетто | кг. | 353 |
Длина (максимальная) | мм. | 1200 |
Ширина (максимальная) | мм. | 505 |
Высота (максимальная) | мм. | 640 |
Материал корпуса компрессора | - | Чугун |
- [1] Версия двигателя:
- 1 — для высоких и средних температур, все хладагенты
- 2 — для низких и средних температур, все хладагенты
- 3 — ECOinside, для низких температур, только R134a и R1234ze
- [2] Другие по запросу
- [3] Максимальная частота зависит от рабочего состояния: см. FSS (Программное обеспечение для выбора Frascold)
- [4] Другие типы масла по запросу
Каталоги
Эксплуатационные характеристики
Показатели производительности
- Хладагент: R404A
- Перегрев = 10 К
- Перегрев на испарителе = 100,0%
- Переохлаждение = 0,0K
- Режим эксплуатации = стандарт
Темп-ра испарения | C | 7,5 | 5 | 0 | -5 | -10 | -15 | -20 |
Темп-ра конденсации | 40,0C | |||||||
Холодопроизводительность | kW | 381,24 | 348,01 | 288,3 | 236,88 | 192,88 | 155,45 | 123,71 |
Потребляемая мощность | kW | 86,9 | 86,9 | 86 | 84 | 81,2 | 77,8 | 74,2 |
Электрический ток | A | 142,4 | 142,4 | 141,1 | 138,2 | 134 | 129,2 | 124 |
Темп-ра конденсации | 45,0C | |||||||
Холодопроизводительность | kW | 346,12 | 315,31 | 260,07 | 212,62 | 172,08 | 137,59 | 108,29 |
Потребляемая мощность | kW | 98 | 97,2 | 94,8 | 91,5 | 87,6 | 83,4 | 79,2 |
Электрический ток | A | 158,9 | 157,7 | 154,1 | 149,2 | 143,4 | 137,3 | 131,2 |
Темп-ра конденсации | 50,0C | |||||||
Холодопроизводительность | kW | 310,42 | 282,07 | 231,36 | 187,93 | 150,89 | 119,41 | 92,59 |
Потребляемая мощность | kW | 109,3 | 107,7 | 103,8 | 99,3 | 94,4 | 89,4 | 84,6 |
Электрический ток | A | 175,9 | 173,5 | 167,6 | 160,8 | 153,4 | 146 | 139 |

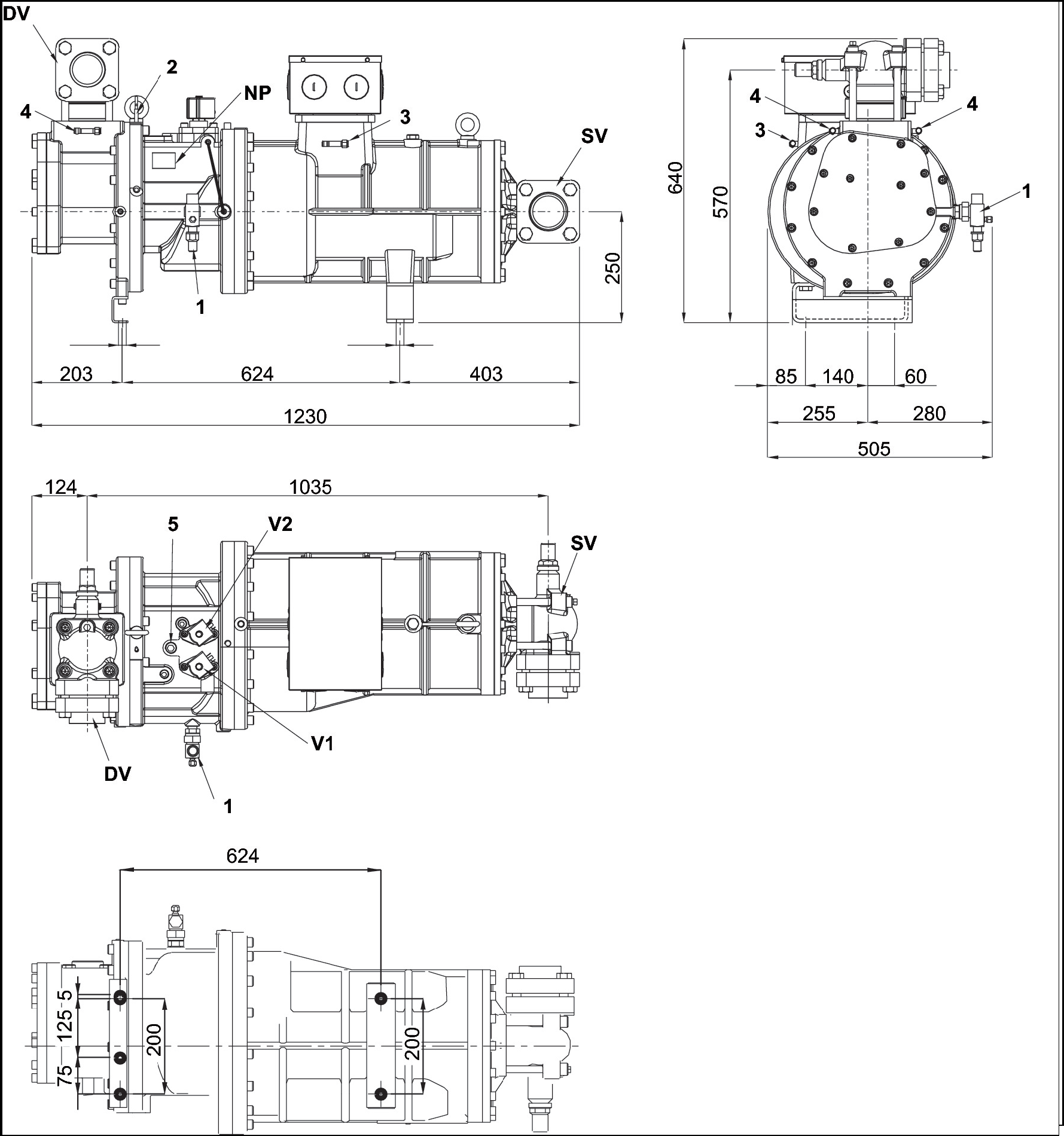

Размеры и подключения
