Полугерметичный компрессор Bock HGX22e/160-4S

Код товара: 2896-01
Полугерметичный компрессор Bock HGX22e/160-4S
Официальная гарантия от производителя
Цена: 59831грн
Есть в наличии
Добавить в корзину
Получить дополнительную скидку
Производитель: Bock Cерия: HGX Модель: HGX22e/160-4S Код товара: 2896-01

Доставка

- доставка курьером
- из нашего магазина в Киеве бесплатно
- из Новой Почты Курьер
Мы доставим этот товар курьером службы доставки по вашему адресу

Оплата

- Безналичными
- Наличными
- Visa/MasterCard
- Наложенным платежом

Гарантия

- 12 месяцев

Описание

В каталоге Bock представлены инновационные разработки и технологические решения в производстве двухцилиндровых, четырехцилиндровых и шестицилиндровых компрессоров. Идеальным вариантом для любой области промышленного и производственного применения станет Полугерметичный компрессор Bock HGX22e/160-4S. Производитель предлагает две серии компрессоров:

  1. Классическая модификация с охлаждением обмоток электрического двигателя газом.
  2. Специальная конструкция для низкотемпературного охлаждения с электрическим мотором воздушного охлаждения и устройством прямого цилиндрового всасывания.

Каталог производителя Bock представляют несколько моделей: одноступенчатые и двухступенчатые серии, четырех- или восьмиполюсные модели, тандемные образцы, компрессорно-ресиверные образцы и компрессорно-конденсаторные устройства воздушного охлаждения. Модели, такие как Полугерметичный компрессор Bock HGX22e/160-4S, отличаются массой преимуществ:

  • Электронный блок защиты электрического мотора со световыми датчиками;
  • Бесперебойная и стабильная работа;
  • Удобство сервисного обслуживания и ремонта;
  • Максимальная надежность и эффективность;
  • Система смазки с масляного насоса;
  • Совместимость с обычными или не содержащими хлора хладагентами.

Характеристики

Двигатель: 220-240V Δ / 380-420V Y -3- 50Hz
Хладагент: R404A, R507

число цилиндров / диаметр цилиндра / ход поршня2 / 50 mm / 40 mm
объёмная производ. 50/60 Hz (1450/1740 ¹/min)13,70 / 16,40 m³/h
напряжение 1)220-240V Δ / 380-420V Y -3- 50Hz
 265-290V Δ / 440-480V Y -3- 60Hz
макс. рабочий ток 2)13,1 / 7,6 A
макс. потребляемая мощность 2)4,4 kW
пусковой ток (с блокированным ротором) 2)87,0 / 50,0 А
защита двигателяМР10
класс защиты: КоробкаIР 66
вес76 kg
макс. избыточное давление (LР/НР) 3)19 / 28 bar
гнездо на линии всасывания SV22 mm - 7/8 "
гнездо налинии нагнетания DV16 mm - 5/8 "
смазкамасляный насос
тип масла для R134a, R404A, R407C/F, R507FUCHS Reniso Triton SE 55
тип масла для R22FUCHS Reniso SP 46
заправка масла1,0 Ltr.
наружные размеры длина / ширина / высота470 / 240 / 310 mm

Примечания

  • 1) Допуск (± 10%) относительно среднего значения диапазона напряжений. По специальному запросу возможны другие значения тока и напряжения Все данные базируются на среднем значении диапазона напряжений
  • 2) — данные по потребляемой мощности приведены для настроенного сетевого энергоснабжения. — Учитывайте макс. рабочий ток/макс. потребляемую мощность для расположения контакторов, кабелей и предохранителей. Контактор: категория применения AC3. — макс. рабочий ток/ макс. потребляемая мощность в режиме работы с EFC (Доступен только для определенных моделей компрессоров) может быть фактически выше.
  • 3) LP = низкое давление, HP = высокое давление

Каталоги

Эксплуатационные характеристики

  • Применение: Охлаждение и кондиционирование
  • Частота сети: 50 Hz
  • Напряжение: 400 V
  • Температура всас. газа: 20 °C
  • Переохлаждение (вне конденсатора): 0 K
  • tc [°C]to [°C]
      0-5-10-15-20-25-30-35-40-45
     Q [W]132001100089907240570043703250233016101080
    30P [kW]2,782,742,632,472,282,051,81,551,31,07
     I [A]5,365,315,1854,774,534,274,023,793,58
     Q [W]12200102008250661051703940290020601400923
    35P [kW]3,052,952,792,592,362,11,831,561,31,06
     I [A]5,695,575,385,144,864,584,294,033,783,58
     Q [W]1120092407510598046503520257018001220806
    40P [kW]3,33,152,942,72,432,141,851,571,31,06
     I [A]6,025,825,565,264,954,634,324,033,793,58
     Q [W]1020083706770536041403110225015701060716
    45P [kW]3,533,323,072,792,492,181,871,571,31,06
     I [A]6,316,045,725,375,024,664,344,043,793,58
     Q [W]91507490602047303630270019401350920
    50P [kW]3,733,473,182,862,532,21,871,571,29
     I [A]6,586,235,855,465,064,694,344,033,78
  • to Температура кипения
  • tc Температура конденсации
  • Q Холодопроизв. компрессора
  • P Потребляемая мощность
  • I Потребляемый ток

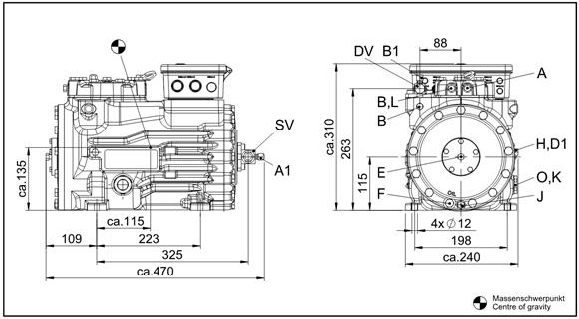

Размеры и подключения

Bock HG22e/160-4 S

<col "46" /> <col "382" /> <col "113" />

SVЗапорный клапан на всасывании, труба ø 1)22 mm - 7/8 "
DVЗапорный клапан на нагнетании, труба ø 1)16 mm - 5/8 "
AГнездо на всасывании, незакрываемое1/8 " NPTF
A1Гнездо на всасывании, закрываемое7/16 " UNF
BГнездо на нагнетании, незакрываемое1/8 " NPTF
B1Гнездо на нагнетании, закрываемое7/16 " UNF
D1Возврат масла из маслоотделителя1/4 " NPTF
EМанометр измерения давления масла1/8 " NPTF
FСлив маслаM 10
HПробка для заливки масла1/4 " NPTF
JПодключение подогревателя масла в картере3/8 " NPTF
KСмотровре стекло1 1/8" - 18 UNEF
LГнездо защитного термостата1/8 " NPTF
OГнездо регулятора уровня масла1 1/8" - 18 UNEF

Комплектация и аксессуары

Объём поставки

Полугерметичный двухцилиндровый поршневой компрессор с приводным двигателем Моноблочный корпус с герметично интегрированным электродвигателем

  • Mаслонасос
  • Предохранитель обмотки с помощью терморезисторного датчика температуры и электронного расцепителя MP10
  • Возможность присоединения регуляторов уровня масла ESK, Traxoil, AC+R или CARLY 1)

Заправка масла:

  • HG: FUCHS Reniso SP 46
  • HGX: FUCHS Reniso Triton SE 55

  • Смотровое стекло
  • Запорный клапан на стороне всасывания и нагнетания
  • Наполнение защитным газом
  • 4 амортизатора в отд. упаковке

Аксессуары

  • Разгрузка при подаче через ESS (Electronic Soft Start), 400 V - 3 - 50/60 Hz, IP20 (соединительные зажимы IP00) для монтажа распределительного шкафа 2)
  • Бесступенчатая регулировка частоты вращения с помощью EFC (Electronic Frequency Control).
  • компактноая установка на компрессоре
  • HA/HG12P: IP65
  • HA22P/HG22e, HA34P/HG34e: IP54
  • Подогрев масла в картере
  • 110-240 V — 1 — 50/60 Hz, 50-120 W, IP66
  • саморегулируемый подогрев PTC
  • Защитный термостат на каждую головку цилиндра 3)
  • Дополнительный вентилятор
  • 230 V Δ / 400 V Y (± 10%) - 3 - 50 Hz, 120 W,
  • 230-265 V Δ / 400-460 V Y (± 10%) - 3 - 60 Hz, 190 W, IP54 2)

  • Эл. двигатель для специального напряжения и частоты (при специальном запросе)

Примечания

  • 1) Возможно только с использованием дополнительного адаптера
  • 2) Oтдельная упаковка
  • 3) Установлено
