Полугерметичный компрессор Bock HGX88e/3235-4S

Код товара: 2936-01

Официальная гарантия от производителя

Цена: 538738грн

Есть в наличии

Добавить в корзину

Получить дополнительную скидку

Производитель: Bock Cерия: HGX Модель: HGX88e/3235-4S Код товара: 2936-01

Доставка

- доставка курьером
- из нашего магазина в Киеве бесплатно
- из Новой Почты Курьер
Мы доставим этот товар курьером службы доставки по вашему адресу

Оплата

- Безналичными
- Наличными
- Visa/MasterCard
- Наложенным платежом

Гарантия

- 12 месяцев

Описание

В каталоге Bock представлены инновационные разработки и технологические решения в производстве двухцилиндровых, четырехцилиндровых и шестицилиндровых компрессоров. Идеальным вариантом для любой области промышленного и производственного применения станет Полугерметичный компрессор Bock HGX88e/3235-4S. Производитель предлагает две серии компрессоров:

Классическая модификация с охлаждением обмоток электрического двигателя газом.
Специальная конструкция для низкотемпературного охлаждения с электрическим мотором воздушного охлаждения и устройством прямого цилиндрового всасывания.

Каталог производителя Bock представляют несколько моделей: одноступенчатые и двухступенчатые серии, четырех- или восьмиполюсные модели, тандемные образцы, компрессорно-ресиверные образцы и компрессорно-конденсаторные устройства воздушного охлаждения. Модели, такие как Полугерметичный компрессор Bock HGX88e/3235-4S, отличаются массой преимуществ:

Электронный блок защиты электрического мотора со световыми датчиками;
Бесперебойная и стабильная работа;
Удобство сервисного обслуживания и ремонта;
Максимальная надежность и эффективность;
Система смазки с масляного насоса;
Совместимость с обычными или не содержащими хлора хладагентами.

Характеристики

Двигатель: 380-420V Δ/YYY -3- 50Hz PW
Хладагент: R404A, R507

число цилиндров / диаметр цилиндра / ход поршня	8/ 87 mm / 68 mm
объёмная производ. 50/60 Hz (1450/1740 ¹/min)	281,30 / 337,60 m³/h
напряжение ¹⁾	380-420V Y/YY -3- 50Hz PW
	440-480V Y/YY -3- 60Hz PW
соотношение обмоток	60% / 40%
макс. рабочий ток ²⁾	160,0 A
макс. потребляемая мощность ²⁾	91,0 kW
пусковой ток (с блокированным ротором) ²⁾	520,0 / 605,0 А
защита двигателя	INT69 G
класс защиты: Коробка	IР 65
вес	462 kg
макс. избыточное давление (LР/НР) ³⁾	19 / 28 bar
гнездо на линии всасывания SV	76 mm - 3 1/8 "
гнездо налинии нагнетания DV	54 mm - 2 1/8 "
смазка	Ölpumpe
тип масла для R134a, R404A, R407C/F, R507	FUCHS Reniso Triton SE 55
тип масла для R22	FUCHS Reniso SP 46
заправка масла	9,0 Ltr.
подогреватель масла в картере	230 V - 1 - 50/60 Hz, 200 W
наружные размеры длина / ширина / высота	940 / 610 / 655 mm

Примечания

1) Допуск (± 10%) относительно среднего значения диапазона напряжений. По специальному запросу возможны другие значения тока и напряжения Все данные базируются на среднем значении диапазона напряжений
2) — данные по потребляемой мощности приведены для настроенного сетевого энергоснабжения. — Учитывайте макс. рабочий ток/макс. потребляемую мощность для расположения контакторов, кабелей и предохранителей. Контактор: категория применения AC3. — макс. рабочий ток/ макс. потребляемая мощность в режиме работы с EFC (Доступен только для определенных моделей компрессоров) может быть фактически выше.
3) LP = низкое давление, HP = высокое давление

Каталоги

Эксплуатационные характеристики

Применение: Охлаждение и кондиционирование
Частота сети: 50 Hz
Напряжение: 400 V
Температура всас. газа: 20 °C
Переохлаждение (вне конденсатора): 0 K

tc [°C]	to [°C]
		0	-5	-10	-15	-20	-25	-30	-35	-40	-45
30	Q [W] P [kW] I [A]	281000 59,80 118,00	234000 57,10 115,00	192000 53,60 111,00	156000 49,60 106,00	124000 45,10 101,00	96900 40,40 94,90	74200 35,60 89,70	55600 30,80 84,90	40600 26,20 80,50	29100 22,00 76,60
35	Q [W] P [kW] I [A]	260000 64,70 124,00	216000 61,00 120,00	177000 56,80 114,00	143000 52,00 109,00	114000 46,90 103,00	88400 41,60 96,20	67400 36,30 90,50	50200 31,10 85,30	36400 26,30 80,60	25800 21,90 76,60
40	Q [W] P [kW] I [A]	239000 69,10 130,00	198000 64,60 124,00	162000 59,50 118,00	130000 54,10 111,00	103000 48,40 104,00	80000 42,60 97,30	60800 36,90 91,10	45100 31,40 85,50	32500 26,30 80,60
45	Q [W] P [kW] I [A]	217000 73,00 136,00	179000 67,70 128,00	146000 61,90 121,00	117000 55,80 113,00	92400 49,60 106,00	71600 43,40 98,10	54300 37,30 91,60	40100 31,60 85,70
50	Q [W] P [kW] I [A]	195000 76,50 140,00	160000 70,40 132,00	130000 63,90 123,00	105000 57,30 115,00	81900 50,60 107,00	63300 44,00 98,80	47900 37,60 91,90	35400 31,70 85,80

to Температура кипения
tc Температура конденсации
Q Холодопроизв. компрессора
P Потребляемая мощность
I Потребляемый ток

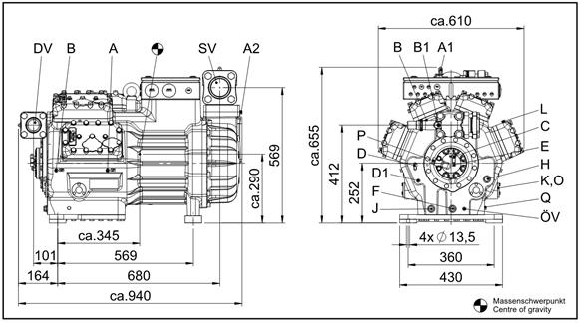

Размеры и подключения

Bock HG88e/3235-4 S

SV	Запорный клапан на всасывании, труба ø ¹⁾	76 mm - 3 1/8 "
DV	Запорный клапан на нагнетании, труба ø 1)	54 mm - 2 1/8 "
A	Гнездо на всасывании, незакрываемое	1/8 " NPTF
A1	Гнездо на всасывании, закрываемое	7/16 " UNF
A2	Гнездо на всасывании, незакрываемое	1/4 " NPTF
B	Гнездо на нагнетании, незакрываемое	1/8 " NPTF
B1	Гнездо на нагнетании, закрываемое	7/16 " UNF
С	Гнездо предохранителя системы контроля давления масла OIL	7/16 " UNF
D	Гнездо предохранителя системы контроля давления масла LP	7/16 " UNF
D1	Возврат масла из маслоотделителя	1/4 " NPTF
E	Манометр измерения давления масла	7/16 " UNF
F	Слив масла	M 22 x 1.5
H	Пробка для заливки масла	M 22 x 1.5
J	Подключение подогревателя масла в картере	M 22 x 1.5
K	Смотровре стекло	-
L	Гнездо защитного термостата	1/8 " NPTF
O	Гнездо регулятора уровня масла	3 x M 6
ÖV	Гнездо маслосервисный вентиль	1/4 " NPTF
P	Гнездо датчика перепада давления масла	M 20 x 1.5
Q	Гнездо датчик температуры масла	1/8" NPTF

Комплектация и аксессуары

Объём поставки

Полугерметичный восмицилиндровый поршневой компрессор с приводным двигателем
Моноблочный корпус с герметично интегрированным электродвигателем

Mаслонасос

Предохранитель обмотки с помощью терморезисторного датчика температуры и электронного расцепителя INT69 G
Ввинчиваемая крышка масляного насоса для датчика перепада давления масла DELTA-P II
Возможность присоединения регуляторов уровня масла ESK, AC+R или CARLY
Возможность присоединения регуляторов уровня масла Traxoil 1)

Заправка масла:

HG: FUCHS Reniso SP 46
HGX: FUCHS Reniso Triton SE 55
Tри смотровых стекла
клапан-ограничитель давления
Запорный клапан на стороне всасывания и нагнетания
Наполнение защитным газом
4 амортизатора в отд. упаковке

Аксессуары

Регулятор производительности 230 V - 1 - 50/60 Hz, IP65
1-3 регулятор производительности= 75/50/25% остаточная мощность 2)
Нагрев масла 230 V - 1 - 50/60 Hz, 200 W
Предохранительный выключатель в случае нехватки давления масла MP 54 230 V - 1 - 50/60 Hz, IP20 3)
Датчика перепада давления масла DELTA-P II 220-240 V - 1 - 50/60 Hz 3)
Маслосервисный вентиль
Защитный термостат на каждую головку цилиндра 4)
Датчик температуры масла 4)
INT69 GTML Diagnose 115-230 V AC, 50/60 Hz, вкл. Датчика перепада давления масла INT250G,
термостат на каждую головку цилиндра, (INT69 G отсутствует)
DP-Modbus Gateway 115-230 V AC, 50/60 Hz, IP00 вкл. адаптерный кабель
Modbus-LAN Gateway 230 V AC, 50/60 Hz, IP00 3)
USB-адаптер для INT69 G Diagnose и INT69 GTML Diagnose 3)
Сварной присоединительный штуцер всасывающего и напорного вентиля (при специальном запросе)
Дополнительный вентилятор
230 V Δ / 400 V Y (± 10%) - 3 - 50 Hz, 120 W,
230-265 V Δ / 400-460 V Y (± 10%) - 3 - 60 Hz, 190 W,
IP54 3)
Промежуточный адаптер запорного вентиля стороны нагнетания
Эл. двигатель для специального напряжения и частоты (при специальном запросе)

Примечания

1) Возможно только с использованием дополнительного адаптера
2) Регулятор производительности смонтирован заранее, блок управления прилагается в отдельной упаковке
3) Oтдельная упаковка
4) Установлено
