Полугерметичный компрессор Bock HGX88e/3235-4

Код товара: 2935-01

Официальная гарантия от производителя

Цена: 528166грн

Есть в наличии

Добавить в корзину

Получить дополнительную скидку

Производитель: Bock Cерия: HGX Модель: HGX88e/3235-4 Код товара: 2935-01

Доставка

- доставка курьером
- из нашего магазина в Киеве бесплатно
- из Новой Почты Курьер
Мы доставим этот товар курьером службы доставки по вашему адресу

Оплата

- Безналичными
- Наличными
- Visa/MasterCard
- Наложенным платежом

Гарантия

- 12 месяцев

Описание

В каталоге Bock представлены инновационные разработки и технологические решения в производстве двухцилиндровых, четырехцилиндровых и шестицилиндровых компрессоров. Идеальным вариантом для любой области промышленного и производственного применения станет Полугерметичный компрессор Bock HGX88e/3235-4. Производитель предлагает две серии компрессоров:

Классическая модификация с охлаждением обмоток электрического двигателя газом.
Специальная конструкция для низкотемпературного охлаждения с электрическим мотором воздушного охлаждения и устройством прямого цилиндрового всасывания.

Каталог производителя Bock представляют несколько моделей: одноступенчатые и двухступенчатые серии, четырех- или восьмиполюсные модели, тандемные образцы, компрессорно-ресиверные образцы и компрессорно-конденсаторные устройства воздушного охлаждения. Модели, такие как Полугерметичный компрессор Bock HGX88e/3235-4, отличаются массой преимуществ:

Электронный блок защиты электрического мотора со световыми датчиками;
Бесперебойная и стабильная работа;
Удобство сервисного обслуживания и ремонта;
Максимальная надежность и эффективность;
Система смазки с масляного насоса;
Совместимость с обычными или не содержащими хлора хладагентами.

Характеристики

Двигатель: 380-420V Y/YY -3- 50Hz PW
Хладагент: R404A, R507

число цилиндров / диаметр цилиндра / ход поршня	8/ 87 mm / 68 mm
объёмная производ. 50/60 Hz (1450/1740 ¹/min)	281,30 / 337,60 m³/h
напряжение ¹⁾	380-420V Y/YY -3- 50Hz PW
	440-480V Y/YY -3- 60Hz PW
соотношение обмоток	50% / 50%
макс. рабочий ток ²⁾	131,0 A
макс. потребляемая мощность ²⁾	74,6 kW
пусковой ток (с блокированным ротором) ²⁾	447,0 / 657,0 А
защита двигателя	INT69 G
класс защиты: Коробка	IР 65
вес	442 kg
макс. избыточное давление (LР/НР) ³⁾	19 / 28 bar
гнездо на линии всасывания SV	76 mm - 3 1/8 "
гнездо налинии нагнетания DV	54 mm - 2 1/8 "
смазка	Ölpumpe
тип масла для R134a, R404A, R407C/F, R507	FUCHS Reniso Triton SE 55
тип масла для R22	FUCHS Reniso SP 46
заправка масла	9,0 Ltr.
подогреватель масла в картере	230 V - 1 - 50/60 Hz, 200 W
наружные размеры длина / ширина / высота	940 / 610 / 655 mm

Примечания

1) Допуск (± 10%) относительно среднего значения диапазона напряжений. По специальному запросу возможны другие значения тока и напряжения Все данные базируются на среднем значении диапазона напряжений
2) — данные по потребляемой мощности приведены для настроенного сетевого энергоснабжения. — Учитывайте макс. рабочий ток/макс. потребляемую мощность для расположения контакторов, кабелей и предохранителей. Контактор: категория применения AC3. — макс. рабочий ток/ макс. потребляемая мощность в режиме работы с EFC (Доступен только для определенных моделей компрессоров) может быть фактически выше.
3) LP = низкое давление, HP = высокое давление

Каталоги

Эксплуатационные характеристики

Применение: Охлаждение и кондиционирование
Частота сети: 50 Hz
Напряжение: 400 V
Температура всас. газа: 20 °C
Переохлаждение (вне конденсатора): 0 K

tc [°C]	to [°C]
		-5	-10	-15	-20	-25	-30	-35	-40	-45
30	Q [W] P [kW] I [A]	234000 57,60 107,00	192000 54,10 102,00	156000 50,00 96,50	124000 45,40 90,80	97000 40,60 85,10	74300 35,70 79,70	55700 30,80 74,70	40700 26,20 70,50	29100 22,00 66,90
35	Q [W] P [kW] I [A]	216000 61,70 113,00	177000 57,30 107,00	143000 52,40 99,60	114000 47,20 93,00	88600 41,80 86,50	67600 36,40 80,50	50300 31,20 75,10	36500 26,30 70,60	25900 21,90 66,90
40	Q [W] P [kW] I [A]	198000 65,20 118,00	162000 60,00 110,00	131000 54,50 103,00	104000 48,70 94,80	80100 42,80 87,70	60900 37,00 81,10	45200 31,50 75,40	32600 26,40 70,60
45	Q [W] P [kW] I [A]	179000 68,40 122,00	146000 62,50 114,00	118000 56,20 105,00	92600 49,90 96,40	71700 43,60 88,60	54400 37,50 81,60	40200 31,70 75,60
50	Q [W] P [kW] I [A]	161000 71,10 126,00	131000 64,50 117,00	105000 57,70 107,00	82000 50,90 97,60	63400 44,20 89,30	48000 37,80 81,90	35500 31,80 75,70

to Температура кипения
tc Температура конденсации
Q Холодопроизв. компрессора
P Потребляемая мощность
I Потребляемый ток

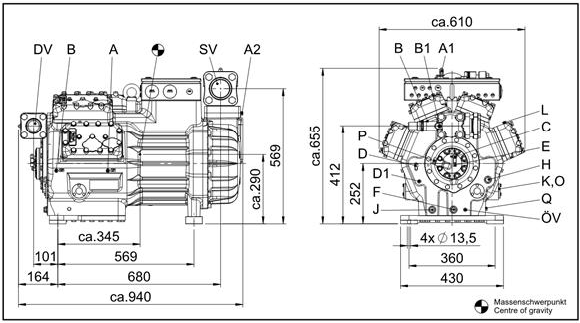

Размеры и подключения

Bock HG88e/3235-4

SV	Запорный клапан на всасывании, труба ø ¹⁾	76 mm - 3 1/8 "
DV	Запорный клапан на нагнетании, труба ø 1)	54 mm - 2 1/8 "
A	Гнездо на всасывании, незакрываемое	1/8 " NPTF
A1	Гнездо на всасывании, закрываемое	7/16 " UNF
A2	Гнездо на всасывании, незакрываемое	1/4 " NPTF
B	Гнездо на нагнетании, незакрываемое	1/8 " NPTF
B1	Гнездо на нагнетании, закрываемое	7/16 " UNF
С	Гнездо предохранителя системы контроля давления масла OIL	7/16 " UNF
D	Гнездо предохранителя системы контроля давления масла LP	7/16 " UNF
D1	Возврат масла из маслоотделителя	1/4 " NPTF
E	Манометр измерения давления масла	7/16 " UNF
F	Слив масла	M 22 x 1.5
H	Пробка для заливки масла	M 22 x 1.5
J	Подключение подогревателя масла в картере	M 22 x 1.5
K	Смотровре стекло	-
L	Гнездо защитного термостата	1/8 " NPTF
O	Гнездо регулятора уровня масла	3 x M 6
ÖV	Гнездо маслосервисный вентиль	1/4 " NPTF
P	Гнездо датчика перепада давления масла	M 20 x 1.5
Q	Гнездо датчик температуры масла	1/8" NPTF

Комплектация и аксессуары

Объём поставки

Полугерметичный восмицилиндровый поршневой компрессор с приводным двигателем
Моноблочный корпус с герметично интегрированным электродвигателем

Mаслонасос

Предохранитель обмотки с помощью терморезисторного датчика температуры и электронного расцепителя INT69 G
Ввинчиваемая крышка масляного насоса для датчика перепада давления масла DELTA-P II
Возможность присоединения регуляторов уровня масла ESK, AC+R или CARLY
Возможность присоединения регуляторов уровня масла Traxoil 1)

Заправка масла:

HG: FUCHS Reniso SP 46
HGX: FUCHS Reniso Triton SE 55
Tри смотровых стекла
клапан-ограничитель давления
Запорный клапан на стороне всасывания и нагнетания
Наполнение защитным газом
4 амортизатора в отд. упаковке

Аксессуары

Регулятор производительности 230 V - 1 - 50/60 Hz, IP65
1-3 регулятор производительности= 75/50/25% остаточная мощность 2)
Нагрев масла 230 V - 1 - 50/60 Hz, 200 W
Предохранительный выключатель в случае нехватки давления масла MP 54 230 V - 1 - 50/60 Hz, IP20 3)
Датчика перепада давления масла DELTA-P II 220-240 V - 1 - 50/60 Hz 3)
Маслосервисный вентиль
Защитный термостат на каждую головку цилиндра 4)
Датчик температуры масла 4)
INT69 GTML Diagnose 115-230 V AC, 50/60 Hz, вкл. Датчика перепада давления масла INT250G,
термостат на каждую головку цилиндра, (INT69 G отсутствует)
DP-Modbus Gateway 115-230 V AC, 50/60 Hz, IP00 вкл. адаптерный кабель
Modbus-LAN Gateway 230 V AC, 50/60 Hz, IP00 3)
USB-адаптер для INT69 G Diagnose и INT69 GTML Diagnose 3)
Сварной присоединительный штуцер всасывающего и напорного вентиля (при специальном запросе)
Дополнительный вентилятор
230 V Δ / 400 V Y (± 10%) - 3 - 50 Hz, 120 W,
230-265 V Δ / 400-460 V Y (± 10%) - 3 - 60 Hz, 190 W,
IP54 3)
Промежуточный адаптер запорного вентиля стороны нагнетания
Эл. двигатель для специального напряжения и частоты (при специальном запросе)

Примечания

1) Возможно только с использованием дополнительного адаптера
2) Регулятор производительности смонтирован заранее, блок управления прилагается в отдельной упаковке
3) Oтдельная упаковка
4) Установлено
