Полугерметичный компрессор GEA Bock HGX56e/1155-4 (14940)
- доставка курьером
- из нашего магазина в Киеве бесплатно
- из Новой Почты Курьер
Мы доставим этот товар курьером службы доставки по вашему адресу
- Безналичными
- Наличными
- Visa/MasterCard
- Наложенным платежом
- 12 месяцев
Описание
В каталоге Bock представлены инновационные разработки и технологические решения в производстве двухцилиндровых, четырехцилиндровых и шестицилиндровых компрессоров. Идеальным вариантом для любой области промышленного и производственного применения станет Полугерметичный компрессор GEA Bock HGX56e/1155-4 (14940). Производитель предлагает две серии компрессоров:
- Классическая модификация с охлаждением обмоток электрического двигателя газом.
- Специальная конструкция для низкотемпературного охлаждения с электрическим мотором воздушного охлаждения и устройством прямого цилиндрового всасывания.
Каталог производителя Bock представляют несколько моделей: одноступенчатые и двухступенчатые серии, четырех- или восьмиполюсные модели, тандемные образцы, компрессорно-ресиверные образцы и компрессорно-конденсаторные устройства воздушного охлаждения. Модели, такие как Полугерметичный компрессор GEA Bock HGX56e/1155-4 (14940), отличаются массой преимуществ:
- Электронный блок защиты электрического мотора со световыми датчиками;
- Бесперебойная и стабильная работа;
- Удобство сервисного обслуживания и ремонта;
- Максимальная надежность и эффективность;
- Система смазки с масляного насоса;
- Совместимость с обычными или не содержащими хлора хладагентами.
Характеристики
Число цилиндров / Ø цилиндра / ход поршня | 4 / 70 mm / 50 mm |
Объемная подача 50/60Гц (1450/1740 ¹/мин) | 100,40 / 120,50 m³/h |
Напряжение питания | 380-420V Y/YY -3- 50Hz PW |
440-480V Y/YY -3- 60Hz PW | |
Соотношение обмоток ЭД | 50% / 50% |
Макс. рабочий ток | 46,9 A |
Макс. потребляемая мощность | 28,0 kW |
Пусковой ток (с блокированным ротором) | 149,0 / 246,0 A |
Защита электродвигателя | INT69 G |
Класс защиты: клем. коробка | IP 65 |
Вес | 212 kg |
Макс. допустимое давление (LP/HP) | 19 / 28 bar |
Присоединение линии всасывания SV | 54 mm - 2 1/8 " |
Присоединение линии нагнетания DV | 35 mm - 1 3/8 " |
Смазка | Масляный насос |
Тип масла для R134a, R404A, R407C/F, R507, R448A, R449A | FUCHS Reniso Triton SE 55 |
Тип масла для R22 | FUCHS Reniso SP 46 |
Заправка масла | 1,8 Ltr. |
Подогреватель масла в картере | 230 V - 1 - 50/60 Hz, 160 W |
Габаритные размеры длина / ширина / высота | 738 / 436 / 429 mm |
Применение без ограничений
Дополнительное охлаждение или уменьшение температуры всасываемого газа (Δtoh<20K)
Каталоги

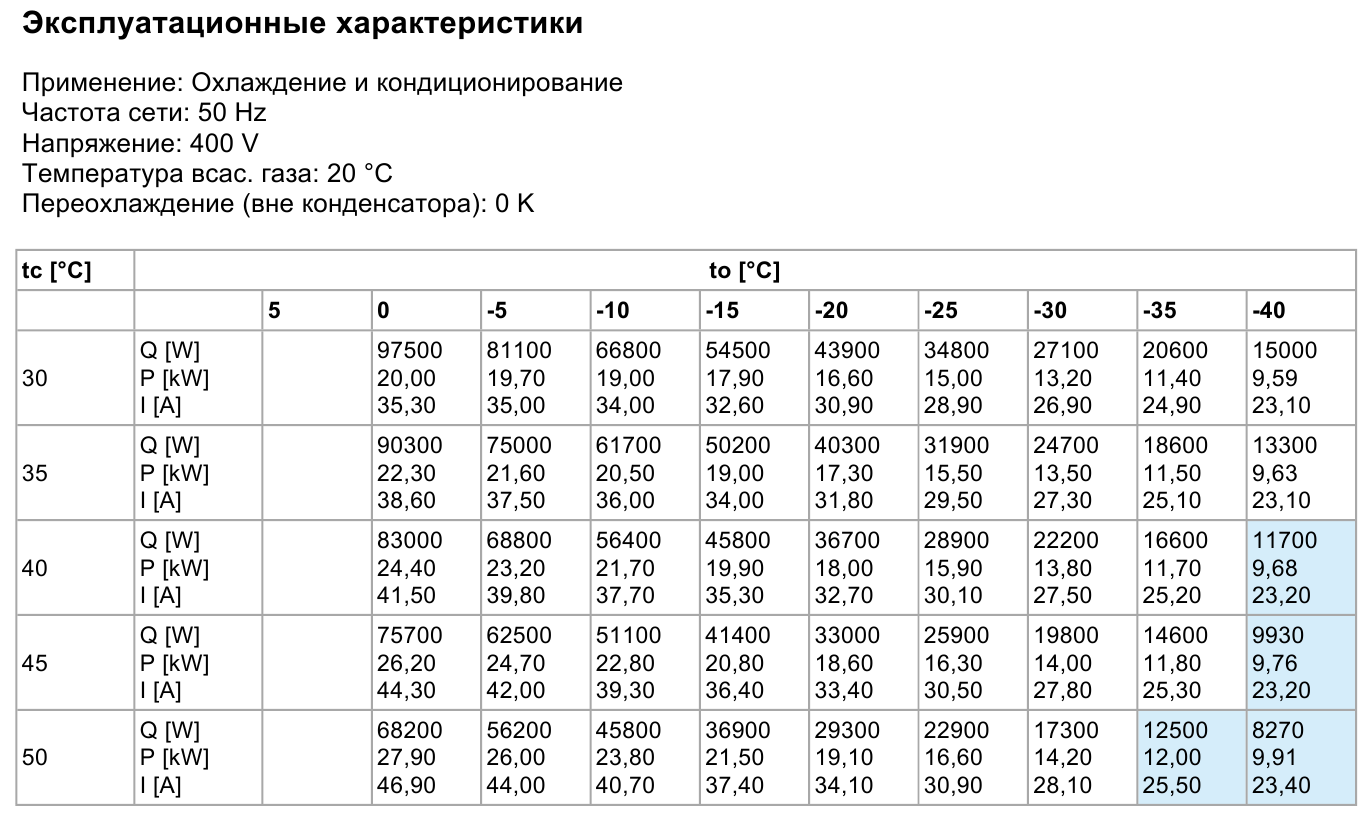

Эксплуатационные характеристики

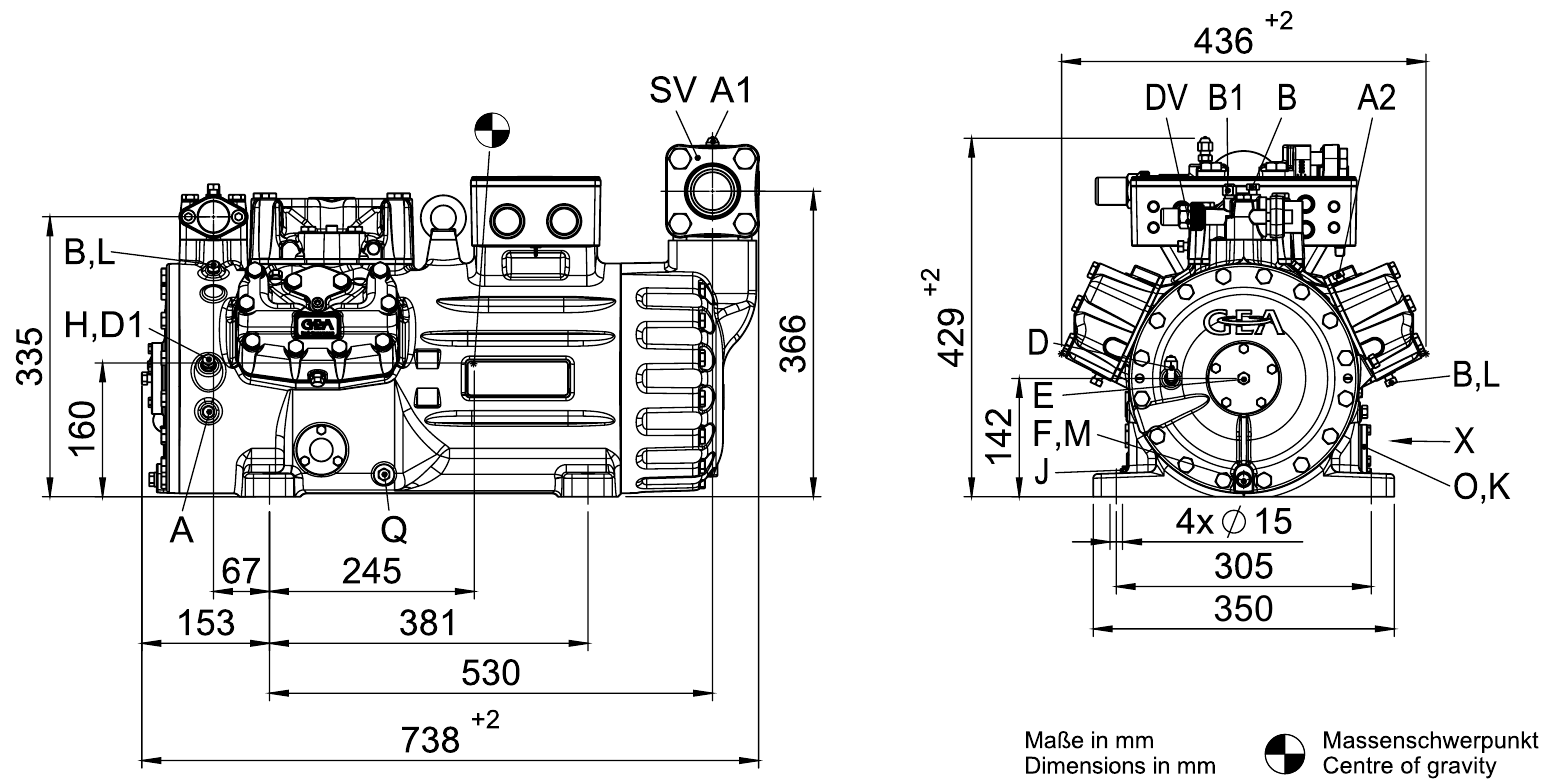

Размеры и подключения
Размеры и подключения | ||
SV | Запорный клапан на всасывании, труба ø | 54 mm - 2 1/8 " |
DV | Запорный клапан на нагнетании, труба ø | 35 mm - 1 3/8 " |
A | Подключение на всывании, неблокируемое | 1/8 " NPTF |
A1 | Подключение на всывании, блокируемое | 7/16 " UNF |
A2 | Подключение на всывании, неблокируемое | 1/8 " NPTF |
B | Подключение на нагнетании, неблокируемое | 1/8 " NPTF |
B1 | Подключение на нагнетании, блокируемое | 7/16 " UNF |
D | Подключение реле контроля масла LP | 7/16 " UNF |
D1 | Возврат масла из маслоотделителя | 1/4 " NPTF |
E | Подключение манометра для измерения давления масла | 1/8 " NPTF |
F | Слив масла | M 12 x 1.5 |
H | Пробка для заливки масла | 1/4 " NPTF |
J | Подогреватель масла в картере | Ø 15 mm |
K | Смотровое стекло | 3 x M 6 |
L | Подключение защитного термостата на нагнетании | 1/8 " NPTF |
M | Масляный фильтр | M 12 x 1.5 |
O | Подключение регулятора уровня масла | 3 x M 6 |
Q | Подключение датчика температуры масла | 1/8" NPTF |
Объём поставки и аксессуары
Объём поставки |
Полугерметичный 6-ти цилиндровый компрессор с электродвигателем Единый корпус |
Mасляный насос |
Защита обмоток электродвигателя PTC датчиками, подключенными к блоку INT69 G |
Возможность подключения регуляторов уровня масла ESK, AC+R или CARLY |
Возможность подключения регуляторов уровня масла Traxoil |
Возможность подключения дифференциального реле контроля смазки MP54 |
Заправка масла: HG: FUCHS Reniso SP 46 HGX: FUCHS Reniso Triton SE 56 |
Смотровое стекло |
Декомпрессионный клапан |
Всасывающий и нагнетательный клапаны |
Заправка инертным газом |
4 виброопоры в упаковке |
Аксессуары |
Разгрузка пуска с помощью плавного пуска ESS (Electronic Soft Start), 400В - 3ф - 50/60Гц, IP20 (клеммы IP00) для установки в щите управления |
Регулятор производительности 230В - 1ф - 50/60Гц, IP65 ступени производительности 66/33% |
Крышка цилиндров подготовлена для регулятора производительности |
ТЭН подогрева 230В - 1ф - 50/60Вт, 160 Вт |
Дифференциальное реле контроля смазки MP54 230В - 1ф - 50/60Гц, IP21 |
Дифференциальное реле контроля смазки DELTA-P II 220-240В - 1ф - 50/60 Hz |
Фланец подготовлен для подключение дифференциального реле контроля смазки DELTA-P II |
Защитный термостат на каждую крышку цилиндров |
Датчик температуры масла |
INT69 G Diagnose 115-230В AC, 50/60Гц, IP00 (вместо INT69 G) |
DP-Modbus Gateway 115-230В AC, 50/60Гц, IP00 вкл. кабель для подключения |
Modbus-LAN Gateway 230В AC, 50/60Гц, IP00 |
USB кабель для подключения к INT69 G Diagnose |
Присоедиение нагнетального и всасывающего клапанов под сварку (по запросу) |
Дополнительный вентилятор обдува 230 V AC - 1 - 50 Hz, 97 W, IP44 230 V AC - 1 - 60 Hz, 128 W |
Электродвигатель другого напряжения и частоты (по запросу) |
