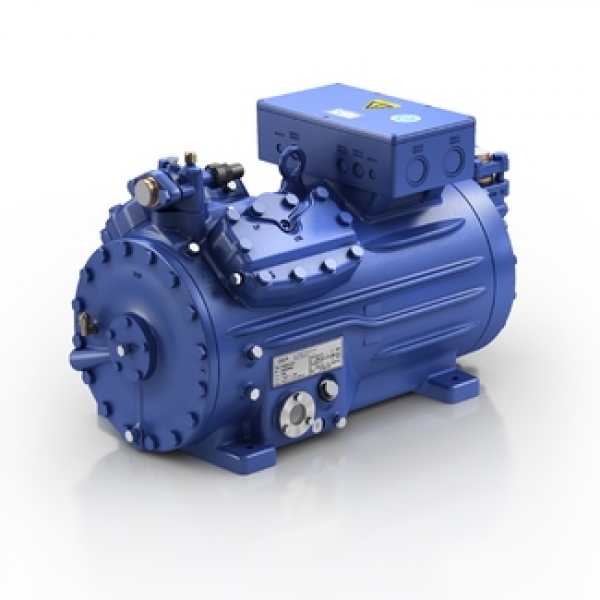

Полугерметичный компрессор Bock HGX44e/770-4S

Код товара: 2914-01

Официальная гарантия от производителя

Цена: 173737грн

Есть в наличии

Добавить в корзину

Получить дополнительную скидку

Производитель: Bock Cерия: HGX Модель: HGX44e/770-4S Код товара: 2914-01

Доставка

- доставка курьером
- из нашего магазина в Киеве бесплатно
- из Новой Почты Курьер
Мы доставим этот товар курьером службы доставки по вашему адресу

Оплата

- Безналичными
- Наличными
- Visa/MasterCard
- Наложенным платежом

Гарантия

- 12 месяцев

Описание

В каталоге Bock представлены инновационные разработки и технологические решения в производстве двухцилиндровых, четырехцилиндровых и шестицилиндровых компрессоров. Идеальным вариантом для любой области промышленного и производственного применения станет Полугерметичный компрессор Bock HGX44e/770-4S. Производитель предлагает две серии компрессоров:

Классическая модификация с охлаждением обмоток электрического двигателя газом.
Специальная конструкция для низкотемпературного охлаждения с электрическим мотором воздушного охлаждения и устройством прямого цилиндрового всасывания.

Каталог производителя Bock представляют несколько моделей: одноступенчатые и двухступенчатые серии, четырех- или восьмиполюсные модели, тандемные образцы, компрессорно-ресиверные образцы и компрессорно-конденсаторные устройства воздушного охлаждения. Модели, такие как Полугерметичный компрессор Bock HGX44e/770-4S, отличаются массой преимуществ:

Электронный блок защиты электрического мотора со световыми датчиками;
Бесперебойная и стабильная работа;
Удобство сервисного обслуживания и ремонта;
Максимальная надежность и эффективность;
Система смазки с масляного насоса;
Совместимость с обычными или не содержащими хлора хладагентами.

Характеристики

Двигатель: 380-420V Y/YY -3- 50Hz PW
Хладагент: R404A, R507

число цилиндров / диаметр цилиндра / ход поршня	4/ 70 mm / 50 mm
объёмная производ. 50/60 Hz (1450/1740 ¹/min)	67,00 / 80,40 m³/h
напряжение ¹⁾	380-420V Y/YY -3- 50Hz PW
	440-480V Y/YY -3- 60Hz PW
соотношение обмоток	70% / 30%
макс. рабочий ток ²⁾	35,0 A
макс. потребляемая мощность ²⁾	21,4 kW
пусковой ток (с блокированным ротором) ²⁾	133,0 / 171,0 А
защита двигателя	INT69 G
класс защиты: Коробка	IР 65
вес	168 kg
макс. избыточное давление (LР/НР) ³⁾	19 / 28 bar
гнездо на линии всасывания SV	42 mm - 1 5/8 "
гнездо налинии нагнетания DV	28 mm - 1 1/8 "
смазка	масляный насос
тип масла для R134a, R404A, R407C/F, R507	FUCHS Reniso Triton SE 55
тип масла для R22	FUCHS Reniso SP 46
заправка масла	2,3 Ltr.
подогреватель масла в картере	230 V - 1 - 50/60 Hz, 160 W
наружные размеры длина / ширина / высота	695 / 360 / 385 mm

Примечания

1) Допуск (± 10%) относительно среднего значения диапазона напряжений. По специальному запросу возможны другие значения тока и напряжения Все данные базируются на среднем значении диапазона напряжений
2) — данные по потребляемой мощности приведены для настроенного сетевого энергоснабжения. — Учитывайте макс. рабочий ток/макс. потребляемую мощность для расположения контакторов, кабелей и предохранителей. Контактор: категория применения AC3. — макс. рабочий ток/ макс. потребляемая мощность в режиме работы с EFC (Доступен только для определенных моделей компрессоров) может быть фактически выше.
3) LP = низкое давление, HP = высокое давление

Каталоги

Эксплуатационные характеристики

Применение: Охлаждение и кондиционирование
Частота сети: 50 Hz
Напряжение: 400 V
Температура всас. газа: 20 °C
Переохлаждение (вне конденсатора): 0 K

tc [°C]	to [°C]
		0	-5	-10	-15	-20	-25	-30	-35	-40	-45
30	Q [W] P [kW] I [A]	65300 12,80 22,40	54300 12,60 22,10	44700 12,10 21,50	36500 11,50 20,70	29400 10,60 19,60	23300 9,62 18,40	18100 8,51 17,10	13800 7,34 15,80	10100 6,16 14,60	6840 5,02 13,60
35	Q [W] P [kW] I [A]	60500 14,20 24,40	50200 13,80 23,70	41300 13,00 22,80	33600 12,10 21,50	27000 11,10 20,20	21300 9,94 18,70	16500 8,70 17,30	12400 7,43 15,90	8880 6,19 14,70	5840 5,01 13,60
40	Q [W] P [kW] I [A]	55600 15,50 26,30	46100 14,80 25,20	37800 13,80 23,80	30700 12,70 22,30	24500 11,50 20,70	19300 10,20 19,10	14900 8,86 17,50	11100 7,51 16,00	7750 6,22 14,70	4860 5,02 13,60
45	Q [W] P [kW] I [A]	50700 16,70 28,00	41900 15,70 26,50	34300 14,50 24,80	27700 13,20 23,00	22100 11,80 21,20	17300 10,40 19,30	13200 9,00 17,60	9700 7,59 16,10	6640 6,27 14,70	3900 5,07 13,60
50	Q [W] P [kW] I [A]	45700 17,80 29,60	37600 16,50 27,80	30700 15,20 25,70	24700 13,70 23,70	19600 12,20 21,60	15300 10,60 19,60	11600 9,15 17,80	8360 7,70 16,20	5530 6,37 14,80

to Температура кипения
tc Температура конденсации
Q Холодопроизв. компрессора
P Потребляемая мощность
I Потребляемый ток

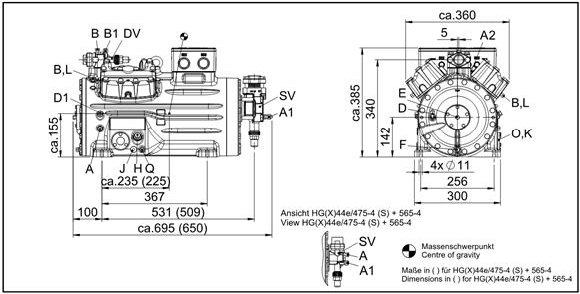

Размеры и подключения

Bock HG44e/770-4 S

SV	Запорный клапан на всасывании, труба ø ¹⁾	42 mm - 1 5/8 "
DV	Запорный клапан на нагнетании, труба ø 1)	28 mm - 1 1/8 "
A	Гнездо на всасывании, незакрываемое	1/4 " NPTF
A1	Гнездо на всасывании, закрываемое	7/16 " UNF
A2	Гнездо на всасывании, незакрываемое	1/8 " NPTF
B	Гнездо на нагнетании, незакрываемое	1/8 " NPTF
B1	Гнездо на нагнетании, закрываемое	7/16 " UNF
D	Гнездо предохранителя системы контроля давления масла LP	7/16 " UNF
D1	Возврат масла из маслоотделителя	1/4 " NPTF
E	Манометр измерения давления масла	1/8 " NPTF
F	Слив масла	1/4 " NPTF
H	Пробка для заливки масла	M 22 x 1.5
J	Подключение подогревателя масла в картере	Ø 15 mm
K	Смотровре стекло	3 x M 6
L	Гнездо защитного термостата	1/8 " NPTF
O	Гнездо регулятора уровня масла	3 x M 6
Q	Гнездо датчик температуры масла	1/8" NPTF

Комплектация и аксессуары

Объём поставки

Полугерметичный четырехцилиндровый поршневой компрессор с приводным двигателем
Моноблочный корпус с герметично интегрированным электродвигателем

Mаслонасос

Предохранитель обмотки с помощью терморезисторного датчика температуры и электронного расцепителя INT69 G
Возможность присоединения регуляторов уровня масла ESK, AC+R или CARLY
Возможность присоединения регуляторов уровня масла Traxoil 1)
Возможность подключения выключателя с предохранительной блокировкой для давления масла MP 54

Заправка масла:

HG: FUCHS Reniso SP 46
HGX: FUCHS Reniso Triton SE 55
Смотровое стекло
клапан-ограничитель давления
Запорный клапан на стороне всасывания и нагнетания
Наполнение защитным газом
4 амортизатора в отд. упаковке

Аксессуары

Разгрузка при подаче через ESS (Electronic Soft Start), 400 V - 3 - 50/60 Hz, IP20 (соединительные зажимы IP00) для монтажа распределительного шкафа 2)
Регулятор мощности 230 V - 1 - 50/60 Hz, IP65
1 регулятор мощности= 50% остаточная мощность
Головки цилиндров подготовленные для подкл. регулятора мощности
Нагрев масла 230 V - 1 - 50/60 Hz, 146 W
Предохранительный выключатель в случае нехватки давления масла MP 54 230 V - 1 - 50/60 Hz, IP20 2)
Датчика перепада давления масла DELTA-P II 220-240 V - 1 - 50/60 Hz 2)
Маслосервисный вентиль
Теплозащитный термостат в зависимости от компрессора, возможно 2x
Датчик температуры масла 2)
INT69 G Diagnose 115-230 V AC, 50/60 Hz, IP00 (INT69 G отсутствует)
DP-Modbus Gateway 115-230 V AC, 50/60 Hz, IP00 вкл. адаптерный кабель 2)
Modbus-LAN Gateway 230 V AC, 50/60 Hz, IP00 2)
USB-адаптер для INT69 G Diagnose 2)
Сварной присоединительный штуцер всасывающего и напорного вентиля (при специальном запросе)
Промежуточный фланец для запорного вентиля нагнетания на отводе от маслонасоса с правой или с левой сторон
Дополнительный вентилятор
230 V Δ / 400 V Y (± 10%) - 3 - 50 Hz, 120 W,
230-265 V Δ / 400-460 V Y (± 10%) - 3 - 60 Hz, 190 W,
IP54 2)
Задний фланец крепления подшипника подготовлен для датчика дифференциального давления масла DELTA-P II
Эл. двигатель для специального напряжения и частоты (при специальном запросе)

Примечания

1) Возможно только с использованием дополнительного адаптера
2) Oтдельная упаковка
