Полугерметичный компрессор Bock HGX22e/160-4

Код товара: 2895-01

Официальная гарантия от производителя

Цена: 57427грн

Есть в наличии

Добавить в корзину

Получить дополнительную скидку

Производитель: Bock Cерия: HGX Модель: HGX22e/160-4 Код товара: 2895-01

Доставка

- доставка курьером
- из нашего магазина в Киеве бесплатно
- из Новой Почты Курьер
Мы доставим этот товар курьером службы доставки по вашему адресу

Оплата

- Безналичными
- Наличными
- Visa/MasterCard
- Наложенным платежом

Гарантия

- 12 месяцев

Описание

В каталоге Bock представлены инновационные разработки и технологические решения в производстве двухцилиндровых, четырехцилиндровых и шестицилиндровых компрессоров. Идеальным вариантом для любой области промышленного и производственного применения станет Полугерметичный компрессор Bock HGX22e/160-4. Производитель предлагает две серии компрессоров:

Классическая модификация с охлаждением обмоток электрического двигателя газом.
Специальная конструкция для низкотемпературного охлаждения с электрическим мотором воздушного охлаждения и устройством прямого цилиндрового всасывания.

Каталог производителя Bock представляют несколько моделей: одноступенчатые и двухступенчатые серии, четырех- или восьмиполюсные модели, тандемные образцы, компрессорно-ресиверные образцы и компрессорно-конденсаторные устройства воздушного охлаждения. Модели, такие как Полугерметичный компрессор Bock HGX22e/160-4, отличаются массой преимуществ:

Электронный блок защиты электрического мотора со световыми датчиками;
Бесперебойная и стабильная работа;
Удобство сервисного обслуживания и ремонта;
Максимальная надежность и эффективность;
Система смазки с масляного насоса;
Совместимость с обычными или не содержащими хлора хладагентами.

Характеристики

Двигатель: 220-240V Δ / 380-420V Y -3- 50Hz
Хладагент: R404A, R507

число цилиндров / диаметр цилиндра / ход поршня	2 / 50 mm / 40 mm
объёмная производ. 50/60 Hz (1450/1740 ¹/min)	13,70 / 16,40 m³/h
напряжение ¹⁾	220-240V Δ / 380-420V Y -3- 50Hz
	265-290V Δ / 440-480V Y -3- 60Hz
макс. рабочий ток ²⁾	11,1 / 6,4 A
макс. потребляемая мощность ²⁾	3,7 kW
пусковой ток (с блокированным ротором) ²⁾	69,0 / 40,0 А
защита двигателя	МР10
класс защиты: Коробка	IР 66
вес	74 kg
макс. избыточное давление (LР/НР) ³⁾	19 / 28 bar
гнездо на линии всасывания SV	22 mm - 7/8 "
гнездо налинии нагнетания DV	16 mm - 5/8 "
смазка	масляный насос
тип масла для R134a, R404A, R407C/F, R507	FUCHS Reniso Triton SE 55
тип масла для R22	FUCHS Reniso SP 46
заправка масла	1,0 Ltr.
наружные размеры длина / ширина / высота	470 / 240 / 310 mm

Примечания

1) Допуск (± 10%) относительно среднего значения диапазона напряжений. По специальному запросу возможны другие значения тока и напряжения Все данные базируются на среднем значении диапазона напряжений
2) — данные по потребляемой мощности приведены для настроенного сетевого энергоснабжения. — Учитывайте макс. рабочий ток/макс. потребляемую мощность для расположения контакторов, кабелей и предохранителей. Контактор: категория применения AC3. — макс. рабочий ток/ макс. потребляемая мощность в режиме работы с EFC (Доступен только для определенных моделей компрессоров) может быть фактически выше.
3) LP = низкое давление, HP = высокое давление

Каталоги

Эксплуатационные характеристики

Применение: Охлаждение и кондиционирование
Частота сети: 50 Hz
Напряжение: 400 V
Температура всас. газа: 20 °C
Переохлаждение (вне конденсатора): 0 K

tc [°C]	to [°C]
		-5	-10	-15	-20	-25	-30	-35	-40	-45
	Q [W]	10900	8980	7320	5850	4560	3450	2510	1750	1170
30	P [kW]	2,73	2,62	2,47	2,29	2,07	1,84	1,59	1,34	1,08
	I [A]	5,05	4,91	4,72	4,49	4,25	3,99	3,75	3,52	3,32
	Q [W]	10000	8260	6710	5330	4130	3090	2230	1530	996
35	P [kW]	2,96	2,8	2,6	2,38	2,14	1,88	1,61	1,34	1,08
	I [A]	5,36	5,14	4,89	4,61	4,32	4,03	3,76	3,52	3,31
	Q [W]	9170	7540	6090	4810	3700	2750	1960	1330	851
40	P [kW]	3,17	2,96	2,72	2,47	2,19	1,91	1,62	1,34	1,07
	I [A]	5,65	5,36	5,04	4,71	4,38	4,06	3,77	3,52	3,31
	Q [W]	8330	6820	5480	4300	3280	2410	1700	1140	726
45	P [kW]	3,35	3,1	2,83	2,53	2,23	1,92	1,62	1,33	1,05
	I [A]	5,92	5,56	5,18	4,8	4,42	4,08	3,77	3,51	3,3
	Q [W]	7480	6090	4860	3790	2860	2090	1460	972
50	P [kW]	3,51	3,22	2,9	2,58	2,25	1,92	1,6	1,3
	I [A]	6,15	5,72	5,29	4,86	4,45	4,08	3,76	3,49

to Температура кипения
tc Температура конденсации
Q Холодопроизв. компрессора
P Потребляемая мощность
I Потребляемый ток

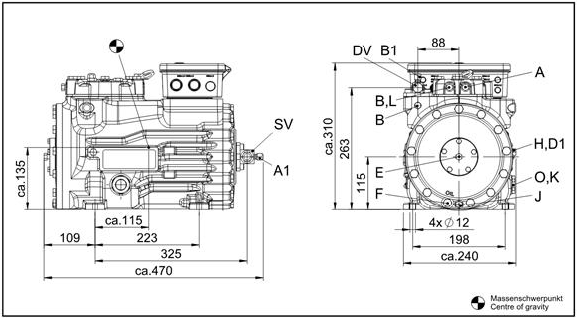

Размеры и подключения

Bock HG22e/160-4

SV	Запорный клапан на всасывании, труба ø ¹⁾	22 mm - 7/8 "
DV	Запорный клапан на нагнетании, труба ø 1)	16 mm - 5/8 "
A	Гнездо на всасывании, незакрываемое	1/8 " NPTF
A1	Гнездо на всасывании, закрываемое	7/16 " UNF
B	Гнездо на нагнетании, незакрываемое	1/8 " NPTF
B1	Гнездо на нагнетании, закрываемое	7/16 " UNF
D1	Возврат масла из маслоотделителя	1/4 " NPTF
E	Манометр измерения давления масла	1/8 " NPTF
F	Слив масла	M 10
H	Пробка для заливки масла	1/4 " NPTF
J	Подключение подогревателя масла в картере	3/8 " NPTF
K	Смотровре стекло	1 1/8" - 18 UNEF
L	Гнездо защитного термостата	1/8 " NPTF
O	Гнездо регулятора уровня масла	1 1/8" - 18 UNEF

Комплектация и аксессуары

Объём поставки

Полугерметичный двухцилиндровый поршневой компрессор с приводным двигателем Моноблочный корпус с герметично интегрированным электродвигателем

Mаслонасос
Предохранитель обмотки с помощью терморезисторного датчика температуры и электронного расцепителя MP10
Возможность присоединения регуляторов уровня масла ESK, Traxoil, AC+R или CARLY 1)

Заправка масла:

HG: FUCHS Reniso SP 46
HGX: FUCHS Reniso Triton SE 55
Смотровое стекло
Запорный клапан на стороне всасывания и нагнетания
Наполнение защитным газом
4 амортизатора в отд. упаковке

Аксессуары

Разгрузка при подаче через ESS (Electronic Soft Start), 400 V - 3 - 50/60 Hz, IP20 (соединительные зажимы IP00) для монтажа распределительного шкафа 2)
Бесступенчатая регулировка частоты вращения с помощью EFC (Electronic Frequency Control).
компактноая установка на компрессоре
HA/HG12P: IP65
HA22P/HG22e, HA34P/HG34e: IP54
Подогрев масла в картере
110-240 V — 1 — 50/60 Hz, 50-120 W, IP66
саморегулируемый подогрев PTC
Защитный термостат на каждую головку цилиндра 3)
Дополнительный вентилятор
230 V Δ / 400 V Y (± 10%) - 3 - 50 Hz, 120 W,
230-265 V Δ / 400-460 V Y (± 10%) - 3 - 60 Hz, 190 W, IP54 2)

Эл. двигатель для специального напряжения и частоты (при специальном запросе)

Примечания

1) Возможно только с использованием дополнительного адаптера
2) Oтдельная упаковка
3) Установлено
