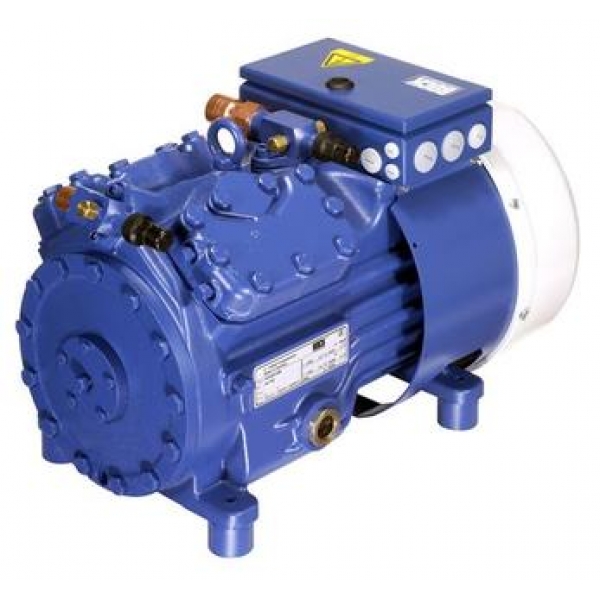

Полугерметичный компрессор Bock HAX34P/215-4

Код товара: 2975-01

Официальная гарантия от производителя

Цена: 78619грн

Есть в наличии

Добавить в корзину

Получить дополнительную скидку

Производитель: Bock Cерия: HAX Модель: HAX34P/215-4 Код товара: 2975-01

Доставка

- доставка курьером
- из нашего магазина в Киеве бесплатно
- из Новой Почты Курьер
Мы доставим этот товар курьером службы доставки по вашему адресу

Оплата

- Безналичными
- Наличными
- Visa/MasterCard
- Наложенным платежом

Гарантия

- 12 месяцев

Описание

В каталоге Bock представлены инновационные разработки и технологические решения в производстве двухцилиндровых, четырехцилиндровых и шестицилиндровых компрессоров. Идеальным вариантом для любой области промышленного и производственного применения станет Полугерметичный компрессор Bock HAX34P/215-4. Производитель предлагает две серии компрессоров:

Классическая модификация с охлаждением обмоток электрического двигателя газом.
Специальная конструкция для низкотемпературного охлаждения с электрическим мотором воздушного охлаждения и устройством прямого цилиндрового всасывания.

Каталог производителя Bock представляют несколько моделей: одноступенчатые и двухступенчатые серии, четырех- или восьмиполюсные модели, тандемные образцы, компрессорно-ресиверные образцы и компрессорно-конденсаторные устройства воздушного охлаждения. Модели, такие как Полугерметичный компрессор Bock HAX34P/215-4, отличаются массой преимуществ:

Электронный блок защиты электрического мотора со световыми датчиками;
Бесперебойная и стабильная работа;
Удобство сервисного обслуживания и ремонта;
Максимальная надежность и эффективность;
Система смазки с масляного насоса;
Совместимость с обычными или не содержащими хлора хладагентами.

Характеристики

Двигатель: 220-240V Δ / 380-420V Y -3- 50Hz
Хладагент: R404A, R507

<td "263">4 / 41,5 mm / 40 mm

число цилиндров / диаметр цилиндра / ход поршня
объёмная производ. 50/60 Hz (1450/1740 ¹/min)	18,80 / 22,60 m³/h
напряжение 1)	220-240V Δ / 380-420V Y -3- 50Hz
	265-290V Δ / 440-480V Y -3- 60Hz
макс. рабочий ток 2)	12,1 / 7,0 A
макс. потребляемая мощность 2)	4,0 kW
пусковой ток (с блокированным ротором) 2)	87,0 / 50,0 A
защита двигателя	MP10
класс защиты: клем. коробка / вентилятор НА	IP 66 / IP 44
напряжение вентилятор НА	230 V - 1 - 50/60 Hz, 72 W
вес	98 kg
макс. избыточное давление (LР/НР) 3)	19 / 28 bar
гнездо на линии всасывания SV	22 mm - 7/8 "
гнездо налинии нагнетания DV	16 mm - 5/8 "
смазка	масляный насос
тип масла для R143a, R404А, R407C/F, R507	FUCHS Reniso Triton SE 55
тип масла для R22	FUCHS Reniso SP 46
заправка масла	1,3 Ltr.
наружные размеры длина / ширина / высота	575 / 300 / 345 mm

Примечания

1) Допуск (± 10%) относительно среднего значения диапазона напряжений. По специальному запросу возможны другие значения тока и напряжения Все данные базируются на среднем значении диапазона напряжений
2) — данные по потребляемой мощности приведены для настроенного сетевого энергоснабжения. — Учитывайте макс. рабочий ток/макс. потребляемую мощность для расположения контакторов, кабелей и предохранителей. Контактор: категория применения AC3. — макс. рабочий ток/ макс. потребляемая мощность в режиме работы с EFC (Доступен только для определенных моделей компрессоров) может быть фактически выше.
3) LP = низкое давление, HP = высокое давление

Каталоги

Эксплуатационные характеристики

Применение: Охлаждение и кондиционирование
Частота сети: 50 Hz
Напряжение: 400 V
Температура всас. газа: 20 °C
Переохлаждение (вне конденсатора): 0 K

to [°C]	to [°C]
		-20	-25	-30	-35	-40	-45	-50
	Q [W]	8050	6450	5080	3900	2920	2130	1500
30	P [kW]	3,26	2,9	2,57	2,24	1,92	1,6	1,29
	I [A]	5,96	5,51	5,1	4,73	4,39	4,07	3,77
	Q [W]	7390	5910	4630	3550	2640	1900	1320
35	P [kW]	3,42	3,03	2,66	2,3	1,95	1,6	1,25
	I [A]	6,17	5,67	5,21	4,8	4,42	4,07	3,75
	Q [W]	6740	5380	4200	3200	2350	1670	1120
40	P [kW]	3,55	3,13	2,72	2,33	1,94	1,56	1,18
	I [A]	6,34	5,79	5,29	4,83	4,41	4,03	3,68
	Q [W]	6100	4850	3770	2840	2070	1430	913
45	P [kW]	3,66	3,2	2,76	2,33	1,91	1,49	1,08
	I [A]	6,49	5,88	5,33	4,83	4,38	3,97	3,6
	Q [W]	5470	4320	3330	2480	1770	1180	692
50	P [kW]	3,77	3,27	2,79	2,32	1,86	1,41	0,97
	I [A]	6,63	5,97	5,37	4,82	4,33	3,89	3,5

to Температура кипения
tc Температура конденсации
Q Холодопроизв. компрессора
P Потребляемая мощность
I Потребляемый ток

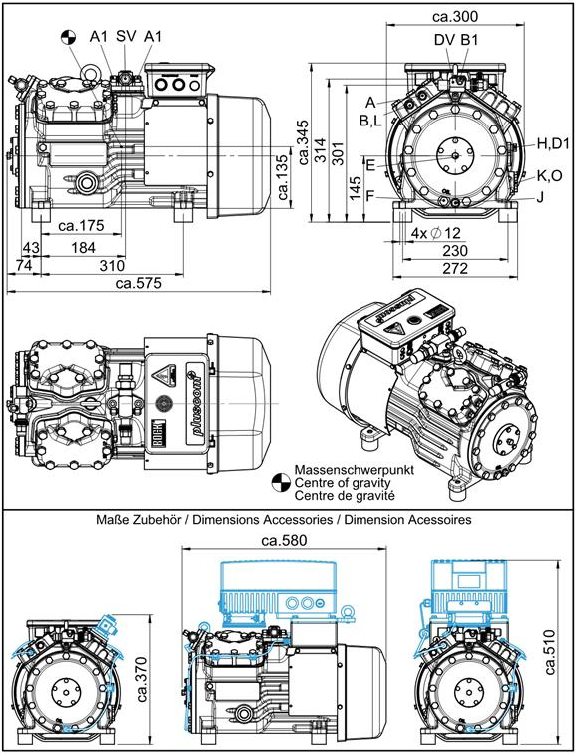

Размеры и подключения

Bock HA34P/215-4

<col "64" /> <col "312" /> <col "120" /> <td "312">Запорный клапан на всасывании, труба ø 1)<td "120">22 mm - 7/8 "

SV
DV	Запорный клапан на нагнетании, труба ø 1)	16 mm - 5/8 "
A	Гнездо на всасывании, незакрываемое	1/8 " NPTF
A1	Гнездо на всасывании, закрываемое	7/1б " UNF
B	Гнездо на нагнетании, незакрываемое	1/8 " NPTF
B1	Гнездо на нагнетании, закрываемое	7/1б " UNF
D1	Возврат масла из маслоотделителя	1/4 " NPTF
E	Манометр измерения давления масла	1/8 " NPTF
F	Слив масла	M 10
H	Пробка для заливки масла	1/4 " NPTF
J	Подключение подогревателя масла в картере	3/8 " NPTF
K	Смотровре стекло	1 1/8 " - 18 UNEF
L	Гнездо защитного термостата	1/8 " NPTF
O	Гнездо регулятора уровня масла	1 1/8 " - 18 UNEF

Комплектация и аксессуары

Объём поставки

Полугерметичный двухцилиндровый поршневой компрессор с приводным двигателем Моноблочный корпус с герметично интегрированным электродвигателем
Mаслонасос
Охлаждение мотора с помощью встроенного вентилятора с воздухопроводящим колпаком .
230 V — 1 — 50/60 Hz, 72 W, 0,53 A
Предохранитель обмотки с помощью терморезисторного датчика температуры и электронного расцепителя MP10
Возможность присоединения регуляторов уровня масла ESK, Traxoil, AC+R или CARLY 1)
Заправка масла:
HA: FUCHS Reniso SP 46
HAX: FUCHS Reniso Triton SE 55
Смотровое стекло
Запорный клапан на стороне всасывания и нагнетания
Наполнение защитным газом
4 амортизатора в отд. упаковке

Аксессуары

Разгрузка при подаче через ESS (Electronic Soft Start), 400 V - 3 - 50/60 Hz, IP20 (соединительные зажимы
IP00) для монтажа распределительного шкафа
Регулятор мощности 230 V - 1 - 50/60 Hz, IP65
1 регулятор мощности= 50% остаточная мощность
Бесступенчатая регулировка частоты вращения с помощью EFC (Electronic Frequency Control).
компактноая установка на компрессоре
HA/HG12P: IP65
HA22P/HG22e, HA34P/HG34e: IP54
Подогрев масла в картере
110-240 V - 1 - 50/60 Hz, 50-120 W, IP66
саморегулируемый подогрев PTC
Защитный термостат на каждую головку цилиндра 2)
Эл. двигатель для специального напряжения и частоты (при специальном запросе)

Примечания

1) Возможно только с использованием дополнительного адаптера
2) Установлено
