Полугерметичный компрессор Bock HAX12P/90-4

Код товара: 2970-01

Официальная гарантия от производителя

Есть в наличии

Заказать

Получить дополнительную скидку

Производитель: Bock Cерия: HAX Модель: HAX12P/90-4 Код товара: 2970-01

Доставка

- доставка курьером
- из нашего магазина в Киеве бесплатно
- из Новой Почты Курьер
Мы доставим этот товар курьером службы доставки по вашему адресу

Оплата

- Безналичными
- Наличными
- Visa/MasterCard
- Наложенным платежом

Гарантия

- 12 месяцев

Описание

В каталоге Bock представлены инновационные разработки и технологические решения в производстве двухцилиндровых, четырехцилиндровых и шестицилиндровых компрессоров. Идеальным вариантом для любой области промышленного и производственного применения станет Полугерметичный компрессор Bock HAX12P/90-4. Производитель предлагает две серии компрессоров:

Классическая модификация с охлаждением обмоток электрического двигателя газом.
Специальная конструкция для низкотемпературного охлаждения с электрическим мотором воздушного охлаждения и устройством прямого цилиндрового всасывания.

Каталог производителя Bock представляют несколько моделей: одноступенчатые и двухступенчатые серии, четырех- или восьмиполюсные модели, тандемные образцы, компрессорно-ресиверные образцы и компрессорно-конденсаторные устройства воздушного охлаждения. Модели, такие как Полугерметичный компрессор Bock HAX12P/90-4, отличаются массой преимуществ:

Электронный блок защиты электрического мотора со световыми датчиками;
Бесперебойная и стабильная работа;
Удобство сервисного обслуживания и ремонта;
Максимальная надежность и эффективность;
Система смазки с масляного насоса;
Совместимость с обычными или не содержащими хлора хладагентами.

Характеристики

Двигатель: 220-240V Δ / 380-420V Y -3- 50Hz
Хладагент: R404A, R507

<td "263">2 / 41,5 mm / 34 mm

число цилиндров / диаметр цилиндра / ход поршня
объёмная производ. 50/60 Hz (1450/1740 ¹/min)	8,00 / 9,60 m³/h
напряжение 1)	220-240V Δ / 380-420V Y -3- 50Hz
	265-290V Δ / 440-480V Y -3- 60Hz
макс. рабочий ток 2)	6,3 / 3,7 A
макс. потребляемая мощность 2)	1,9 kW
пусковой ток (с блокированным ротором) 2)	43,0 / 25,0 A
защита двигателя	MP10
класс защиты: клем. коробка / вентилятор НА	IP 66 / IP 44
напряжение вентилятор НА	230 V - 1 - 50/60 Hz, 40 W
вес	53 kg
макс. избыточное давление (LР/НР) 3)	19 / 28 bar
гнездо на линии всасывания SV	12 mm - 1/2 "
гнездо налинии нагнетания DV	12 mm - 1/2 "
смазка	масляный насос
тип масла для R143a, R404А, R407C/F, R507	FUCHS Reniso Triton SE 55
тип масла для R22	FUCHS Reniso SP 46
заправка масла	0,8 Ltr.
наружные размеры длина / ширина / высота	440 / 220 / 310 mm

Примечания

1) Допуск (± 10%) относительно среднего значения диапазона напряжений. По специальному запросу возможны другие значения тока и напряжения Все данные базируются на среднем значении диапазона напряжений
2) — данные по потребляемой мощности приведены для настроенного сетевого энергоснабжения. — Учитывайте макс. рабочий ток/макс. потребляемую мощность для расположения контакторов, кабелей и предохранителей. Контактор: категория применения AC3. — макс. рабочий ток/ макс. потребляемая мощность в режиме работы с EFC (Доступен только для определенных моделей компрессоров) может быть фактически выше.
3) LP = низкое давление HP = высокое давление

Каталоги

Эксплуатационные характеристики

Применение: Охлаждение и кондиционирование
Частота сети: 50 Hz
Напряжение: 400 V
Температура всас. газа: 20 °C
Переохлаждение (вне конденсатора): 0 K

to [°C]	to [°C]
		-20	-25	-30	-35	-40	-45	-50
	Q [W]	3410	2700	2090	1580	1150	797	520
30	P [kW]	1,55	1,43	1,29	1,15	1	0,86	0,72
	I [A]	3,18	3,03	2,89	2,74	2,61	2,5	2,4
	Q [W]	3140	2470	1900	1420	1020	694	441
35	P [kW]	1,61	1,46	1,31	1,15	1	0,85	0,7
	I [A]	3,25	3,08	2,91	2,75	2,61	2,49	2,39
	Q [W]	2860	2230	1700	1260	890	596	367
40	P [kW]	1,67	1,49	1,32	1,15	0,98	0,82	0,67
	I [A]	3,32	3,11	2,92	2,75	2,59	2,47	2,37
	Q [W]	2580	2000	1510	1100	763	499	295
45	P [kW]	1,71	1,52	1,33	1,14	0,96	0,79	0,64
	I [A]	3,37	3,14	2,93	2,74	2,58	2,45	2,35
	Q [W]	2290	1760	1310	933	634	399	222
50	P [kW]	1,75	1,53	1,32	1,12	0,93	0,76	0,6
	I [A]	3,42	3,16	2,92	2,72	2,55	2,42	2,33

to Температура кипения
tc Температура конденсации
Q Холодопроизв. компрессора
P Потребляемая мощность
I Потребляемый ток

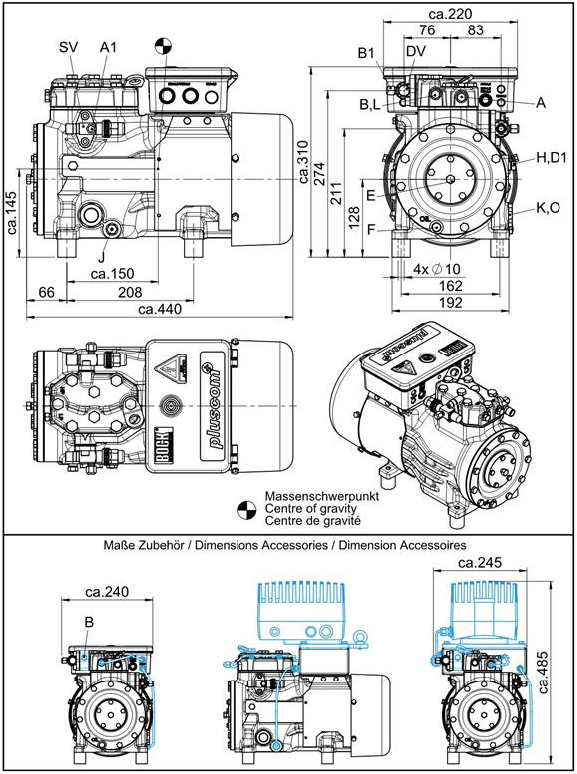

Размеры и подключения

Bock HA12P/90-4

<col "64" /> <col "312" /> <col "120" /> <td "312">Запорный клапан на всасывании, труба ø 1)<td "120">12 mm - 1/2 "

SV
DV	Запорный клапан на нагнетании, труба ø 1)	12 mm - 1/2 "
A	Гнездо на всасывании, незакрываемое	1/8 " NPTF
A1	Гнездо на всасывании, закрываемое	7/1б " UNF
B	Гнездо на нагнетании, незакрываемое	1/8 " NPTF
B1	Гнездо на нагнетании, закрываемое	7/1б " UNF
D1	Возврат масла из маслоотделителя	1/4 " NPTF
E	Манометр измерения давления масла	1/8 " NPTF
F	Слив масла	M 8
H	Пробка для заливки масла	1/4 " NPTF
J	Подключение подогревателя масла в картере	ø 15 mm
K	Смотровре стекло	1 1/8 " - 18 UNEF
L	Гнездо защитного термостата	1/8 " NPTF
O	Гнездо регулятора уровня масла	1 1/8 " - 18 UNEF

Комплектация и аксессуары

Объём поставки

Полугерметичный двухцилиндровый поршневой компрессор с приводным двигателем Моноблочный корпус с герметично интегрированным электродвигателем
Mаслонасос
Охлаждение мотора с помощью встроенного вентилятора с воздухопроводящим колпаком . 230 V — 1 — 50/60 Hz, 40 W, 0,3 A
Предохранитель обмотки с помощью терморезисторного датчика температуры и электронного расцепителя MP10
Возможность присоединения регуляторов уровня масла ESK, Traxoil, AC+R или CARLY 1)
Заправка масла:
HA: FUCHS Reniso SP 46
HAX: FUCHS Reniso Triton SE 55
Смотровое стекло
Запорный клапан на стороне всасывания и нагнетания
Наполнение защитным газом
4 амортизатора в отд. упаковке

Аксессуары

Бесступенчатая регулировка частоты вращения с помощью EFC (Electronic Frequency Control).
компактноая установка на компрессоре
HA/HG12P: IP65
HA22P/HG22e, HA34P/HG34e: IP54
Подогрев масла в картере
110-240 V — 1 — 50/60 Hz, 50-120 W, IP66
саморегулируемый подогрев PTC
Защитный термостат на каждую головку цилиндра 2)
Эл. двигатель для специального напряжения и частоты (при специальном запросе)

Примечания

1) Возможно только с использованием дополнительного адаптера
2) Установлено
