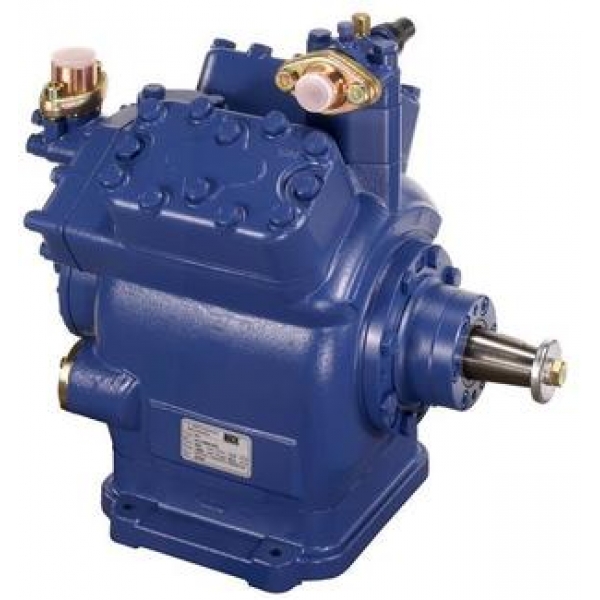

Компрессор открытого типа GEA Bock FX4

Код товара: 3082-01

Официальная гарантия от производителя

Есть в наличии

Заказать

Получить дополнительную скидку

Производитель: Bock Cерия: GEA Bock Модель: GEA FX4 Код товара: 3082-01

Доставка

- доставка курьером
- из нашего магазина в Киеве бесплатно
- из Новой Почты Курьер
Мы доставим этот товар курьером службы доставки по вашему адресу

Оплата

- Безналичными
- Наличными
- Visa/MasterCard
- Наложенным платежом

Гарантия

- 12 месяцев

Описание

Компрессор открытого типа GEA Bock FX4 и весь модельный ряд холодильных компрессоров Bock открытого типа представлен усовершенствованными агрегатами с открытым приводом. Дополнительно в стандартной комплектации использованы клиновые ремни и соединительные муфты. Обновленная серия позволяет использовать приводные механизмы различного типа.

Компрессор открытого типа GEA Bock FX4 достаточно компактный и эргономичный, механизм отличается надежностью и простотой эксплуатации совместно с механическим масляным насосом.

Характеристики

Число цилиндров / Ø цилиндра / ход поршня	4 / 55 mm / 49 mm
Объемная подача (1450/1740 ¹/мин)	40,50 / 48,60 m³/h
Момент инерции масс	0,0031 kgm²
Вес	51 kg
Допустимый диапазон частоты вращения	500 - 1800 ¹/min
Макс. допустимое давление (LP/HP) ¹⁾	19 / 28 bar
Присоединение линии всасывания SV	35 mm - 1 3/8 "
Присоединение линии нагнетания DV	28 mm - 1 1/8 "
Смазка	Масляный насос
Тип масла для R134a, R404A, R407C/F, R507	FUCHS Reniso Triton SE 55
Тип масла для R22	FUCHS Reniso SP 46
Заправка масла	2,6 Ltr.
Подогреватель масла в картере	230 V - 1 - 50/60 Hz, 80 W
Габаритные размеры длина / ширина / высота	455 / 305 / 430 mm

¹⁾	LP = низкое давление HP = высокое давление

Каталоги

Эксплуатационные характеристики

R404A

		t_o [°C]
		0	-5	-10	-15	-20	-25	-30	-35	-40	-45

t_c[°C]
30	Q [W] P [kW]	38600 8,07	32100 7,71	26400 7,24	21400 6,67	17000 6,03	13300 5,34	10200 4,64	7550 3,95	5470 3,28	3860 2,68
35	Q [W] P [kW]	35900 8,70	29800 8,22	24400 7,63	19700 6,96	15600 6,24	12100 5,49	9140 4,73	6740 3,99	4820 3,29	3340 2,66
40	Q [W] P [kW]	33100 9,25	27300 8,65	22300 7,96	17900 7,20	14100 6,39	10900 5,57	8130 4,76	5920 3,98	4170 3,26	2830 2,62
45	Q [W] P [kW]	30200 9,71	24800 9,00	20100 8,21	16000 7,36	12500 6,49	9550 5,61	7100 4,75	5100 3,93	3540 3,19	2350 2,55
50	Q [W] P [kW]	27200 10,00	22200 9,26	17900 8,38	14200 7,45	11000 6,51	8260 5,58	6060 4,68	4290 3,84	2920 3,08

Размеры и подключения

Размеры и подключения
SV	Запорный клапан на всасывании, труба ø ¹⁾	35 mm - 1 3/8 "
DV	Запорный клапан на нагнетании, труба ø ¹⁾	28 mm - 1 1/8 "
A	Подключение на всывании, неблокируемое	1/8 " NPTF
A1	Подключение на всывании, блокируемое	7/16 " UNF
B	Подключение на нагнетании, неблокируемое	1/8 " NPTF
B1	Подключение на нагнетании, блокируемое	7/16 " UNF
C	Подключение реле контроля масла OIL	7/16 " UNF
D	Подключение реле контроля масла LP	7/16 " UNF
D1	Возврат масла из маслоотделителя	1/8 " NPTF
E	Подключение манометра для измерения давления масла	7/16 " UNF
F	Пробка для слива масла	M 22 x 1.5
H	Пробка для заливки масла	M 22 x 1.5
J	Подогреватель масла в картере	M 22 x 1.5
K	Смотровое стекло	-
L	Подключение защитного термостата на нагнетании	1/8 " NPTF

Комплектация и аксессуары

Объём поставки

Поршневой компрессор открытого типа
с запорными всасывающим и нагнетательным клапанами

Mасляный насос

Четыре цилиндра, V-образное расположение

Передний фланец

Возможность подключения регуляторов уровня масла ESK, AC+R или CARLY ¹⁾

Заправка масла:
F: FUCHS Reniso SP 46
FX: FUCHS Reniso Triton SE 56

Смотровое стекло

Декомпрессионный клапан

Заправка инертным газом

Аксессуары

Разгрузка пуска 230В - 1ф - 50/60Гц, без обратного клапана, включая защитный термостат

Регулятор производительности 230В - 1ф - 50/60Гц, IP65
ступени производительности 50%

Маховик:
внешний диаметр: 210 [мм]
клиновый ремень: SPA DIN 7753
число канавок: 3
вес: 11,6 [кг] ²⁾

Эластичная муфта для прямого привода (отдельная поставка) ³⁾

ТЭН подогрева 230В - 1ф - 50/60Гц, 80Вт

Дифференциальное реле контроля смазки MP54 230В - 1ф - 50/60Гц, IP21 ²⁾

Защитный термостат на нагнетании

Водоохлаждаемые крышки цилиндров

Водоохлаждаемые крышки цилиндров (морская вода)

¹⁾	Возможно только с использованием дополнительного адаптера
²⁾	В отдельная упаковке
³⁾	При заказе муфты указывайте диаметр валов электродвигателя и размеры канавки под призматическую шпонку
