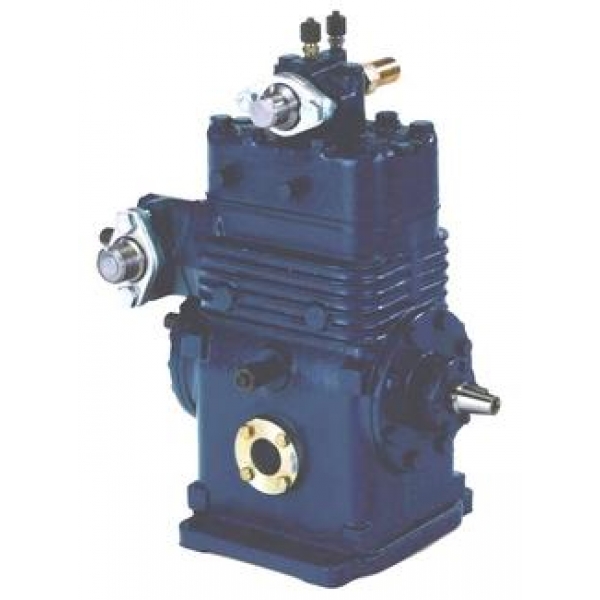

Компрессор открытого типа GEA Bock F3

Код товара: 3079-01

Официальная гарантия от производителя

Есть в наличии

Заказать

Получить дополнительную скидку

Производитель: Bock Cерия: GEA Bock Модель: GEA F3 Код товара: 3079-01

Доставка

- доставка курьером
- из нашего магазина в Киеве бесплатно
- из Новой Почты Курьер
Мы доставим этот товар курьером службы доставки по вашему адресу

Оплата

- Безналичными
- Наличными
- Visa/MasterCard
- Наложенным платежом

Гарантия

- 12 месяцев

Описание

Компрессор открытого типа GEA Bock F3 и весь модельный ряд холодильных компрессоров Bock открытого типа представлен усовершенствованными агрегатами с открытым приводом. Дополнительно в стандартной комплектации использованы клиновые ремни и соединительные муфты. Обновленная серия позволяет использовать приводные механизмы различного типа.

Компрессор открытого типа GEA Bock F3 достаточно компактный и эргономичный, механизм отличается надежностью и простотой эксплуатации совместно с механическим масляным насосом.

Характеристики

Число цилиндров / Ø цилиндра / ход поршня	2 / 55 mm / 49 mm
Объемная подача (1450/1740 ¹/мин)	20,30 / 24,30 m³/h
Момент инерции масс	0,0018 kgm²
Вес	28 kg
Допустимый диапазон частоты вращения	960 - 1800 ¹/min
Макс. допустимое давление (LP/HP) ¹⁾	19 / 28 bar
Присоединение линии всасывания SV	28 mm - 1 1/8 "
Присоединение линии нагнетания DV	22 mm - 7/8 "
Смазка	Масляный насос
Тип масла для R134a, R404A, R407C/F, R507	FUCHS Reniso Triton SE 55
Тип масла для R22	FUCHS Reniso SP 46
Заправка масла	1,5 Ltr.
Габаритные размеры длина / ширина / высота	315 / 200 / 400 mm

¹⁾	LP = низкое давление HP = высокое давление

Каталоги

Эксплуатационные характеристики

R22

		t_o [°C]
		5	0	-5	-10	-15	-20	-25	-30	-35	-40

t_c[°C]
30	Q [W] P [kW]	20400 3,07	17100 3,15	14200 3,15	11700 3,07	9480 2,92	7620 2,74	6050 2,53	4710 2,32	3600 2,11	2660 1,93
35	Q [W] P [kW]	19500 3,54	16300 3,56	13500 3,49	11100 3,35	8990 3,17	7210 2,95	5700 2,71	4420 2,47	3340 2,26	2440 2,08
40	Q [W] P [kW]	18600 4,00	15500 3,95	12900 3,82	10500 3,63	8500 3,40	6790 3,15	5340 2,88	4120 2,63	3090 2,40	2220 2,22
45	Q [W] P [kW]	17700 4,44	14700 4,33	12200 4,14	9890 3,90	7990 3,63	6370 3,34	4990 3,05	3830 2,78	2850 2,55
50	Q [W] P [kW]	16700 4,87	13900 4,69	11500 4,45	9290 4,16	7490 3,85	5940 3,53	4640 3,22

Размеры и подключения

Размеры и подключения
SV	Запорный клапан на всасывании, труба ø ¹⁾	28 mm - 1 1/8 "
DV	Запорный клапан на нагнетании, труба ø ¹⁾	22 mm - 7/8 "
A	Подключение на всывании, неблокируемое	1/8 " NPTF
A1	Подключение на всывании, блокируемое	7/16 " UNF
B	Подключение на нагнетании, неблокируемое	1/8 " NPTF
B1	Подключение на нагнетании, блокируемое	7/16 " UNF
C	Подключение реле контроля масла OIL	1/8 " NPTF
D	Подключение реле контроля масла LP	1/8 " NPTF
D1	Возврат масла из маслоотделителя	1/8 " NPTF
E	Подключение манометра для измерения давления масла	1/8 " NPTF
F	Пробка для слива масла	M 22 x 1.5
G	Заглушка	M 22 x 1.5
H	Пробка для заливки масла	1/8 " NPTF
K	Смотровое стекло	-
L	Подключение защитного термостата на нагнетании	1/8 " NPTF

Комплектация и аксессуары

Объём поставки

Поршневой компрессор открытого типа
с запорными всасывающим и нагнетательным клапанами

Двухцилиндровый компрессор, цилиндры расположены в ряд

Mасляный насос

Передний фланец

Возможность подключения регуляторов уровня масла ESK, AC+R или CARLY ¹⁾

Заправка масла:
F: FUCHS Reniso SP 46
FX: FUCHS Reniso Triton SE 56

Смотровое стекло

Заправка инертным газом

Аксессуары

Разгрузка пуска 230В - 1ф - 50/60Гц, без обратного клапана, включая защитный термостат

Маховик:
внешний диаметр: 210 [мм]
клиновый ремень: SPA DIN 7753
число канавок: 2
вес: 8,0 [кг] ²⁾

Эластичная муфта для прямого привода (отдельная поставка) ³⁾

ТЭН подогрева 230В - 1ф - 50/60Гц, 60Вт

Дифференциальное реле контроля смазки MP54, 230В - 1ф - 50/60Гц, IP20 (установлено)

Защитный термостат на нагнетании

Водоохлаждаемые крышки цилиндров

Водоохлаждаемые крышки цилиндров (морская вода)

¹⁾	Возможно только с использованием дополнительного адаптера
²⁾	В отдельная упаковке
³⁾	При заказе муфты указывайте диаметр валов электродвигателя и размеры канавки под призматическую шпонку
