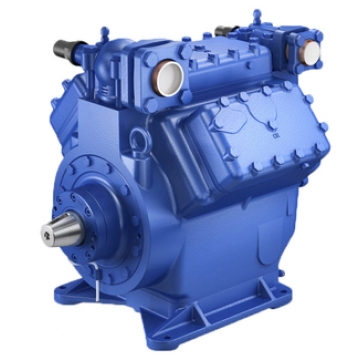

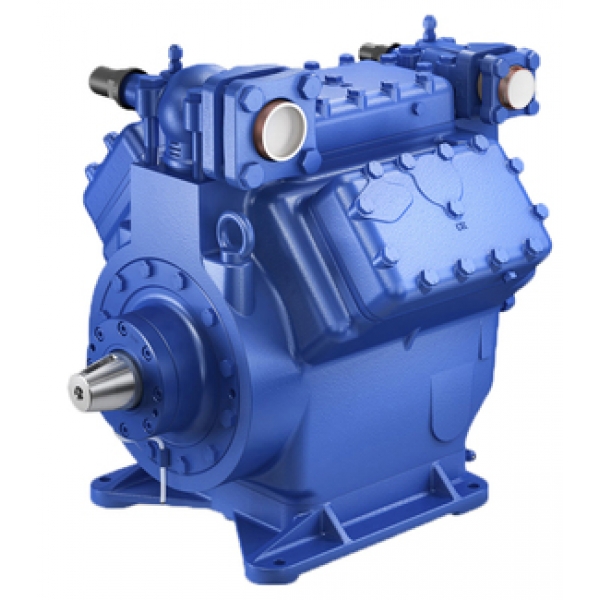

Компрессор открытого типа GEA Bock F16/1751

Код товара: 3089-01

Официальная гарантия от производителя

Есть в наличии

Заказать

Получить дополнительную скидку

Производитель: Bock Cерия: GEA Bock Модель: GEA F16/1751 Код товара: 3089-01

Доставка

- доставка курьером
- из нашего магазина в Киеве бесплатно
- из Новой Почты Курьер
Мы доставим этот товар курьером службы доставки по вашему адресу

Оплата

- Безналичными
- Наличными
- Visa/MasterCard
- Наложенным платежом

Гарантия

- 12 месяцев

Описание

Компрессор открытого типа GEA Bock F16/1751 и весь модельный ряд холодильных компрессоров Bock открытого типа представлен усовершенствованными агрегатами с открытым приводом. Дополнительно в стандартной комплектации использованы клиновые ремни и соединительные муфты. Обновленная серия позволяет использовать приводные механизмы различного типа.

Компрессор открытого типа GEA Bock F16/1751 достаточно компактный и эргономичный, механизм отличается надежностью и простотой эксплуатации совместно с механическим масляным насосом.

Характеристики

Число цилиндров / Ø цилиндра / ход поршня	6 / 80 mm / 58 mm
Объемная подача (1450/1740 ¹/мин)	152,20 / 182,60 m³/h
Момент инерции масс	0,0326 kgm²
Вес	175 kg
Допустимый диапазон частоты вращения	700 - 1800 ¹/min
Макс. допустимое давление (LP/HP) ¹⁾	19 / 28 bar
Присоединение линии всасывания SV	54 mm - 2 1/8 "
Присоединение линии нагнетания DV	42 mm - 1 5/8 "
Смазка	Масляный насос
Тип масла для R134a, R404A, R407C/F, R507	FUCHS Reniso Triton SE 55
Тип масла для R22	FUCHS Reniso SP 46
Заправка масла	5,0 Ltr.
Подогреватель масла в картере	230 V - 1 - 50/60 Hz, 140 W
Масляный сервисный клапан	7/16" UNF
Габаритные размеры длина / ширина / высота	580 / 515 / 535 mm

¹⁾	LP = низкое давление HP = высокое давление

Каталоги

Эксплуатационные характеристики

R22

		t_o [°C]
		5	0	-5	-10	-15	-20	-25	-30	-35	-40

t_c[°C]
30	Q [W] P [kW]	154000 23,00	129000 23,70	107000 23,60	87500 23,00	71200 21,90	57300 20,60	45400 19,00	35400 17,40	27000 15,80	20000 14,50
35	Q [W] P [kW]	147000 26,50	123000 26,70	102000 26,20	83200 25,20	67500 23,80	54200 22,10	42800 20,30	33200 18,60	25100 16,90	18300 15,60
40	Q [W] P [kW]	140000 30,00	117000 29,60	96200 28,70	78800 27,30	63800 25,50	51000 23,60	40100 21,60	31000 19,70	23200 18,00	16700 16,60
45	Q [W] P [kW]	133000 33,30	111000 32,50	90900 31,10	74300 29,30	60000 27,20	47800 25,10	37500 22,90	28800 20,90	21400 19,10
50	Q [W] P [kW]	126000 36,60	104000 35,20	85700 33,40	69800 31,30	56200 28,90	44600 26,50	34800 24,20

Размеры и подключения

Размеры и подключения
SV	Запорный клапан на всасывании, труба ø ¹⁾	54 mm - 2 1/8 "
DV	Запорный клапан на нагнетании, труба ø ¹⁾	42 mm - 1 5/8 "
A	Подключение на всывании, неблокируемое	1/8 " NPTF
A1	Подключение на всывании, блокируемое	7/16 " UNF
B	Подключение на нагнетании, неблокируемое	1/8 " NPTF
B1	Подключение на нагнетании, блокируемое	7/16 " UNF
B2	Подключение на нагнетании, неблокируемое	7/16 " UNF
C	Подключение реле контроля масла OIL	7/16 " UNF
D	Подключение реле контроля масла LP	7/16 " UNF
D1	Возврат масла из маслоотделителя	5/8 " UNF
E	Подключение манометра для измерения давления масла	7/16 " UNF
F	Пробка для слива масла	M 26 x 1.5
H	Пробка для заливки масла	M 22 x 1.5
J1	ТЭН подогрева	M 22 x 1.5
K	Смотровое стекло	-
L	Подключение защитного термостата на нагнетании	1/8 " NPTF
ÖV	Подключение масляного сервисного вентиля	7/16 " UNF
P	Подключение дифференциального реле контроля масла	M 20 x 1.5

Комплектация и аксессуары

Объём поставки

Поршневой компрессор открытого типа
с запорными всасывающим и нагнетательным клапанами

Mасляный насос

Шесть цилиндров, W-образное расположение

Передний фланец

Уплотнение вала с прозрачной трубкой для контроля и сбора масла

Крышка масляного насоса подготовленная для подключения дифференциального реле контроля смазки DELTA-P II

Возможность подключения регуляторов уровня масла ESK, AC+R или CARLY ¹⁾

Заправка масла:
F: FUCHS Reniso SP 46
FX: FUCHS Reniso Triton SE 56

Смотровое стекло

Декомпрессионный клапан

Заправка инертным газом

Аксессуары

Разгрузка пуска 230В - 1ф - 50/60Гц, без обратного клапана, включая защитный термостат

Регулятор производительности 230В - 1ф - 50/60Гц, IP65
ступени производительности 66/33%

Маховик:
внешний диаметр: 322,5 [мм]
клиновой ремень: SPB DIN 7753
число канавок: 5
вес: 20,0 [кг] ²⁾

Эластичная муфта для прямого привода (отдельная поставка) ³⁾

ТЭН подогрева 230В - 1ф - 50/60Гц, 140Вт

Дифференциальное реле контроля смазки MP54 230В - 1ф - 50/60Гц, IP21 ²⁾

Дифференциальное реле контроля смазки DELTA-P II 220-240В - 1ф - 50/60 Hz ²⁾

Масляный сервисный вентиль

Защитный термостат на нагнетании

Водоохлаждаемые крышки цилиндров

Водоохлаждаемые крышки цилиндров (морская вода)

Два дополнительных смотровых стекла (с обеих сторон корпуса)

Увеличенный объем картера: дополнтиельно 2,5 л. масла и увеличение веса на 8 кг

¹⁾	Возможно только с использованием дополнительного адаптера
²⁾	В отдельная упаковке
³⁾	При заказе муфты указывайте диаметр валов электродвигателя и размеры канавки под призматическую шпонку
