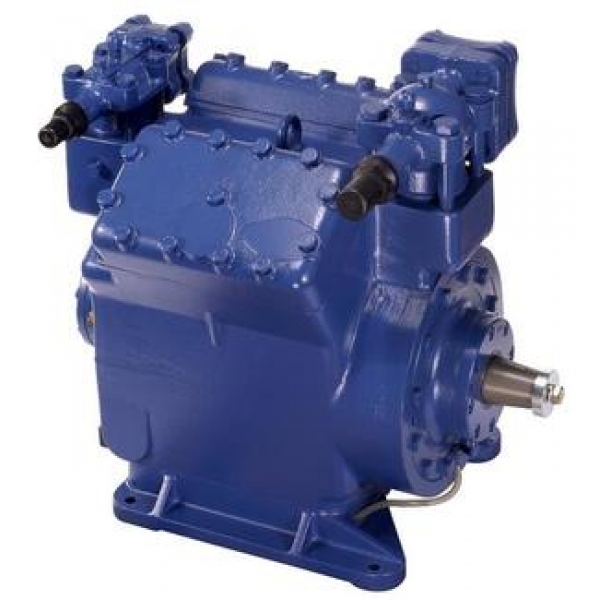

Компрессор открытого типа GEA Bock F14/1166

Код товара: 3085-01

Официальная гарантия от производителя

Есть в наличии

Заказать

Получить дополнительную скидку

Производитель: Bock Cерия: GEA Bock Модель: GEA F14/1166 Код товара: 3085-01

Доставка

- доставка курьером
- из нашего магазина в Киеве бесплатно
- из Новой Почты Курьер
Мы доставим этот товар курьером службы доставки по вашему адресу

Оплата

- Безналичными
- Наличными
- Visa/MasterCard
- Наложенным платежом

Гарантия

- 12 месяцев

Описание

Компрессор открытого типа GEA Bock F14/1166 и весь модельный ряд холодильных компрессоров Bock открытого типа представлен усовершенствованными агрегатами с открытым приводом. Дополнительно в стандартной комплектации использованы клиновые ремни и соединительные муфты. Обновленная серия позволяет использовать приводные механизмы различного типа.

Компрессор открытого типа GEA Bock F14/1166 достаточно компактный и эргономичный, механизм отличается надежностью и простотой эксплуатации совместно с механическим масляным насосом.

Характеристики

Число цилиндров / Ø цилиндра / ход поршня	4 / 80 mm / 58 mm
Объемная подача (1450/1740 ¹/мин)	101,40 / 121,70 m³/h
Момент инерции масс	0,0282 kgm²
Вес	149 kg
Допустимый диапазон частоты вращения	700 - 1800 ¹/min
Макс. допустимое давление (LP/HP) ¹⁾	19 / 28 bar
Присоединение линии всасывания SV	54 mm - 2 1/8 "
Присоединение линии нагнетания DV	42 mm - 1 5/8 "
Смазка	Масляный насос
Тип масла для R134a, R404A, R407C/F, R507	FUCHS Reniso Triton SE 55
Тип масла для R22	FUCHS Reniso SP 46
Заправка масла	3,8 Ltr.
Подогреватель масла в картере	230 V - 1 - 50/60 Hz, 140 W
Масляный сервисный клапан	7/16" UNF
Габаритные размеры длина / ширина / высота	530 / 415 / 510 mm

¹⁾	LP = низкое давление HP = высокое давление

Каталоги

Эксплуатационные характеристики

R22

		t_o [°C]
		5	0	-5	-10	-15	-20	-25	-30	-35	-40

t_c[°C]
30	Q [W] P [kW]	102000 15,30	85400 15,80	70900 15,70	58300 15,30	47500 14,60	38200 13,70	30300 12,60	23600 11,60	18000 10,50	13300 9,70
35	Q [W] P [kW]	97500 17,70	81500 17,80	67500 17,40	55400 16,70	45000 15,80	36100 14,70	28500 13,50	22100 12,30	16800 11,30	12200 10,40
40	Q [W] P [kW]	92800 20,00	77500 19,70	64100 19,10	52500 18,10	42500 17,00	34000 15,70	26800 14,40	20700 13,10	15500 12,00	11100 11,10
45	Q [W] P [kW]	88100 22,20	73400 21,60	60600 20,70	49500 19,50	40000 18,10	31900 16,70	25000 15,20	19200 13,90	14300 12,70
50	Q [W] P [kW]	83400 24,40	69300 23,40	57100 22,20	46500 20,80	37500 19,20	29800 17,60	23200 16,10

Размеры и подключения

Размеры и подключения
SV	Запорный клапан на всасывании, труба ø ¹⁾	54 mm - 2 1/8 "
DV	Запорный клапан на нагнетании, труба ø ¹⁾	42 mm - 1 5/8 "
A	Подключение на всывании, неблокируемое	1/8 " NPTF
A1	Подключение на всывании, блокируемое	7/16 " UNF
B	Подключение на нагнетании, неблокируемое	1/8 " NPTF
B1	Подключение на нагнетании, блокируемое	7/16 " UNF
B2	Подключение на нагнетании, неблокируемое	7/16 " UNF
C	Подключение реле контроля масла OIL	7/16 " UNF
D	Подключение реле контроля масла LP	7/16 " UNF
D1	Возврат масла из маслоотделителя	5/8 " UNF
E	Подключение манометра для измерения давления масла	7/16 " UNF
F	Пробка для слива масла	M 26 x 1.5
H	Пробка для заливки масла	M 22 x 1.5
J1	ТЭН подогрева	M 22 x 1.5
K	Смотровое стекло	-
L	Подключение защитного термостата на нагнетании	1/8 " NPTF
ÖV	Подключение масляного сервисного вентиля	7/16 " UNF
P	Подключение дифференциального реле контроля масла	M 20 x 1.5

Комплектация и аксессуары

Объём поставки

Поршневой компрессор открытого типа
с запорными всасывающим и нагнетательным клапанами

Mасляный насос

Четыре цилиндра, V-образное расположение

Передний фланец

Уплотнение вала с прозрачной трубкой для контроля и сбора масла

Крышка масляного насоса подготовленная для подключения дифференциального реле контроля смазки DELTA-P II

Возможность подключения регуляторов уровня масла ESK, AC+R или CARLY ¹⁾

Заправка масла:
F: FUCHS Reniso SP 46
FX: FUCHS Reniso Triton SE 56

Смотровое стекло

Декомпрессионный клапан

Заправка инертным газом

Аксессуары

Разгрузка пуска 230В - 1ф - 50/60Гц, без обратного клапана, включая защитный термостат

Регулятор производительности 230В - 1ф - 50/60Гц, IP65
ступени производительности 50%

Маховик:
внешний диаметр: 322 [мм]
клиновой ремень: SPB DIN 7753
число канавок: 5
вес: 17,6 [кг] ²⁾

Эластичная муфта для прямого привода (отдельная поставка) ³⁾

ТЭН подогрева 230В - 1ф - 50/60Гц, 140Вт

Дифференциальное реле контроля смазки MP54 230В - 1ф - 50/60Гц, IP21 ²⁾

Дифференциальное реле контроля смазки DELTA-P II 220-240В - 1ф - 50/60 Hz ²⁾

Масляный сервисный вентиль

Защитный термостат на нагнетании

Водоохлаждаемые крышки цилиндров

Водоохлаждаемые крышки цилиндров (морская вода)

Два дополнительных смотровых стекла (с обеих сторон корпуса)

Увеличенный объем картера: дополнтиельно 2,5 л. масла и увеличение веса на 8 кг

¹⁾	Возможно только с использованием дополнительного адаптера
²⁾	В отдельная упаковке
³⁾	При заказе муфты указывайте диаметр валов электродвигателя и размеры канавки под призматическую шпонку
