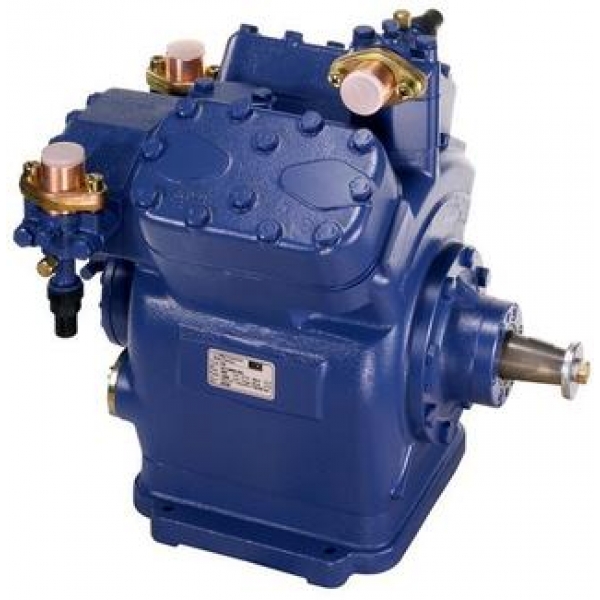

Компрессор открытого типа GEA Bock F5

Код товара: 3083-01

Официальная гарантия от производителя

Есть в наличии

Заказать

Получить дополнительную скидку

Производитель: Bock Cерия: GEA Bock Модель: GEA F5 Код товара: 3083-01

Доставка

- доставка курьером
- из нашего магазина в Киеве бесплатно
- из Новой Почты Курьер
Мы доставим этот товар курьером службы доставки по вашему адресу

Оплата

- Безналичными
- Наличными
- Visa/MasterCard
- Наложенным платежом

Гарантия

- 12 месяцев

Описание

Компрессор открытого типа GEA Bock F5 и весь модельный ряд холодильных компрессоров Bock открытого типа представлен усовершенствованными агрегатами с открытым приводом. Дополнительно в стандартной комплектации использованы клиновые ремни и соединительные муфты. Обновленная серия позволяет использовать приводные механизмы различного типа.

Компрессор открытого типа GEA Bock F5 достаточно компактный и эргономичный, механизм отличается надежностью и простотой эксплуатации совместно с механическим масляным насосом.

Характеристики

Число цилиндров / Ø цилиндра / ход поршня	4 / 70 mm / 55 mm
Объемная подача (1450/1740 ¹/мин)	73,70 / 88,40 m³/h
Момент инерции масс	0,0087 kgm²
Вес	85 kg
Допустимый диапазон частоты вращения	500 - 1800 ¹/min
Макс. допустимое давление (LP/HP) ¹⁾	19 / 28 bar
Присоединение линии всасывания SV	35 (2x) mm - 1 3/8 " (2x)
Присоединение линии нагнетания DV	35 mm - 1 3/8 "
Смазка	Масляный насос
Тип масла для R134a, R404A, R407C/F, R507	FUCHS Reniso Triton SE 55
Тип масла для R22	FUCHS Reniso SP 46
Заправка масла	3,8 Ltr.
Подогреватель масла в картере	230 V - 1 - 50/60 Hz, 80 W
Габаритные размеры длина / ширина / высота	470 / 355 / 465 mm

¹⁾	LP = низкое давление HP = высокое давление

Каталоги

Эксплуатационные характеристики

R22

		t_o [°C]
		5	0	-5	-10	-15	-20	-25	-30	-35	-40

t_c[°C]
30	Q [W] P [kW]	74100 11,10	62100 11,40	51600 11,40	42400 11,10	34500 10,60	27800 9,98	22000 9,22	17200 8,44	13100 7,69	9650 7,05
35	Q [W] P [kW]	70900 12,80	59200 12,90	49100 12,70	40300 12,20	32700 11,50	26200 10,70	20700 9,86	16100 9,00	12200 8,22	8860 7,56
40	Q [W] P [kW]	67500 14,50	56300 14,30	46600 13,90	38200 13,20	30900 12,30	24700 11,40	19500 10,40	15000 9,57	11300 8,74	8070 8,08
45	Q [W] P [kW]	64100 16,10	53400 15,70	44100 15,00	36000 14,20	29100 13,20	23200 12,10	18200 11,10	13900 10,10	10400 9,27
50	Q [W] P [kW]	60600 17,70	50400 17,00	41500 16,10	33800 15,10	27200 14,00	21600 12,80	16900 11,70

Размеры и подключения

Размеры и подключения
SV	Запорный клапан на всасывании, труба ø ¹⁾	35 (2x) mm - 1 3/8 (2x) "
DV	Запорный клапан на нагнетании, труба ø ¹⁾	35 mm - 1 3/8 "
A	Подключение на всывании, неблокируемое	1/8 " NPTF
A1	Подключение на всывании, блокируемое	7/16 " UNF
B	Подключение на нагнетании, неблокируемое	1/8 " NPTF
B1	Подключение на нагнетании, блокируемое	7/16 " UNF
C	Подключение реле контроля масла OIL	7/16 " UNF
D	Подключение реле контроля масла LP	7/16 " UNF
D1	Возврат масла из маслоотделителя	1/8 " NPTF
E	Подключение манометра для измерения давления масла	7/16 " UNF
F	Пробка для слива масла	M 22 x 1.5
H	Пробка для заливки масла	M 22 x 1.5
J1	ТЭН подогрева	M 22 x 1.5
K	Смотровое стекло	-
L	Подключение защитного термостата на нагнетании	1/8 " NPTF

Комплектация и аксессуары

Объём поставки

Поршневой компрессор открытого типа
с запорными всасывающим и нагнетательным клапанами

Mасляный насос

Четыре цилиндра, V-образное расположение

Передний фланец

Возможность подключения регуляторов уровня масла ESK, AC+R или CARLY ¹⁾

Заправка масла:
F: FUCHS Reniso SP 46
FX: FUCHS Reniso Triton SE 56

Смотровое стекло

Декомпрессионный клапан

Заправка инертным газом

Аксессуары

Разгрузка пуска 230В - 1ф - 50/60Гц, без обратного клапана, включая защитный термостат

Регулятор производительности 230В - 1ф - 50/60Гц, IP65
ступени производительности 50%

Маховик:
внешний диаметр: 230 [мм]
клиновый ремень: SPA DIN 7753
число канавок: 4
вес: 16,9 [кг] ²⁾

Эластичная муфта для прямого привода (отдельная поставка) ³⁾

ТЭН подогрева 230В - 1ф - 50/60Гц, 80Вт

Дифференциальное реле контроля смазки MP54 230В - 1ф - 50/60Гц, IP21 ²⁾

Защитный термостат на нагнетании

Водоохлаждаемые крышки цилиндров

Водоохлаждаемые крышки цилиндров (морская вода)

¹⁾	Возможно только с использованием дополнительного адаптера
²⁾	В отдельная упаковке
³⁾	При заказе муфты указывайте диаметр валов электродвигателя и размеры канавки под призматическую шпонку
