заказ
График работы: 09:00 - 18:00

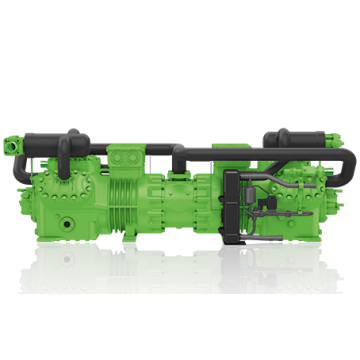

Полугерметичный тандем-компрессор Bitzer S66J-32.2(Y)
- доставка курьером
- из нашего магазина в Киеве бесплатно
- из Новой Почты Курьер
Мы доставим этот товар курьером службы доставки по вашему адресу
- Безналичными
- Наличными
- Visa/MasterCard
- Наложенным платежом
- 12 месяцев
Описание
Полугерметичный тандем-компрессор Bitzer S66J-32.2(Y) выполнен в соответствии с главным технологическим требованием, которое обязывает ограничивать впитывание масляного и жидкого компонента хладагента. Нагнетание внутри компрессора осуществляется не сквозь традиционный электрический двигатель, а сквозь доску клапана (двухцилиндровые модели) или несколько досок клапана (шестицилиндровые агрегаты).
В агрегатах с переохладителем охлажденный пар из основного теплообменника передается к коллектору. В моделях в классической сборке для охлаждения сжатого пара выполняется поставка охлаждающего вещества в коллектор. Охлажденный пар хладагента попадает через ТРВ в коллектор, а импульсный запуск вещества R22 в жидкой форме осуществляется сквозь клапан. Предварительно охлажденный пар передается в головку цилиндрового блока 2 степени сжатия из моторного узла. На поверхности головки размещен запорный вентиль для дополнительного нагнетания.
Конструкция Полугерметичного тандем-компрессора Bitzer S66J-32.2(Y) двухступенчатого типа не допускает наличие клапанов разгрузки SU или регуляторов мощности CR. Ограничение тока возможно благодаря постепенному запуску двигателя с отдельными обмотками PW, представленными во всех двухступенчатых моделях.
Энергетическую эффективность функционирования одноступенчатого и двухступенчатого компрессора стоит сравнивать исходя из расчетов в сервисе выбора техники Bitzer Software 4.2.1. Необходимо сравнивать показатели холодильного коэффициента СОР в единой функциональной точке разных агрегатов, действующих на R22.
Одноступенчатый компрессор в заданной точке выдает СОР 0,86, а двухступенчатая модель с переохладителем – СОР 1,22. Полученные результаты доказывают, что двухступенчатые компрессоры обладают повышенной функциональной эффективностью. Использование таких моделей связано с минимальными эксплуатационными затратами, по сравнению с одноступенчатыми образцами.
Характеристики
Технические параметры | |
Объемная произв-сть (1450 об/мин 50Гц) | 127.00 / 63.60 m³/h |
Объемная произв-сть(1750 об/мин 60Гц) | 153.28 / 76.76 m³/h |
Цилиндры х Диаметр НД/ВД х Ход поршня | 6+6 x 65/ 65 mm x 55 mm |
Вес | 411 kg |
Макс. избыточное давление (НД/ПД/ВД) | 19 / 19 / 28 bar |
Присоединение линии всасывания | 2x42 mm - 1 5/8'' |
Присоединение линии нагнетания | 2x35 mm - 1 3/8'' |
Тип масла для R404A/R507A | BSE32 (Option) |
Тип масла для R22 | B5.2 (Standard) |
Параметры мотора | |
Напряжение мотора (др. по запросу) | 380-420V -50Hz |
Максимальный рабочий ток | 2x31.0 A |
Соотношение обмоток | 50/50 |
Пусковой ток (ротор блокирован) | 2x81.0 A Y / 2x132.0 A YY |
Max. энергопотребление | 2 x 18,0 kW |
Комплект поставки | |
Защита мотора | SE-B2 (Standard) |
Класс защиты | IP54 (Standard), IP66 (Option) |
Антивибрационные демпферы | Standard |
Расширительный клапан для впрыска жидкости | Standard |
Смотровое стекло | Standard |
Фильтр-осушитель | Standard |
Электромагнитный клапан | Standard |
Заправка масла | 9.50 dm3 |
Доступные опции | |
Подогреватель масла в картере | 2x140 W (Option) |
Контроль давления масла | MP54 (Option), Delta P II(Option) |
Сервисный масляный клапан | Option |
Датчик температуры нагнетания | Option |
CIC(только для R22;вместо расширительного клапана для впрыска жидкости) | Option |
Переохладитель жидк. (м.б. смонтирован) | Option |
Каталоги
Эксплуатационные характеристики
R404A (с переохладителем)
▼ tc | ► to | -25°C | -30°C | -35°C | -40°C | -45°C | -50°C | -55°C | -60°C |
30°C | Q [W] | 55193 | 47473 | 40270 | 33592 | 27492 | 22043 | 17301 | 13286 |
Q* [W] | 47929 | 39870 | 32701 | 26375 | 20875 | 16191 | 12299 | 9147 | |
P [kW] | 28,3 | 25,9 | 23,5 | 21,2 | 18,97 | 16,81 | 14,75 | 12,80 | |
I [A] | 46,7 | 43,3 | 40,0 | 36,7 | 33,7 | 30,8 | 28,2 | 25,9 | |
Qc [W] | 83448 | 73342 | 63784 | 54801 | 46461 | 38852 | 32048 | 26084 | |
COP [ - ] | 1,95 | 1,84 | 1,71 | 1,58 | 1,45 | 1,31 | 1,17 | 1,04 | |
COP* [ - ] | 1,70 | 1,54 | 1,39 | 1,24 | 1,10 | 0,96 | 0,83 | 0,71 | |
mLP [kg/h] | 1167 | 966 | 789 | 634 | 500 | 387 | 294 | 218 | |
pm [bar(a)] | 6,87 | 6,01 | 5,20 | 4,46 | 3,78 | 3,17 | 2,64 | 2,17 | |
40°C | Q [W] | 53010 | 45620 | 38651 | 32194 | 26338 | 21150 | 16650 | 12808 |
Q* [W] | 42476 | 35194 | 28750 | 23114 | 18267 | 14178 | 10793 | 8031 | |
P [kW] | 32,0 | 29,2 | 26,4 | 23,8 | 21,3 | 18,84 | 16,52 | 14,31 | |
I [A] | 52,2 | 48,0 | 44,1 | 40,4 | 36,8 | 33,5 | 30,5 | 27,7 | |
Qc [W] | 85006 | 74782 | 65080 | 55991 | 47606 | 39993 | 33173 | 27118 | |
COP [ - ] | 1,66 | 1,56 | 1,46 | 1,35 | 1,24 | 1,12 | 1,01 | 0,90 | |
COP* [ - ] | 1,33 | 1,21 | 1,09 | 0,97 | 0,86 | 0,75 | 0,65 | 0,56 | |
mLP [kg/h] | 1161 | 957 | 778 | 623 | 491 | 380 | 289 | 214 | |
pm [bar(a)] | 7,48 | 6,55 | 5,70 | 4,92 | 4,21 | 3,56 | 2,98 | 2,46 | |
50°C | Q [W] | 50998 | 43736 | 37007 | 30857 | 25321 | 20394 | 16026 | -- |
Q* [W] | 36457 | 30178 | 24642 | 19828 | 15700 | 12204 | 9257 | ||
P [kW] | 35,7 | 32,5 | 29,4 | 26,4 | 23,6 | 20,8 | 18,20 | ||
I [A] | 57,8 | 52,8 | 48,3 | 44,0 | 40,0 | 36,2 | 32,7 | ||
Qc [W] | 86666 | 76186 | 66371 | 57260 | 48880 | 41220 | 34222 | ||
COP [ - ] | 1,43 | 1,35 | 1,26 | 1,17 | 1,07 | 0,98 | 0,88 | ||
COP* [ - ] | 1,02 | 0,93 | 0,84 | 0,75 | 0,67 | 0,59 | 0,51 | ||
mLP [kg/h] | 1148 | 944 | 767 | 614 | 485 | 376 | 284 | ||
pm [bar(a)] | 8,15 | 7,16 | 6,26 | 5,44 | 4,68 | 3,99 | 3,36 |
Условные обозначения
Q [W] | Холодопроизвод-сть | COP [ - ] | СОР/КПД |
Q* [W] | Холодопроизвод-сть* | COP* [ - ] | СОР/КПД * |
P [kW] | Потребл. мощность | mLP [kg/h] | Массов. расход LP |
I [A] | Ток | pm [bar(a)] | Промежут. давление |
Qc [W] | Производительность конденсатора |
Размеры и подключения
Вместо ТРВ может быть применена CIC-система для хладагента R22. Использование CIC-системы для хладагентов R404A/R507A не рекомендуется.
Производительность конденсатора
Производительность конденсатора может быть расчитана с учетом или без учета выноса тепла. Эту опцию можно найти , выбрав в меню "Программа/Функции". Вынос тепла составляет постоянные 5% от потребления энергии.Значение производительности конденсатора может быть найдено в таблице с результатами производительности конденсатора (с учетом выноса тепла) в соответствующей строке.
Расположение штутцеров из "Размеры":
1 Присоединение высокого давления (HP)
2 Датчик температуры на нагнетании (HP
3 Присоединение низкого давления (LP)
4 CIC-система: сопло впрыска (работа без переохладителя жидкости)
4b CIC датчик (HP)
4c CIC-датчик (MP / работа с переохладителем жидкости)
5 Пробка штуцера заправки маслом
6 Слив масла (магнитная ловушка)
7 Масляный фильтр
8 Возврат масла (маслоотделитель)
10 Подогреватель масла в картере
11 Присоединение для трубки высокого давления +
12 Присоединение для трубки низкого давления –
14 Присоединение промежуточного давления (MP)
15 Впрыск жидкого хладагента (работа без переохладителя жидкости и с ТРВ)
16 Присоединение для реле перепада давления "Delta-P"
17 Вход хладагента в переохладитель жидкости
18 Выход хладагента из переохладителя жидкости.
