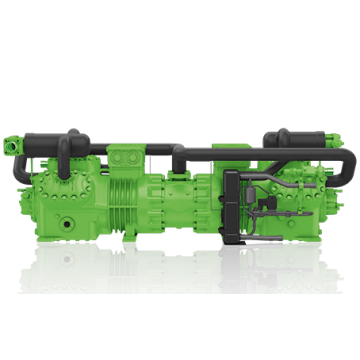

Полугерметичный тандем-компрессор Bitzer S66G-50.2(Y)

Код товара: 2739-01

Официальная гарантия от производителя

Цена: 715890грн

Есть в наличии

Добавить в корзину

Получить дополнительную скидку

Производитель: Bitzer Модель: S66G-50.2(Y) Код товара: 2739-01

Доставка

- доставка курьером
- из нашего магазина в Киеве бесплатно
- из Новой Почты Курьер
Мы доставим этот товар курьером службы доставки по вашему адресу

Оплата

- Безналичными
- Наличными
- Visa/MasterCard
- Наложенным платежом

Гарантия

- 12 месяцев

Описание

Полугерметичный тандем-компрессор Bitzer S66G-50.2(Y) выполнен в соответствии с главным технологическим требованием, которое обязывает ограничивать впитывание масляного и жидкого компонента хладагента. Нагнетание внутри компрессора осуществляется не сквозь традиционный электрический двигатель, а сквозь доску клапана (двухцилиндровые модели) или несколько досок клапана (шестицилиндровые агрегаты).

В агрегатах с переохладителем охлажденный пар из основного теплообменника передается к коллектору. В моделях в классической сборке для охлаждения сжатого пара выполняется поставка охлаждающего вещества в коллектор. Охлажденный пар хладагента попадает через ТРВ в коллектор, а импульсный запуск вещества R22 в жидкой форме осуществляется сквозь клапан. Предварительно охлажденный пар передается в головку цилиндрового блока 2 степени сжатия из моторного узла. На поверхности головки размещен запорный вентиль для дополнительного нагнетания.

Конструкция Полугерметичного тандем-компрессора Bitzer S66G-50.2(Y) двухступенчатого типа не допускает наличие клапанов разгрузки SU или регуляторов мощности CR. Ограничение тока возможно благодаря постепенному запуску двигателя с отдельными обмотками PW, представленными во всех двухступенчатых моделях.

Энергетическую эффективность функционирования одноступенчатого и двухступенчатого компрессора стоит сравнивать исходя из расчетов в сервисе выбора техники Bitzer Software 4.2.1. Необходимо сравнивать показатели холодильного коэффициента СОР в единой функциональной точке разных агрегатов, действующих на R22.

Одноступенчатый компрессор в заданной точке выдает СОР 0,86, а двухступенчатая модель с переохладителем – СОР 1,22. Полученные результаты доказывают, что двухступенчатые компрессоры обладают повышенной функциональной эффективностью. Использование таких моделей связано с минимальными эксплуатационными затратами, по сравнению с одноступенчатыми образцами.

Характеристики

Технические параметры
Объемная произв-сть (1450 об/мин 50Гц)	169.00 / 84.60 m³/h
Объемная произв-сть(1750 об/мин 60Гц)	203.97 / 102.10 m³/h
Цилиндры х Диаметр НД/ВД х Ход поршня	6+6 x 75/ 75 mm x 55 mm
Вес	459 kg
Макс. избыточное давление (НД/ПД/ВД)	19 / 19 / 28 bar
Присоединение линии всасывания	2x42 mm - 1 5/8''
Присоединение линии нагнетания	2x35 mm - 1 3/8''
Тип масла для R404A/R507A	BSE32 (Option)
Тип масла для R22	B5.2 (Standard)
Параметры мотора
Напряжение мотора (др. по запросу)	380-420V -50Hz
Максимальный рабочий ток	2x43.0 A
Соотношение обмоток	50/50
Пусковой ток (ротор блокирован)	2x116.0 A Y / 2x193.0 A YY
Max. энергопотребление	2 x 24,9 kW
Комплект поставки
Защита мотора	SE-B2 (Standard)
Класс защиты	IP54 (Standard), IP66 (Option)
Антивибрационные демпферы	Standard
Расширительный клапан для впрыска жидкости	Standard
Смотровое стекло	Standard
Фильтр-осушитель	Standard
Электромагнитный клапан	Standard
Заправка масла	9.50 dm3
Доступные опции
Подогреватель масла в картере	2x140 W (Option)
Контроль давления масла	MP54 (Option), Delta P II(Option)
Сервисный масляный клапан	Option
Датчик температуры нагнетания	Option
CIC(только для R22;вместо расширительного клапана для впрыска жидкости)	Option
Переохладитель жидк. (м.б. смонтирован)	Option

Каталоги

Эксплуатационные характеристики

R404A (с переохладителем)

▼ tc	► to	-25°C	-30°C	-35°C	-40°C	-45°C	-50°C	-55°C	-60°C
30°C	Q [W]	72404	62537	53198	44450	36410	29210	22943	17635
	Q* [W]	63556	53005	43537	35131	27800	21553	16369	12172
	P [kW]	37,7	34,5	31,4	28,3	25,3	22,4	19,59	16,98
	I [A]	62,8	58,4	54,2	50,1	46,3	42,9	39,7	37,1
	Qc [W]	110081	97079	84608	72767	61706	51587	42537	34617
	COP [ - ]	1,92	1,81	1,69	1,57	1,44	1,31	1,17	1,04
	COP* [ - ]	1,69	1,53	1,39	1,24	1,10	0,96	0,84	0,72
	mLP [kg/h]	1547	1284	1050	845	666	515	391	290
	pm [bar(a)]	6,87	6,01	5,20	4,46	3,78	3,17	2,64	2,17
40°C	Q [W]	69722	60128	51014	42529	34819	27983	22050	16979
	Q* [W]	56467	46844	38280	30770	24308	18863	14359	10685
	P [kW]	42,5	38,8	35,2	31,7	28,3	25,1	22,0	19,05
	I [A]	69,7	64,4	59,3	54,6	50,1	46,1	42,4	39,2
	Qc [W]	112259	98934	86204	74223	63144	53073	44045	36025
	COP [ - ]	1,64	1,55	1,45	1,34	1,23	1,12	1,00	0,89
	COP* [ - ]	1,33	1,21	1,09	0,97	0,86	0,75	0,65	0,56
	mLP [kg/h]	1543	1273	1036	829	653	505	384	285
	pm [bar(a)]	7,48	6,55	5,70	4,92	4,21	3,56	2,98	2,46
50°C	Q [W]	66839	57432	48675	40649	33410	26952	21205	--
	Q* [W]	48452	40129	32773	26370	20883	16234	12311
	P [kW]	47,4	43,2	39,1	35,1	31,3	27,7	24,2
	I [A]	76,8	70,6	64,7	59,2	54,1	49,3	45,0
	Qc [W]	114249	100589	87736	75770	64741	54645	45405
	COP [ - ]	1,41	1,33	1,25	1,16	1,07	0,97	0,88
	COP* [ - ]	1,02	0,93	0,84	0,75	0,67	0,59	0,51
	mLP [kg/h]	1526	1256	1020	817	645	500	378
	pm [bar(a)]	8,15	7,16	6,26	5,44	4,68	3,99	3,36

Условные обозначения

Q [W]	Холодопроизвод-сть	COP [ - ]	СОР/КПД
Q* [W]	Холодопроизвод-сть*	COP* [ - ]	СОР/КПД *
P [kW]	Потребл. мощность	mLP [kg/h]	Массов. расход LP
I [A]	Ток	pm [bar(a)]	Промежут. давление
Qc [W]	Производительность конденсатора

*по стандарту EN12900 (темп. всас-ых паров 20°С, переохл-ние жидк-ти 0 К)

Размеры и подключения

Вместо ТРВ может быть применена CIC-система для хладагента R22. Использование CIC-системы для хладагентов R404A/R507A не рекомендуется.

Производительность конденсатора
Производительность конденсатора может быть расчитана с учетом или без учета выноса тепла. Эту опцию можно найти , выбрав в меню "Программа/Функции". Вынос тепла составляет постоянные 5% от потребления энергии.Значение производительности конденсатора может быть найдено в таблице с результатами производительности конденсатора (с учетом выноса тепла) в соответствующей строке.

Расположение штутцеров из "Размеры":

1 Присоединение высокого давления (HP)
2 Датчик температуры на нагнетании (HP
3 Присоединение низкого давления (LP)
4 CIC-система: сопло впрыска (работа без переохладителя жидкости)
4b CIC датчик (HP)
4c CIC-датчик (MP / работа с переохладителем жидкости)
5 Пробка штуцера заправки маслом
6 Слив масла (магнитная ловушка)
7 Масляный фильтр
8 Возврат масла (маслоотделитель)
10 Подогреватель масла в картере
11 Присоединение для трубки высокого давления +
12 Присоединение для трубки низкого давления –
14 Присоединение промежуточного давления (MP)
15 Впрыск жидкого хладагента (работа без переохладителя жидкости и с ТРВ)
16 Присоединение для реле перепада давления "Delta-P"
17 Вход хладагента в переохладитель жидкости
18 Выход хладагента из переохладителя жидкости.
