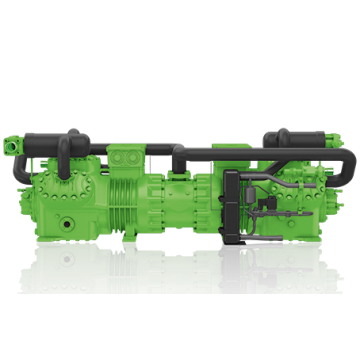

Полугерметичный тандем-компрессор Bitzer S66F-60.2(Y)

Код товара: 2740-01

Официальная гарантия от производителя

Цена: 837083грн

Есть в наличии

Добавить в корзину

Получить дополнительную скидку

Производитель: Bitzer Модель: S66F-60.2(Y) Код товара: 2740-01

Доставка

- доставка курьером
- из нашего магазина в Киеве бесплатно
- из Новой Почты Курьер
Мы доставим этот товар курьером службы доставки по вашему адресу

Оплата

- Безналичными
- Наличными
- Visa/MasterCard
- Наложенным платежом

Гарантия

- 12 месяцев

Описание

Полугерметичный тандем-компрессор Bitzer S66F-60.2(Y) выполнен в соответствии с главным технологическим требованием, которое обязывает ограничивать впитывание масляного и жидкого компонента хладагента. Нагнетание внутри компрессора осуществляется не сквозь традиционный электрический двигатель, а сквозь доску клапана (двухцилиндровые модели) или несколько досок клапана (шестицилиндровые агрегаты).

В агрегатах с переохладителем охлажденный пар из основного теплообменника передается к коллектору. В моделях в классической сборке для охлаждения сжатого пара выполняется поставка охлаждающего вещества в коллектор. Охлажденный пар хладагента попадает через ТРВ в коллектор, а импульсный запуск вещества R22 в жидкой форме осуществляется сквозь клапан. Предварительно охлажденный пар передается в головку цилиндрового блока 2 степени сжатия из моторного узла. На поверхности головки размещен запорный вентиль для дополнительного нагнетания.

Конструкция Полугерметичного тандем-компрессора Bitzer S66F-60.2(Y) двухступенчатого типа не допускает наличие клапанов разгрузки SU или регуляторов мощности CR. Ограничение тока возможно благодаря постепенному запуску двигателя с отдельными обмотками PW, представленными во всех двухступенчатых моделях.

Энергетическую эффективность функционирования одноступенчатого и двухступенчатого компрессора стоит сравнивать исходя из расчетов в сервисе выбора техники Bitzer Software 4.2.1. Необходимо сравнивать показатели холодильного коэффициента СОР в единой функциональной точке разных агрегатов, действующих на R22.

Одноступенчатый компрессор в заданной точке выдает СОР 0,86, а двухступенчатая модель с переохладителем – СОР 1,22. Полученные результаты доказывают, что двухступенчатые компрессоры обладают повышенной функциональной эффективностью. Использование таких моделей связано с минимальными эксплуатационными затратами, по сравнению с одноступенчатыми образцами.

Характеристики

Технические параметры
Объемная произв-сть (1450 об/мин 50Гц)	202.20 / 101.00 m³/h
Объемная произв-сть(1750 об/мин 60Гц)	244.04 / 121.90 m³/h
Цилиндры х Диаметр НД/ВД х Ход поршня	6+6 x 82/ 82 mm x 55 mm
Вес	461 kg
Макс. избыточное давление (НД/ПД/ВД)	19 / 19 / 28 bar
Присоединение линии всасывания	2x42 mm - 1 5/8''
Присоединение линии нагнетания	2x35 mm - 1 3/8''
Тип масла для R404A/R507A	BSE32 (Option)
Тип масла для R22	B5.2 (Standard)
Параметры мотора
Напряжение мотора (др. по запросу)	380-420V -50Hz
Максимальный рабочий ток	2x51.0 A
Соотношение обмоток	50/50
Пусковой ток (ротор блокирован)	2x135.0 A Y / 2x220.0 A YY
Max. энергопотребление	2 x 31,9 kW
Комплект поставки
Защита мотора	SE-B2 (Standard)
Класс защиты	IP54 (Standard), IP66 (Option)
Антивибрационные демпферы	Standard
Расширительный клапан для впрыска жидкости	Standard
Смотровое стекло	Standard
Фильтр-осушитель	Standard
Электромагнитный клапан	Standard
Заправка масла	9.50 dm3
Доступные опции
Подогреватель масла в картере	2x140 W (Option)
Контроль давления масла	MP54 (Option), Delta P II(Option)
Сервисный масляный клапан	Option
Датчик температуры нагнетания	Option
CIC(только для R22;вместо расширительного клапана для впрыска жидкости)	Option
Переохладитель жидк. (м.б. смонтирован)	Option

Каталоги

Эксплуатационные характеристики

R404A (с переохладителем)

▼ tc	► to	-25°C	-30°C	-35°C	-40°C	-45°C	-50°C	-55°C	-60°C
30°C	Q [W]	86796	74727	63440	52952	43365	34805	27361	21049
	Q* [W]	76123	63456	52092	42013	33235	25767	19575	14562
	P [kW]	45,1	41,3	37,6	33,9	30,3	26,8	23,5	20,4
	I [A]	75,9	70,6	65,3	60,3	55,5	51,1	47,1	43,6
	Qc [W]	131862	116017	100990	86828	73661	61642	50892	41454
	COP [ - ]	1,93	1,81	1,69	1,56	1,43	1,30	1,16	1,03
	COP* [ - ]	1,69	1,54	1,39	1,24	1,10	0,96	0,83	0,71
	mLP [kg/h]	1853	1537	1257	1010	797	616	467	347
	pm [bar(a)]	6,87	6,01	5,20	4,46	3,78	3,17	2,64	2,17
40°C	Q [W]	82917	71416	60570	50518	41403	33326	26305	20284
	Q* [W]	67593	56044	45778	36787	29064	22562	17185	12794
	P [kW]	50,4	46,2	42,0	37,9	33,9	30,0	26,3	22,7
	I [A]	83,5	77,5	71,6	65,8	60,3	55,2	50,4	46,2
	Qc [W]	133312	117615	102598	88433	75301	63333	52583	43031
	COP [ - ]	1,65	1,55	1,44	1,33	1,22	1,11	1,00	0,89
	COP* [ - ]	1,34	1,21	1,09	0,97	0,86	0,75	0,65	0,56
	mLP [kg/h]	1847	1523	1238	991	781	604	459	341
	pm [bar(a)]	7,48	6,55	5,70	4,92	4,21	3,56	2,98	2,46
50°C	Q [W]	78952	67900	57626	48209	39700	32084	25268	--
	Q* [W]	57924	47965	39173	31528	24979	19426	14729
	P [kW]	56,1	51,4	46,7	42,0	37,5	33,1	29,0
	I [A]	91,9	84,9	78,2	71,6	65,3	59,3	53,8
	Qc [W]	135085	119269	104278	90226	77204	65232	54254
	COP [ - ]	1,41	1,32	1,24	1,15	1,06	0,97	0,87
	COP* [ - ]	1,03	0,93	0,84	0,75	0,67	0,59	0,51
	mLP [kg/h]	1824	1501	1219	977	771	598	452
	pm [bar(a)]	8,15	7,16	6,26	5,44	4,68	3,99	3,36

Условные обозначения

Q [W]	Холодопроизвод-сть	COP [ - ]	СОР/КПД
Q* [W]	Холодопроизвод-сть*	COP* [ - ]	СОР/КПД *
P [kW]	Потребл. мощность	mLP [kg/h]	Массов. расход LP
I [A]	Ток	pm [bar(a)]	Промежут. давление
Qc [W]	Производительность конденсатора

*по стандарту EN12900 (темп. всас-ых паров 20°С, переохл-ние жидк-ти 0 К)

Размеры и подключения

Вместо ТРВ может быть применена CIC-система для хладагента R22. Использование CIC-системы для хладагентов R404A/R507A не рекомендуется.

Производительность конденсатора
Производительность конденсатора может быть расчитана с учетом или без учета выноса тепла. Эту опцию можно найти , выбрав в меню "Программа/Функции". Вынос тепла составляет постоянные 5% от потребления энергии.Значение производительности конденсатора может быть найдено в таблице с результатами производительности конденсатора (с учетом выноса тепла) в соответствующей строке.

Расположение штутцеров из "Размеры":

1 Присоединение высокого давления (HP)
2 Датчик температуры на нагнетании (HP
3 Присоединение низкого давления (LP)
4 CIC-система: сопло впрыска (работа без переохладителя жидкости)
4b CIC датчик (HP)
4c CIC-датчик (MP / работа с переохладителем жидкости)
5 Пробка штуцера заправки маслом
6 Слив масла (магнитная ловушка)
7 Масляный фильтр
8 Возврат масла (маслоотделитель)
10 Подогреватель масла в картере
11 Присоединение для трубки высокого давления +
12 Присоединение для трубки низкого давления –
14 Присоединение промежуточного давления (MP)
15 Впрыск жидкого хладагента (работа без переохладителя жидкости и с ТРВ)
16 Присоединение для реле перепада давления "Delta-P"
17 Вход хладагента в переохладитель жидкости
18 Выход хладагента из переохладителя жидкости.
