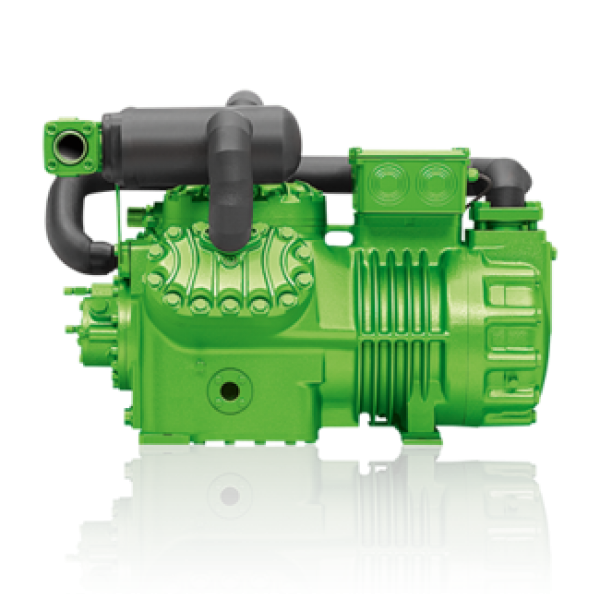

Полугерметичный компрессор Bitzer S4T-5.2Y

Код товара: 2730-01

Официальная гарантия от производителя

Цена: 154728грн

Есть в наличии

Добавить в корзину

Получить дополнительную скидку

Производитель: Bitzer Модель: S4T-5.2Y Код товара: 2730-01

Доставка

- доставка курьером
- из нашего магазина в Киеве бесплатно
- из Новой Почты Курьер
Мы доставим этот товар курьером службы доставки по вашему адресу

Оплата

- Безналичными
- Наличными
- Visa/MasterCard
- Наложенным платежом

Гарантия

- 12 месяцев

Описание

Полугерметичный компрессор Bitzer S4T-5.2Y выполнен в соответствии с главным технологическим требованием, которое обязывает ограничивать впитывание масляного и жидкого компонента хладагента. Нагнетание внутри компрессора осуществляется не сквозь традиционный электрический двигатель, а сквозь доску клапана (двухцилиндровые модели) или несколько досок клапана (шестицилиндровые агрегаты).

В агрегатах с переохладителем охлажденный пар из основного теплообменника передается к коллектору. В моделях в классической сборке для охлаждения сжатого пара выполняется поставка охлаждающего вещества в коллектор. Охлажденный пар хладагента попадает через ТРВ в коллектор, а импульсный запуск вещества R22 в жидкой форме осуществляется сквозь клапан. Предварительно охлажденный пар передается в головку цилиндрового блока 2 степени сжатия из моторного узла. На поверхности головки размещен запорный вентиль для дополнительного нагнетания.

Конструкция Полугерметичного компрессора Bitzer S4T-5.2Y двухступенчатого типа не допускает наличие клапанов разгрузки SU или регуляторов мощности CR. Ограничение тока возможно благодаря постепенному запуску двигателя с отдельными обмотками PW, представленными во всех двухступенчатых моделях.

Энергетическую эффективность функционирования одноступенчатого и двухступенчатого компрессора стоит сравнивать исходя из расчетов в сервисе выбора техники Bitzer Software 4.2.1. Необходимо сравнивать показатели холодильного коэффициента СОР в единой функциональной точке разных агрегатов, действующих на R22.

Одноступенчатый компрессор в заданной точке выдает СОР 0,86, а двухступенчатая модель с переохладителем – СОР 1,22. Полученные результаты доказывают, что двухступенчатые компрессоры обладают повышенной функциональной эффективностью. Использование таких моделей связано с минимальными эксплуатационными затратами, по сравнению с одноступенчатыми образцами.

Характеристики

Технические параметры
Объемная произв-сть (1450 об/мин 50Гц)	19.70 / 12.60 m³/h
Объемная произв-сть(1750 об/мин 60Гц)	23.78 / 15.21 m³/h
Цилиндры х Диаметр НД/ВД х Ход поршня	4 x 60/ 48 mm x 40 mm
Вес	136 kg
Макс. избыточное давление (НД/ПД/ВД)	19 / 19 / 28 bar
Присоединение линии всасывания	28 mm - 1 1/8''
Присоединение линии нагнетания	22 mm - 7/8''
Тип масла для R404A/R507A	BSE32 (Option)
Тип масла для R22	B5.2 (Standard)
Параметры мотора
Напряжение мотора (др. по запросу)	380-420V PW-3-50Hz
Максимальный рабочий ток	14.0 A
Соотношение обмоток	50/50
Пусковой ток (ротор блокирован)	39.0 A Y / 68.0 A YY
Max. энергопотребление	6,9 kW
Комплект поставки
Защита мотора	SE-B2 (Standard)
Класс защиты	IP54 (Standard), IP66 (Option)
Антивибрационные демпферы	Standard
Расширительный клапан для впрыска жидкости	Standard
Смотровое стекло	Standard
Фильтр-осушитель	Standard
Электромагнитный клапан	Standard
Заправка масла	3.00 dm3
Параметры масла
Подогреватель масла в картере	100 W (Option)
Контроль давления масла	MP54 (Option), Delta P II(Option)
Сервисный масляный клапан	Option
Датчик температуры нагнетания	Option
CIC(только для R22)	Option
Переохладитель жидк. (м.б. смонтирован)	Option

Каталоги

Эксплуатационные характеристики

Таблица данных

по производительности по стандарту EN12900 (темп. всасываемых паров 20°С, переохлаждение жидкости 0 К)

с переохлаждением жидкости

▼ tc	► to	-25°C	-30°C	-35°C	-40°C	-45°C	-50°C	-55°C	-60°C
40°C	Q [W]	8820	7367	6085	4963	3988	3148	2432	1826
	P [kW]	5,1	4,74	4,36	3,96	3,55	3,13	2,72	2,31
	I [A]	8,74	8,22	7,7	7,16	6,63	6,12	5,64	5,2
45°C	Q [W]	8651	7227	5968	4865	3905	3078	2372	1775
	P [kW]	5,41	5,01	4,59	4,17	3,73	3,29	2,84	2,39
	I [A]	9,17	8,6	8,02	7,44	6,87	6,31	5,78	5,29
50°C	Q [W]	8490	7094	5858	4774	3830	3016	2321	--
	P [kW]	5,72	5,28	4,83	4,38	3,92	3,45	2,98
	I [A]	9,62	8,98	8,35	7,73	7,12	6,52	5,93

без переохлаждения жидкости

▼ tc	► to	-25°C	-30°C	-35°C	-40°C	-45°C	-50°C	-55°C	-60°C
40°C	Q [W]	6360	5154	4136	3281	2567	1975	1488	1091
	P [kW]	4,62	4,22	3,82	3,43	3,04	2,66	2,28	1,89
	I [A]	8,06	7,51	6,98	6,48	6,01	5,57	5,17	4,8
45°C	Q [W]	5926	4800	3849	3050	2383	1829	1375	1004
	P [kW]	4,82	4,39	3,97	3,56	3,16	2,76	2,36	1,95
	I [A]	8,33	7,74	7,18	6,65	6,15	5,69	5,25	4,85
50°C	Q [W]	5482	4440	3558	2817	2198	1686	1264	--
	P [kW]	5,01	4,56	4,12	3,7	3,27	2,85	2,43
	I [A]	8,6	7,98	7,39	6,82	6,29	5,79	5,33

Условные обозначения

tc — температура конденсации
to — температура испарения
Q [W] — холодопроизводительность (R404a)
P [kW] — потребляемая мощность
I [A] — ток

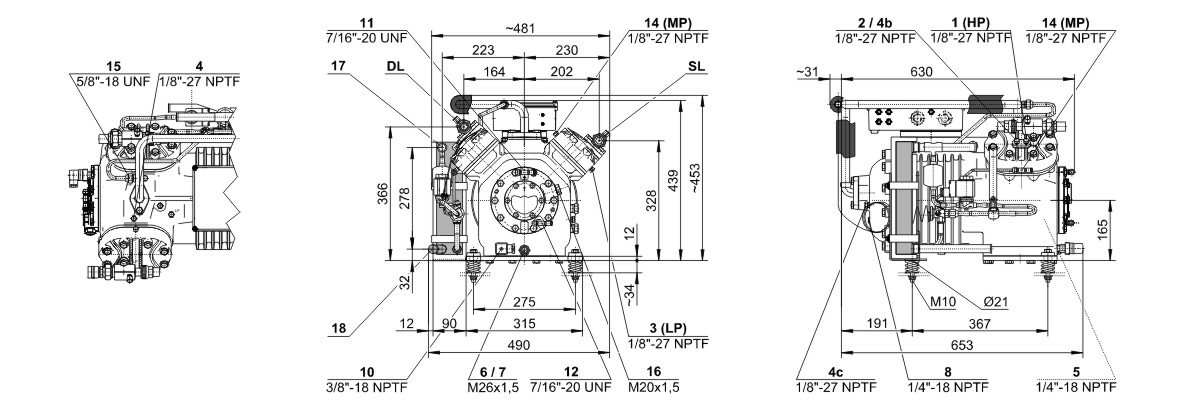

Размеры и подключения
