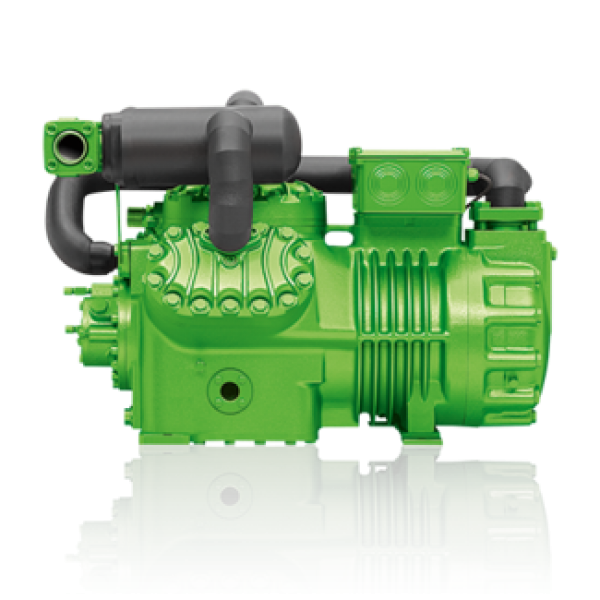

Полугерметичный компрессор Bitzer S4N-8.2Y

Код товара: 2731-01

Официальная гарантия от производителя

Цена: 170634грн

Есть в наличии

Добавить в корзину

Получить дополнительную скидку

Производитель: Bitzer Модель: S4N-8.2Y Код товара: 2731-01

Доставка

- доставка курьером
- из нашего магазина в Киеве бесплатно
- из Новой Почты Курьер
Мы доставим этот товар курьером службы доставки по вашему адресу

Оплата

- Безналичными
- Наличными
- Visa/MasterCard
- Наложенным платежом

Гарантия

- 12 месяцев

Описание

Полугерметичный компрессор Bitzer S4N-8.2Y выполнен в соответствии с главным технологическим требованием, которое обязывает ограничивать впитывание масляного и жидкого компонента хладагента. Нагнетание внутри компрессора осуществляется не сквозь традиционный электрический двигатель, а сквозь доску клапана (двухцилиндровые модели) или несколько досок клапана (шестицилиндровые агрегаты).

В агрегатах с переохладителем охлажденный пар из основного теплообменника передается к коллектору. В моделях в классической сборке для охлаждения сжатого пара выполняется поставка охлаждающего вещества в коллектор. Охлажденный пар хладагента попадает через ТРВ в коллектор, а импульсный запуск вещества R22 в жидкой форме осуществляется сквозь клапан. Предварительно охлажденный пар передается в головку цилиндрового блока 2 степени сжатия из моторного узла. На поверхности головки размещен запорный вентиль для дополнительного нагнетания.

Конструкция Полугерметичного компрессора Bitzer S4N-8.2Y двухступенчатого типа не допускает наличие клапанов разгрузки SU или регуляторов мощности CR. Ограничение тока возможно благодаря постепенному запуску двигателя с отдельными обмотками PW, представленными во всех двухступенчатых моделях.

Энергетическую эффективность функционирования одноступенчатого и двухступенчатого компрессора стоит сравнивать исходя из расчетов в сервисе выбора техники Bitzer Software 4.2.1. Необходимо сравнивать показатели холодильного коэффициента СОР в единой функциональной точке разных агрегатов, действующих на R22.

Одноступенчатый компрессор в заданной точке выдает СОР 0,86, а двухступенчатая модель с переохладителем – СОР 1,22. Полученные результаты доказывают, что двухступенчатые компрессоры обладают повышенной функциональной эффективностью. Использование таких моделей связано с минимальными эксплуатационными затратами, по сравнению с одноступенчатыми образцами.

Характеристики

Технические параметры
Объемная произв-сть (1450 об/мин 50Гц)	28.00 / 17.90 m³/h
Объемная произв-сть(1750 об/мин 60Гц)	33.79 / 21.60 m³/h
Цилиндры х Диаметр НД/ВД х Ход поршня	4 x 60/ 48 mm x 57 mm
Вес	141 kg
Макс. избыточное давление (НД/ПД/ВД)	19 / 19 / 28 bar
Присоединение линии всасывания	28 mm - 1 1/8''
Присоединение линии нагнетания	22 mm - 7/8''
Тип масла для R404A/R507A	BSE32 (Option)
Тип масла для R22	B5.2 (Standard)
Параметры мотора
Напряжение мотора (др. по запросу)	380-420V PW-3-50Hz
Максимальный рабочий ток	17.0 A
Соотношение обмоток	50/50
Пусковой ток (ротор блокирован)	49.0 A Y / 81.0 A YY
Max. энергопотребление	9,7 kW
Комплект поставки
Защита мотора	SE-B2 (Standard)
Класс защиты	IP54 (Standard), IP66 (Option)
Антивибрационные демпферы	Standard
Расширительный клапан для впрыска жидкости	Standard
Смотровое стекло	Standard
Фильтр-осушитель	Standard
Электромагнитный клапан	Standard
Заправка масла	3.00 dm3
Параметры масла
Подогреватель масла в картере	100 W (Option)
Контроль давления масла	MP54 (Option), Delta P II(Option)
Сервисный масляный клапан	Option
Датчик температуры нагнетания	Option
CIC(только для R22)	Option
Переохладитель жидк. (м.б. смонтирован)	Option

Каталоги

Эксплуатационные характеристики

Таблица данных

по производительности по стандарту EN12900 (темп. всасываемых паров 20°С, переохлаждение жидкости 0 К)

с переохлаждением жидкости

▼ tc	► to	-25°C	-30°C	-35°C	-40°C	-45°C	-50°C	-55°C	-60°C
40°C	Q [W]	12496	10453	8647	7062	5683	4493	3475	2612
	P [kW]	7,31	6,78	6,22	5,65	5,07	4,48	3,89	3,31
	I [A]	12,16	11,39	10,6	9,79	8,98	8,19	7,44	6,76
45°C	Q [W]	12240	10245	8477	6924	5569	4398	3394	2542
	P [kW]	7,74	7,16	6,56	5,95	5,33	4,7	4,07	3,44
	I [A]	12,79	11,95	11,08	10,21	9,34	8,49	7,67	6,91
50°C	Q [W]	11983	10037	8308	6786	5456	4304	3315	--
	P [kW]	8,17	7,54	6,9	6,26	5,6	4,93	4,26
	I [A]	13,42	12,5	11,57	10,64	9,72	8,8	7,91

без переохлаждения жидкости

▼ tc	► to	-25°C	-30°C	-35°C	-40°C	-45°C	-50°C	-55°C	-60°C
40°C	Q [W]	9088	7367	5914	4693	3674	2829	2133	1565
	P [kW]	6,43	5,9	5,36	4,82	4,28	3,75	3,22	2,7
	I [A]	10,89	10,13	9,38	8,65	7,94	7,27	6,66	6,1
45°C	Q [W]	8463	6860	5505	4366	3414	2624	1974	1441
	P [kW]	6,72	6,16	5,59	5,02	4,45	3,88	3,32	2,76
	I [A]	11,3	10,5	9,7	8,92	8,16	7,44	6,77	6,16
50°C	Q [W]	7818	6338	5085	4031	3149	2416	1811	--
	P [kW]	7,04	6,44	5,84	5,24	4,64	4,03	3,43
	I [A]	11,77	10,91	10,06	9,22	8,4	7,63	6,9

Условные обозначения

tc — температура конденсации
to — температура испарения
Q [W] — холодопроизводительность (R404a)
P [kW] — потребляемая мощность
I [A] — ток

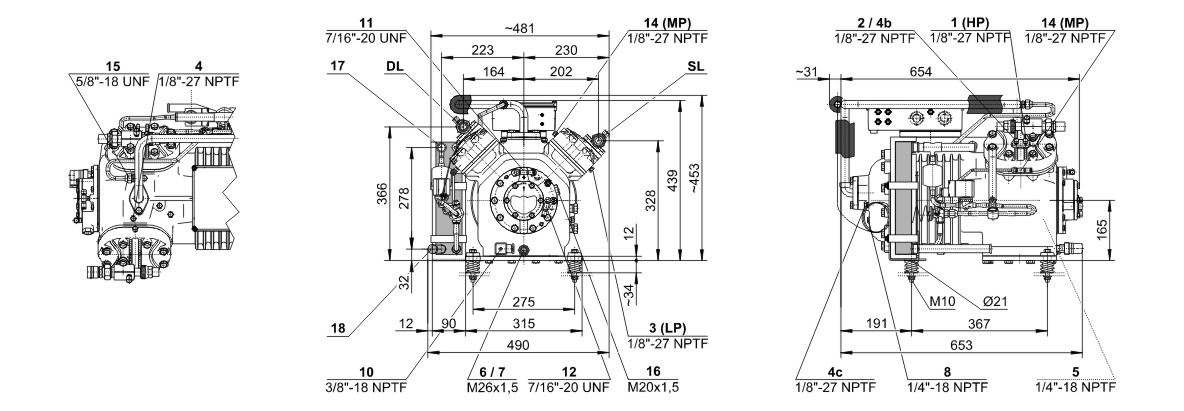

Размеры и подключения

bitzer S4N-8.2Y
