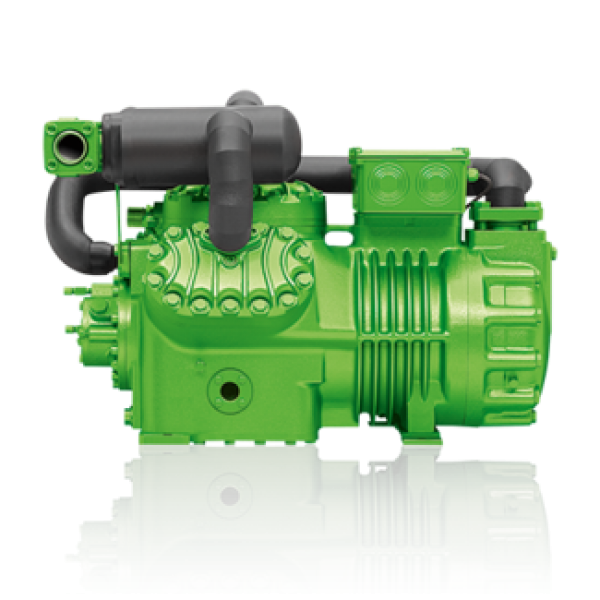

Полугерметичный компрессор Bitzer S4G-12.2Y
- доставка курьером
- из нашего магазина в Киеве бесплатно
- из Новой Почты Курьер
Мы доставим этот товар курьером службы доставки по вашему адресу
- Безналичными
- Наличными
- Visa/MasterCard
- Наложенным платежом
- 12 месяцев
Описание
Полугерметичный компрессор Bitzer S4G-12.2Y выполнен в соответствии с главным технологическим требованием, которое обязывает ограничивать впитывание масляного и жидкого компонента хладагента. Нагнетание внутри компрессора осуществляется не сквозь традиционный электрический двигатель, а сквозь доску клапана (двухцилиндровые модели) или несколько досок клапана (шестицилиндровые агрегаты).
В агрегатах с переохладителем охлажденный пар из основного теплообменника передается к коллектору. В моделях в классической сборке для охлаждения сжатого пара выполняется поставка охлаждающего вещества в коллектор. Охлажденный пар хладагента попадает через ТРВ в коллектор, а импульсный запуск вещества R22 в жидкой форме осуществляется сквозь клапан. Предварительно охлажденный пар передается в головку цилиндрового блока 2 степени сжатия из моторного узла. На поверхности головки размещен запорный вентиль для дополнительного нагнетания.
Конструкция Полугерметичного компрессора Bitzer S4G-12.2Y двухступенчатого типа не допускает наличие клапанов разгрузки SU или регуляторов мощности CR. Ограничение тока возможно благодаря постепенному запуску двигателя с отдельными обмотками PW, представленными во всех двухступенчатых моделях.
Энергетическую эффективность функционирования одноступенчатого и двухступенчатого компрессора стоит сравнивать исходя из расчетов в сервисе выбора техники Bitzer Software 4.2.1. Необходимо сравнивать показатели холодильного коэффициента СОР в единой функциональной точке разных агрегатов, действующих на R22.
Одноступенчатый компрессор в заданной точке выдает СОР 0,86, а двухступенчатая модель с переохладителем – СОР 1,22. Полученные результаты доказывают, что двухступенчатые компрессоры обладают повышенной функциональной эффективностью. Использование таких моделей связано с минимальными эксплуатационными затратами, по сравнению с одноступенчатыми образцами.
Характеристики
Технические параметры | |
Объемная произв-сть (1450 об/мин 50Гц) | 42.30 / 27.00 m³/h |
Объемная произв-сть(1750 об/мин 60Гц) | 51.05 / 32.59 m³/h |
Цилиндры х Диаметр НД/ВД х Ход поршня | 4 x 75/ 60 mm x 55 mm |
Вес | 180 kg |
Макс. избыточное давление (НД/ПД/ВД) | 19 / 19 / 28 bar |
Присоединение линии всасывания | 35 mm - 1 3/8'' |
Присоединение линии нагнетания | 28 mm - 1 1/8'' |
Тип масла для R404A/R507A | BSE32 (Option) |
Тип масла для R22 | B5.2 (Standard) |
Параметры мотора | |
Напряжение мотора (др. по запросу) | 380-420V PW-3-50Hz |
Максимальный рабочий ток | 24.0 A |
Соотношение обмоток | 50/50 |
Пусковой ток (ротор блокирован) | 69.0 A Y / 113.0 A YY |
Max. энергопотребление | 13,8 kW |
Комплект поставки | |
Защита мотора | SE-B2 (Standard) |
Класс защиты | IP54 (Standard), IP66 (Option) |
Антивибрационные демпферы | Standard |
Расширительный клапан для впрыска жидкости | Standard |
Смотровое стекло | Standard |
Фильтр-осушитель | Standard |
Электромагнитный клапан | Standard |
Заправка масла | 4.50 dm3 |
Параметры масла | |
Подогреватель масла в картере | 140 W (Option) |
Контроль давления масла | MP54 (Option), Delta P II(Option) |
Сервисный масляный клапан | Option |
Датчик температуры нагнетания | Option |
CIC(только для R22) | Option |
Переохладитель жидк. (м.б. смонтирован) | Option |
Каталоги
Эксплуатационные характеристики
Таблица данных
по производительности по стандарту EN12900 (темп. всасываемых паров 20°С, переохлаждение жидкости 0 К)
с переохлаждением жидкости
▼ tc | ► to | -25°C | -30°C | -35°C | -40°C | -45°C | -50°C | -55°C | -60°C |
40°C | Q [W] | 18913 | 16222 | 13680 | 11331 | 9215 | 7356 | 5755 | 4395 |
P [kW] | 11,05 | 10,23 | 9,37 | 8,49 | 7,6 | 6,72 | 5,85 | 5,01 | |
I [A] | 18,79 | 17,66 | 16,5 | 15,33 | 14,19 | 13,09 | 12,08 | 11,18 | |
45°C | Q [W] | 18508 | 15849 | 13359 | 11074 | 9025 | 7221 | 5651 | 4289 |
P [kW] | 11,7 | 10,82 | 9,9 | 8,96 | 8 | 7,05 | 6,12 | 5,22 | |
I [A] | 19,7 | 18,47 | 17,21 | 15,94 | 14,69 | 13,5 | 12,39 | 11,4 | |
50°C | Q [W] | 18060 | 15463 | 13046 | 10837 | 8855 | 7093 | 5531 | -- |
P [kW] | 12,32 | 11,4 | 10,44 | 9,44 | 8,42 | 7,41 | 6,41 | ||
I [A] | 20,6 | 19,29 | 17,94 | 16,59 | 15,24 | 13,94 | 12,72 |
без переохлаждения жидкости
▼ tc | ► to | -25°C | -30°C | -35°C | -40°C | -45°C | -50°C | -55°C | -60°C |
40°C | Q [W] | 14161 | 11759 | 9606 | 7714 | 6089 | 4724 | 3596 | 2677 |
P [kW] | 9,87 | 9,04 | 8,21 | 7,38 | 6,56 | 5,75 | 4,94 | 4,15 | |
I [A] | 17,17 | 16,05 | 14,96 | 13,91 | 12,9 | 11,97 | 11,11 | 10,36 | |
45°C | Q [W] | 13197 | 10935 | 8922 | 7165 | 5662 | 4399 | 3347 | 2474 |
P [kW] | 10,29 | 9,42 | 8,54 | 7,67 | 6,8 | 5,94 | 5,08 | 4,25 | |
I [A] | 17,74 | 16,56 | 15,4 | 14,27 | 13,19 | 12,18 | 11,25 | 10,44 | |
50°C | Q [W] | 12175 | 10081 | 8226 | 6615 | 5236 | 4069 | 3082 | -- |
P [kW] | 10,72 | 9,81 | 8,89 | 7,97 | 7,05 | 6,14 | 5,24 | ||
I [A] | 18,33 | 17,08 | 15,85 | 14,65 | 13,5 | 12,41 | 11,42 |
Условные обозначения
- tc — температура конденсации
- to — температура испарения
- Q [W] — холодопроизводительность (R404a)
- P [kW] — потребляемая мощность
- I [A] — ток
