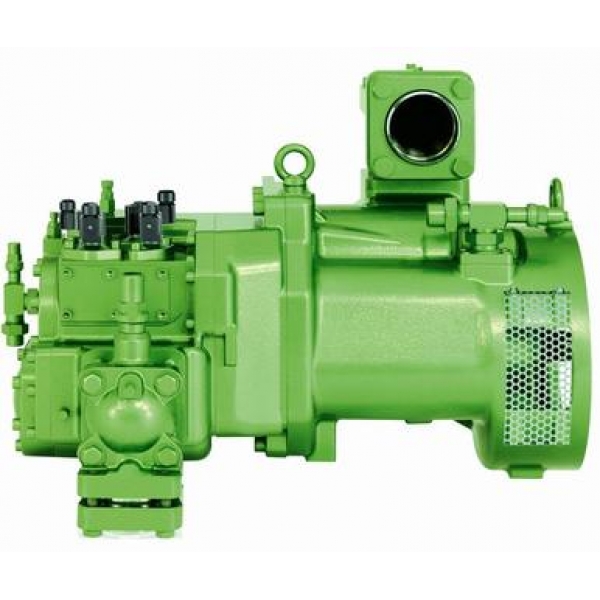

Винтовой компрессор открытого типа Bitzer OSN8591-K

Код товара: 2831-01

Официальная гарантия от производителя

Цена: 686143грн

Есть в наличии

Добавить в корзину

Получить дополнительную скидку

Производитель: Bitzer Модель: OSN8591-K Код товара: 2831-01

Доставка

- доставка курьером
- из нашего магазина в Киеве бесплатно
- из Новой Почты Курьер
Мы доставим этот товар курьером службы доставки по вашему адресу

Оплата

- Безналичными
- Наличными
- Visa/MasterCard
- Наложенным платежом

Гарантия

- 12 месяцев

Описание

Универсальный холодильный Винтовой компрессор открытого типа Bitzer OSN8591-K подходит для установки на крупных промышленных и коммерческих агрегатах, в системах охлаждения суден и даже на взрывозащищенных объектах. Электрические моторы стандартного типа соединяются с корпусом муфты фланцами без необходимости выполнения сложных пуско-наладочных работ. Указанные муфты представлены в каталогах производителя в категории дополнительного оборудования.

На трубопроводе возврата масла от маслоотделителя к основному компрессору монтируется специальный масляных фильтр, реле масла, электромагнитный запорный клапан и глазок. Открытый Винтовой компрессор открытого типа Bitzer OSN8591-K отличается максимальной холодопроизводительностью и превосходным холодильным коэффициентом в случае использования вместе с экономайзером или же без него. Агрегаты оснащены вмонтированной системой контроля производительности:

От 50 до 100% мощности;
Трехшаговое регулирование работоспособности;
Бесступенчатый контроль мощности ползунком (в образцах производителя, начиная с модели OS.85): производительность меняется по десяти позициям ползунка.

Производительность открытого винтового компрессора составляет 535 куб/ч. Допускается параллельное использование нескольких Винтовых компрессоров открытого типа Bitzer OSN8591-K (до шести единиц). Одновременная схема эксплуатации имеет несколько преимуществ:

Неограниченные функции контроля производительности.
Возможность резервирования системы без изменения габаритов.
Гарантированная надежность функционирования.
Компактная компрессорная система с простым обслуживанием.
Оптимальная энергетическая эффективность при нестабильных частичных нагрузках в разных направлениях.

Использование открытых холодильных компрессоров Bitzer, например Винтового компрессора открытого типа Bitzer OSN8591-K, осуществляется по обновленной и упрощенной схеме. Винтовые компрессоры имеют традиционную конструкцию и состоят из следующих элементов:

Один или несколько компрессоров;
Отделитель масляных жидкостей;
Охладитель масла;
Трубопроводы с отдельными клапанами и дополнительными приспособлениями.

В новых моделях масляные фильтры вмонтированы в основной корпус. Уровень загрязнения фильтров определяется реле путем вычисления перепадов давления в детали. Постоянное вычисление скачков давления в основании компрессора выполняет роль наружного реле протока масла. Интегрированный клапан подачи масла регулирует передачу масляных жидкостей в компрессор и устанавливает направления для вращательных движений в момент запуска.

Характеристики

Технические параметры
Объемная произв-сть (2900об/мин 50 Гц)	535 m³/h
Объемная произв-сть (3500об/мин 60 Гц)	640 m³/h
Max. энергопотребление	156,0 kW
Допустимый диапазон скоростей	1450 .. 4000 min-1
Направление вращения (компрессор)	rechts / clockwise
Вес	360 kg
Макс. избыточное давление (НД/ВД)	19 / 28 bar
Присоединение линии всасывания	DN 100
Присоединение линии всасывания (NH3)	DN 100
Присоединение линии нагнетания	76 mm - 3 1/8''
Присоединение линии нагнетания (NH3)	DN 80
Адаптер для ЕСО (NH3)	DN 30 (Option)
Тип масла для R22	B150SH, B100 (Option)
Тип масла для R134a/R404A/R507A/R407A/R407F/R448A/R449A	BSE170 (Option)
Комплект поставки
Предохранительный клапан давления	Standard
Обратный клапан	Standard
Контроль расхода масла	Standard
Масловпускной клапан	Standard
Встроенный маслянный фильтр	Standard
Защита мотора	2xSE-B2
Датчик температуры нагнетания	Standard
Стартовая разгрузка	Standard
Регулирование производительности	100-75-50% or 100-50% (Standard)
Смотровое стекло	Standard
Защитная заправка	Standard
Доступные опции
Запорный вентиль на всасывании	Option
Запорный вентиль на нагнетании	Option
ЕСО-присоединение с запорным вентилем	Option
Кожух соединительной муфты	Option

Каталоги

Эксплуатационные характеристики

R404A

▼ tc	► to	-10°C	-15°C	-20°C	-25°C	-30°C	-35°C	-40°C	-45°C
30°C	Q [W]	--	303351	246088	197534	156620	122375	93922	70460
	P [kW]		99,0	92,8	87,0	81,8	77,3	73,7	71,2
	COP [ - ]		3,07	2,65	2,27	1,92	1,58	1,28	0,99
	mLP [kg/h]		8863	7369	6069	4942	3971	3137	2425
	mHP [kg/h]		8863	7369	6069	4942	3971	3137	2425
	Qac [kW]		--	--	--	--	--	--	12,48
	tcu [°C]		29,6	29,6	29,6	29,6	29,6	29,6	29,6
	pm [bar(a)]		--	--	--	--	--	--	--
	Qsc [kW]		--	--	--	--	--	--	--
40°C	Q [W]	--	259681	208432	165169	128899	98721	73820	53458
	P [kW]		114,8	108,0	101,7	96,1	91,5	88,0	85,7
	COP [ - ]		2,26	1,93	1,62	1,34	1,08	0,84	0,62
	mLP [kg/h]		8730	7209	5885	4738	3748	2899	2175
	mHP [kg/h]		8730	7209	5885	4738	3748	2899	2175
	Qac [kW]		--	--	--	--	12,40	24,2	36,0
	tcu [°C]		39,6	39,6	39,6	39,6	39,6	39,6	39,6
	pm [bar(a)]		--	--	--	--	--	--	--
	Qsc [kW]		--	--	--	--	--	--	--
50°C	Q [W]	--	208387	164647	127999	97542	72460	52016	35546
	P [kW]		131,2	123,7	117,0	111,2	106,5	103,1	101,1
	COP [ - ]		1,59	1,33	1,09	0,88	0,68	0,50	0,35
	mLP [kg/h]		8365	6838	5510	4360	3370	2522	1800
	mHP [kg/h]		8365	6838	5510	4360	3370	2522	1800
	Qac [kW]		--	9,47	20,3	30,9	41,5	52,2	63,2
	tcu [°C]		49,7	49,7	49,7	49,7	49,7	49,7	49,7
	pm [bar(a)]		--	--	--	--	--	--	--
	Qsc [kW]		--	--	--	--	--	--	--

Условные обозначения

Q [W]	Холодопроизвод-сть	Qac [kW]	Дополнит. охлаждение
P [kW]	Потребл. мощность	tcu [°C]	Темп. жидкости
COP [ - ]	СОР/КПД	pm [bar(a)]	ECO-давление
mLP [kg/h]	Массов. расход LP	Qsc [kW]	Произв-ть переохл-ля (ECO)
mHP [kg/h]	Массов. расход HP

*в соответствии со стандартом EN12900 (10K перегрев всасываемых паров, 0K переохлаждение жидкости)

Размеры и подключения
