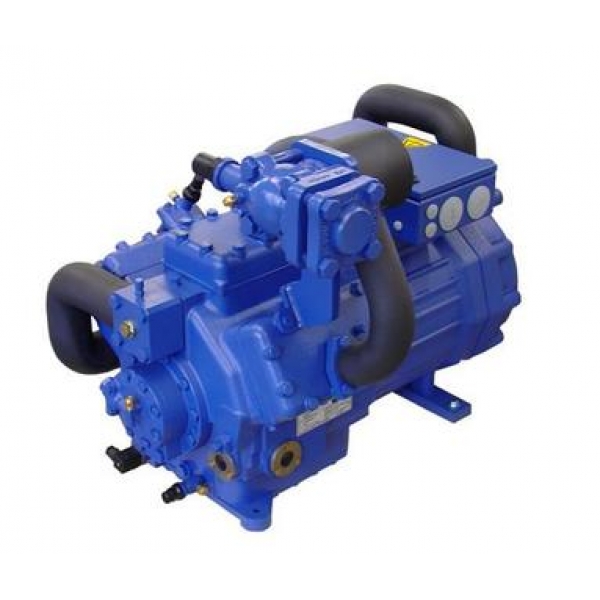

Двухступенчатый компрессор GEA Bock HGZX7/1860-4

Код товара: 3069-01

Официальная гарантия от производителя

Есть в наличии

Заказать

Получить дополнительную скидку

Производитель: Bock Cерия: HG Модель: GEA HGZX7/1860-4 (R404A/R507) Код товара: 3069-01

Доставка

- доставка курьером
- из нашего магазина в Киеве бесплатно
- из Новой Почты Курьер
Мы доставим этот товар курьером службы доставки по вашему адресу

Оплата

- Безналичными
- Наличными
- Visa/MasterCard
- Наложенным платежом

Гарантия

- 12 месяцев

Описание

Двухступенчатый компрессор GEA Bock HGZX7/1860-4 применяется для интенсивного охлаждения в различных производственных сферах. Промежуточные жидкостные охладители могут функционировать вместе с разными популярными холодильными агентами. Такая универсальность обусловлена разными расширительными клапанами.

Дополнительная двухступенчатая система охлаждения у Двухступенчатого компрессора GEA Bock HGZX7/1860-4 включает в себя следующие комплектующие: осушительный фильтр, электромагнитный клапан, смотровое стекло, переохладитель жидкости. Существует два альтернативных варианта двухступенчатых компрессоров:

Промежуточная линия давления изолирована и отдельно смонтирована. Отдельно изолированы для независимого внешнего монтажа следующие комплектующие: жидкостный переохладитель, клапаны расширения, смотровые стекла, электромагнитные клапаны и осушительный фильтр.
В модели установлены на корпусе, тщательно герметизированы и изолированы все основные детали: жидкостные переохладители, электромагнитные клапаны, осушительные фильтры и расширительные клапаны.

Главными особенностями конструкции Двухступенчатого компрессора GEA Bock HGZX7/1860-4 с шестью цилиндрами является экономичная и надежная конструкция. Степени разделены с соотношением 2:1. Агрегат функционирует по принципу двухступенчатой работы с жидкостным переохладителем. Расширительный клапан устанавливается в соответствии с хладагентом и способом эксплуатации.

Характеристики

Число цилиндров / Ø цилиндра / ход поршня	6 / 75 mm / 70 mm
Объемная подача LP/HP 50Гц (1450 ¹/мин) ¹⁾	107,60 / 53,80 m³/h
Объемная подача LP/HP 60Гц (1740 ¹/мин) ¹⁾	129,10 / 64,60 m³/h
Напряжение питания ²⁾	380-420V Y/YY -3- 50Hz PW
	440-480V Y/YY -3- 60Hz PW
Соотношение обмоток ЭД	50% / 50%
Макс. рабочий ток ³⁾	55,0 A
Макс. потребляемая мощность ³⁾	30,0 kW
Пусковой ток (с блокированным ротором) ³⁾	175,0 / 269,0 A
Защита электродвигателя	MP10
Класс защиты: клем. коробка	IP 65
Вес	291 kg
Макс. допустимое давление (LP/MP/HP) ¹⁾	19 / 19 / 28 bar
Присоединение линии всасывания SV	54 mm - 2 1/8 "
Присоединение линии нагнетания DV	35 mm - 1 3/8 "
Присоединение переохладителя ВКЛ/ВЫКЛ	16 mm - 5/8 "
Смазка	Масляный насос
Тип масла для R404A, R410A	FUCHS Reniso Triton SE 55
Тип масла для R22	FUCHS Reniso SP 46
Заправка масла	4,5 Ltr.
Подогреватель масла в картере	230 V - 1 - 50/60 Hz, 140 W
Габаритные размеры длина / ширина / высота	825 / 630 / 635 mm

¹⁾	LP = низкое давление MP = среднее давление HP = высокое давление
²⁾	Допуск (± 10%) относительно среднего значения диапазонов напряжения. Другие напряжения и ток по запросу Все данные основаны на среднеквадратичном значании напряжения PW = раздельные обмотки, электродвигатель с раздельным пуском обмоток (не требуется разгрузка пуска) Варианты подключений Y/D по запросу
³⁾	- Значение макс. потребляемой мощности действительно для исправной питаюещей сети. - Учитывайте макс. рабочий ток и макс. потребляемую мощность для подбора контакторов, кабелей и автоматов защиты. Автоматы защиты: категория применения AC3.

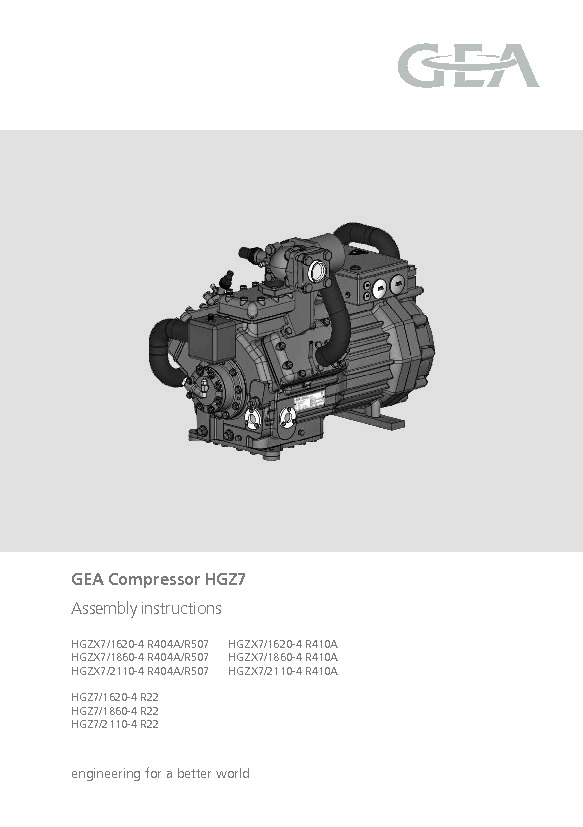

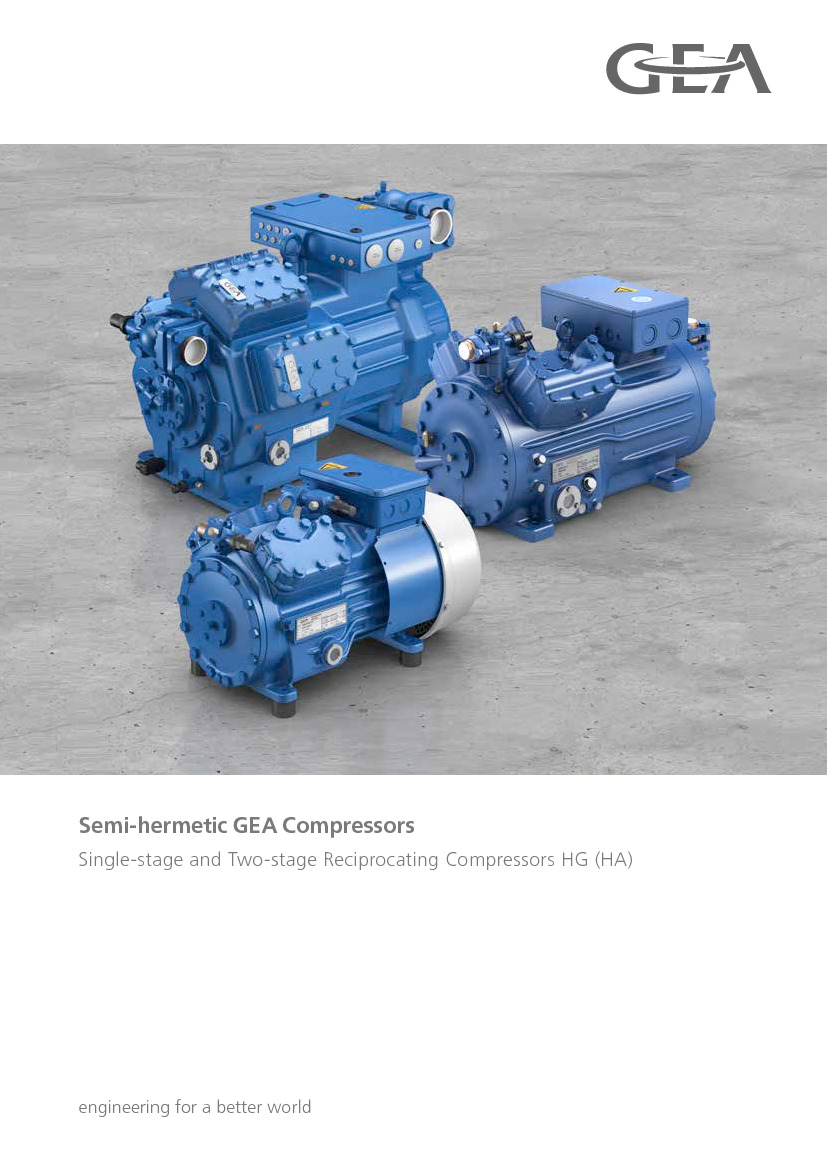

Каталоги

Эксплуатационные характеристики

R404A/R507

		t_o [°C]
		-30	-35	-40	-45	-50	-55	-60	-65	-70

t_c[°C]
30	Q [W] P [kW] I [A]	40100 24,30 46,30	32700 22,20 43,40	26600 20,20 40,70	21400 18,10 38,00	17200 16,10 35,40	13700 14,10 33,00	10800 12,10 30,80	8380 10,30 28,80	6300 8,56 27,00
35	Q [W] P [kW] I [A]	39300 25,50 48,10	32100 23,40 45,00	26100 21,20 42,00	21100 19,00 39,10	16900 16,80 36,40	13500 14,70 33,80	10700 12,70 31,40	8250 10,70 29,30	6170 8,94 27,30
40	Q [W] P [kW] I [A]	38400 26,80 50,00	31400 24,50 46,70	25500 22,20 43,40	20600 19,90 40,30	16600 17,60 37,40	13200 15,40 34,60	10400 13,30 32,10	8040 11,20 29,80	5970 9,37 27,80
45	Q [W] P [kW] I [A]		30600 25,70 48,40	24900 23,30 44,90	20100 20,90 41,60	16100 18,50 38,40	12800 16,10 35,50	10100 13,90 32,80	7720 11,80 30,40	5650 9,82 28,30
50	Q [W] P [kW] I [A]		29700 26,90 50,10	24100 24,30 46,40	19400 21,80 42,80	15500 19,30 39,50	12300 16,90 36,40	9570 14,50 33,50	7260 12,30 31,00

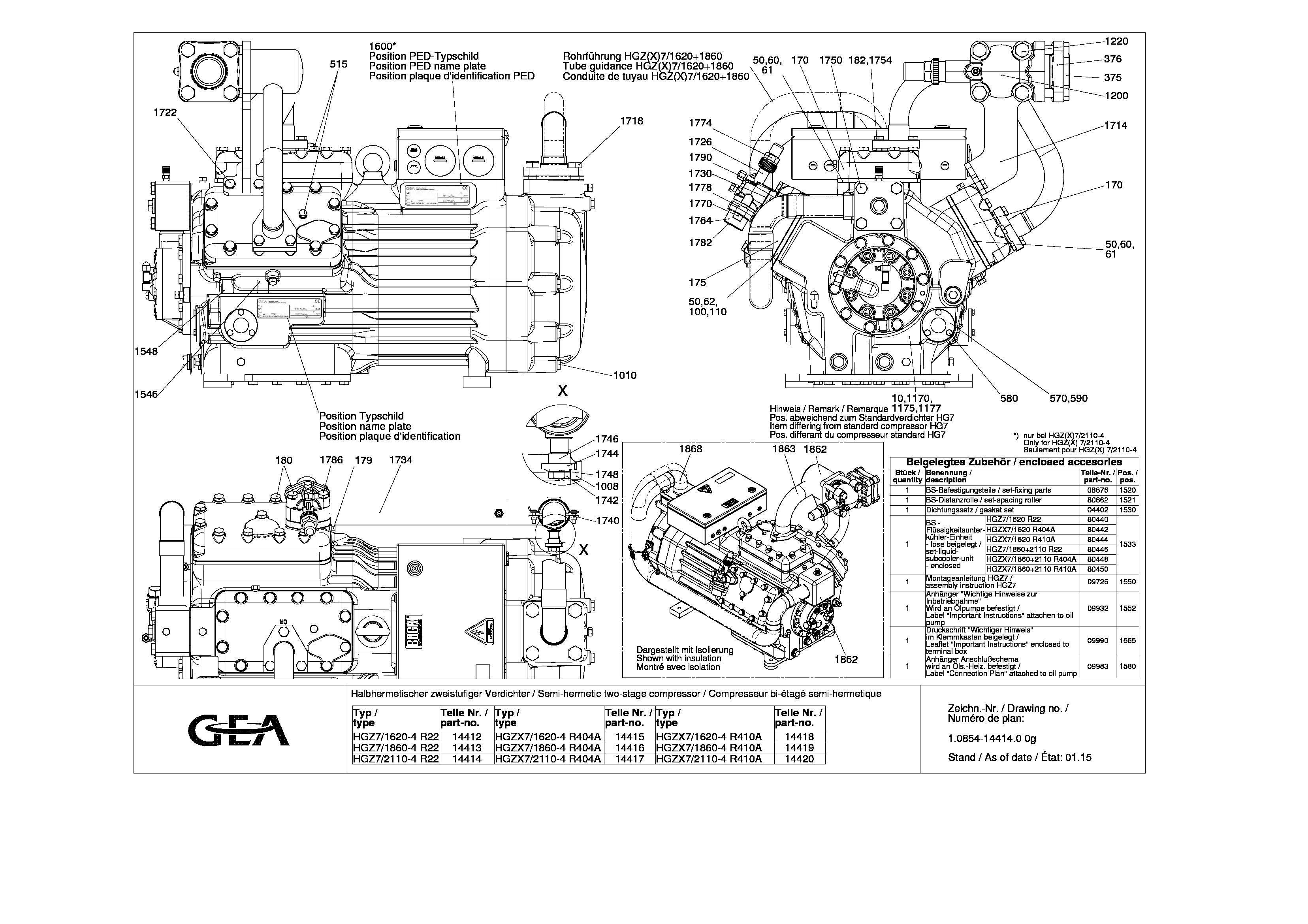

Размеры и подключения

SV	Запорный клапан на всасывании, труба ø ¹⁾	54 mm - 2 1/8 "
DV	Запорный клапан на нагнетании, труба ø ¹⁾	35 mm - 1 3/8 "
A	Подключение на всывании, неблокируемое	1/8 " NPTF
A1	Подключение на всывании, блокируемое	7/16 " UNF
A2	Подключение на линии промежуточного давления, неблокируемое	1/8 " NPTF
A3	Подключение на линии промежуточного давления, неблокируемое	1/4 " NPTF
B	Подключение на нагнетании, неблокируемое	1/8 " NPTF
B1	Подключение на нагнетании, блокируемое	7/16 " UNF
C	Подключение реле контроля масла OIL	7/16 " UNF
D	Подключение реле контроля масла LP	7/16 " UNF
D1	Возврат масла из маслоотделителя	1/4 " NPTF
E	Подключение манометра для измерения давления масла	7/16 " UNF
F	Слив масла	M 22 x 1.5
H	Пробка для заливки масла	M 22 x 1.5
J	Подогреватель масла в картере	M 22 x 1.5
K	Смотровое стекло	-
L	Подключение защитного термостата на нагнетании	1/8 " NPTF
O	Подключение регулятора уровня масла	3 x M 6
ÖV	Подключение масляного сервисного вентиля	1/4 " NPTF
P	Подключение дифференциального реле контроля масла	M 20 x 1.5
Q	Подключение датчика температуры масла	1/8 " NPTF
R	Подключение уравнительной линии клапана впрыска	7/16 " UNF
W	Подключение впрыска жидкого хладагента	M 22 x 1.5
X	Клапан Шредера для манометра промежуточного давления	7/16 " UNF

¹⁾	Присоединение под пайку

Комплектация и аксессуары

Объём поставки

Полугерметичный 6-ти цилиндровый компрессор с электродвигателем
Единый корпус

Mасляный насос

W-образное расположение цилиндров
Ступени LP/HP в соотношении 2:1

Линия промежуточного давления установлена и изолирована

Защита обмоток электродвигателя PTC датчиками, подключенными к блоку МР10

Крышка масляного насоса подготовленная для подключения дифференциального реле контроля смазки DELTA-P II

Возможность подключения регуляторов уровня масла ESK, AC+R или CARLY

Заправка масла:
HGZ: FUCHS Reniso SP 46
HGZX: FUCHS Reniso Triton SE 56

Tри смотровых стекла

Декомпрессионный клапан

Всасывающий и нагнетательный клапаны

Заправка инертным газом

4 виброопоры в упаковке

Аксессуары

ТЭН подогрева 230В - 1ф - 50/60Гц, 140Вт

Переохладитель, расширительный клапан, соленоидный клапан,
смотровых стекла, фильтр-осушитель
установлены на компрессоре,
соединены изолированными трубопроводами

Переохладитель, расширительный клапан, соленоидный клапан, смотровых стекла,
фильтр-осушитель поставляются отдельно (в отдельной упаковке) для самостоятельного, монтажа. Для раюоты компрессора установка этих элементов абсолютно необходима.

Дифференциальное реле контроля смазки MP54 230В - 1ф - 50/60Гц, IP21 ¹⁾

Дифференциальное реле контроля смазки DELTA-P II 220-240В - 1ф - 50/60 Hz ²⁾

Масляный сервисный вентиль

Защитный термостат на каждую крышку цилиндров ³⁾

Электродвигатель другого напряжения и частоты (по запросу)

¹⁾	В отдельная упаковке
²⁾	Комплект вспомогательного оборудования (вворачиваемая деталь установлена)
³⁾	Установлено
