Полугерметичный компрессор Bitzer CSW6583-40(Y)

Код товара: 2779-01

Официальная гарантия от производителя

Цена: 374820грн

Есть в наличии

Добавить в корзину

Получить дополнительную скидку

Производитель: Bitzer Модель: CSW6583-40(Y) Код товара: 2779-01

Доставка

- доставка курьером
- из нашего магазина в Киеве бесплатно
- из Новой Почты Курьер
Мы доставим этот товар курьером службы доставки по вашему адресу

Оплата

- Безналичными
- Наличными
- Visa/MasterCard
- Наложенным платежом

Гарантия

- 12 месяцев

Описание

Полугерметичный компрессор Bitzer CSW6583-40(Y) и другие модели этого типа являются эталоном технологического качества, поэтому популярны на предприятиях холодильной, химической, текстильной и машиностроительной промышленности. Повысить эффективность и производительность поршневых компрессоров полугерметичного типа позволяют основные функциональные преимущества:

Обновленный эргономичный дизайн цилиндровых крышек: такое нововведение позволяет снизить потери давления и увеличить габариты нагнетательной зоны;
Отличная совместимость двигателей с компрессорами любого поколения;
Улучшенная конструкция способствует сокращению щелей и снижению потерь от трения.
Упрощенный дизайн гарантирует постоянный доступ к важным деталям, простое подключение и обслуживание;
Интеллектуальная система контроля производительности CR II предназначена для регулирования электромагнитного клапана. Эта система сокращает время передвижения клапана, что увеличивает количество рабочих циклов и повышает срок службы агрегата более чем на десять лет;
Максимальная эффективность агрегата в режиме низкого потребления электричества – вмонтированные в компрессоре электрические моторы охлаждаются парами и оснащены системой возврата масла;
Усовершенствованный дизайн досок клапанов с обновленной конструкцией проходных каналов обеспечивают стабильную подачу воздуха, а также уменьшение резервных объемов.

В процессе производства Полугерметичного компрессора Bitzer CSW6583-40(Y) применяются исключительно высококачественные марки стали, что позволяет пролонгировать срок службы полугерметичных компрессоров. Все модели имеют качественную автоматику, которая защищает механизм в момент работы в аварийном режиме.

Крупные мировые концерны по производству промышленного холодильного оборудования предпочитают агрегаты бренда Bitzer. Стоит отметить отличную холодопроизводительность, минимальный звуковой эффект, компактные габариты корпуса, практичность подключения и сервисного обслуживания.

Характеристики

Технические параметры
Объемная произв-сть (2900об/мин 50 Гц)	195 m³/h
Объемная произв-сть (3500об/мин 60 Гц)	235 m³/h
Вес	365 kg
Макс. избыточное давление (НД/ВД)	19 / 28 bar
Присоединение линии всасывания	64 mm - 2 5/8''
Присоединение линии нагнетания	54 mm - 2 1/8''
Тип масла для R1234yf/R1234ze(E)/R450A/R513A	BSE170-L (Standard)
Тип масла для R134a	BSE170-L (Standard)
Параметры мотора
Напряжение мотора (др. по запросу)	380-415V -50Hz
Максимальный рабочий ток	74.0 A
Соотношение обмоток	50/50
Пусковой ток (ротор блокирован)	169.0 A D / 338.0 A DD
Max. энергопотребление	43,0 kW
Комплект поставки
Класс защиты	IP54
Подогреватель масла	200 W (Standard)
Маслоотделитель	Standard
Масляный фильтр	Standard
Датчик температуры нагнетания	Standard
Стартовая разгрузка	Standard
Регулирование производ-сти 4-х-ступ.	100-75-50-25% (Standard)
Плавное регулирование производ-сти	100-25% (Standard)
Встроеный обратный клапан	Standard
Защита мотора	SE-E1 (Standard), SE-E3(Standard for 660-690V)
Заправка масла	10,0 dm³
Доступные опции
Датчик уровня масла	min / max OLC-D1-S (Option)
Запорный вентиль на нагнетании	Option
Запорный вентиль на всасывании	Option
Запорный вентиль на линии экономайзера с шумоглушителем	Option
Мостики для прямого старта	Option
Антивибрационные демпферы	Option
Защита мотора	SE-i1 (200-690V)

Каталоги

Эксплуатационные характеристики

R134a

▼ tc	► to	10°C	5°C	0°C	-5°C	-10°C	-15°C	-20°C	-25°C
30°C	Q [W]	166091	137081	112207	91002	73041	57935	--	--
	P [kW]	19,72	19,72	19,65	19,64	19,79	20,2
	I [A]	37,3	37,3	37,2	37,2	37,4	38,0
	COP [ - ]	8,42	6,95	5,71	4,63	3,69	2,87
	mLP [kg/h]	3485	2930	2444	2022	1656	1341
	mHP [kg/h]	3485	2930	2444	2022	1656	1341
	Qac [kW]	--	--	--	--	--	--
	tcu [°C]	30,0	30,0	30,0	30,0	30,0	30,0
	pm [bar(a)]	--	--	--	--	--	--
	Qsc [kW]	--	--	--	--	--	--
40°C	Q [W]	150411	123653	100711	81150	64575	50625	--	--
	P [kW]	25,6	25,6	25,6	25,7	26,1	26,9
	I [A]	45,4	45,3	45,3	45,6	46,1	47,2
	COP [ - ]	5,88	4,84	3,94	3,16	2,47	1,88
	mLP [kg/h]	3455	2898	2410	1985	1615	1295
	mHP [kg/h]	3455	2898	2410	1985	1615	1295
	Qac [kW]	--	--	--	--	--	--
	tcu [°C]	40,0	40,0	40,0	40,0	40,0	40,0
	pm [bar(a)]	--	--	--	--	--	--
	Qsc [kW]	--	--	--	--	--	--
50°C	Q [W]	131684	107546	86810	69078	53988	--	--	--
	P [kW]	33,5	33,5	33,5	33,9	34,6
	I [A]	56,7	56,6	56,8	57,3	58,3
	COP [ - ]	3,93	3,21	2,59	2,04	1,56
	mLP [kg/h]	3353	2800	2313	1886	1511
	mHP [kg/h]	3353	2800	2313	1886	1511
	Qac [kW]	--	--	--	--	--
	tcu [°C]	50,0	50,0	50,0	50,0	50,0
	pm [bar(a)]	--	--	--	--	--
	Qsc [kW]	--	--	--	--	--

Условные обозначения

Q [W]	Холодопроизвод-сть	mHP [kg/h]	Массов. расход HP
P [kW]	Потребл. мощность	Qac [kW]	Дополнит. охлаждение
I [A]	Ток	tcu [°C]	Темп. жидкости
COP [ - ]	СОР/КПД	pm [bar(a)]	ECO-давление
mLP [kg/h]	Массов. расход LP	Qsc [kW]	Произв-ть переохл-ля (ECO)

*в соответствии со стандартом EN 12900 (10К перегрев всасываемых паров, 0К переохлаждение жидкости, см. Техн. данные/Примечания)

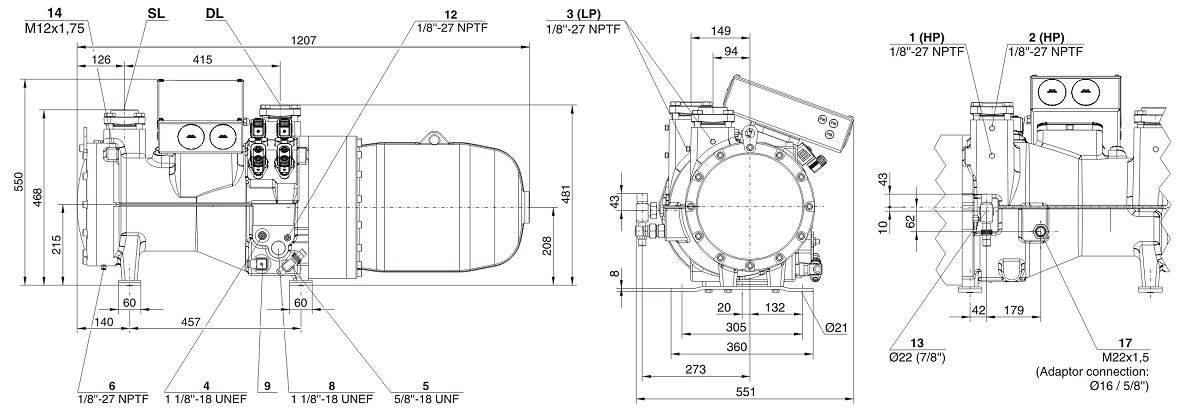

Размеры и подключения

Рекомендованные значения для давлений испарения и конденсации

Позиции присоединения 1 (HP - высокое давление) и 3 ( LP - низкое давление) на компрессоре (см.чертеж с размерами). Падение давления на запорном вентиле и на обратном клапане не учитывается. Такое положение компактных винтовых компрессоров широко распространено в мире, так как при фабричном изготовлении чиллеров часто отказываются от запорных вентилей, а обратный клапан может быть установлен в качестве внешнего компонента в линии нагнетания. В смысле международной сравнимости данных производительности этот стандарт был принят для винтовых компрессоров серии CSH.

Данные по производительности, сертифицированные ACERCOM:
Союз европейских производителей комплектующих для холодильной техники выработал программу сертификации данных производительности для холодильных компрессоров. Высокий уровень сертификации обеспечивается:
- всесторонней проверкой данных по производительности, проводимой экспертами
- регулярными замерами, проводимыми независимыми институтами.
Столь высокий уровень затрат на сертификацию привел к тому, что в настоящее время лишь ограниченное количество заявок может быть принято к рассмотрению.
Поэтому сертифицированы не все компрессоры "Битцер".
Данные производительности компрессоров, которые соответствуют высоким требованиям сертификации, могут быть отмечены значком "ACERCOM certified". В этой программе данный значок располагается внизу справа от поля "результаты расчета" или при выводе данных на печать. Список всех сертифицированных компрессоров и дальнейшая информация находится на сайте ACERCOM, по адресу: www.ASERCOM.org.

Производительность конденсации:
Производительность конденсации может быть рассчитана с учетом или без учета выноса тепла. Эту опцию можно найти, выбрав в меню "Программа/Опции". Вынос тепла составляет постоянные 5% от потребления энергии.
При расчете производительности конденсации не учитывается естественное переохлаждение.
Значение производительности конденсации может быть найдено в строке "Пр-сть конденсации" или "Пр-сть конденс.(с HR)".

Расположение штутцеров из "Размеры":

1 Присоединение высокого давления (HP)
2 Дополнительное HP присоединение
3 Присоединение низкого давления (LP)
4 Визуальный индикатор уровня масла ("глазок")
5 Масляный вентиль для обслуживания (стандарт)
6 Пробка штуцера слива масла (корпус мотора)
7 CSH только, за исключением CSH6583, CSH6593, CSH95103 и CSH95113: Присоединение для электро-механического датчика уровня масла в случае замены CSH.1 на CSH.3
8 Присоединение для опто-электронного датчика уровня масла (OLC-D1-S) CSVH: интегрирован в систему FI управления
9 Нагреватель масла с гильзой (стандарт) CSVH: интегрирован в систему FI управления
10 Присоединение датчика давления масла
11 Присоединение для внешнего маслооохладителя (опция - адаптер)
11a Выход в маслоохладитель
11b Вход/возврат из маслооохладителя
12 Датчик температуры масла (PTC) CSVH: интегрирован в систему FI управления
13 Присоединение экономайзера (ECO) (опция CSH - запорный клапан: с глушителем пульсаций)
14. Резьбовое отверстие для крепления трубы
CS.Трубопровод для ECO или LI
14a Трубопровод для ECO
14b Трубопровод для охлаждения FI
15 Присоединение для впрыска жидкости (LI) (CSH: опция - запорный клапан)
16 Винт заземления корпуса
17 Присоединение для возврата масла и газа (для систем с затопленным испарителем: опция - адаптер)
18 Масляный фильтр (сервисное присоединение)
19 Охлаждение FI (жидкий хладагент)
20 привод с переменной скоростью

SL Линия всасывания
DL Линия нагнетания

Размеры с допусками по EN ISO 13920-B.
