Полугерметичный компрессор Bitzer CSH7563-80(Y)

Код товара: 2750-01

Официальная гарантия от производителя

Цена: 434865грн

Есть в наличии

Добавить в корзину

Получить дополнительную скидку

Производитель: Bitzer Модель: CSH7563-80(Y) Код товара: 2750-01

Доставка

- доставка курьером
- из нашего магазина в Киеве бесплатно
- из Новой Почты Курьер
Мы доставим этот товар курьером службы доставки по вашему адресу

Оплата

- Безналичными
- Наличными
- Visa/MasterCard
- Наложенным платежом

Гарантия

- 12 месяцев

Описание

Полугерметичный компрессор Bitzer CSH7563-80(Y) и другие модели этого типа являются эталоном технологического качества, поэтому популярны на предприятиях холодильной, химической, текстильной и машиностроительной промышленности. Повысить эффективность и производительность поршневых компрессоров полугерметичного типа позволяют основные функциональные преимущества:

Обновленный эргономичный дизайн цилиндровых крышек: такое нововведение позволяет снизить потери давления и увеличить габариты нагнетательной зоны;
Отличная совместимость двигателей с компрессорами любого поколения;
Улучшенная конструкция способствует сокращению щелей и снижению потерь от трения.
Упрощенный дизайн гарантирует постоянный доступ к важным деталям, простое подключение и обслуживание;
Интеллектуальная система контроля производительности CR II предназначена для регулирования электромагнитного клапана. Эта система сокращает время передвижения клапана, что увеличивает количество рабочих циклов и повышает срок службы агрегата более чем на десять лет;
Максимальная эффективность агрегата в режиме низкого потребления электричества – вмонтированные в компрессоре электрические моторы охлаждаются парами и оснащены системой возврата масла;
Усовершенствованный дизайн досок клапанов с обновленной конструкцией проходных каналов обеспечивают стабильную подачу воздуха, а также уменьшение резервных объемов.

В процессе производства Полугерметичного компрессора Bitzer CSH7563-80(Y) применяются исключительно высококачественные марки стали, что позволяет пролонгировать срок службы полугерметичных компрессоров. Все модели имеют качественную автоматику, которая защищает механизм в момент работы в аварийном режиме.

Крупные мировые концерны по производству промышленного холодильного оборудования предпочитают агрегаты бренда Bitzer. Стоит отметить отличную холодопроизводительность, минимальный звуковой эффект, компактные габариты корпуса, практичность подключения и сервисного обслуживания.

Характеристики

Технические параметры
Объемная произв-сть (2900об/мин 50 Гц)	227 m3/h
Объемная произв-сть (3500об/мин 60 Гц)	274 m3/h
Вес	525kg
Макс. избыточное давление (НД/ВД)	19 / 28 bar
Присоединение линии всасывания	76 mm - 3 1/8''
Присоединение линии нагнетания	54 mm - 2 1/8''
Тип масла для R22	B320SH (Standard)
Тип масла для R134a/R404A/R507A/R407A/R407C/R407F	BSE170 (Option)
Параметры мотора
Напряжение мотора (др. по запросу)	380-415V PW-3-50Hz
Максимальный рабочий ток	144.0 A
Соотношение обмоток	50/50
Пусковой ток (ротор блокирован)	350.0 A D / 585.0 A DD
Max. энергопотребление	88,0 kW
Комплект поставки
Класс защиты	IP54
Подогреватель масла	200 W (Standard)
Маслоотделитель	Standard
Масляный фильтр	Standard
Датчик температуры нагнетания	Standard
Стартовая разгрузка	Standard
Регулирование производ-сти 4-х-ступ.	100-75-50-25% (Standard)
Плавное регулирование производ-сти	100-25% (Standard)
Встроеный обратный клапан	Standard
Защита мотора	SE-E1 (Standard), INT69VSY-II(Standard for 660-690V)
Заправка масла	15,0 dm3
Параметры масла
Датчик уровня масла	min / max OLC-D1-S (Option)
Запорный вентиль на нагнетании	Option
Запорный вентиль на всасывании	Option
Запорный вентиль на линии экономайзера с шумоглушителем	Option
Впрыск жидкости со встроенным соплом	Option
Мостики для прямого старта	Option
Антивибрационные демпферы	Option

Каталоги

Эксплуатационные характеристики

▼ tc	► to	10°C	5°C	0°C	-5°C	-10°C	-15°C	-20°C	-25°C
40°C	Q [W]	193824	163503	136587	112832	91978	73800	58111	--
	P [kW]	36,5	35,4	34,5	33,6	32,7	31,7	30,5
	I [A]	66,5	65	63,7	62,5	61,3	60	58,4
45°C	Q [W]	186816	157171	130901	107728	87419	69789	54662	--
	P [kW]	40,5	39,4	38,4	37,4	36,3	35,2	33,8
	I [A]	72,1	70,5	69	67,7	66,2	64,7	62,9
50°C	Q [W]	178765	149969	124457	101985	82370	65449	51020	--
	P [kW]	45	43,8	42,7	41,6	40,5	39,2	37,7
	I [A]	78,4	76,7	75,2	73,6	72	70,2	68,1

в соответствии с EN12900 (10K перегрев всасываемого газа, переохлаждение жидкости в экономайзере с разницей температур 5K)

Условные обозначения

tc — температура конденсации
to — температура испарения
Q [W] — холодопроизводительность (R404a)
P [kW] — потребляемая мощность
I [A] — ток

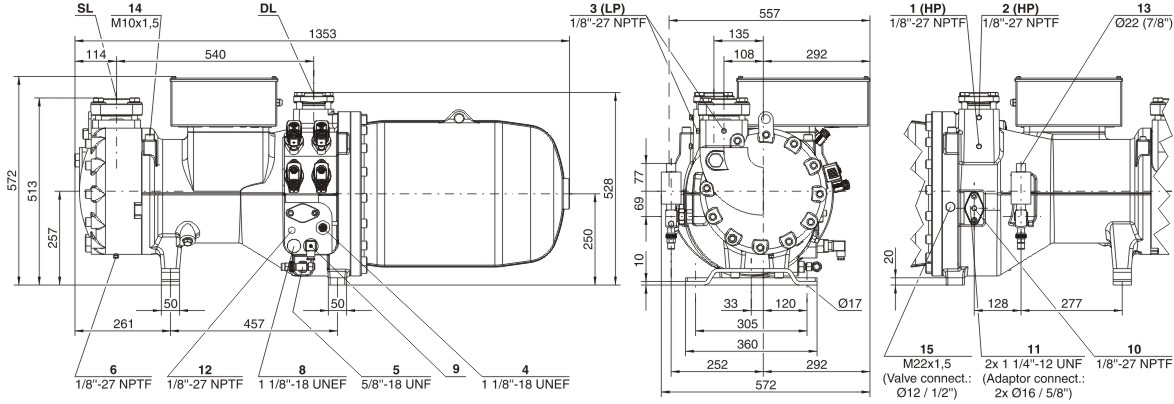

Размеры и подключения

Расположение штутцеров из «Размеры»:

1 Присоединение высокого давления (HP)
2 Дополнительное HP присоединение
3 Присоединение низкого давления (LP)
4 Визуальный индикатор уровня масла («глазок»)
5 Сервисный масляный штуцер (стандартное исп-е) / Присоединение масляной линии выравнивания (параллельное подключение)
6 Пробка штуцера слива масла (корпус мотора)
7 CSH только, за исключением CSH6583, CSH6593, CSH95103 и CSH95113: Присоединение для электро-механического датчика уровня масла в случае замены CSH.1 на CSH.3
8 Присоединение для опто-электронного датчика уровня масла (OLC-D1-S) CSVH: интегрирован в систему FI управления
9 Нагреватель масла с гильзой (стандарт) CSVH: интегрирован в систему FI управления
10 Присоединение датчика давления масла
11 Присоединение для внешнего маслооохладителя (опция — адаптер) 11a Выход в маслоохладитель 11b Вход/возврат из маслооохладителя
12 Датчик температуры масла (PTC) CSVH: интегрирован в систему FI управления
13 Присоединение экономайзера (ECO) (опция CSH — запорный клапан: с глушителем пульсаций)
14 Резьбовое отверстие для фиксации трубопроводов (линии для ECO, LI или для охлаждения FI)
15 Присоединение для впрыска жидкости (LI) (CSH: опция — запорный клапан)
16 Винт заземления корпуса
17 Присоединение для возврата масла и газа (для систем с затопленным испарителем: опция — адаптер)
18 Масляный фильтр (сервисное присоединение)
19 Охлаждение FI (жидкий хладагент)
20 привод с переменной скоростью
