Полугерметичный компрессор Bitzer 8GE-60Y

Код товара: 2506-01
Полугерметичный компрессор Bitzer 8GE-60Y
Официальная гарантия от производителя
Цена: 275089грн
Есть в наличии
Добавить в корзину
Получить дополнительную скидку
Производитель: Bitzer Cерия: Ecoline Модель: 8GE-60Y

Доставка

- доставка курьером
- из нашего магазина в Киеве бесплатно
- из Новой Почты Курьер
Мы доставим этот товар курьером службы доставки по вашему адресу

Оплата

- Безналичными
- Наличными
- Visa/MasterCard
- Наложенным платежом

Гарантия

- 12 месяцев

Описание

Полугерметичный компрессор Bitzer 8GE-60Y и другие модели этого типа являются эталоном технологического качества, поэтому популярны на предприятиях холодильной, химической, текстильной и машиностроительной промышленности. Повысить эффективность и производительность поршневых компрессоров полугерметичного типа позволяют основные функциональные преимущества:

  • Обновленный эргономичный дизайн цилиндровых крышек: такое нововведение позволяет снизить потери давления и увеличить габариты нагнетательной зоны;
  • Отличная совместимость двигателей с компрессорами любого поколения;
  • Улучшенная конструкция способствует сокращению щелей и снижению потерь от трения.
  • Упрощенный дизайн гарантирует постоянный доступ к важным деталям, простое подключение и обслуживание;
  • Интеллектуальная система контроля производительности CR II предназначена для регулирования электромагнитного клапана. Эта система сокращает время передвижения клапана, что увеличивает количество рабочих циклов и повышает срок службы агрегата более чем на десять лет;
  • Максимальная эффективность агрегата в режиме низкого потребления электричества – вмонтированные в компрессоре электрические моторы охлаждаются парами и оснащены системой возврата масла;
  • Усовершенствованный дизайн досок клапанов с обновленной конструкцией проходных каналов обеспечивают стабильную подачу воздуха, а также уменьшение резервных объемов.

В процессе производства Полугерметичного компрессора Bitzer 8GE-60Y применяются исключительно высококачественные марки стали, что позволяет пролонгировать срок службы полугерметичных компрессоров. Все модели имеют качественную автоматику, которая защищает механизм в момент работы в аварийном режиме.

Крупные мировые концерны по производству промышленного холодильного оборудования предпочитают агрегаты бренда Bitzer. Стоит отметить отличную холодопроизводительность, минимальный звуковой эффект, компактные габариты корпуса, практичность подключения и сервисного обслуживания.

Характеристики

Технические параметры
Объемная произв-сть (1450 об/мин 50Гц) 185 m³/h
Объемная произв-сть(1750 об/мин 60Гц) 222 m³/h
Число цилиндров х Диаметр х Ход поршня 8 x 75 mm x 60 mm
Вес 350 kg
Макс. избыточное давление (НД/ВД) 19 / 28 bar
Присоединение линии всасывания 76 mm - 3 1/8''
Присоединение линии нагнетания 42 mm - 1 5/8''
Тип масла для R134a/R404A/R507A/R407A/R407C/R407F BSE32(Standard) / R134a tc>70°C: BSE55 (Option)
Тип масла для R22 (R12/R502) B5.2 (Option)
Параметры мотора
Версия мотора 1
Напряжение мотора (др. по запросу) 380-420V -50Hz
Максимальный рабочий ток 113.0 A
Соотношение обмоток 60/40
Пусковой ток (ротор блокирован) 349.0 A D / 513.0 A DD
Max. энергопотребление 63,0 kW
Комплект поставки
Защита мотора SE-B2
Класс защиты IP54 (Standard)
Антивибрационные демпферы Standard
Заправка масла 5,0 dm³
Доступные опции
Датчик температуры нагнетания Option
Регулирование производительности 100-75-50% (Option)
Плавное регулирование производ-сти 100-50% (Option)
Подогреватель масла в картере 140 W (Option)
Контроль давления масла MP54 (Option), Delta-PII (Option)
Измерения шумовых парметров
Уровень звуковой мощности (+5°C/50°C) @50Гц 86,5 dB(A) @ 50Hz
Уровень звукового давления @1м (+5°C/50°C) @50Гц 78,5 dB(A) @ 50Hz

Эксплуатационные характеристики

R134A

▼ tc ► to 10°C 5°C 0°C -5°C -10°C -15°C -20°C -25°C
30°C Q [W] 149936 123762 101269 81993 65536 51555 39747 --
  Qu* [W] 149936 123762 101269 81993 65536 51555 39747
  P [kW] 24,9 24,5 23,5 22,1 20,4 18,48 16,53
  I [A] 61,6 61,2 60,3 59,0 57,4 55,9 54,4
  Qc [W] 174846 148280 124814 104116 85926 70034 56272
  COP [ - ] 6,02 5,05 4,30 3,71 3,21 2,79 2,41
  m [kg/h] 3146 2575 2092 1683 1339 1049 806
  Op. Стандарт Стандарт Стандарт Стандарт Стандарт Стандарт Стандарт
  th [°C] 56,0 63,1 70,4 78,0 86,1 95,1 105,7
40°C Q [W] 132815 109337 89116 71749 56892 44242 33531 --
  Qu* [W] 132815 109337 89116 71749 56892 44242 33531
  P [kW] 30,1 28,7 26,8 24,5 22,0 19,52 17,13
  I [A] 67,1 65,5 63,5 61,2 58,9 56,7 54,8
  Qc [W] 162916 138012 115869 96236 78918 63765 50661
  COP [ - ] 4,41 3,81 3,33 2,93 2,58 2,27 1,96
  m [kg/h] 3051 2488 2012 1609 1269 982 742
  Op. Стандарт Стандарт Стандарт Стандарт Стандарт Стандарт Стандарт
  th [°C] 66,7 73,6 80,7 88,2 96,2 105,4 116,7
50°C Q [W] 115462 94740 76843 61431 48211 36924 27339 --
  Qu* [W] 115462 94740 76843 61431 48211 36924 27339
  P [kW] 34,3 31,9 29,1 26,1 23,0 20,1 17,45
  I [A] 72,1 69,2 66,0 62,8 59,8 57,2 55,1
  Qc [W] 149809 126666 105955 87512 71220 56996 44784
  COP [ - ] 3,36 2,97 2,64 2,36 2,10 1,84 1,57
  m [kg/h] 2940 2387 1920 1523 1188 905 668
  Op. Стандарт Стандарт Стандарт Стандарт Стандарт Стандарт Стандарт
  th [°C] 77,1 83,8 90,7 98,0 106,1 115,9 129,3

Условные обозначения

Q [W] Холодопроизвод-сть COP [ - ] СОР/КПД
Qu* [W] Произв-сть испарителя m [kg/h] Массов. расход
P [kW] Потребл. мощность Op. Режим эксплуатации
I [A] Ток th [°C] Температура нагнетания без охлаждения
Qc [W] Производительность конденсатора
*по стандарту EN12900 (темп. всасываемых паров 20°С, переохлаждение жидкости 0 К)

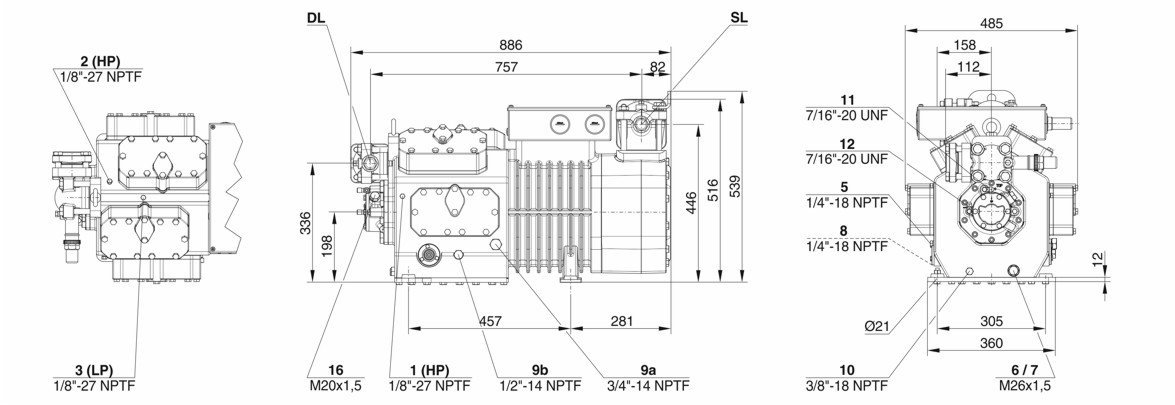

Размеры и подключения

Полугерметичные поршневые компрессоры

Motor 1 = e.g. 4TES-12 (4TCS-12.2) with 12"HP", primary for air-conditioning (e.g. R22,R407C) and air-conditioning with R134a at high ambient temperatures
Motor 2 = e.g. 4TES-9 (4TCS-8.2) with 8"HP", universal Motor for medium and low temperature application (e.g. R404A, R507A, R407A, R407F) and air-conditioning with R134a.
Motor 3 = e.g. 4TES-8, for medium temperature applications and R134a
For more information concerning the application range use the "Limits" button.

Operation modes 4VES-7 (4VCS-6.2) to 6FE-44 (6F-40.2) and 44JE-30 (44J-26.2) to 66FE-88 (66F-80.2) with R407F/R407A/R22:
CIC = liquid injection with low temperature application, suction gas cooled motor


Данные по производительности сертифицированные ASERCOM:
ASERCOM - Ассоциация Европейских производителей компонентов холодильного оборудования проводит сертификацию данных по производительности компрессоров. Высокий уровень этой сертификации обеспечивается и поддерживается:
- проверками достоверности данных, проводимыми экспертами,
- регулярными измерениями, проводимыми независимыми институтами.
Необходимость приложения значительных усилий для сертификации объясняет ограниченное количество сертифицированных моделей. В связи с этим, пока не все модели компрессоров Bitzer на сегодня сертифицированны.
В программе вы увидите специальный знак в окне результатов расчёта соответствующего компрессора справа внизу под таблицей, а также в распечатке расчётных данных. Список всех сертифицированных компрессоров, а также подробную информацию об комитете ASERCOM вы сможете посмотреть на сайте www.asercom.org.

Данные по производительности компрессоров на R404A/R507A при температуре кипения < -20С с дополнительным охлаждением. Если конструкция холодильной установки предусматривает использование дополнительного вентилятора, то потребляемая мощность его мотора должна быть учтена.

Производительность конденсатора:
Производительность конденсатора может расчитываться как с учётом, так и без учёта тепловой эмиссии (HR). Эта опция активируется в окне меню "Программа/Опции". Величина тепловой эмиссии составляет 5% от потребляемой мощности. В результатах расчётная производительность конденсатора находится в строке "Производительность конденсатора (c HR)".

Данные по звуковому воздействию:
Данные основаны на применении при 50 Гц (IP-единицы 60 Гц) и R404A, если специально не указано.
Уровень звукового давления: значения основаны на условиях распространения полусферической звуковой волны в свободное пространство на расстоянии 1м от источника звука.
Общие замечания относительно звуковых данных:
Указанные звуковые данные были измерены при тестировании в нашей лаборатории. С этой целью отдельно стоящий испытательный образец был установлен на жёсткой фундаментной плите, и все трубопроводы были проложены на максимально протяжённое расстояние с фиксацией, не допускающей какую-либо вибрацию. Линии всасывания и нагнетания были смонтированы в гибкой конфигурации, такой, что передача колебаний в окружающую среду была практически исключена.
В реальных установках существенные различия могли бы наблюдаться, по сравнению с измерениями в лаборатории. Шум, испускаемый компрессором при работе, может быть отражен от поверхностей холодильной установки, и это может увеличить уровень звука, измеренный близко к компрессору. Колебания, вызванные компрессором, также передаются системе через опоры компрессора и по соединительным трубопроводам в зависимости от степени демпфирования. Таким образом, вибрацию могут вызвать другие компоненты установки до такой степени, что они поспособствуют увеличению звуковой эмиссии от компрессора. При необходимости передача колебаний к системе может быть минимизирована корректной компоновкой установки и демпфированием её элементов.

Обозначения присоединительных штуцеров на изображениях в окне меню "Тех. Данные/Размеры":

1 Реле высокого давления (HP)
2 Присоединение для датчика температуры нагнетаемого газа (HP) (для 4VE(S)-6Y .. 4NE(S)-20(Y) присоединение для датчика CIC как альтернатива)
3 Реле низкого давления (LP)
4 CIC система: сопло для впрыска (LP)
4b Присоединение для датчика CIC
4c Присоединение для датчика CIC (MP / работа без переохладителя жидкого хладагента)
9 Присоединение для линий выравнивания по маслу и газу (работа в параллельной централи)
9а Присоединение для линии выравнивания по газу (работа в параллельной централи)
9b Присоединение для лини выравнивания по маслу (работа в параллельной централи)
10 Присоединение для нагревателя масла
14. Штуцер замера промежуточного давления (МР)
15 Жидкостной впрыск (работа без переохладителя жидкого хладагента и с термостатическим расширительным клапаном ТРВ)
16 Присоединение для контроля циркуляции масла (опто-электронный датчик уровня масла "OLC-K1" или дифференциальное реле давления масла "Delta-PII")
17 Вход жидкого хладагента в переохладитель
18 Выход жидкого хладагента из переохладителя
19. Поверхность обжима
20. Клеммная плита
21. Сервисный штуцер для масляного клапана
22 Предохранительный клапан сброса давления в атмосферу (сторона нагнетания)
23 Предохранительный клапан сброса давления в атмосферу (сторона всасывания)
