Полугерметичный компрессор Bitzer 4TES-9Y


- доставка курьером
- из нашего магазина в Киеве бесплатно
- из Новой Почты Курьер
Мы доставим этот товар курьером службы доставки по вашему адресу

- Безналичными
- Наличными
- Visa/MasterCard
- Наложенным платежом

- 12 месяцев
Описание
Полугерметичный компрессор Bitzer 4TES-9Y и другие модели этого типа являются эталоном технологического качества, поэтому популярны на предприятиях холодильной, химической, текстильной и машиностроительной промышленности. Повысить эффективность и производительность поршневых компрессоров полугерметичного типа позволяют основные функциональные преимущества:
- Обновленный эргономичный дизайн цилиндровых крышек: такое нововведение позволяет снизить потери давления и увеличить габариты нагнетательной зоны;
- Отличная совместимость двигателей с компрессорами любого поколения;
- Улучшенная конструкция способствует сокращению щелей и снижению потерь от трения.
- Упрощенный дизайн гарантирует постоянный доступ к важным деталям, простое подключение и обслуживание;
- Интеллектуальная система контроля производительности CR II предназначена для регулирования электромагнитного клапана. Эта система сокращает время передвижения клапана, что увеличивает количество рабочих циклов и повышает срок службы агрегата более чем на десять лет;
- Максимальная эффективность агрегата в режиме низкого потребления электричества – вмонтированные в компрессоре электрические моторы охлаждаются парами и оснащены системой возврата масла;
- Усовершенствованный дизайн досок клапанов с обновленной конструкцией проходных каналов обеспечивают стабильную подачу воздуха, а также уменьшение резервных объемов.
В процессе производства Полугерметичного компрессора Bitzer 4TES-9Y применяются исключительно высококачественные марки стали, что позволяет пролонгировать срок службы полугерметичных компрессоров. Все модели имеют качественную автоматику, которая защищает механизм в момент работы в аварийном режиме.
Крупные мировые концерны по производству промышленного холодильного оборудования предпочитают агрегаты бренда Bitzer. Стоит отметить отличную холодопроизводительность, минимальный звуковой эффект, компактные габариты корпуса, практичность подключения и сервисного обслуживания.
Характеристики
Технические параметры | |
Объемная произв-сть (1450 об/мин 50Гц) | 41,33 m3/h |
Объемная произв-сть(1750 об/мин 60Гц) | 49,88 m3/h |
Число цилиндров х Диаметр х Ход поршня | 4 x 60 mm x 42 mm |
Вес | 134 kg |
Макс. избыточное давление (НД/ВД) | 19 / 32 bar |
Присоединение линии всасывания | 35 mm - 1 3/8'' |
Присоединение линии нагнетания | 28 mm - 1 1/8'' |
Тип масла для R134a/R404A/R507A/R407A/R407C/R407F | BSE32(Standard) / R134a tc>70°C: BSE55 (Option) |
Тип масла для R22 (R12/R502) | B5.2(Option) |
Параметры мотора | |
Версия мотора | 2 |
Напряжение мотора (др. по запросу) | 380-420V PW-3-50Hz |
Максимальный рабочий ток | 19.9 A |
Соотношение обмоток | 50/50 |
Пусковой ток (ротор блокирован) | 49.0 A Y / 81.0 A YY |
Max. энергопотребление | 13,0 kW |
Комплект поставки | |
Защита мотора | SE-B1 |
Класс защиты | IP65 |
Антивибрационные демпферы | Standard |
Заправка масла | 2,60 dm³ |
Параметры масла | |
Датчик температуры нагнетания | Option |
Стартовая разгрузка | Option |
Регулирование производительности | 100-50% (Option) |
Плавное регулирование производ-сти | 100-10% (Option) |
Дополнительный вентилятор | Option |
CIC система | Option |
Сервисный масляный клапан | Option |
Подогреватель масла в картере | 0..140 W PTC (Option) |
Контроль уровня масла | OLC-K1 (Option) |
Измерения шумовых парметров | |
Уровень звуковой мощности (-10°C/45°C) @50Гц | 74,3 dB(A) @50Hz |
Уровень звуковой мощности (-35°C/40°C) @50Гц | 78,9 dB(A) @50Hz |
Уровень звукового давления @1м (-10°C/45°C) @50Гц | 66,3 dB(A) @50Hz |
Уровень звукового давления @1м (-35°C/40°C) @50Гц | 70,9 dB(A) @50Hz |
Уровень звуковой мощности (-10°C/45°C) @50Гц R134a | 72,3 dB(A) @50Hz |
Уровень звукового давления @1м (-10°C/45°C) @50Гц R134a | 64,3 dB(A) @50Hz |
Каталоги
Эксплуатационные характеристики
Таблица данных
по производительности по стандарту EN12900 (темп. всасываемых паров 20°С, переохлаждение жидкости 0 К)
▼ tc | ► to | 5°C | 0°C | -5°C | -10°C | -15°C | -20°C | -25°C | -30°C |
40°C | Q [W] | -- | 34596 | 28464 | 23178 | 18642 | 14775 | 11502 | 8757 |
P [kW] | 10,27 | 9,6 | 8,83 | 7,99 | 7,1 | 6,2 | 5,3 | ||
I [A] | 17,32 | 16,28 | 15,1 | 13,81 | 12,47 | 11,13 | 9,84 | ||
45°C | Q [W] | -- | 31489 | 25855 | 20997 | 16829 | 13277 | 10275 | 7762 |
P [kW] | 11 | 10,18 | 9,28 | 8,32 | 7,34 | 6,35 | 5,38 | ||
I [A] | 18,46 | 17,17 | 15,78 | 14,32 | 12,82 | 11,35 | 9,95 | ||
50°C | Q [W] | -- | 28368 | 23242 | 18819 | 15024 | 11792 | 9064 | 6785 |
P [kW] | 11,69 | 10,72 | 9,69 | 8,62 | 7,54 | 6,48 | 5,44 | ||
I [A] | 19,54 | 18,01 | 16,42 | 14,78 | 13,14 | 11,54 | 10,04 |
Условные обозначения
- tc — температура конденсации
- to — температура испарения
- Q [W] — холодопроизводительность (R404a)
- P [kW] — потребляемая мощность
- I [A] — ток

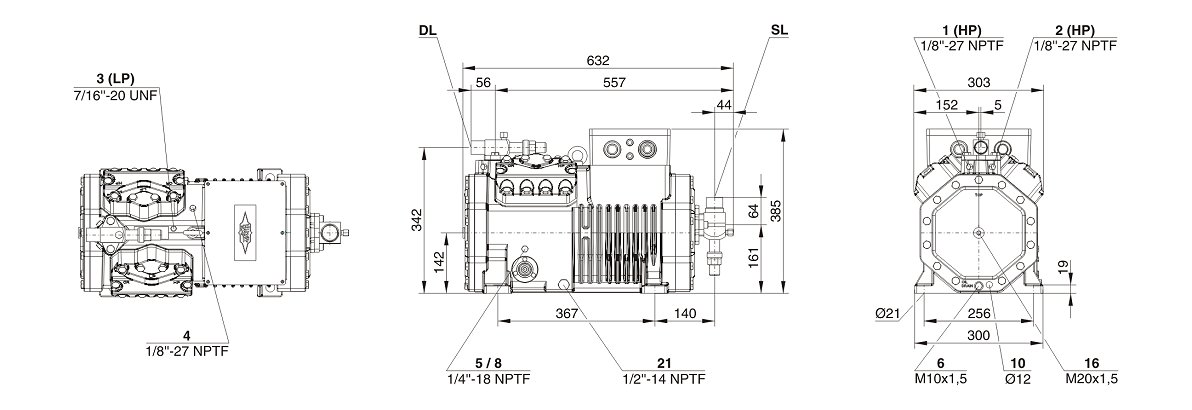

Размеры и подключения
Обозначения присоединительных штуцеров на изображениях в окне меню «Тех. Данные/Размеры»:
- 1 Реле высокого давления (HP)
- 2 Присоединение датчика температуры нагнетания (HP)
- 3 Реле низкого давления (LP)
- 4 СI
