Поршневой компрессор открытого типа Bitzer 4T.2(Y)

Код товара: 2867-01

Официальная гарантия от производителя

Цена: 91038грн

Есть в наличии

Добавить в корзину

Получить дополнительную скидку

Производитель: Bitzer Модель: 4T.2(Y) Код товара: 2867-01

Доставка

- доставка курьером
- из нашего магазина в Киеве бесплатно
- из Новой Почты Курьер
Мы доставим этот товар курьером службы доставки по вашему адресу

Оплата

- Безналичными
- Наличными
- Visa/MasterCard
- Наложенным платежом

Гарантия

- 12 месяцев

Описание

Универсальный холодильный Поршневой компрессор открытого типа Bitzer 4T.2(Y) подходит для установки на крупных промышленных и коммерческих агрегатах, в системах охлаждения суден и даже на взрывозащищенных объектах. Электрические моторы стандартного типа соединяются с корпусом муфты фланцами без необходимости выполнения сложных пуско-наладочных работ. Указанные муфты представлены в каталогах производителя в категории дополнительного оборудования.

На трубопроводе возврата масла от маслоотделителя к основному компрессору монтируется специальный масляных фильтр, реле масла, электромагнитный запорный клапан и глазок. Открытый Поршневой компрессор открытого типа Bitzer 4T.2(Y) отличается максимальной холодопроизводительностью и превосходным холодильным коэффициентом в случае использования вместе с экономайзером или же без него. Агрегаты оснащены вмонтированной системой контроля производительности:

От 50 до 100% мощности;
Трехшаговое регулирование работоспособности;
Бесступенчатый контроль мощности ползунком (в образцах производителя, начиная с модели OS.85): производительность меняется по десяти позициям ползунка.

Производительность открытого винтового компрессора составляет 535 куб/ч. Допускается параллельное использование нескольких Поршневых компрессоров открытого типа Bitzer 4T.2(Y) (до шести единиц). Одновременная схема эксплуатации имеет несколько преимуществ:

Неограниченные функции контроля производительности.
Возможность резервирования системы без изменения габаритов.
Гарантированная надежность функционирования.
Компактная компрессорная система с простым обслуживанием.
Оптимальная энергетическая эффективность при нестабильных частичных нагрузках в разных направлениях.

Использование открытых холодильных компрессоров Bitzer, например Поршневого компрессора открытого типа Bitzer 4T.2(Y), осуществляется по обновленной и упрощенной схеме. Винтовые компрессоры имеют традиционную конструкцию и состоят из следующих элементов:

Один или несколько компрессоров;
Отделитель масляных жидкостей;
Охладитель масла;
Трубопроводы с отдельными клапанами и дополнительными приспособлениями.

В новых моделях масляные фильтры вмонтированы в основной корпус. Уровень загрязнения фильтров определяется реле путем вычисления перепадов давления в детали. Постоянное вычисление скачков давления в основании компрессора выполняет роль наружного реле протока масла. Интегрированный клапан подачи масла регулирует передачу масляных жидкостей в компрессор и устанавливает направления для вращательных движений в момент запуска.

Характеристики

Технические параметры
Объемная произв-сть (1450 об/мин 50Гц)	39,36 m3/h
Объемная произв-сть(1750 об/мин 60Гц)	47,5 m3/h
Число цилиндров х Диаметр х Ход поршня	4 x 60 mm x 40 mm
Допустимый диапазон скоростей	750 .. 1750 1/min
Вес	77 kg
Макс. избыточное давление (НД/ВД)	19 / 25 bar
Присоединение линии всасывания	35 mm - 1 3/8''
Присоединение линии нагнетания	28 mm - 1 1/8''
Тип масла для R134a/R404A/R507A/R407A/R407C/R407F	tc<55°C: BSE32 / tc>55°C: BSE55 (Option)
Тип масла для R22 (R12/R502)	B5.2 (Standard)
Комплект поставки
Заправка масла	4,0 dm3
Защитная заправка	Standard
Запорный вентиль на всасывании	Standard
Запорный вентиль на нагнетании	Standard
Доступные опции
Соед. муфта (..-К) для А/C и средн. темп.	KK411 [<11kW] / KK420 [<22kW] (Option)
Соед. муфта (..-К) для низких темп.	KK415 [<7.5kW] / KK425 [<22kW] (Option)
Кожух соединительной муфты	Option
Шкив мотора (..-S)	190, 210, 230 mm (Option)
Приводные ремни	3 x SPA (Option)
Датчик температуры нагнетания	Option (incl. INT69VS)
Стартовая разгрузка	Option
Присоединение воды-охладителя	R 1/2'' (Option)
Регулирование производительности	100-50% (Option)
Дополнительный вентилятор	Option
Водоохлаждаемые головки цилиндров	Option
Сервисный масляный клапан	Option
Подогреватель масла в картере	100 W (Option)
Контроль давления масла	MP54 (Option)
Набор для морского применения	Option

Каталоги

Эксплуатационные характеристики

R134a

▼ tc	► to	10°C	5°C	0°C	-5°C	-10°C	-15°C	-20°C	-25°C
30°C	Q [W]	34273	28399	23347	19013	15309	12156	9487	7241
	Q* [W]	34273	28399	23347	19013	15309	12156	9487	7241
	P [kW]	4,84	4,69	4,51	4,28	4,02	3,74	3,43	3,09
	Qc [W]	39113	33091	27852	23294	19332	15894	12913	10334
	COP [ - ]	7,08	6,05	5,18	4,44	3,80	3,25	2,77	2,34
	COP* [ - ]	7,08	6,05	5,18	4,44	3,80	3,25	2,77	2,34
	m [kg/h]	719	591	482	390	313	247	192,3	146,3
	n [/min]	1450	1450	1450	1450	1450	1450	1450	1450
40°C	Q [W]	30392	25139	20616	16734	13413	10588	8198	6189
	Q* [W]	30392	25139	20616	16734	13413	10588	8198	6189
	P [kW]	5,60	5,36	5,08	4,77	4,43	4,05	3,66	3,25
	Qc [W]	35988	30500	25701	21504	17839	14642	11858	9440
	COP [ - ]	5,43	4,69	4,05	3,51	3,03	2,61	2,24	1,90
	COP* [ - ]	5,43	4,69	4,05	3,51	3,03	2,61	2,24	1,90
	m [kg/h]	698	572	466	375	299	235	181,3	136,4
	n [/min]	1450	1450	1450	1450	1450	1450	1450	1450
50°C	Q [W]	26501	21883	17901	14479	11550	9057	6948	5176
	Q* [W]	26501	21883	17901	14479	11550	9057	6948	5176
	P [kW]	6,36	6,04	5,67	5,26	4,82	4,36	3,88	3,39
	Qc [W]	32862	27918	23568	19739	16374	13420	10831	8566
	COP [ - ]	4,17	3,63	3,16	2,75	2,39	2,08	1,79	1,53
	COP* [ - ]	4,17	3,63	3,16	2,75	2,39	2,08	1,79	1,53
	m [kg/h]	675	551	447	359	285	222	169,6	125,9
	n [/min]	1450	1450	1450	1450	1450	1450	1450	1450

Условные обозначения

Q [W]	Холодопроизвод-сть	COP [ - ]	СОР/КПД
Q* [W]	Холодопроизвод-сть*	COP* [ - ]	СОР/КПД *
P [kW]	Потребл. мощность	m [kg/h]	Массов. расход
Qc [W]	Производительность конденсатора	n [/min]	Частота обор. компр.

в соотв. с EN12900 (20С темп. всас. паров, 0К переохлаждение жид-сти)

Размеры и подключения

Подбор мотора:

Требуемый приводной мотор подбирается согласно условиям запуска при прямом пуске, а также при схеме запуска "звезда-треугольник" и при старте с разделенными обмотками (PW) со стартовой разгрузкой (байпасс и обратный клапан). Условия старта ориентируются на последующие определенные рабочие точки, соответствующие максимальным пределам применения компрессора. Если при старте температура испарения и конденсации этой установки выше расчетной, то требуется индивидуальный подбор мотора.

Таблица температур испарения при подборе мотора:
HH H M L
R134a +20°C +12,5°C -5°C -20°C
R404A/R507A +7,5°C -5°C -20°C
R22 +12,5°C -5°C -20°C
NH3 +15°C +10°C -5°C --

Указанные данные относятся к моторам серии IEC, в которых тяговый момент не опускается ниже 90% от уровня максимального вращательного момента. Кроме того, должны быть достигнуты, по крайней мере, следующие стартовые моменты (при прямом старте):
2-ух цилиндровый компрессор 220%
4-ех цилиндровый компрессор 180%
6-ти цилиндровый компрессор 160%
Если выбранный Вами мотор не отвечает этим критериям, то требуется индивидуальный подбор мотора.

Производительность конденсации:
Производительность конденсации может быть рассчитана с учетом или без учета выноса тепла. Эту опцию можно найти, выбрав в меню "Программа/Опции". Вынос тепла составляет постоянные 5% от потребления энергии.
При расчете производительности конденсации не учитывается естественное переохлаждение.
Значение производительности конденсации может быть найдено в строке "Пр-сть конденсации" или "Пр-сть конденс.(с HR)".

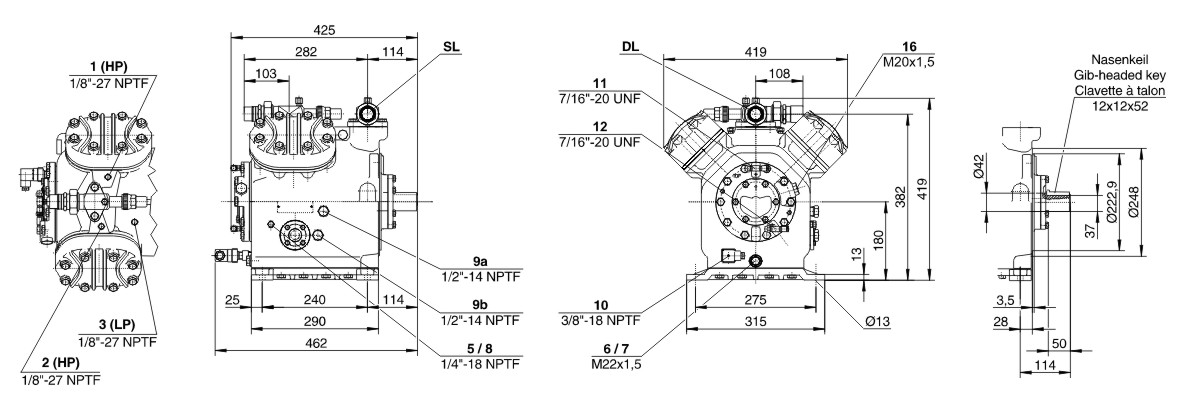

Расположение штутцеров из "Размеры":

1 Присоединение высокого давления (HP)
2 Датчик температуры на нагнетании (HP
3 Присоединение низкого давления (LP)
4 CIC система: сопло впрыска (LP)
4b CIC датчик
5 Пробка штуцера заправки маслом
6 Слив масла
7 Масляный фильтр (магнитная ловушка)
8 Возврат масла (маслоотделитель)
8* Возврат масла для NH3 и нерастворимое масло
9 Масляная и газовая линии выравнивания (параллельное подключение)
9a Линия выравнивания давления газа (параллельное подключение)
9b Линия выравнивания уровней масла (параллельное подключение)
10 Подогреватель масла в картере
11 Присоединение для трубки высокого давления +
12 Присоединение для трубки низкого давления –
13 Присоединение воды-охладителя
16 Присоединение для реле перепада давления "Delta-P"
