Поршневой компрессор открытого типа Bitzer 4P.2(Y)

Код товара: 2868-01

Официальная гарантия от производителя

Цена: 105948грн

Есть в наличии

Добавить в корзину

Получить дополнительную скидку

Производитель: Bitzer Модель: 4P.2(Y) Код товара: 2868-01

Доставка

- доставка курьером
- из нашего магазина в Киеве бесплатно
- из Новой Почты Курьер
Мы доставим этот товар курьером службы доставки по вашему адресу

Оплата

- Безналичными
- Наличными
- Visa/MasterCard
- Наложенным платежом

Гарантия

- 12 месяцев

Описание

Универсальный холодильный Поршневой компрессор открытого типа Bitzer 4P.2(Y) подходит для установки на крупных промышленных и коммерческих агрегатах, в системах охлаждения суден и даже на взрывозащищенных объектах. Электрические моторы стандартного типа соединяются с корпусом муфты фланцами без необходимости выполнения сложных пуско-наладочных работ. Указанные муфты представлены в каталогах производителя в категории дополнительного оборудования.

На трубопроводе возврата масла от маслоотделителя к основному компрессору монтируется специальный масляных фильтр, реле масла, электромагнитный запорный клапан и глазок. Открытый Поршневой компрессор открытого типа Bitzer 4P.2(Y) отличается максимальной холодопроизводительностью и превосходным холодильным коэффициентом в случае использования вместе с экономайзером или же без него. Агрегаты оснащены вмонтированной системой контроля производительности:

От 50 до 100% мощности;
Трехшаговое регулирование работоспособности;
Бесступенчатый контроль мощности ползунком (в образцах производителя, начиная с модели OS.85): производительность меняется по десяти позициям ползунка.

Производительность открытого винтового компрессора составляет 535 куб/ч. Допускается параллельное использование нескольких Поршневых компрессоров открытого типа Bitzer 4P.2(Y) (до шести единиц). Одновременная схема эксплуатации имеет несколько преимуществ:

Неограниченные функции контроля производительности.
Возможность резервирования системы без изменения габаритов.
Гарантированная надежность функционирования.
Компактная компрессорная система с простым обслуживанием.
Оптимальная энергетическая эффективность при нестабильных частичных нагрузках в разных направлениях.

Использование открытых холодильных компрессоров Bitzer, например Поршневого компрессора открытого типа Bitzer 4P.2(Y), осуществляется по обновленной и упрощенной схеме. Винтовые компрессоры имеют традиционную конструкцию и состоят из следующих элементов:

Один или несколько компрессоров;
Отделитель масляных жидкостей;
Охладитель масла;
Трубопроводы с отдельными клапанами и дополнительными приспособлениями.

В новых моделях масляные фильтры вмонтированы в основной корпус. Уровень загрязнения фильтров определяется реле путем вычисления перепадов давления в детали. Постоянное вычисление скачков давления в основании компрессора выполняет роль наружного реле протока масла. Интегрированный клапан подачи масла регулирует передачу масляных жидкостей в компрессор и устанавливает направления для вращательных движений в момент запуска.

Характеристики

Технические параметры
Объемная произв-сть (1450 об/мин 50Гц)	47,14 m3/h
Объемная произв-сть(1750 об/мин 60Гц)	56,9 m3/h
Число цилиндров х Диаметр х Ход поршня	4 x 55 mm x 57 mm
Допустимый диапазон скоростей	750 .. 1750 1/min
Вес	77 kg
Макс. избыточное давление (НД/ВД)	19 / 25 bar
Присоединение линии всасывания	35 mm - 1 3/8''
Присоединение линии нагнетания	28 mm - 1 1/8''
Тип масла для R134a/R404A/R507A/R407A/R407C/R407F	tc<55°C: BSE32 / tc>55°C: BSE55 (Option)
Тип масла для R22 (R12/R502)	B5.2 (Standard)
Комплект поставки
Заправка масла	4,0 dm3
Защитная заправка	Standard
Запорный вентиль на всасывании	Standard
Запорный вентиль на нагнетании	Standard
Доступные опции
Соед. муфта (..-К) для А/C и средн. темп.	KK411 [<11kW] / KK420 [<22kW] (Option)
Соед. муфта (..-К) для низких темп.	KK415 [<7.5kW] / KK425 [<22kW] (Option)
Кожух соединительной муфты	Option
Шкив мотора (..-S)	190, 210, 230 mm (Option)
Приводные ремни	3 x SPA (Option)
Датчик температуры нагнетания	Option (incl. INT69VS)
Стартовая разгрузка	Option
Присоединение воды-охладителя	R 1/2'' (Option)
Регулирование производительности	100-50% (Option)
Дополнительный вентилятор	Option
Водоохлаждаемые головки цилиндров	Option
Сервисный масляный клапан	Option
Подогреватель масла в картере	100 W (Option)
Контроль давления масла	MP54 (Option)
Набор для морского применения	Option

Каталоги

Эксплуатационные характеристики

R134a

▼ tc	► to	10°C	5°C	0°C	-5°C	-10°C	-15°C	-20°C	-25°C
30°C	Q [W]	41089	33975	27859	22614	18133	14323	11100	8392
	Q* [W]	41089	33975	27859	22614	18133	14323	11100	8392
	P [kW]	6,02	5,83	5,61	5,35	5,06	4,72	4,34	3,90
	Qc [W]	47108	39801	33465	27966	23193	19047	15440	12295
	COP [ - ]	6,83	5,83	4,97	4,23	3,58	3,03	2,56	2,15
	COP* [ - ]	6,83	5,83	4,97	4,23	3,58	3,03	2,56	2,15
	m [kg/h]	862	707	575	464	370	291	225	169,6
	n [/min]	1450	1450	1450	1450	1450	1450	1450	1450
40°C	Q [W]	36365	30007	24532	19832	15814	12395	9503	7072
	Q* [W]	36365	30007	24532	19832	15814	12395	9503	7072
	P [kW]	6,84	6,56	6,24	5,87	5,46	5,00	4,50	3,95
	Qc [W]	43203	36568	30772	25705	21274	17396	13999	11018
	COP [ - ]	5,32	4,57	3,93	3,38	2,90	2,48	2,11	1,79
	COP* [ - ]	5,32	4,57	3,93	3,38	2,90	2,48	2,11	1,79
	m [kg/h]	835	683	554	445	353	275	210	155,9
	n [/min]	1450	1450	1450	1450	1450	1450	1450	1450
50°C	Q [W]	31668	26071	21243	17093	13540	10515	7955	5804
	Q* [W]	31668	26071	21243	17093	13540	10515	7955	5804
	P [kW]	7,67	7,29	6,86	6,37	5,83	5,24	4,61	3,93
	Qc [W]	39336	33362	28100	23462	19371	15757	12562	9731
	COP [ - ]	4,13	3,58	3,10	2,68	2,32	2,01	1,73	1,48
	COP* [ - ]	4,13	3,58	3,10	2,68	2,32	2,01	1,73	1,48
	m [kg/h]	806	657	531	424	334	258	194,2	141,2
	n [/min]	1450	1450	1450	1450	1450	1450	1450	1450

Условные обозначения

Q [W]	Холодопроизвод-сть	COP [ - ]	СОР/КПД
Q* [W]	Холодопроизвод-сть*	COP* [ - ]	СОР/КПД *
P [kW]	Потребл. мощность	m [kg/h]	Массов. расход
Qc [W]	Производительность конденсатора	n [/min]	Частота обор. компр.

в соотв. с EN12900 (20С темп. всас. паров, 0К переохлаждение жид-сти)

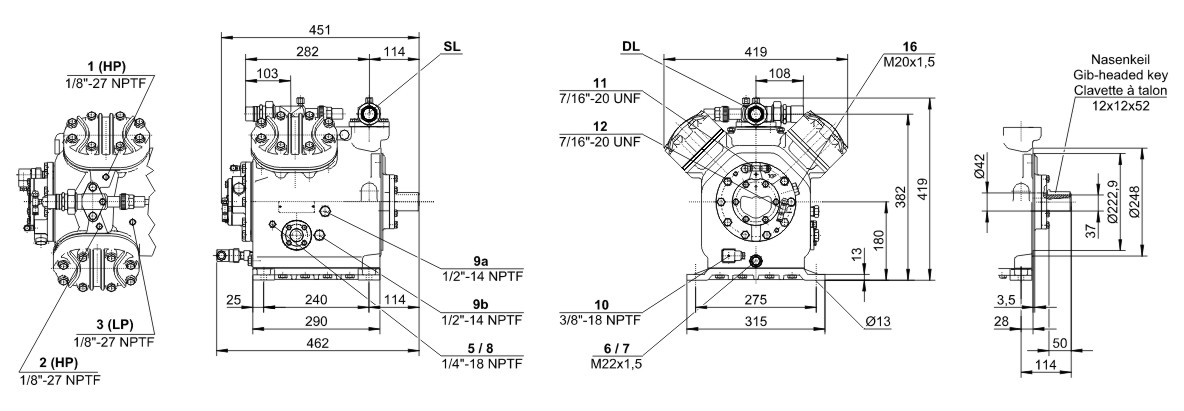

Размеры и подключения

Подбор мотора:

Требуемый приводной мотор подбирается согласно условиям запуска при прямом пуске, а также при схеме запуска "звезда-треугольник" и при старте с разделенными обмотками (PW) со стартовой разгрузкой (байпасс и обратный клапан). Условия старта ориентируются на последующие определенные рабочие точки, соответствующие максимальным пределам применения компрессора. Если при старте температура испарения и конденсации этой установки выше расчетной, то требуется индивидуальный подбор мотора.

Таблица температур испарения при подборе мотора:
HH H M L
R134a +20°C +12,5°C -5°C -20°C
R404A/R507A +7,5°C -5°C -20°C
R22 +12,5°C -5°C -20°C
NH3 +15°C +10°C -5°C --

Указанные данные относятся к моторам серии IEC, в которых тяговый момент не опускается ниже 90% от уровня максимального вращательного момента. Кроме того, должны быть достигнуты, по крайней мере, следующие стартовые моменты (при прямом старте):
2-ух цилиндровый компрессор 220%
4-ех цилиндровый компрессор 180%
6-ти цилиндровый компрессор 160%
Если выбранный Вами мотор не отвечает этим критериям, то требуется индивидуальный подбор мотора.

Производительность конденсации:
Производительность конденсации может быть рассчитана с учетом или без учета выноса тепла. Эту опцию можно найти, выбрав в меню "Программа/Опции". Вынос тепла составляет постоянные 5% от потребления энергии.
При расчете производительности конденсации не учитывается естественное переохлаждение.
Значение производительности конденсации может быть найдено в строке "Пр-сть конденсации" или "Пр-сть конденс.(с HR)".

Расположение штутцеров из "Размеры":

1 Присоединение высокого давления (HP)
2 Датчик температуры на нагнетании (HP
3 Присоединение низкого давления (LP)
4 CIC система: сопло впрыска (LP)
4b CIC датчик
5 Пробка штуцера заправки маслом
6 Слив масла
7 Масляный фильтр (магнитная ловушка)
8 Возврат масла (маслоотделитель)
8* Возврат масла для NH3 и нерастворимое масло
9 Масляная и газовая линии выравнивания (параллельное подключение)
9a Линия выравнивания давления газа (параллельное подключение)
9b Линия выравнивания уровней масла (параллельное подключение)
10 Подогреватель масла в картере
11 Присоединение для трубки высокого давления +
12 Присоединение для трубки низкого давления –
13 Присоединение воды-охладителя
16 Присоединение для реле перепада давления "Delta-P"
