Полугерметичный компрессор Bitzer 4HE-15Y


- доставка курьером
- из нашего магазина в Киеве бесплатно
- из Новой Почты Курьер
Мы доставим этот товар курьером службы доставки по вашему адресу

- Безналичными
- Наличными
- Visa/MasterCard
- Наложенным платежом

- 12 месяцев
Описание
Полугерметичный компрессор Bitzer 4HE-15Y и другие модели этого типа являются эталоном технологического качества, поэтому популярны на предприятиях холодильной, химической, текстильной и машиностроительной промышленности. Повысить эффективность и производительность поршневых компрессоров полугерметичного типа позволяют основные функциональные преимущества:
- Обновленный эргономичный дизайн цилиндровых крышек: такое нововведение позволяет снизить потери давления и увеличить габариты нагнетательной зоны;
- Отличная совместимость двигателей с компрессорами любого поколения;
- Улучшенная конструкция способствует сокращению щелей и снижению потерь от трения.
- Упрощенный дизайн гарантирует постоянный доступ к важным деталям, простое подключение и обслуживание;
- Интеллектуальная система контроля производительности CR II предназначена для регулирования электромагнитного клапана. Эта система сокращает время передвижения клапана, что увеличивает количество рабочих циклов и повышает срок службы агрегата более чем на десять лет;
- Максимальная эффективность агрегата в режиме низкого потребления электричества – вмонтированные в компрессоре электрические моторы охлаждаются парами и оснащены системой возврата масла;
- Усовершенствованный дизайн досок клапанов с обновленной конструкцией проходных каналов обеспечивают стабильную подачу воздуха, а также уменьшение резервных объемов.
В процессе производства Полугерметичного компрессора Bitzer 4HE-15Y применяются исключительно высококачественные марки стали, что позволяет пролонгировать срок службы полугерметичных компрессоров. Все модели имеют качественную автоматику, которая защищает механизм в момент работы в аварийном режиме.
Крупные мировые концерны по производству промышленного холодильного оборудования предпочитают агрегаты бренда Bitzer. Стоит отметить отличную холодопроизводительность, минимальный звуковой эффект, компактные габариты корпуса, практичность подключения и сервисного обслуживания.
Характеристики
Технические параметры | |
Объемная произв-сть (1450 об/мин 50Гц) | 73,7 m³/h |
Объемная произв-сть(1750 об/мин 60Гц) | 88,83 m³/h |
Диапазон частот | 25..70 Hz |
Число цилиндров х Диаметр х Ход поршня | 4 x 70 mm x 55 mm |
Вес | 183 kg |
Макс. избыточное давление (НД/ВД) | 19 / 32 bar |
Присоединение линии всасывания | 42 mm - 1 5/8'' |
Присоединение линии нагнетания | 28 mm - 1 1/8'' |
Тип масла для R134a/R404A/R507A/R407A/R407C/R407F | BSE32(Standard) / R134a tc>70°C: BSE55 (Option) |
Параметры мотора | |
Версия мотора | 3 |
Напряжение мотора (др. по запросу) | 380-420V PW-3-50Hz |
Максимальный рабочий ток | 22.5 A |
Максимальный рабочий ток 70Hz/400V/FI | 32,5 A |
Соотношение обмоток | 50/50 |
Пусковой ток (ротор блокирован) | 81.0 A Y / 132.0 A YY |
Max. энергопотребление | 13,0 kW |
Комплект поставки | |
Защита мотора | SE-B2, CM-RC-01(Option) |
Класс защиты | IP54 (Standard), IP66 (Option) |
Антивибрационные демпферы | Standard |
Заправка масла | 4,00 dm³ |
Доступные опции | |
Датчик температуры нагнетания | Option |
Стартовая разгрузка | Option |
Регулирование производительности | 100-50% (Option) |
Плавное регулирование производ-сти | 100-10% (Option) |
Дополнительный вентилятор | Option |
Сервисный масляный клапан | Option |
Подогреватель масла в картере | 140 W (Option) |
Контроль давления масла | MP54 (Option), Delta-PII |
Измерения шумовых парметров | |
Уровень звуковой мощности (-10°C/45°C) @50Гц | 76,0 dB(A) @50Hz |
Уровень звукового давления @1м (-10°C/45°C) @50Гц | 68 dB(A) @50Hz |
Уровень звукового давления @1м (+5°C/50°C) @50Гц R134a |
Каталоги
Эксплуатационные характеристики
R134a
▼ tc | ► to | 5°C | 0°C | -5°C | -10°C | -15°C | -20°C | -25°C | -30°C |
30°C | Q [W] | -- | 43786 | 35450 | 28341 | 22308 | 17220 | 12959 | -- |
Qu* [W] | 43786 | 35450 | 28341 | 22308 | 17220 | 12959 | |||
P [kW] | 8,68 | 8,21 | 7,63 | 6,95 | 6,23 | 5,47 | |||
I [A] | 16,56 | 15,97 | 15,24 | 14,45 | 13,63 | 12,84 | |||
Qc [W] | 52464 | 43664 | 35969 | 29263 | 23445 | 18431 | |||
COP [ - ] | 5,05 | 4,32 | 3,72 | 3,21 | 2,77 | 2,37 | |||
m [kg/h] | 904 | 728 | 579 | 454 | 349 | 262 | |||
Op. | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт | |||
th [°C] | 64,6 | 71,5 | 79,0 | 87,2 | 96,5 | 107,5 | |||
40°C | Q [W] | -- | 38546 | 31105 | 24764 | 19391 | 14870 | 11097 | -- |
Qu* [W] | 38546 | 31105 | 24764 | 19391 | 14870 | 11097 | |||
P [kW] | 10,22 | 9,46 | 8,61 | 7,71 | 6,78 | 5,86 | |||
I [A] | 18,63 | 17,59 | 16,47 | 15,34 | 14,25 | 13,25 | |||
Qc [W] | 48766 | 40566 | 33376 | 27099 | 21651 | 16962 | |||
COP [ - ] | 3,77 | 3,29 | 2,88 | 2,52 | 2,19 | 1,89 | |||
m [kg/h] | 870 | 698 | 552 | 431 | 329 | 245 | |||
Op. | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт | |||
th [°C] | 75,5 | 82,6 | 90,3 | 98,8 | 108,5 | 120,1 | |||
50°C | Q [W] | -- | 33322 | 26797 | 21237 | 16528 | 12572 | 9276 | -- |
Qu* [W] | 33322 | 26797 | 21237 | 16528 | 12572 | 9276 | |||
P [kW] | 11,56 | 10,52 | 9,42 | 8,29 | 7,18 | 6,10 | |||
I [A] | 20,5 | 19,04 | 17,53 | 16,07 | 14,70 | 13,50 | |||
Qc [W] | 44882 | 37315 | 30654 | 24820 | 19748 | 15381 | |||
COP [ - ] | 2,88 | 2,55 | 2,26 | 1,99 | 1,75 | 1,52 | |||
m [kg/h] | 832 | 665 | 523 | 405 | 307 | 226 | |||
Op. | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт | |||
th [°C] | 86,6 | 93,8 | 101,6 | 110,3 | 120,4 | 132,7 |
Условные обозначения
Q [W] | Холодопроизвод-сть | COP [ - ] | СОР/КПД |
Qu* [W] | Произв-сть испарителя | m [kg/h] | Массов. расход |
P [kW] | Потребл. мощность | Op. | Режим эксплуатации |
I [A] | Ток | th [°C] | Температура нагнетания без охлаждения |
Qc [W] | Производительность конденсатора |

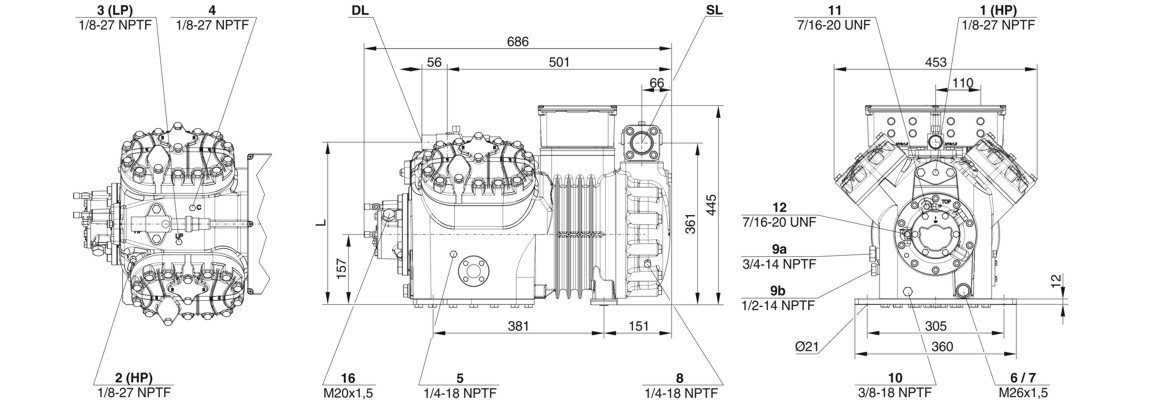

Размеры и подключения
Полугерметичные поршневые компрессоры
Motor 1 = e.g. 4TES-12 (4TCS-12.2) with 12"HP", primary for air-conditioning (e.g. R22,R407C) and air-conditioning with R134a at high ambient temperatures
Motor 2 = e.g. 4TES-9 (4TCS-8.2) with 8"HP", universal Motor for medium and low temperature application (e.g. R404A, R507A, R407A, R407F) and air-conditioning with R134a.
Motor 3 = e.g. 4TES-8, for medium temperature applications and R134a
For more information concerning the application range use the "Limits" button.
Operation modes 4VES-7 (4VCS-6.2) to 6FE-44 (6F-40.2) and 44JE-30 (44J-26.2) to 66FE-88 (66F-80.2) with R407F/R407A/R22:
CIC = liquid injection with low temperature application, suction gas cooled motor
Данные по производительности сертифицированные ASERCOM:
ASERCOM - Ассоциация Европейских производителей компонентов холодильного оборудования проводит сертификацию данных по производительности компрессоров. Высокий уровень этой сертификации обеспечивается и поддерживается:
- проверками достоверности данных, проводимыми экспертами,
- регулярными измерениями, проводимыми независимыми институтами.
Необходимость приложения значительных усилий для сертификации объясняет ограниченное количество сертифицированных моделей. В связи с этим, пока не все модели компрессоров Bitzer на сегодня сертифицированны.
В программе вы увидите специальный знак в окне результатов расчёта соответствующего компрессора справа внизу под таблицей, а также в распечатке расчётных данных. Список всех сертифицированных компрессоров, а также подробную информацию об комитете ASERCOM вы сможете посмотреть на сайте www.asercom.org.
Данные по производительности компрессоров на R404A/R507A при температуре кипения < -20С с дополнительным охлаждением. Если конструкция холодильной установки предусматривает использование дополнительного вентилятора, то потребляемая мощность его мотора должна быть учтена.
Производительность конденсатора:
Производительность конденсатора может расчитываться как с учётом, так и без учёта тепловой эмиссии (HR). Эта опция активируется в окне меню "Программа/Опции". Величина тепловой эмиссии составляет 5% от потребляемой мощности. В результатах расчётная производительность конденсатора находится в строке "Производительность конденсатора (c HR)".
Данные по звуковому воздействию:
Данные основаны на применении при 50 Гц (IP-единицы 60 Гц) и R404A, если специально не указано.
Уровень звукового давления: значения основаны на условиях распространения полусферической звуковой волны в свободное пространство на расстоянии 1м от источника звука.
Общие замечания относительно звуковых данных:
Указанные звуковые данные были измерены при тестировании в нашей лаборатории. С этой целью отдельно стоящий испытательный образец был установлен на жёсткой фундаментной плите, и все трубопроводы были проложены на максимально протяжённое расстояние с фиксацией, не допускающей какую-либо вибрацию. Линии всасывания и нагнетания были смонтированы в гибкой конфигурации, такой, что передача колебаний в окружающую среду была практически исключена.
В реальных установках существенные различия могли бы наблюдаться, по сравнению с измерениями в лаборатории. Шум, испускаемый компрессором при работе, может быть отражен от поверхностей холодильной установки, и это может увеличить уровень звука, измеренный близко к компрессору. Колебания, вызванные компрессором, также передаются системе через опоры компрессора и по соединительным трубопроводам в зависимости от степени демпфирования. Таким образом, вибрацию могут вызвать другие компоненты установки до такой степени, что они поспособствуют увеличению звуковой эмиссии от компрессора. При необходимости передача колебаний к системе может быть минимизирована корректной компоновкой установки и демпфированием её элементов.
Обозначения присоединительных штуцеров на изображениях в окне меню "Тех. Данные/Размеры":
1 Реле высокого давления (HP)
2 Присоединение для датчика температуры нагнетаемого газа (HP) (для 4VE(S)-6Y .. 4NE(S)-20(Y) присоединение для датчика CIC как альтернатива)
3 Реле низкого давления (LP)
4 CIC система: сопло для впрыска (LP)
4b Присоединение для датчика CIC
4c Присоединение для датчика CIC (MP / работа без переохладителя жидкого хладагента)
9 Присоединение для линий выравнивания по маслу и газу (работа в параллельной централи)
9а Присоединение для линии выравнивания по газу (работа в параллельной централи)
9b Присоединение для лини выравнивания по маслу (работа в параллельной централи)
10 Присоединение для нагревателя масла
14. Штуцер замера промежуточного давления (МР)
15 Жидкостной впрыск (работа без переохладителя жидкого хладагента и с термостатическим расширительным клапаном ТРВ)
16 Присоединение для контроля циркуляции масла (опто-электронный датчик уровня масла "OLC-K1" или дифференциальное реле давления масла "Delta-PII")
17 Вход жидкого хладагента в переохладитель
18 Выход жидкого хладагента из переохладителя
19. Поверхность обжима
20. Клеммная плита
21. Сервисный штуцер для масляного клапана
22 Предохранительный клапан сброса давления в атмосферу (сторона нагнетания)
23 Предохранительный клапан сброса давления в атмосферу (сторона всасывания)
Размеры с допусками по EN ISO 13920-B.
