Полугерметичный компрессор Bitzer 4EE-6.F1(Y)

Код товара: 2524-01
Полугерметичный компрессор Bitzer 4EE-6.F1(Y)
Официальная гарантия от производителя
Цена: 207969грн
Есть в наличии
Добавить в корзину
Получить дополнительную скидку
Производитель: Bitzer Cерия: Ecoline Varispeed Модель: 4EE-6.F1(Y)

Доставка

- доставка курьером
- из нашего магазина в Киеве бесплатно
- из Новой Почты Курьер
Мы доставим этот товар курьером службы доставки по вашему адресу

Оплата

- Безналичными
- Наличными
- Visa/MasterCard
- Наложенным платежом

Гарантия

- 12 месяцев

Описание

Полугерметичный компрессор Bitzer 4EE-6.F1(Y) и другие модели этого типа являются эталоном технологического качества, поэтому популярны на предприятиях холодильной, химической, текстильной и машиностроительной промышленности. Повысить эффективность и производительность поршневых компрессоров полугерметичного типа позволяют основные функциональные преимущества:

  • Обновленный эргономичный дизайн цилиндровых крышек: такое нововведение позволяет снизить потери давления и увеличить габариты нагнетательной зоны;
  • Отличная совместимость двигателей с компрессорами любого поколения;
  • Улучшенная конструкция способствует сокращению щелей и снижению потерь от трения.
  • Упрощенный дизайн гарантирует постоянный доступ к важным деталям, простое подключение и обслуживание;
  • Интеллектуальная система контроля производительности CR II предназначена для регулирования электромагнитного клапана. Эта система сокращает время передвижения клапана, что увеличивает количество рабочих циклов и повышает срок службы агрегата более чем на десять лет;
  • Максимальная эффективность агрегата в режиме низкого потребления электричества – вмонтированные в компрессоре электрические моторы охлаждаются парами и оснащены системой возврата масла;
  • Усовершенствованный дизайн досок клапанов с обновленной конструкцией проходных каналов обеспечивают стабильную подачу воздуха, а также уменьшение резервных объемов.

В процессе производства Полугерметичного компрессора Bitzer 4EE-6.F1(Y) применяются исключительно высококачественные марки стали, что позволяет пролонгировать срок службы полугерметичных компрессоров. Все модели имеют качественную автоматику, которая защищает механизм в момент работы в аварийном режиме.

Крупные мировые концерны по производству промышленного холодильного оборудования предпочитают агрегаты бренда Bitzer. Стоит отметить отличную холодопроизводительность, минимальный звуковой эффект, компактные габариты корпуса, практичность подключения и сервисного обслуживания.

Характеристики

Технические параметры
Объемная произв-сть (1450 об/мин 50Гц) 22,72 m3/h
Объемная произв-сть(1750 об/мин 60Гц) 27,42 m3/h
Производительность при 87 Гц 40,1 m3/h
Диапазон частот 25..87 Hz
Число цилиндров х Диаметр х Ход поршня 4 x 46 mm x 39,3 mm
Вес 105,2 kg
Макс. избыточное давление (НД/ВД) 19 / 32 bar
Присоединение линии всасывания 28 mm - 1 1/8''
Присоединение линии нагнетания 16 mm - 5/8''
Тип масла для R134a/R404A/R507A/R407A/R407C/R407F tc<55°C: BSE32(Standard) / tc>55°C: BSE55 (Option)
Тип масла для R22 (R12/R502) B5.2 (Option)
Параметры мотора
Версия мотора 1
Электрические параметры частотного инвертора
Напряжение 380..480V/3/50_60Hz
Максимальный рабочий ток 22.0 A
Max. энергопотребление 12,0 kW
Комплект поставки
Защита мотора SE-B1
Класс защиты IP65
Антивибрационные демпферы Standard
Заправка масла 2,00 dm³
Доступные опции
Датчик температуры нагнетания Option
Дополнительный вентилятор Option
Подогреватель масла в картере 0..120 W PTC (Option)
Контроль давления масла MP54 (Option), Delta-PII

Эксплуатационные характеристики

R134A (80 Hz)

▼ tc ► to 10°C 5°C 0°C -5°C -10°C -15°C -20°C -25°C
30°C Q [W] 30272 24924 20350 16454 13150 10368 8042 6116
  Qu* [W] 30272 24924 20350 16454 13150 10368 8042 6116
  P [kW] 5,15 5,09 4,92 4,68 4,36 3,99 3,59 3,17
  I [A] 8,26 8,17 7,94 7,58 7,11 6,57 5,97 5,33
  Qc [W] 35423 30012 25274 21130 17511 14362 11635 9288
  COP [ - ] 5,88 4,90 4,13 3,52 3,02 2,60 2,24 1,93
  m [kg/h] 635 519 420 338 269 211 163,0 123,6
  Op. Стандарт Стандарт Стандарт Стандарт Стандарт Стандарт Стандарт Стандарт
  th [°C] 56,7 64,1 72,0 80,4 89,6 99,7 110,9 123,6
40°C Q [W] 26667 21922 17859 14393 11452 8975 6904 5189
  Qu* [W] 26667 21922 17859 14393 11452 8975 6904 5189
  P [kW] 6,42 6,12 5,75 5,31 4,83 4,32 3,79 3,27
  I [A] 10,07 9,65 9,12 8,50 7,80 7,05 6,27 5,48
  Qc [W] 33086 28047 23610 19708 16284 13294 10696 8457
  COP [ - ] 4,15 3,58 3,11 2,71 2,37 2,08 1,82 1,59
  m [kg/h] 613 499 403 323 255 199,3 152,7 114,4
  Op. Стандарт Стандарт Стандарт Стандарт Стандарт Стандарт Стандарт Стандарт
  th [°C] 68,7 76,1 84,0 92,4 101,5 111,4 122,5 135,3
50°C Q [W] 23100 18953 15395 12355 9774 7596 5775 4267
  Qu* [W] 23100 18953 15395 12355 9774 7596 5775 4267
  P [kW] 7,50 6,99 6,42 5,80 5,17 4,52 3,88 3,27
  I [A] 11,60 10,87 10,07 9,20 8,28 7,35 6,40 5,47
  Qc [W] 30600 25940 21811 18159 14939 12115 9656 7533
  COP [ - ] 3,08 2,71 2,40 2,13 1,89 1,68 1,49 1,31
  m [kg/h] 588 478 385 306 241 186,3 141,0 103,8
  Op. Стандарт Стандарт Стандарт Стандарт Стандарт Стандарт Стандарт Стандарт
  th [°C] 80,5 87,8 95,6 103,9 112,9 122,7 133,8 0

Условные обозначения

Q [W] Холодопроизвод-сть COP [ - ] СОР/КПД
Qu* [W] Произв-сть испарителя m [kg/h] Массов. расход
P [kW] Потребл. мощность Op. Режим эксплуатации
I [A] Ток th [°C] Температура нагнетания без охлаждения
Qc [W] Производительность конденсатора

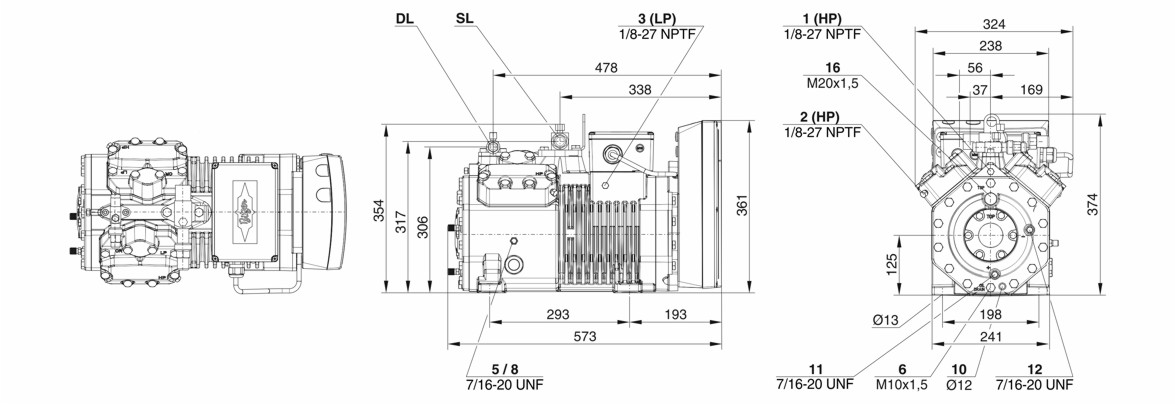

Размеры и подключения

Motor 1 = e.g. 4TES-12 (4TCS-12.2) with 12"HP", primary for air-conditioning (e.g. R22,R407C) and air-conditioning with R134a at high ambient temperatures
Motor 2 = e.g. 4TES-9 (4TCS-8.2) with 8"HP", universal Motor for medium and low temperature application (e.g. R404A, R507A, R407A, R407F) and air-conditioning with R134a.
Motor 3 = e.g. 4TES-8, for medium temperature applications and R134a
For more information concerning the application range use the "Limits" button.

Operation modes 4VES-7 (4VCS-6.2) to 6FE-44 (6F-40.2) and 44JE-30 (44J-26.2) to 66FE-88 (66F-80.2) with R407F/R407A/R22:
CIC = liquid injection with low temperature application, suction gas cooled motor


Данные по производительности сертифицированные ASERCOM:
ASERCOM - Ассоциация Европейских производителей компонентов холодильного оборудования проводит сертификацию данных по производительности компрессоров. Высокий уровень этой сертификации обеспечивается и поддерживается:
- проверками достоверности данных, проводимыми экспертами,
- регулярными измерениями, проводимыми независимыми институтами.
Необходимость приложения значительных усилий для сертификации объясняет ограниченное количество сертифицированных моделей. В связи с этим, пока не все модели компрессоров Bitzer на сегодня сертифицированны.
В программе вы увидите специальный знак в окне результатов расчёта соответствующего компрессора справа внизу под таблицей, а также в распечатке расчётных данных. Список всех сертифицированных компрессоров, а также подробную информацию об комитете ASERCOM вы сможете посмотреть на сайте www.asercom.org.

Данные по производительности компрессоров на R404A/R507A при температуре кипения < -20С с дополнительным охлаждением. Если конструкция холодильной установки предусматривает использование дополнительного вентилятора, то потребляемая мощность его мотора должна быть учтена.

Производительность конденсатора:
Производительность конденсатора может расчитываться как с учётом, так и без учёта тепловой эмиссии (HR). Эта опция активируется в окне меню "Программа/Опции". Величина тепловой эмиссии составляет 5% от потребляемой мощности. В результатах расчётная производительность конденсатора находится в строке "Производительность конденсатора (c HR)".

Данные по звуковому воздействию:
Данные основаны на применении при 50 Гц (IP-единицы 60 Гц) и R404A, если специально не указано.
Уровень звукового давления: значения основаны на условиях распространения полусферической звуковой волны в свободное пространство на расстоянии 1м от источника звука.
Общие замечания относительно звуковых данных:
Указанные звуковые данные были измерены при тестировании в нашей лаборатории. С этой целью отдельно стоящий испытательный образец был установлен на жёсткой фундаментной плите, и все трубопроводы были проложены на максимально протяжённое расстояние с фиксацией, не допускающей какую-либо вибрацию. Линии всасывания и нагнетания были смонтированы в гибкой конфигурации, такой, что передача колебаний в окружающую среду была практически исключена.
В реальных установках существенные различия могли бы наблюдаться, по сравнению с измерениями в лаборатории. Шум, испускаемый компрессором при работе, может быть отражен от поверхностей холодильной установки, и это может увеличить уровень звука, измеренный близко к компрессору. Колебания, вызванные компрессором, также передаются системе через опоры компрессора и по соединительным трубопроводам в зависимости от степени демпфирования. Таким образом, вибрацию могут вызвать другие компоненты установки до такой степени, что они поспособствуют увеличению звуковой эмиссии от компрессора. При необходимости передача колебаний к системе может быть минимизирована корректной компоновкой установки и демпфированием её элементов.

Обозначения присоединительных штуцеров на изображениях в окне меню "Тех. Данные/Размеры":

1 Реле высокого давления (HP)
2 Присоединение для датчика температуры нагнетаемого газа (HP) (для 4VE(S)-6Y .. 4NE(S)-20(Y) присоединение для датчика CIC как альтернатива)
3 Реле низкого давления (LP)
4 CIC система: сопло для впрыска (LP)
4b Присоединение для датчика CIC
4c Присоединение для датчика CIC (MP / работа без переохладителя жидкого хладагента)
9 Присоединение для линий выравнивания по маслу и газу (работа в параллельной централи)
9а Присоединение для линии выравнивания по газу (работа в параллельной централи)
9b Присоединение для лини выравнивания по маслу (работа в параллельной централи)
10 Присоединение для нагревателя масла
14. Штуцер замера промежуточного давления (МР)
15 Жидкостной впрыск (работа без переохладителя жидкого хладагента и с термостатическим расширительным клапаном ТРВ)
16 Присоединение для контроля циркуляции масла (опто-электронный датчик уровня масла "OLC-K1" или дифференциальное реле давления масла "Delta-PII")
17 Вход жидкого хладагента в переохладитель
18 Выход жидкого хладагента из переохладителя
19. Поверхность обжима
20. Клеммная плита
21. Сервисный штуцер для масляного клапана
22 Предохранительный клапан сброса давления в атмосферу (сторона нагнетания)
23 Предохранительный клапан сброса давления в атмосферу (сторона всасывания)

Размеры с допусками по EN ISO 13920-B.
