Полугерметичный компрессор Bitzer 4DE-7.F3(Y)

Код товара: 2526-01
Полугерметичный компрессор Bitzer 4DE-7.F3(Y)
Официальная гарантия от производителя
Цена: 210749грн
Есть в наличии
Добавить в корзину
Получить дополнительную скидку
Производитель: Bitzer Cерия: Ecoline Varispeed Модель: 4DE-7.F3(Y)

Доставка

- доставка курьером
- из нашего магазина в Киеве бесплатно
- из Новой Почты Курьер
Мы доставим этот товар курьером службы доставки по вашему адресу

Оплата

- Безналичными
- Наличными
- Visa/MasterCard
- Наложенным платежом

Гарантия

- 12 месяцев

Описание

Полугерметичный компрессор Bitzer 4DE-7.F3(Y) и другие модели этого типа являются эталоном технологического качества, поэтому популярны на предприятиях холодильной, химической, текстильной и машиностроительной промышленности. Повысить эффективность и производительность поршневых компрессоров полугерметичного типа позволяют основные функциональные преимущества:

  • Обновленный эргономичный дизайн цилиндровых крышек: такое нововведение позволяет снизить потери давления и увеличить габариты нагнетательной зоны;
  • Отличная совместимость двигателей с компрессорами любого поколения;
  • Улучшенная конструкция способствует сокращению щелей и снижению потерь от трения.
  • Упрощенный дизайн гарантирует постоянный доступ к важным деталям, простое подключение и обслуживание;
  • Интеллектуальная система контроля производительности CR II предназначена для регулирования электромагнитного клапана. Эта система сокращает время передвижения клапана, что увеличивает количество рабочих циклов и повышает срок службы агрегата более чем на десять лет;
  • Максимальная эффективность агрегата в режиме низкого потребления электричества – вмонтированные в компрессоре электрические моторы охлаждаются парами и оснащены системой возврата масла;
  • Усовершенствованный дизайн досок клапанов с обновленной конструкцией проходных каналов обеспечивают стабильную подачу воздуха, а также уменьшение резервных объемов.

В процессе производства Полугерметичного компрессора Bitzer 4DE-7.F3(Y) применяются исключительно высококачественные марки стали, что позволяет пролонгировать срок службы полугерметичных компрессоров. Все модели имеют качественную автоматику, которая защищает механизм в момент работы в аварийном режиме.

Крупные мировые концерны по производству промышленного холодильного оборудования предпочитают агрегаты бренда Bitzer. Стоит отметить отличную холодопроизводительность, минимальный звуковой эффект, компактные габариты корпуса, практичность подключения и сервисного обслуживания.

Характеристики

Технические параметры
Объемная произв-сть (1450 об/мин 50Гц) 26,84 m3/h
Объемная произв-сть(1750 об/мин 60Гц) 32,39 m3/h
Производительность при 87 Гц 47,3 m3/h
Диапазон частот 25..87 Hz
Число цилиндров х Диаметр х Ход поршня 4 x 50 mm x 39,3 mm
Вес 106 kg
Макс. избыточное давление (НД/ВД) 19 / 32 bar
Присоединение линии всасывания 35 mm - 1 3/8''
Присоединение линии нагнетания 22 mm - 7/8''
Тип масла для R134a/R404A/R507A/R407A/R407C/R407F tc<55°C: BSE32(Standard) / tc>55°C: BSE55 (Option)
Тип масла для R22 (R12/R502) B5.2 (Option)
Параметры мотора
Версия мотора 1
Электрические параметры частотного инвертора
Напряжение 380..480V/3/50_60Hz
Максимальный рабочий ток 28.0 A
Max. энергопотребление 17,0 kW
Комплект поставки
Защита мотора SE-B1
Класс защиты IP65
Антивибрационные демпферы Standard
Заправка масла 2,00 dm³
Доступные опции
Датчик температуры нагнетания Option
Дополнительный вентилятор Option
Подогреватель масла в картере 0..120 W PTC (Option)
Контроль давления масла MP54 (Option), Delta-PII

Эксплуатационные характеристики

R134A (80 Hz)

▼ tc ► to 10°C 5°C 0°C -5°C -10°C -15°C -20°C -25°C
30°C Q [W] 36476 29769 24075 19263 15222 11854 9073 6801
  Qu* [W] 36476 29769 24075 19263 15222 11854 9073 6801
  P [kW] 6,12 6,01 5,79 5,47 5,07 4,61 4,12 3,61
  I [A] 10,67 10,51 10,19 9,74 9,18 8,54 7,84 7,12
  Qc [W] 42600 35783 29863 24730 20291 16468 13193 10409
  COP [ - ] 5,96 4,95 4,16 3,52 3,00 2,57 2,20 1,88
  m [kg/h] 765 619 497 395 311 241 183,9 137,4
  Op. Стандарт Стандарт Стандарт Стандарт Стандарт Стандарт Стандарт Стандарт
  th [°C] 56,3 63,8 71,7 80,4 89,9 100,3 112,1 125,6
40°C Q [W] 32043 26120 21083 16822 13240 10253 7785 5771
  Qu* [W] 32043 26120 21083 16822 13240 10253 7785 5771
  P [kW] 7,55 7,18 6,71 6,17 5,58 4,96 4,32 3,68
  I [A] 12,68 12,15 11,50 10,74 9,90 9,02 8,12 7,22
  Qc [W] 39592 33296 27794 22995 18822 15210 12104 9454
  COP [ - ] 4,24 3,64 3,14 2,72 2,37 2,07 1,80 1,57
  m [kg/h] 736 594 476 377 295 228 172,2 127,2
  Op. Стандарт Стандарт Стандарт Стандарт Стандарт Стандарт Стандарт Стандарт
  th [°C] 68,0 75,4 83,4 92,0 101,4 111,8 123,3 136,5
50°C Q [W] 27621 22472 18084 14366 11236 8624 6466 4705
  Qu* [W] 27621 22472 18084 14366 11236 8624 6466 4705
  P [kW] 8,73 8,11 7,42 6,68 5,91 5,13 4,36 3,62
  I [A] 14,35 13,47 12,50 11,46 10,37 9,27 8,18 7,13
  Qc [W] 36354 30584 25506 21048 17148 13756 10826 8321
  COP [ - ] 3,16 2,77 2,44 2,15 1,90 1,68 1,48 1,30
  m [kg/h] 703 566 452 356 277 211 157,9 114,5
  Op. Стандарт Стандарт Стандарт Стандарт Стандарт Стандарт Стандарт Стандарт
  th [°C] 79,4 86,9 94,8 103,3 112,6 122,7 134,1 0

Условные обозначения

Q [W] Холодопроизвод-сть COP [ - ] СОР/КПД
Qu* [W] Произв-сть испарителя m [kg/h] Массов. расход
P [kW] Потребл. мощность Op. Режим эксплуатации
I [A] Ток th [°C] Температура нагнетания без охлаждения
Qc [W] Производительность конденсатора

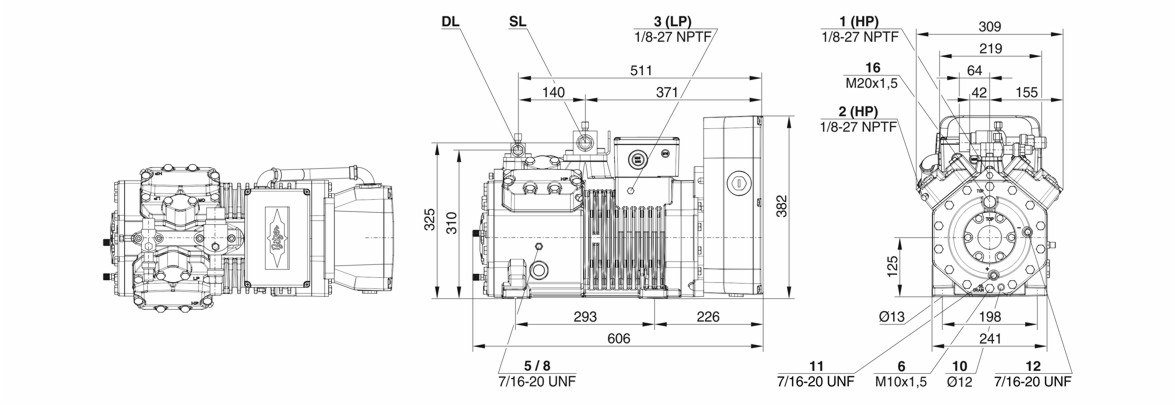

Размеры и подключения

Motor 1 = e.g. 4TES-12 (4TCS-12.2) with 12"HP", primary for air-conditioning (e.g. R22,R407C) and air-conditioning with R134a at high ambient temperatures
Motor 2 = e.g. 4TES-9 (4TCS-8.2) with 8"HP", universal Motor for medium and low temperature application (e.g. R404A, R507A, R407A, R407F) and air-conditioning with R134a.
Motor 3 = e.g. 4TES-8, for medium temperature applications and R134a
For more information concerning the application range use the "Limits" button.

Operation modes 4VES-7 (4VCS-6.2) to 6FE-44 (6F-40.2) and 44JE-30 (44J-26.2) to 66FE-88 (66F-80.2) with R407F/R407A/R22:
CIC = liquid injection with low temperature application, suction gas cooled motor


Данные по производительности сертифицированные ASERCOM:
ASERCOM - Ассоциация Европейских производителей компонентов холодильного оборудования проводит сертификацию данных по производительности компрессоров. Высокий уровень этой сертификации обеспечивается и поддерживается:
- проверками достоверности данных, проводимыми экспертами,
- регулярными измерениями, проводимыми независимыми институтами.
Необходимость приложения значительных усилий для сертификации объясняет ограниченное количество сертифицированных моделей. В связи с этим, пока не все модели компрессоров Bitzer на сегодня сертифицированны.
В программе вы увидите специальный знак в окне результатов расчёта соответствующего компрессора справа внизу под таблицей, а также в распечатке расчётных данных. Список всех сертифицированных компрессоров, а также подробную информацию об комитете ASERCOM вы сможете посмотреть на сайте www.asercom.org.

Данные по производительности компрессоров на R404A/R507A при температуре кипения < -20С с дополнительным охлаждением. Если конструкция холодильной установки предусматривает использование дополнительного вентилятора, то потребляемая мощность его мотора должна быть учтена.

Производительность конденсатора:
Производительность конденсатора может расчитываться как с учётом, так и без учёта тепловой эмиссии (HR). Эта опция активируется в окне меню "Программа/Опции". Величина тепловой эмиссии составляет 5% от потребляемой мощности. В результатах расчётная производительность конденсатора находится в строке "Производительность конденсатора (c HR)".

Данные по звуковому воздействию:
Данные основаны на применении при 50 Гц (IP-единицы 60 Гц) и R404A, если специально не указано.
Уровень звукового давления: значения основаны на условиях распространения полусферической звуковой волны в свободное пространство на расстоянии 1м от источника звука.
Общие замечания относительно звуковых данных:
Указанные звуковые данные были измерены при тестировании в нашей лаборатории. С этой целью отдельно стоящий испытательный образец был установлен на жёсткой фундаментной плите, и все трубопроводы были проложены на максимально протяжённое расстояние с фиксацией, не допускающей какую-либо вибрацию. Линии всасывания и нагнетания были смонтированы в гибкой конфигурации, такой, что передача колебаний в окружающую среду была практически исключена.
В реальных установках существенные различия могли бы наблюдаться, по сравнению с измерениями в лаборатории. Шум, испускаемый компрессором при работе, может быть отражен от поверхностей холодильной установки, и это может увеличить уровень звука, измеренный близко к компрессору. Колебания, вызванные компрессором, также передаются системе через опоры компрессора и по соединительным трубопроводам в зависимости от степени демпфирования. Таким образом, вибрацию могут вызвать другие компоненты установки до такой степени, что они поспособствуют увеличению звуковой эмиссии от компрессора. При необходимости передача колебаний к системе может быть минимизирована корректной компоновкой установки и демпфированием её элементов.

Обозначения присоединительных штуцеров на изображениях в окне меню "Тех. Данные/Размеры":

1 Реле высокого давления (HP)
2 Присоединение для датчика температуры нагнетаемого газа (HP) (для 4VE(S)-6Y .. 4NE(S)-20(Y) присоединение для датчика CIC как альтернатива)
3 Реле низкого давления (LP)
4 CIC система: сопло для впрыска (LP)
4b Присоединение для датчика CIC
4c Присоединение для датчика CIC (MP / работа без переохладителя жидкого хладагента)
9 Присоединение для линий выравнивания по маслу и газу (работа в параллельной централи)
9а Присоединение для линии выравнивания по газу (работа в параллельной централи)
9b Присоединение для лини выравнивания по маслу (работа в параллельной централи)
10 Присоединение для нагревателя масла
14. Штуцер замера промежуточного давления (МР)
15 Жидкостной впрыск (работа без переохладителя жидкого хладагента и с термостатическим расширительным клапаном ТРВ)
16 Присоединение для контроля циркуляции масла (опто-электронный датчик уровня масла "OLC-K1" или дифференциальное реле давления масла "Delta-PII")
17 Вход жидкого хладагента в переохладитель
18 Выход жидкого хладагента из переохладителя
19. Поверхность обжима
20. Клеммная плита
21. Сервисный штуцер для масляного клапана
22 Предохранительный клапан сброса давления в атмосферу (сторона нагнетания)
23 Предохранительный клапан сброса давления в атмосферу (сторона всасывания)

Размеры с допусками по EN ISO 13920-B.
