Поршневой компрессор открытого типа Bitzer 2N.2(Y)

Код товара: 2866-01

Официальная гарантия от производителя

Цена: 76536грн

Есть в наличии

Добавить в корзину

Получить дополнительную скидку

Производитель: Bitzer Модель: 2N.2(Y) Код товара: 2866-01

Доставка

- доставка курьером
- из нашего магазина в Киеве бесплатно
- из Новой Почты Курьер
Мы доставим этот товар курьером службы доставки по вашему адресу

Оплата

- Безналичными
- Наличными
- Visa/MasterCard
- Наложенным платежом

Гарантия

- 12 месяцев

Описание

Универсальный холодильный Поршневой компрессор открытого типа Bitzer 2N.2(Y) подходит для установки на крупных промышленных и коммерческих агрегатах, в системах охлаждения суден и даже на взрывозащищенных объектах. Электрические моторы стандартного типа соединяются с корпусом муфты фланцами без необходимости выполнения сложных пуско-наладочных работ. Указанные муфты представлены в каталогах производителя в категории дополнительного оборудования.

На трубопроводе возврата масла от маслоотделителя к основному компрессору монтируется специальный масляных фильтр, реле масла, электромагнитный запорный клапан и глазок. Открытый Поршневой компрессор открытого типа Bitzer 2N.2(Y) отличается максимальной холодопроизводительностью и превосходным холодильным коэффициентом в случае использования вместе с экономайзером или же без него. Агрегаты оснащены вмонтированной системой контроля производительности:

От 50 до 100% мощности;
Трехшаговое регулирование работоспособности;
Бесступенчатый контроль мощности ползунком (в образцах производителя, начиная с модели OS.85): производительность меняется по десяти позициям ползунка.

Производительность открытого винтового компрессора составляет 535 куб/ч. Допускается параллельное использование нескольких Поршневых компрессоров открытого типа Bitzer 2N.2(Y) (до шести единиц). Одновременная схема эксплуатации имеет несколько преимуществ:

Неограниченные функции контроля производительности.
Возможность резервирования системы без изменения габаритов.
Гарантированная надежность функционирования.
Компактная компрессорная система с простым обслуживанием.
Оптимальная энергетическая эффективность при нестабильных частичных нагрузках в разных направлениях.

Использование открытых холодильных компрессоров Bitzer, например Поршневого компрессора открытого типа Bitzer 2N.2(Y), осуществляется по обновленной и упрощенной схеме. Винтовые компрессоры имеют традиционную конструкцию и состоят из следующих элементов:

Один или несколько компрессоров;
Отделитель масляных жидкостей;
Охладитель масла;
Трубопроводы с отдельными клапанами и дополнительными приспособлениями.

В новых моделях масляные фильтры вмонтированы в основной корпус. Уровень загрязнения фильтров определяется реле путем вычисления перепадов давления в детали. Постоянное вычисление скачков давления в основании компрессора выполняет роль наружного реле протока масла. Интегрированный клапан подачи масла регулирует передачу масляных жидкостей в компрессор и устанавливает направления для вращательных движений в момент запуска.

Характеристики

Технические параметры
Объемная произв-сть (1450 об/мин 50Гц)	28,0 m3/h
Объемная произв-сть(1750 об/мин 60Гц)	33,84 m3/h
Число цилиндров х Диаметр х Ход поршня	2 x 60 mm x 57 mm
Допустимый диапазон скоростей	750 .. 1750 1/min
Вес	52 kg
Макс. избыточное давление (НД/ВД)	19 / 25 bar
Присоединение линии всасывания	28 mm - 1 1/8''
Присоединение линии нагнетания	22 mm - 7/8''
Тип масла для R134a/R404A/R507A/R407A/R407C/R407F	tc<55°C: BSE32 / tc>55°C: BSE55 (Option)
Тип масла для R22 (R12/R502)	B5.2 (Standard)
Комплект поставки
Заправка масла	1,75 dm3
Защитная заправка	Standard
Запорный вентиль на всасывании	Standard
Запорный вентиль на нагнетании	Standard
Доступные опции
Соед. муфта (..-К) для А/C и средн. темп.	KK211 [<11kW] (Option)
Соед. муфта (..-К) для низких темп.	KK215 [<7.5kW] (Option)
Кожух соединительной муфты	Option
Шкив мотора (..-S)	190, 210, 230, 250 mm (Option)
Приводные ремни	2 x SPA (Option)
Датчик температуры нагнетания	Option (incl. INT69VS)
Стартовая разгрузка	Option
Присоединение воды-охладителя	R 1/2'' (Option)
Дополнительный вентилятор	Option
Водоохлаждаемые головки цилиндров	Option
Подогреватель масла в картере	70 W (Option)
Контроль давления масла	MP54 (Option)
Набор для морского применения	Option

Каталоги

Эксплуатационные характеристики

R134a

30°C	Q [W]	23944	19833	16297	13263	10669	8461	6591	5016
	Q* [W]	23944	19833	16297	13263	10669	8461	6591	5016
	P [kW]	3,76	3,63	3,47	3,28	3,06	2,83	2,59	2,33
	Qc [W]	27709	23466	19766	16541	13732	11292	9177	7348
	COP [ - ]	6,36	5,46	4,70	4,05	3,48	2,99	2,55	2,15
	COP* [ - ]	6,36	5,46	4,70	4,05	3,48	2,99	2,55	2,15
	m [kg/h]	502	413	337	272	218	172,1	133,6	101,4
	n [/min]	1450	1450	1450	1450	1450	1450	1450	1450
40°C	Q [W]	21228	17547	14377	11654	9324	7339	5659	4244
	Q* [W]	21228	17547	14377	11654	9324	7339	5659	4244
	P [kW]	4,32	4,11	3,87	3,61	3,33	3,03	2,72	2,40
	Qc [W]	25550	21654	18244	15260	12649	10369	8379	6646
	COP [ - ]	4,91	4,27	3,72	3,23	2,80	2,42	2,08	1,77
	COP* [ - ]	4,91	4,27	3,72	3,23	2,80	2,42	2,08	1,77
	m [kg/h]	488	399	325	261	208	163,0	125,2	93,6
	n [/min]	1450	1450	1450	1450	1450	1450	1450	1450
50°C	Q [W]	18536	15287	12484	10074	8010	6252	4763	3510
	Q* [W]	18536	15287	12484	10074	8010	6252	4763	3510
	P [kW]	4,85	4,56	4,26	3,93	3,58	3,21	2,83	2,42
	Qc [W]	23383	19849	16739	14001	11589	9463	7588	5932
	COP [ - ]	3,82	3,35	2,93	2,57	2,24	1,95	1,69	1,45
	COP* [ - ]	3,82	3,35	2,93	2,57	2,24	1,95	1,69	1,45
	m [kg/h]	472	385	312	250	197,4	153,3	116,3	85,4
	n [/min]	1450	1450	1450	1450	1450	1450	1450	1450

Условные обозначения

Q [W]	Холодопроизвод-сть	COP [ - ]	СОР/КПД
Q* [W]	Холодопроизвод-сть*	COP* [ - ]	СОР/КПД *
P [kW]	Потребл. мощность	m [kg/h]	Массов. расход
Qc [W]	Производительность конденсатора	n [/min]	Частота обор. компр.

в соотв. с EN12900 (20С темп. всас. паров, 0К переохлаждение жид-сти)

Размеры и подключения

Подбор мотора:

Требуемый приводной мотор подбирается согласно условиям запуска при прямом пуске, а также при схеме запуска "звезда-треугольник" и при старте с разделенными обмотками (PW) со стартовой разгрузкой (байпасс и обратный клапан). Условия старта ориентируются на последующие определенные рабочие точки, соответствующие максимальным пределам применения компрессора. Если при старте температура испарения и конденсации этой установки выше расчетной, то требуется индивидуальный подбор мотора.

Таблица температур испарения при подборе мотора:
HH H M L
R134a +20°C +12,5°C -5°C -20°C
R404A/R507A +7,5°C -5°C -20°C
R22 +12,5°C -5°C -20°C
NH3 +15°C +10°C -5°C --

Указанные данные относятся к моторам серии IEC, в которых тяговый момент не опускается ниже 90% от уровня максимального вращательного момента. Кроме того, должны быть достигнуты, по крайней мере, следующие стартовые моменты (при прямом старте):
2-ух цилиндровый компрессор 220%
4-ех цилиндровый компрессор 180%
6-ти цилиндровый компрессор 160%
Если выбранный Вами мотор не отвечает этим критериям, то требуется индивидуальный подбор мотора.

Производительность конденсации:
Производительность конденсации может быть рассчитана с учетом или без учета выноса тепла. Эту опцию можно найти, выбрав в меню "Программа/Опции". Вынос тепла составляет постоянные 5% от потребления энергии.
При расчете производительности конденсации не учитывается естественное переохлаждение.
Значение производительности конденсации может быть найдено в строке "Пр-сть конденсации" или "Пр-сть конденс.(с HR)".

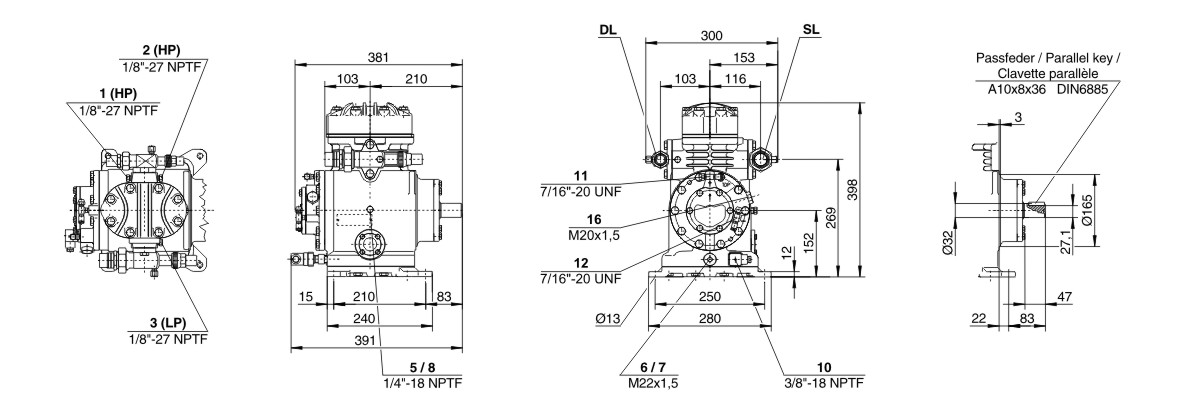

Расположение штутцеров из "Размеры":

1 Присоединение высокого давления (HP)
2 Датчик температуры на нагнетании (HP
3 Присоединение низкого давления (LP)
4 CIC система: сопло впрыска (LP)
4b CIC датчик
5 Пробка штуцера заправки маслом
6 Слив масла
7 Масляный фильтр (магнитная ловушка)
8 Возврат масла (маслоотделитель)
8* Возврат масла для NH3 и нерастворимое масло
9 Масляная и газовая линии выравнивания (параллельное подключение)
9a Линия выравнивания давления газа (параллельное подключение)
9b Линия выравнивания уровней масла (параллельное подключение)
10 Подогреватель масла в картере
11 Присоединение для трубки высокого давления +
12 Присоединение для трубки низкого давления –
13 Присоединение воды-охладителя
16 Присоединение для реле перепада давления "Delta-P"
