Полугерметичный компрессор Bitzer 2DES-3.F1(Y)


- доставка курьером
- из нашего магазина в Киеве бесплатно
- из Новой Почты Курьер
Мы доставим этот товар курьером службы доставки по вашему адресу

- Безналичными
- Наличными
- Visa/MasterCard
- Наложенным платежом

- 12 месяцев
Описание
Полугерметичный компрессор Bitzer 2DES-3.F1(Y) и другие модели этого типа являются эталоном технологического качества, поэтому популярны на предприятиях холодильной, химической, текстильной и машиностроительной промышленности. Повысить эффективность и производительность поршневых компрессоров полугерметичного типа позволяют основные функциональные преимущества:
- Обновленный эргономичный дизайн цилиндровых крышек: такое нововведение позволяет снизить потери давления и увеличить габариты нагнетательной зоны;
- Отличная совместимость двигателей с компрессорами любого поколения;
- Улучшенная конструкция способствует сокращению щелей и снижению потерь от трения.
- Упрощенный дизайн гарантирует постоянный доступ к важным деталям, простое подключение и обслуживание;
- Интеллектуальная система контроля производительности CR II предназначена для регулирования электромагнитного клапана. Эта система сокращает время передвижения клапана, что увеличивает количество рабочих циклов и повышает срок службы агрегата более чем на десять лет;
- Максимальная эффективность агрегата в режиме низкого потребления электричества – вмонтированные в компрессоре электрические моторы охлаждаются парами и оснащены системой возврата масла;
- Усовершенствованный дизайн досок клапанов с обновленной конструкцией проходных каналов обеспечивают стабильную подачу воздуха, а также уменьшение резервных объемов.
В процессе производства Полугерметичного компрессора Bitzer 2DES-3.F1(Y) применяются исключительно высококачественные марки стали, что позволяет пролонгировать срок службы полугерметичных компрессоров. Все модели имеют качественную автоматику, которая защищает механизм в момент работы в аварийном режиме.
Крупные мировые концерны по производству промышленного холодильного оборудования предпочитают агрегаты бренда Bitzer. Стоит отметить отличную холодопроизводительность, минимальный звуковой эффект, компактные габариты корпуса, практичность подключения и сервисного обслуживания.
Характеристики
Технические параметры | |
Объемная произв-сть (1450 об/мин 50Гц) | 13,42 m3/h |
Объемная произв-сть(1750 об/мин 60Гц) | 16,20 m3/h |
Производительность при 87 Гц | 23,7 m3/h |
Диапазон частот | 30..87 Hz |
Число цилиндров х Диаметр х Ход поршня | 2 x 50 mm x 39,3 mm |
Вес | 88 kg |
Макс. избыточное давление (НД/ВД) | 19 / 32 bar |
Присоединение линии всасывания | 22 mm - 7/8'' |
Присоединение линии нагнетания | 16 mm - 5/8'' |
Тип масла для R134a/R404A/R507A/R407A/R407C/R407F | tc<55°C: BSE32(Standard) / tc>55°C: BSE55 (Option) |
Тип масла для R22 (R12/R502) | B5.2 (Option) |
Параметры мотора | |
Версия мотора | 1 |
Электрические параметры частотного инвертора | |
Напряжение | 380..480V/3/50_60Hz |
Максимальный рабочий ток | 15.0 A |
Max. энергопотребление | 9,0 kW |
Комплект поставки | |
Защита мотора | SE-B1 |
Класс защиты | IP65 |
Антивибрационные демпферы | Standard |
Заправка масла | 1,50 dm³ |
Доступные опции | |
Дополнительный вентилятор | Option |
Подогреватель масла в картере | 0..120 W PTC (Option) |
Измерения шумовых парметров | |
Уровень звуковой мощности (-10°C/45°C) @50Гц | 68,3 dB(A) @ 50Hz |
с шумогасящим кожухом | 60,3 dB(A) @ 50Hz |
Уровень звукового давления @1м (-10°C/45°C) @50Гц | 60,3 dB(A) @ 50Hz |
с шумогасящим кожухом | 52,3 dB(A) @ 50Hz |
Каталоги
Эксплуатационные характеристики
R134A (80 Hz)
▼ tc | ► to | 10°C | 5°C | 0°C | -5°C | -10°C | -15°C | -20°C | -25°C |
30°C | Q [W] | 18251 | 14980 | 12178 | 9786 | 7754 | 6038 | 4599 | 3403 |
Qu* [W] | 18251 | 14980 | 12178 | 9786 | 7754 | 6038 | 4599 | 3403 | |
P [kW] | 3,09 | 3,06 | 2,97 | 2,81 | 2,61 | 2,38 | 2,11 | 1,84 | |
I [A] | 5,21 | 5,16 | 5,01 | 4,77 | 4,45 | 4,08 | 3,66 | 3,21 | |
Qc [W] | 21345 | 18045 | 15145 | 12599 | 10365 | 8413 | 6714 | 5244 | |
COP [ - ] | 5,90 | 4,89 | 4,10 | 3,48 | 2,97 | 2,54 | 2,17 | 1,85 | |
m [kg/h] | 383 | 312 | 252 | 201 | 158,4 | 122,8 | 93,2 | 68,8 | |
Op. | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт | |
th [°C] | 56,6 | 64,2 | 72,3 | 81,0 | 90,5 | 101,0 | 113,1 | 127,3 | |
40°C | Q [W] | 16028 | 13135 | 10653 | 8531 | 6728 | 5203 | 3925 | 2863 |
Qu* [W] | 16028 | 13135 | 10653 | 8531 | 6728 | 5203 | 3925 | 2863 | |
P [kW] | 3,85 | 3,67 | 3,44 | 3,17 | 2,87 | 2,54 | 2,20 | 1,87 | |
I [A] | 6,35 | 6,09 | 5,74 | 5,32 | 4,85 | 4,34 | 3,81 | 3,26 | |
Qc [W] | 19873 | 16805 | 14094 | 11701 | 9593 | 7744 | 6130 | 4733 | |
COP [ - ] | 4,17 | 3,58 | 3,10 | 2,69 | 2,35 | 2,05 | 1,78 | 1,53 | |
m [kg/h] | 368 | 299 | 241 | 191,4 | 150,1 | 115,5 | 86,8 | 63,1 | |
Op. | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт | |
th [°C] | 68,6 | 76,1 | 84,1 | 92,7 | 102,1 | 112,4 | 124,3 | 138,7 | |
50°C | Q [W] | 13892 | 11361 | 9185 | 7324 | 5740 | 4402 | 3279 | 2347 |
Qu* [W] | 13892 | 11361 | 9185 | 7324 | 5740 | 4402 | 3279 | 2347 | |
P [kW] | 4,48 | 4,16 | 3,81 | 3,43 | 3,03 | 2,63 | 2,23 | 1,84 | |
I [A] | 7,28 | 6,82 | 6,30 | 5,73 | 5,12 | 4,48 | 3,84 | 3,21 | |
Qc [W] | 18369 | 15525 | 12998 | 10756 | 8774 | 7030 | 5506 | 4188 | |
COP [ - ] | 3,10 | 2,73 | 2,41 | 2,13 | 1,89 | 1,67 | 1,47 | 1,27 | |
m [kg/h] | 354 | 286 | 229 | 181,6 | 141,5 | 107,9 | 80,1 | 57,1 | |
Op. | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт | |
th [°C] | 80,2 | 87,6 | 95,4 | 103,8 | 112,9 | 123,0 | 134,8 | 0 |
Условные обозначения
Q [W] | Холодопроизвод-сть | COP [ - ] | СОР/КПД |
Qu* [W] | Произв-сть испарителя | m [kg/h] | Массов. расход |
P [kW] | Потребл. мощность | Op. | Режим эксплуатации |
I [A] | Ток | th [°C] | Температура нагнетания без охлаждения |
Qc [W] | Производительность конденсатора |

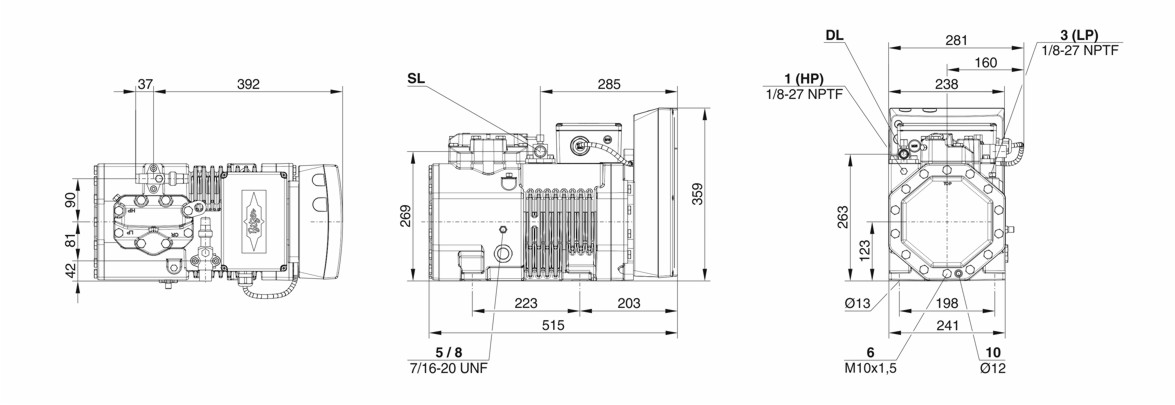

Размеры и подключения
Motor 1 = e.g. 4TES-12 (4TCS-12.2) with 12"HP", primary for air-conditioning (e.g. R22,R407C) and air-conditioning with R134a at high ambient temperatures
Motor 2 = e.g. 4TES-9 (4TCS-8.2) with 8"HP", universal Motor for medium and low temperature application (e.g. R404A, R507A, R407A, R407F) and air-conditioning with R134a.
Motor 3 = e.g. 4TES-8, for medium temperature applications and R134a
For more information concerning the application range use the "Limits" button.
Operation modes 4VES-7 (4VCS-6.2) to 6FE-44 (6F-40.2) and 44JE-30 (44J-26.2) to 66FE-88 (66F-80.2) with R407F/R407A/R22:
CIC = liquid injection with low temperature application, suction gas cooled motor
Данные по производительности сертифицированные ASERCOM:
ASERCOM - Ассоциация Европейских производителей компонентов холодильного оборудования проводит сертификацию данных по производительности компрессоров. Высокий уровень этой сертификации обеспечивается и поддерживается:
- проверками достоверности данных, проводимыми экспертами,
- регулярными измерениями, проводимыми независимыми институтами.
Необходимость приложения значительных усилий для сертификации объясняет ограниченное количество сертифицированных моделей. В связи с этим, пока не все модели компрессоров Bitzer на сегодня сертифицированны.
В программе вы увидите специальный знак в окне результатов расчёта соответствующего компрессора справа внизу под таблицей, а также в распечатке расчётных данных. Список всех сертифицированных компрессоров, а также подробную информацию об комитете ASERCOM вы сможете посмотреть на сайте www.asercom.org.
Данные по производительности компрессоров на R404A/R507A при температуре кипения < -20С с дополнительным охлаждением. Если конструкция холодильной установки предусматривает использование дополнительного вентилятора, то потребляемая мощность его мотора должна быть учтена.
Производительность конденсатора:
Производительность конденсатора может расчитываться как с учётом, так и без учёта тепловой эмиссии (HR). Эта опция активируется в окне меню "Программа/Опции". Величина тепловой эмиссии составляет 5% от потребляемой мощности. В результатах расчётная производительность конденсатора находится в строке "Производительность конденсатора (c HR)".
Данные по звуковому воздействию:
Данные основаны на применении при 50 Гц (IP-единицы 60 Гц) и R404A, если специально не указано.
Уровень звукового давления: значения основаны на условиях распространения полусферической звуковой волны в свободное пространство на расстоянии 1м от источника звука.
Общие замечания относительно звуковых данных:
Указанные звуковые данные были измерены при тестировании в нашей лаборатории. С этой целью отдельно стоящий испытательный образец был установлен на жёсткой фундаментной плите, и все трубопроводы были проложены на максимально протяжённое расстояние с фиксацией, не допускающей какую-либо вибрацию. Линии всасывания и нагнетания были смонтированы в гибкой конфигурации, такой, что передача колебаний в окружающую среду была практически исключена.
В реальных установках существенные различия могли бы наблюдаться, по сравнению с измерениями в лаборатории. Шум, испускаемый компрессором при работе, может быть отражен от поверхностей холодильной установки, и это может увеличить уровень звука, измеренный близко к компрессору. Колебания, вызванные компрессором, также передаются системе через опоры компрессора и по соединительным трубопроводам в зависимости от степени демпфирования. Таким образом, вибрацию могут вызвать другие компоненты установки до такой степени, что они поспособствуют увеличению звуковой эмиссии от компрессора. При необходимости передача колебаний к системе может быть минимизирована корректной компоновкой установки и демпфированием её элементов.
Обозначения присоединительных штуцеров на изображениях в окне меню "Тех. Данные/Размеры":
1 Реле высокого давления (HP)
2 Присоединение для датчика температуры нагнетаемого газа (HP) (для 4VE(S)-6Y .. 4NE(S)-20(Y) присоединение для датчика CIC как альтернатива)
3 Реле низкого давления (LP)
4 CIC система: сопло для впрыска (LP)
4b Присоединение для датчика CIC
4c Присоединение для датчика CIC (MP / работа без переохладителя жидкого хладагента)
9 Присоединение для линий выравнивания по маслу и газу (работа в параллельной централи)
9а Присоединение для линии выравнивания по газу (работа в параллельной централи)
9b Присоединение для лини выравнивания по маслу (работа в параллельной централи)
10 Присоединение для нагревателя масла
14. Штуцер замера промежуточного давления (МР)
15 Жидкостной впрыск (работа без переохладителя жидкого хладагента и с термостатическим расширительным клапаном ТРВ)
16 Присоединение для контроля циркуляции масла (опто-электронный датчик уровня масла "OLC-K1" или дифференциальное реле давления масла "Delta-PII")
17 Вход жидкого хладагента в переохладитель
18 Выход жидкого хладагента из переохладителя
19. Поверхность обжима
20. Клеммная плита
21. Сервисный штуцер для масляного клапана
22 Предохранительный клапан сброса давления в атмосферу (сторона нагнетания)
23 Предохранительный клапан сброса давления в атмосферу (сторона всасывания)
Размеры с допусками по EN ISO 13920-B.
