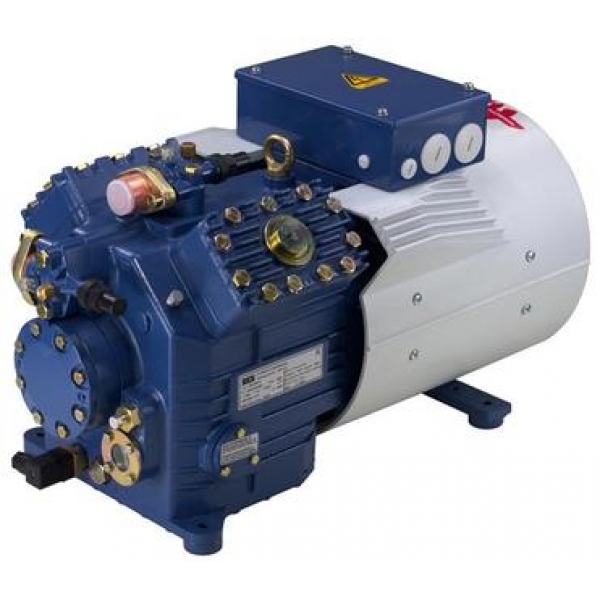

Полугерметичный компрессор Bock HAX4/465-4

Код товара: 2979-01

Официальная гарантия от производителя

Цена: 130566грн

Есть в наличии

Добавить в корзину

Получить дополнительную скидку

Производитель: Bock Cерия: HAX Модель: HAX4/465-4 Код товара: 2979-01

Доставка

- доставка курьером
- из нашего магазина в Киеве бесплатно
- из Новой Почты Курьер
Мы доставим этот товар курьером службы доставки по вашему адресу

Оплата

- Безналичными
- Наличными
- Visa/MasterCard
- Наложенным платежом

Гарантия

- 12 месяцев

Описание

В каталоге Bock представлены инновационные разработки и технологические решения в производстве двухцилиндровых, четырехцилиндровых и шестицилиндровых компрессоров. Идеальным вариантом для любой области промышленного и производственного применения станет Полугерметичный компрессор Bock HAX4/465-4. Производитель предлагает две серии компрессоров:

Классическая модификация с охлаждением обмоток электрического двигателя газом.
Специальная конструкция для низкотемпературного охлаждения с электрическим мотором воздушного охлаждения и устройством прямого цилиндрового всасывания.

Каталог производителя Bock представляют несколько моделей: одноступенчатые и двухступенчатые серии, четырех- или восьмиполюсные модели, тандемные образцы, компрессорно-ресиверные образцы и компрессорно-конденсаторные устройства воздушного охлаждения. Модели, такие как Полугерметичный компрессор Bock HAX4/465-4, отличаются массой преимуществ:

Электронный блок защиты электрического мотора со световыми датчиками;
Бесперебойная и стабильная работа;
Удобство сервисного обслуживания и ремонта;
Максимальная надежность и эффективность;
Система смазки с масляного насоса;
Совместимость с обычными или не содержащими хлора хладагентами.

Характеристики

Двигатель: 220-240V Δ / 380-420V Y -3- 50Hz
Хладагент: R404A, R507

число цилиндров / диаметр цилиндра / ход поршня	4 / 55 mm / 49 mm
объёмная производ. 50/60 Hz (1450/1740 ¹/min)	40,50 / 48,60 m³/h
напряжение ¹⁾	380-420V Y/YY -3- 50Hz PW
	440-480V Y/YY -3- 60Hz PW
соотношение обмоток	66% / 33%
макс. рабочий ток ²⁾	17,0 А
макс. потребляемая мощность ²⁾	9,1 kW
пусковой ток (с блокированным ротором) ²⁾	82,0 / 107,0 А
защита двигателя	МР10
класс защиты: клем. коробка / вентилятор НА	1Р 65 / 1Р 44
напряжение вентилятор НА	230 V - 1 - 50/60 Hz, 140 W
вес	155 kg
макс. избыточное давление (LР/НР) ³⁾	19 / 28 bar
гнездо на линии всасывания SV	35 mm - 1 3/8 "
гнездо налинии нагнетания DV	28 mm - 1 1/8 "
смазка	масляный насос
тип масла для R134a, R404A, R407C/F, R507	FUCHS Reniso Triton SE 55
тип масла для R22	FUCHS Reniso SP 46
заправка масла	3,4 Ltr.
подогреватель масла в картере	230 V - 1 - 50/60 Hz, 80 W
наружные размеры длина / ширина / высота	725 / 400 / 405 mm

Примечания

1) Допуск (± 10%) относительно среднего значения диапазона напряжений. По специальному запросу возможны другие значения тока и напряжения Все данные базируются на среднем значении диапазона напряжений
2) — данные по потребляемой мощности приведены для настроенного сетевого энергоснабжения. — Учитывайте макс. рабочий ток/макс. потребляемую мощность для расположения контакторов, кабелей и предохранителей. Контактор: категория применения AC3. — макс. рабочий ток/ макс. потребляемая мощность в режиме работы с EFC (Доступен только для определенных моделей компрессоров) может быть фактически выше.
3) LP = низкое давление, HP = высокое давление

Каталоги

Эксплуатационные характеристики

Применение: Охлаждение и кондиционирование
Частота сети: 50 Hz
Напряжение: 400 V
Температура всас. газа: 20 °C
Переохлаждение (вне конденсатора): 0 K

to [°C]	to [°C]
		-20	-25	-30	-35	-40	-45	-50
	Q [W]	18700	15100	11900	9100	6800	4890	3310
30	P [kW]	7,75	6,86	6	5,16	4,35	3,56	2,79
	I [A]	14,6	13,5	12,5	11,6	10,7	9,95	9,29
	Q [W]	17200	13800	10800	8250	6120	4330	2860
35	P [kW]	8,05	7,07	6,14	5,23	4,36	3,52	2,7
	I [A]	14,9	13,7	12,6	11,6	10,7	9,91	9,22
	Q [W]	15700	12600	9760	7430	5450	3810	2440
40	P [kW]	8,31	7,26	6,25	5,29	4,36	3,46	2,59
	I [A]	15,3	14	12,8	11,7	10,7	9,86	9,13
	Q [W]	14300	11300	8780	6630	4820	3310	2050
45	P [kW]	8,55	7,42	6,34	5,32	4,33	3,39	2,48
	I [A]	15,6	14,1	12,9	11,7	10,7	9,8	9,04
	Q [W]	12900	10200	7830	5880	4230	2850	1690
50	P [kW]	8,76	7,56	6,41	5,32	4,29	3,29	2,35
	I [A]	15,9	14,3	12,9	11,7	10,7	9,72	8,94

to Температура кипения
tc Температура конденсации
Q Холодопроизв. компрессора
P Потребляемая мощность
I Потребляемый ток

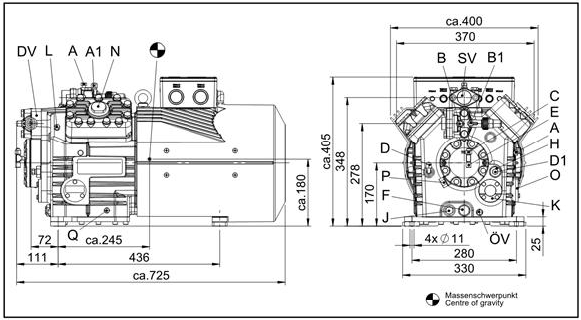

Размеры и подключения

Bock HA4/465-4

SV	Запорный клапан на всасывании, труба ø ¹⁾	35 mm - 1 3/8 "
DV	Запорный клапан на нагнетании, труба ø ¹⁾	28 mm - 1 1/8 "
А	Гнездо на всасывании, незакрываемое	1/8 " NPTF
А1	Гнездо на всасывании, закрываемое	7/16 " UNF
В	Гнездо на нагнетании, незакрываемое	1/8 " NРТF
В1	Гнездо на нагнетании, закрываемое	7/16 " UNF
С	Гнездо предохранителя системы контроля давления масла OIL.	7/16 " UNF
D	Гнездо предохранителя системы контроля давления масла LР	7/16 " UNF
D1	Возврат масла из маслоотделителя	1/4 " NPTF
E	Манометр измерения давления масла	7/16 " UNF
F	Слив масла	М 22 х 1.5
Н	Пробка для заливки масла	М 22 х 1.5
J	Подключение подогревателя масла в картере	М 22 х 1.5
К	Смотровре стекло	-
L	Гнездо защитного термостата	1/8 " NPTF
N	Гнездо регулятора производительности	М 48 х 1.5
О	Гнездо регулятора уровня масла	3 х М 6
ÖV	Гнездо маслосервисный вентиль	1/4" NPTF
р	Гнездо датчика перепада давления масла	М 20 х 1.5
Q	Гнездо датчик температуры масла	1/8" NPTF

Комплектация и аксессуары

Объём поставки

Полугерметичный четырехцилиндровый поршневой компрессор с приводным двигателемy Двигательная установка прифланцована к корпусу компрессора
Mаслонасос
Охлаждение мотора с помощью встроенного вентилятора с воздухопроводящим колпаком . 230 V - 1 - 50/60 Hz, 140 W, 0,71 A
Предохранитель обмотки с помощью терморезисторного датчика температуры и электронного расцепителя MP10
Ввинчиваемая крышка масляного насоса для датчика перепада давления масла DELTA-P II
Возможность присоединения регуляторов уровня масла ESK, AC+R или CARLY
Возможность присоединения регуляторов уровня масла Traxoil 1)
Заправка масла:
HA: FUCHS Reniso SP 46
HAX: FUCHS Reniso Triton SE 55
Смотровое стекло
Подготовден для подключения регулятора производительности (1 головка цилиндра)
клапан-ограничитель давления
Запорный клапан на стороне всасывания и нагнетания
Наполнение защитным газом
4 амортизатора в отд. упаковке

Аксессуары

Разгрузка пуска 230 V - 1 - 50/60 Hz, IP65, без вентиля возврата, включая терморезисторный защитный термостат
Разгрузка при подаче через ESS (Electronic Soft Start), 400 V - 3 - 50/60 Hz, IP20 (соединительные зажимы IP00) для монтажа распределительного шкафа 2)
Регулятор мощности 230 V - 1 - 50/60 Hz, IP65 1 регулятор мощности= 50% остаточная мощность
Нагрев масла 230 V - 1 - 50/60 Hz, 80 W
Предохранительный выключатель в случае нехватки давления масла MP 54 230 V - 1 - 50/60 Hz, IP20 2)
Датчика перепада давления масла DELTA-P II 220-240 V - 1 - 50/60 Hz 2)
Маслосервисный вентиль
