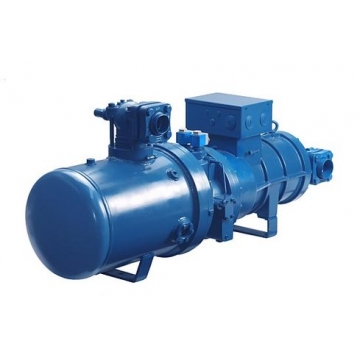

Полугерметичный компрессор Frascold C-TSH8-50-186Y
- доставка курьером
- из нашего магазина в Киеве бесплатно
- из Новой Почты Курьер
Мы доставим этот товар курьером службы доставки по вашему адресу
- Безналичными
- Наличными
- Visa/MasterCard
- Наложенным платежом
- 12 месяцев
Описание
Полугерметичный компрессор Frascold C-TSH8-50-186Y комплектуется многоступенчатым регулятором уровня производительности. По требованию пользователя компрессорная установка оснащается плавным контролером мощности: от 25 до 100%. Стандартная система многоступенчатого управления производительностью позволяет стабилизировать заданную холодильную мощность от указанного в каталоге номинала. В стандартную комплектацию устройства включены:
- Нагнетательный запорный вентиль с клапаном обратного действия.
- Масляный фильтр, вентиль для выравнивания уровня масла в параллельном режиме работы устройства, стартовая заправка технического масла, электрический подогреватель масла с индикатором температуры.
- Контроллер максимальной температуры нагнетаемого газа и обмоток электрического мотора с помощью термисторов РТС.
- Система электронной защиты мотора.
- Функция плавного и многоступенчатого управления производительностью.
- Присоединения для впрыска жидкости, экономайзер, соединение на стороне всасывания с муфтой и фланцем для спаивания.
Основные преимущества винтовых компрессоров
Корпус компрессор имеет специальную сервисную сторону и зону подключения к холодильной сети, что упрощает монтаж и ремонт. Устройство имеет масляный фильтр с постоянным контролем масляной системы и дополнительным сервисным доступом. Производитель добавил уникальный подвижный профиль винтовой пары с отношением 5:6.
Разработчики предложили одновременную и бесперебойную поставку масла ко всем роторам. Электрический мотор с отдельными обмотками и встроенными термисторами гарантирует максимальную производительность.
Корпус винтового компрессора имеет компактные размеры, специальные сервисные вентили и остальные аксессуары, которые не преодолевают наружный край устройства. Надежные подшипники дополнены усовершенствованной системой смазки – масляным контуром. Конструкция винтовых компрессоров обеспечивает смазку подшипников под давлением. Основными функциональными преимуществами компрессоров считаются:
- Гидродинамическое проектирование системы охлаждения электрического мотора под воздействием потока фреона;
- Простое управление и регулирование уровней производительности;
- Возможность совместного использования с фреоном типа R134a за счет профилей специальной конструкции;
- Оптимизированная конструкция обратного нагнетательного клапана;
- Наличие специальной зоны нагнетания с удвоенной стенкой корпуса, что существенно снижает звуковой дискомфорт установки.
Электронная защита компрессора
Полугерметичный компрессор Frascold C-TSH8-50-186Y оснащен системой встроенной защиты по стандарту DIN44081. Термисторы вмонтированы в обмотку электрического мотора и подключены к наружному электронному модулю. В течение первых секунд сразу после включения компрессорной установки запускаются несколько функций системы защиты:
- Регулирование направления движения валов электрического мотора;
- Контроль появления поломок или короткого замыкания в электрической сети;
- Предотвращение случаев пропадания фазы или снижения уровня напряжения.
В функции системы защиты входит регулирование максимальной температуры обмоток электрического мотора с помощью 6 термисторов, вмонтированных в обмотку статора. Защитное устройство осуществляет контроль максимальных температурных показателей нагнетаемого газа за счет термистора, вмонтированного на стороне нагнетания компрессорного устройства.
Характеристики
номин-ое значение частоты эл. сети | 50 Hz |
номин-ое значение скорости вращения @50 Hz | 2900 1/min |
номин-ое значение объемной произв-ти @50 Hz | 186 m3/h |
Вес нетто | 312 kg |
Холодильное масло | FRASCOLD POE170 |
Заправка маслом | 9 l |
Ток заблокированного ротора (LRA) | 262 A (DOL: 425 A) |
Максимальный рабочий ток (MRA) | 108 A |
Эксплуатационные характеристики
Показатели производительности
- Хладагент: R134A
- Перегрев = 10 К
- Перегрев на испарителе = 100,0%
- Переохлаждение = 0,0K
- Режим эксплуатации = стандарт
Темп-ра испарения | C | 12,5 | 10 | 5 | 0 | -5 | -10 | -15 |
Темп-ра конденсации | 40,0C | |||||||
Холодопроизводительность | kW | 153,51 | 139,87 | 115,33 | 94,17 | 76,07 | 60,67 | 47,65 |
Потребляемая мощность | kW | 28,5 | 28,4 | 27,6 | 26,6 | 25,4 | 24,5 | 24,1 |
Электрический ток | A | 49,5 | 49,2 | 48,2 | 46,8 | 45,4 | 44,2 | 43,6 |
Темп-ра конденсации | 45,0C | |||||||
Холодопроизводительность | kW | 143,91 | 130,93 | 107,62 | 87,56 | 70,42 | 55,85 | 43,53 |
Потребляемая мощность | kW | 31,5 | 31,1 | 30,1 | 28,9 | 27,8 | 27 | 27 |
Электрический ток | A | 53,6 | 53 | 51,6 | 49,9 | 48,4 | 47,5 | 47,4 |
Темп-ра конденсации | 50,0C | |||||||
Холодопроизводительность | kW | 133,9 | 121,6 | 99,57 | 80,65 | 64,52 | 50,84 | 39,26 |
Потребляемая мощность | kW | 34,5 | 34 | 32,7 | 31,5 | 30,5 | 30,1 | 30,5 |
Электрический ток | A | 57,8 | 57 | 55,2 | 53,5 | 52,1 | 51,5 | 52,1 |
Размеры и подключения
- Всасывающий вентиль Ш79.4 mm
- Нагнетательный вентильШ54 mm
- 1: Заглушка всасывания
- 2: Ширина
- 3: Заглушка (слив масла)
- 4: Заглушка (возврат масла)
- 5: Датчик макс. температуры нагнетания
- 6: Заглушка нагнетания
- 7: Заглушка (запр-ка масла)
- 8: Порт вентиля впрыска жидкости
- V1: Соленоид управления произв-стью
- V2: Соленоид управления произв-стью
- DV: Нагнетательный вентиль
- SV: Всасывающий вентиль
- NP: Заводская этикетка на компрессоре
