Полугерметичный компрессор Bitzer 4T-8.2(Y)

Код товара: 2616-01
Полугерметичный компрессор Bitzer 4T-8.2(Y)
Официальная гарантия от производителя
Цена: 136390грн
Есть в наличии
Добавить в корзину
Получить дополнительную скидку
Производитель: Bitzer Модель: 4T-8.2(Y) Код товара: 2616-01

Доставка

- доставка курьером
- из нашего магазина в Киеве бесплатно
- из Новой Почты Курьер
Мы доставим этот товар курьером службы доставки по вашему адресу

Оплата

- Безналичными
- Наличными
- Visa/MasterCard
- Наложенным платежом

Гарантия

- 12 месяцев

Описание

Полугерметичный компрессор Bitzer 4T-8.2(Y) и другие модели этого типа являются эталоном технологического качества, поэтому популярны на предприятиях холодильной, химической, текстильной и машиностроительной промышленности. Повысить эффективность и производительность поршневых компрессоров полугерметичного типа позволяют основные функциональные преимущества:

  • Обновленный эргономичный дизайн цилиндровых крышек: такое нововведение позволяет снизить потери давления и увеличить габариты нагнетательной зоны;
  • Отличная совместимость двигателей с компрессорами любого поколения;
  • Улучшенная конструкция способствует сокращению щелей и снижению потерь от трения.
  • Упрощенный дизайн гарантирует постоянный доступ к важным деталям, простое подключение и обслуживание;
  • Интеллектуальная система контроля производительности CR II предназначена для регулирования электромагнитного клапана. Эта система сокращает время передвижения клапана, что увеличивает количество рабочих циклов и повышает срок службы агрегата более чем на десять лет;
  • Максимальная эффективность агрегата в режиме низкого потребления электричества – вмонтированные в компрессоре электрические моторы охлаждаются парами и оснащены системой возврата масла;
  • Усовершенствованный дизайн досок клапанов с обновленной конструкцией проходных каналов обеспечивают стабильную подачу воздуха, а также уменьшение резервных объемов.

В процессе производства Полугерметичного компрессора Bitzer 4T-8.2(Y) применяются исключительно высококачественные марки стали, что позволяет пролонгировать срок службы полугерметичных компрессоров. Все модели имеют качественную автоматику, которая защищает механизм в момент работы в аварийном режиме.

Крупные мировые концерны по производству промышленного холодильного оборудования предпочитают агрегаты бренда Bitzer. Стоит отметить отличную холодопроизводительность, минимальный звуковой эффект, компактные габариты корпуса, практичность подключения и сервисного обслуживания.

Характеристики

Технические параметры
Объемная произв-сть (1450 об/мин 50Гц) 39,36 m³/h
Объемная произв-сть(1750 об/мин 60Гц) 47,50 m³/h
Число цилиндров х Диаметр х Ход поршня 4 x 60 mm x 40 mm
Вес 138 kg
Макс. избыточное давление (НД/ВД) 19 / 28 bar
Присоединение линии всасывания 35 mm - 1 3/8''
Присоединение линии нагнетания 28 mm - 1 1/8''
Присоединение воды-охладителя R 1/2''
Тип масла для R134a/R404A/R507A/R407A/R407C/R407F tc<55°C: BSE32 / tc>55°C: BSE55 (Option)
Тип масла для R22 (R12/R502) B5.2 (Standard)
Тип масла для R290/R1270 SHC226E (Standard)
Параметры мотора
Напряжение мотора (др. по запросу) 380-420V PW-3-50Hz
Максимальный рабочий ток 17.0 A
Соотношение обмоток 50/50
Пусковой ток (ротор блокирован) 49.0 A Y / 81.0 A YY
Max. энергопотребление 10,3 kW
Комплект поставки
Защита мотора SE-B2
Класс защиты IP54 (Standard), IP66 (Option)
Антивибрационные демпферы Standard
Заправка масла 3,00 dm³
Доступные опции
Датчик температуры нагнетания Option
Стартовая разгрузка Option
Регулирование производительности 100-50% (Option)
Дополнительный вентилятор Option
Водоохлаждаемые головки цилиндров Option
CIC система Option
Сервисный масляный клапан Option
Подогреватель масла в картере 100 W (Option)
Контроль давления масла MP54 (Option), Delta-PII (Option, not for R290/R1270)
Измерения шумовых парметров
Уровень звуковой мощности (-10°C/45°C) @50Гц 77,5 dB(A) @ 50Hz
Уровень звуковой мощности (-35°C/40°C) @50Гц 83,5 dB(A) @ 50Hz
Уровень звукового давления @1м (-10°C/45°C) @50Гц 69,5 dB(A) @ 50Hz
Уровень звукового давления @1м (-35°C/40°C) @50Гц 75,5 dB(A) @ 50Hz

Эксплуатационные характеристики

R404A

▼ tc ► to 0°C -5°C -10°C -15°C -20°C -25°C -30°C -35°C
30°C Q [W] -- 31638 26125 21358 17250 13728 10727 8186
  Qu* [W]   31638 26125 21358 17250 13728 10727 8186
  P [kW]   8,01 7,58 7,10 6,58 6,02 5,41 4,77
  I [A]   13,84 13,19 12,47 11,69 10,86 10,00 9,11
  Qc [W]   39647 33704 28459 23829 19744 16139 12959
  COP [ - ]   3,95 3,45 3,01 2,62 2,28 1,98 1,72
  m [kg/h]   795 650 527 423 334 260 197,5
  Op.   Стандарт Стандарт Стандарт Стандарт Стандарт Стандарт Стандарт
  th [°C]   68,8 75,4 82,5 90,4 99,2 109,3 120,8
40°C Q [W] -- 27147 22336 18167 14571 11486 8857 6632
  Qu* [W]   27147 22336 18167 14571 11486 8857 6632
  P [kW]   9,29 8,64 7,94 7,20 6,42 5,61 4,77
  I [A]   15,81 14,81 13,74 12,62 11,46 10,28 9,11
  Qc [W]   36440 30979 26110 21771 17906 14466 11407
  COP [ - ]   2,92 2,58 2,29 2,02 1,79 1,58 1,39
  m [kg/h]   769 625 504 401 314 241 179,4
  Op.   Стандарт Стандарт Стандарт Стандарт Стандарт Стандарт Стандарт
  th [°C]   79,9 86,6 93,9 101,8 110,6 120,4 131,5
50°C Q [W] -- -- 18263 14764 11739 9139 6922 5045
  Qu* [W]     18263 14764 11739 9139 6922 5045
  P [kW]     9,70 8,72 7,73 6,75 5,77 4,81
  I [A]     16,43 14,92 13,42 11,94 10,51 9,16
  Qc [W]     27958 23479 19468 15885 12692 9858
  COP [ - ]     1,88 1,69 1,52 1,35 1,20 1,05
  m [kg/h]     591 473 373 288 217 157,0
  Op.     Стандарт Стандарт Стандарт Стандарт Стандарт Стандарт
  th [°C]     99,3 106,6 114,6 123,7 134,4 0

Условные обозначения

Q [W] Холодопроизвод-сть COP [ - ] СОР/КПД
Qu* [W] Произв-сть испарителя m [kg/h] Массов. расход
P [kW] Потребл. мощность Op. Режим эксплуатации
I [A] Ток th [°C] Температура нагнетания без охлаждения
Qc [W] Производительность конденсатора
*по стандарту EN12900 (темп. всасываемых паров 20°С, переохлаждение жидкости 0 К)

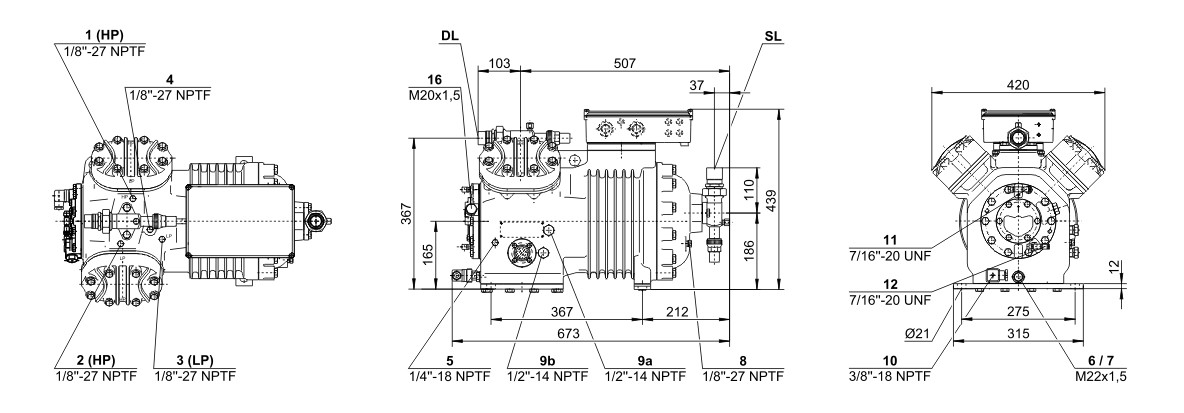

Размеры и подключения

Motor 1 = e.g. 4TES-12 (4TCS-12.2) with 12"HP", primary for air-conditioning (e.g. R22,R407C) and air-conditioning with R134a at high ambient temperatures
Motor 2 = e.g. 4TES-9 (4TCS-8.2) with 8"HP", universal Motor for medium and low temperature application (e.g. R404A, R507A, R407A, R407F) and air-conditioning with R134a.
Motor 3 = e.g. 4TES-8, for medium temperature applications and R134a
For more information concerning the application range use the "Limits" button.

Operation modes 4VES-7 (4VCS-6.2) to 6FE-44 (6F-40.2) and 44JE-30 (44J-26.2) to 66FE-88 (66F-80.2) with R407F/R407A/R22:
CIC = liquid injection with low temperature application, suction gas cooled motor


Данные по производительности сертифицированные ASERCOM:
ASERCOM - Ассоциация Европейских производителей компонентов холодильного оборудования проводит сертификацию данных по производительности компрессоров. Высокий уровень этой сертификации обеспечивается и поддерживается:
- проверками достоверности данных, проводимыми экспертами,
- регулярными измерениями, проводимыми независимыми институтами.
Необходимость приложения значительных усилий для сертификации объясняет ограниченное количество сертифицированных моделей. В связи с этим, пока не все модели компрессоров Bitzer на сегодня сертифицированны.
В программе вы увидите специальный знак в окне результатов расчёта соответствующего компрессора справа внизу под таблицей, а также в распечатке расчётных данных. Список всех сертифицированных компрессоров, а также подробную информацию об комитете ASERCOM вы сможете посмотреть на сайте www.asercom.org.

Данные по производительности компрессоров на R404A/R507A при температуре кипения < -20С с дополнительным охлаждением. Если конструкция холодильной установки предусматривает использование дополнительного вентилятора, то потребляемая мощность его мотора должна быть учтена.

Производительность конденсатора:
Производительность конденсатора может расчитываться как с учётом, так и без учёта тепловой эмиссии (HR). Эта опция активируется в окне меню "Программа/Опции". Величина тепловой эмиссии составляет 5% от потребляемой мощности. В результатах расчётная производительность конденсатора находится в строке "Производительность конденсатора (c HR)".

Данные по звуковому воздействию:
Данные основаны на применении при 50 Гц (IP-единицы 60 Гц) и R404A, если специально не указано.
Уровень звукового давления: значения основаны на условиях распространения полусферической звуковой волны в свободное пространство на расстоянии 1м от источника звука.
Общие замечания относительно звуковых данных:
Указанные звуковые данные были измерены при тестировании в нашей лаборатории. С этой целью отдельно стоящий испытательный образец был установлен на жёсткой фундаментной плите, и все трубопроводы были проложены на максимально протяжённое расстояние с фиксацией, не допускающей какую-либо вибрацию. Линии всасывания и нагнетания были смонтированы в гибкой конфигурации, такой, что передача колебаний в окружающую среду была практически исключена.
В реальных установках существенные различия могли бы наблюдаться, по сравнению с измерениями в лаборатории. Шум, испускаемый компрессором при работе, может быть отражен от поверхностей холодильной установки, и это может увеличить уровень звука, измеренный близко к компрессору. Колебания, вызванные компрессором, также передаются системе через опоры компрессора и по соединительным трубопроводам в зависимости от степени демпфирования. Таким образом, вибрацию могут вызвать другие компоненты установки до такой степени, что они поспособствуют увеличению звуковой эмиссии от компрессора. При необходимости передача колебаний к системе может быть минимизирована корректной компоновкой установки и демпфированием её элементов.

Обозначения присоединительных штуцеров на изображениях в окне меню "Тех. Данные/Размеры":

1 Реле высокого давления (HP)
2 Присоединение для датчика температуры нагнетаемого газа (HP) (для 4VE(S)-6Y .. 4NE(S)-20(Y) присоединение для датчика CIC как альтернатива)
3 Реле низкого давления (LP)
4 CIC система: сопло для впрыска (LP)
4b Присоединение для датчика CIC
4c Присоединение для датчика CIC (MP / работа без переохладителя жидкого хладагента)
9 Присоединение для линий выравнивания по маслу и газу (работа в параллельной централи)
9а Присоединение для линии выравнивания по газу (работа в параллельной централи)
9b Присоединение для лини выравнивания по маслу (работа в параллельной централи)
10 Присоединение для нагревателя масла
14. Штуцер замера промежуточного давления (МР)
15 Жидкостной впрыск (работа без переохладителя жидкого хладагента и с термостатическим расширительным клапаном ТРВ)
16 Присоединение для контроля циркуляции масла (опто-электронный датчик уровня масла "OLC-K1" или дифференциальное реле давления масла "Delta-PII")
17 Вход жидкого хладагента в переохладитель
18 Выход жидкого хладагента из переохладителя
19. Поверхность обжима
20. Клеммная плита
21. Сервисный штуцер для масляного клапана
22 Предохранительный клапан сброса давления в атмосферу (сторона нагнетания)
23 Предохранительный клапан сброса давления в атмосферу (сторона всасывания)

Размеры с допусками по EN ISO 13920-B.
