Полугерметичный компрессор Bitzer 4PDC-15Y

Код товара: 2610-01
Полугерметичный компрессор Bitzer 4PDC-15Y
Официальная гарантия от производителя
Цена: 153936грн
Есть в наличии
Добавить в корзину
Получить дополнительную скидку
Производитель: Bitzer Модель: 4PDC-15Y Код товара: 2610-01

Доставка

- доставка курьером
- из нашего магазина в Киеве бесплатно
- из Новой Почты Курьер
Мы доставим этот товар курьером службы доставки по вашему адресу

Оплата

- Безналичными
- Наличными
- Visa/MasterCard
- Наложенным платежом

Гарантия

- 12 месяцев

Описание

Полугерметичный компрессор Bitzer 4PDC-15Y и другие модели этого типа являются эталоном технологического качества, поэтому популярны на предприятиях холодильной, химической, текстильной и машиностроительной промышленности. Повысить эффективность и производительность поршневых компрессоров полугерметичного типа позволяют основные функциональные преимущества:

  • Обновленный эргономичный дизайн цилиндровых крышек: такое нововведение позволяет снизить потери давления и увеличить габариты нагнетательной зоны;
  • Отличная совместимость двигателей с компрессорами любого поколения;
  • Улучшенная конструкция способствует сокращению щелей и снижению потерь от трения.
  • Упрощенный дизайн гарантирует постоянный доступ к важным деталям, простое подключение и обслуживание;
  • Интеллектуальная система контроля производительности CR II предназначена для регулирования электромагнитного клапана. Эта система сокращает время передвижения клапана, что увеличивает количество рабочих циклов и повышает срок службы агрегата более чем на десять лет;
  • Максимальная эффективность агрегата в режиме низкого потребления электричества – вмонтированные в компрессоре электрические моторы охлаждаются парами и оснащены системой возврата масла;
  • Усовершенствованный дизайн досок клапанов с обновленной конструкцией проходных каналов обеспечивают стабильную подачу воздуха, а также уменьшение резервных объемов.

В процессе производства Полугерметичного компрессора Bitzer 4PDC-15Y применяются исключительно высококачественные марки стали, что позволяет пролонгировать срок службы полугерметичных компрессоров. Все модели имеют качественную автоматику, которая защищает механизм в момент работы в аварийном режиме.

Крупные мировые концерны по производству промышленного холодильного оборудования предпочитают агрегаты бренда Bitzer. Стоит отметить отличную холодопроизводительность, минимальный звуковой эффект, компактные габариты корпуса, практичность подключения и сервисного обслуживания.

Характеристики

Технические параметры
Объемная произв-сть (1450 об/мин 50Гц) 40,4 m3/h
Объемная произв-сть(1750 об/мин 60Гц) 48,8 m3/h
Число цилиндров х Диаметр х Ход поршня 4 x 65 mm x 35 mm
Вес 150 kg
Макс. избыточное давление (НД/ВД) 25 / 42 bar
Присоединение линии всасывания 35 mm - 1 3/8''
Присоединение линии нагнетания 28 mm - 1 1/8''
Тип масла для R410A BSE55 (Standard)
Параметры мотора
Напряжение мотора (др. по запросу) 380-420V -50Hz
Максимальный рабочий ток 32.0 A
Соотношение обмоток 50/50
Пусковой ток (ротор блокирован) 81.0 A Y / 132.0 A YY
Max. энергопотребление 19,8 kW
Комплект поставки
Защита мотора SE-B1
Класс защиты IP65
Антивибрационные демпферы Standard
Заправка масла 2,60 dm³
Доступные опции
Датчик температуры нагнетания Option
Стартовая разгрузка Option
Дополнительный вентилятор Option
Сервисный масляный клапан Option
Подогреватель масла в картере 0..140 W PTC (Option)
Контроль уровня масла OLC-K1 (Option)

Эксплуатационные характеристики

R410A

▼ tc ► to 10°C 5°C 0°C -5°C -10°C -15°C -20°C -25°C
30°C Q [W] 73600 61769 51531 42660 34974 28328 22600 17683
  Qu* [W] 73600 61769 51531 42660 34974 28328 22600 17683
  P [kW] 10,69 10,69 10,50 10,15 9,65 9,04 8,32 7,53
  I [A] 18,49 18,49 18,23 17,75 17,08 16,25 15,31 14,30
  Qc [W] 84291 72454 62029 52807 44628 37368 30924 25210
  COP [ - ] 6,88 5,78 4,91 4,20 3,62 3,13 2,71 2,35
  m [kg/h] 1416 1167 958 783 635 510 403 314
  Op. Стандарт Стандарт Стандарт Стандарт Стандарт Стандарт Стандарт Стандарт
  th [°C] 58,2 66,3 74,8 83,8 93,3 103,6 114,9 127,5
40°C Q [W] 63974 53588 44561 36711 29890 23978 18870 14478
  Qu* [W] 63974 53588 44561 36711 29890 23978 18870 14478
  P [kW] 13,45 13,03 12,44 11,71 10,86 9,91 8,91 7,86
  I [A] 22,4 21,8 20,9 19,91 18,72 17,43 16,07 14,72
  Qc [W] 77429 66622 57005 48421 40748 33892 27776 22335
  COP [ - ] 4,75 4,11 3,58 3,14 2,75 2,42 2,12 1,84
  m [kg/h] 1360 1116 912 741 596 473 369 281
  Op. Стандарт Стандарт Стандарт Стандарт Стандарт Стандарт Стандарт Стандарт
  th [°C] 72,5 80,8 89,5 98,6 108,3 118,9 130,7 0
50°C Q [W] 53631 44785 37058 30312 24435 19332 14921 --
  Qu* [W] 53631 44785 37058 30312 24435 19332 14921
  P [kW] 15,85 15,05 14,08 12,99 11,80 10,54 9,25
  I [A] 25,9 24,7 23,3 21,7 20,0 18,29 16,53
  Qc [W] 69480 59832 51140 43301 36233 29874 24173
  COP [ - ] 3,38 2,98 2,63 2,33 2,07 1,83 1,61
  m [kg/h] 1287 1050 852 686 546 427 326
  Op. Стандарт Стандарт Стандарт Стандарт Стандарт Стандарт Стандарт
  th [°C] 87,1 95,8 104,8 114,3 124,6 135,9 0

Условные обозначения

Q [W] Холодопроизвод-сть COP [ - ] СОР/КПД
Qu* [W] Произв-сть испарителя m [kg/h] Массов. расход
P [kW] Потребл. мощность Op. Режим эксплуатации
I [A] Ток th [°C] Температура нагнетания без охлаждения
Qc [W] Производительность конденсатора
*по стандарту EN12900 (темп. всасываемых паров 20°С, переохлаждение жидкости 0 К)



Размеры и подключения

Motor 1 = e.g. 4TES-12 (4TCS-12.2) with 12"HP", primary for air-conditioning (e.g. R22,R407C) and air-conditioning with R134a at high ambient temperatures
Motor 2 = e.g. 4TES-9 (4TCS-8.2) with 8"HP", universal Motor for medium and low temperature application (e.g. R404A, R507A, R407A, R407F) and air-conditioning with R134a.
Motor 3 = e.g. 4TES-8, for medium temperature applications and R134a
For more information concerning the application range use the "Limits" button.

Operation modes 4VES-7 (4VCS-6.2) to 6FE-44 (6F-40.2) and 44JE-30 (44J-26.2) to 66FE-88 (66F-80.2) with R407F/R407A/R22:
CIC = liquid injection with low temperature application, suction gas cooled motor


Данные по производительности сертифицированные ASERCOM:
ASERCOM - Ассоциация Европейских производителей компонентов холодильного оборудования проводит сертификацию данных по производительности компрессоров. Высокий уровень этой сертификации обеспечивается и поддерживается:
- проверками достоверности данных, проводимыми экспертами,
- регулярными измерениями, проводимыми независимыми институтами.
Необходимость приложения значительных усилий для сертификации объясняет ограниченное количество сертифицированных моделей. В связи с этим, пока не все модели компрессоров Bitzer на сегодня сертифицированны.
В программе вы увидите специальный знак в окне результатов расчёта соответствующего компрессора справа внизу под таблицей, а также в распечатке расчётных данных. Список всех сертифицированных компрессоров, а также подробную информацию об комитете ASERCOM вы сможете посмотреть на сайте www.asercom.org.

Данные по производительности компрессоров на R404A/R507A при температуре кипения < -20С с дополнительным охлаждением. Если конструкция холодильной установки предусматривает использование дополнительного вентилятора, то потребляемая мощность его мотора должна быть учтена.

Производительность конденсатора:
Производительность конденсатора может расчитываться как с учётом, так и без учёта тепловой эмиссии (HR). Эта опция активируется в окне меню "Программа/Опции". Величина тепловой эмиссии составляет 5% от потребляемой мощности. В результатах расчётная производительность конденсатора находится в строке "Производительность конденсатора (c HR)".

Данные по звуковому воздействию:
Данные основаны на применении при 50 Гц (IP-единицы 60 Гц) и R404A, если специально не указано.
Уровень звукового давления: значения основаны на условиях распространения полусферической звуковой волны в свободное пространство на расстоянии 1м от источника звука.
Общие замечания относительно звуковых данных:
Указанные звуковые данные были измерены при тестировании в нашей лаборатории. С этой целью отдельно стоящий испытательный образец был установлен на жёсткой фундаментной плите, и все трубопроводы были проложены на максимально протяжённое расстояние с фиксацией, не допускающей какую-либо вибрацию. Линии всасывания и нагнетания были смонтированы в гибкой конфигурации, такой, что передача колебаний в окружающую среду была практически исключена.
В реальных установках существенные различия могли бы наблюдаться, по сравнению с измерениями в лаборатории. Шум, испускаемый компрессором при работе, может быть отражен от поверхностей холодильной установки, и это может увеличить уровень звука, измеренный близко к компрессору. Колебания, вызванные компрессором, также передаются системе через опоры компрессора и по соединительным трубопроводам в зависимости от степени демпфирования. Таким образом, вибрацию могут вызвать другие компоненты установки до такой степени, что они поспособствуют увеличению звуковой эмиссии от компрессора. При необходимости передача колебаний к системе может быть минимизирована корректной компоновкой установки и демпфированием её элементов.

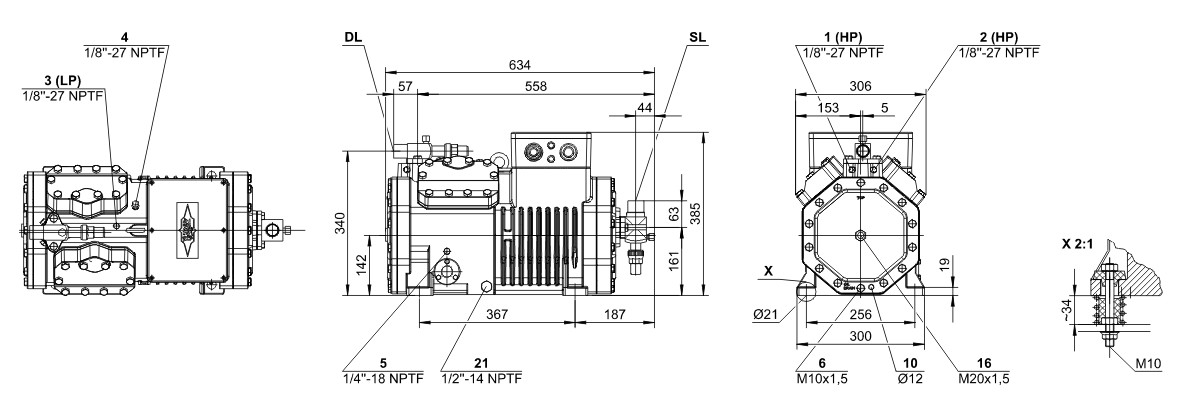

Обозначения присоединительных штуцеров на изображениях в окне меню "Тех. Данные/Размеры":

1 Реле высокого давления (HP)
2 Присоединение для датчика температуры нагнетаемого газа (HP) (для 4VE(S)-6Y .. 4NE(S)-20(Y) присоединение для датчика CIC как альтернатива)
3 Реле низкого давления (LP)
4 CIC система: сопло для впрыска (LP)
4b Присоединение для датчика CIC
4c Присоединение для датчика CIC (MP / работа без переохладителя жидкого хладагента)
9 Присоединение для линий выравнивания по маслу и газу (работа в параллельной централи)
9а Присоединение для линии выравнивания по газу (работа в параллельной централи)
9b Присоединение для лини выравнивания по маслу (работа в параллельной централи)
10 Присоединение для нагревателя масла
14. Штуцер замера промежуточного давления (МР)
15 Жидкостной впрыск (работа без переохладителя жидкого хладагента и с термостатическим расширительным клапаном ТРВ)
16 Присоединение для контроля циркуляции масла (опто-электронный датчик уровня масла "OLC-K1" или дифференциальное реле давления масла "Delta-PII")
17 Вход жидкого хладагента в переохладитель
18 Выход жидкого хладагента из переохладителя
19. Поверхность обжима
20. Клеммная плита
21. Сервисный штуцер для масляного клапана
22 Предохранительный клапан сброса давления в атмосферу (сторона нагнетания)
23 Предохранительный клапан сброса давления в атмосферу (сторона всасывания)

Размеры с допусками по EN ISO 13920-B.
