Полугерметичный компрессор Bitzer 4FDC-5Y
- доставка курьером
- из нашего магазина в Киеве бесплатно
- из Новой Почты Курьер
Мы доставим этот товар курьером службы доставки по вашему адресу
- Безналичными
- Наличными
- Visa/MasterCard
- Наложенным платежом
- 12 месяцев
Описание
Полугерметичный компрессор Bitzer 4FDC-5Y и другие модели этого типа являются эталоном технологического качества, поэтому популярны на предприятиях холодильной, химической, текстильной и машиностроительной промышленности. Повысить эффективность и производительность поршневых компрессоров полугерметичного типа позволяют основные функциональные преимущества:
- Обновленный эргономичный дизайн цилиндровых крышек: такое нововведение позволяет снизить потери давления и увеличить габариты нагнетательной зоны;
- Отличная совместимость двигателей с компрессорами любого поколения;
- Улучшенная конструкция способствует сокращению щелей и снижению потерь от трения.
- Упрощенный дизайн гарантирует постоянный доступ к важным деталям, простое подключение и обслуживание;
- Интеллектуальная система контроля производительности CR II предназначена для регулирования электромагнитного клапана. Эта система сокращает время передвижения клапана, что увеличивает количество рабочих циклов и повышает срок службы агрегата более чем на десять лет;
- Максимальная эффективность агрегата в режиме низкого потребления электричества – вмонтированные в компрессоре электрические моторы охлаждаются парами и оснащены системой возврата масла;
- Усовершенствованный дизайн досок клапанов с обновленной конструкцией проходных каналов обеспечивают стабильную подачу воздуха, а также уменьшение резервных объемов.
В процессе производства Полугерметичного компрессора Bitzer 4FDC-5Y применяются исключительно высококачественные марки стали, что позволяет пролонгировать срок службы полугерметичных компрессоров. Все модели имеют качественную автоматику, которая защищает механизм в момент работы в аварийном режиме.
Крупные мировые концерны по производству промышленного холодильного оборудования предпочитают агрегаты бренда Bitzer. Стоит отметить отличную холодопроизводительность, минимальный звуковой эффект, компактные габариты корпуса, практичность подключения и сервисного обслуживания.
Характеристики
Технические параметры | |
Объемная произв-сть (1450 об/мин 50Гц) | 12,4 m3/h |
Объемная произв-сть(1750 об/мин 60Гц) | 15 m3/h |
Число цилиндров х Диаметр х Ход поршня | 4 x 41 mm x 27 mm |
Вес | 86 kg |
Макс. избыточное давление (НД/ВД) | 25 / 42 bar |
Присоединение линии всасывания | 22 mm - 7/8'' |
Присоединение линии нагнетания | 16 mm - 5/8'' |
Тип масла для R410A | BSE55 (Standard) |
Параметры мотора | |
Напряжение мотора (др. по запросу) | 380-420V Y-3-50Hz |
Максимальный рабочий ток | 10.6 A |
Пусковой ток (ротор блокирован) | 62.2 A |
Max. энергопотребление | 6,4 kW |
Комплект поставки | |
Защита мотора | SE-B1 |
Класс защиты | IP65 |
Антивибрационные демпферы | Standard |
Заправка масла | 2,00 dm³ |
Доступные опции | |
Датчик температуры нагнетания | Option |
Стартовая разгрузка | Option |
Дополнительный вентилятор | Option |
Подогреватель масла в картере | 0..120 W PTC (Option) |
Контроль уровня масла | OLC-K1 (Option) |
Эксплуатационные характеристики
R410A
▼ tc | ► to | 10°C | 5°C | 0°C | -5°C | -10°C | -15°C | -20°C | -25°C |
30°C | Q [W] | 21511 | 18092 | 15133 | 12569 | 10346 | 8423 | 6764 | 5339 |
Qu* [W] | 21511 | 18092 | 15133 | 12569 | 10346 | 8423 | 6764 | 5339 | |
P [kW] | 3,13 | 3,27 | 3,31 | 3,27 | 3,16 | 2,99 | 2,77 | 2,52 | |
I [A] | 6,74 | 6,90 | 6,95 | 6,90 | 6,77 | 6,58 | 6,35 | 6,09 | |
Qc [W] | 24640 | 21358 | 18441 | 15837 | 13503 | 11412 | 9538 | 7864 | |
COP [ - ] | 6,88 | 5,54 | 4,57 | 3,85 | 3,28 | 2,82 | 2,44 | 2,11 | |
m [kg/h] | 414 | 342 | 281 | 231 | 187,8 | 151,5 | 120,7 | 94,7 | |
Op. | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт | |
th [°C] | 58,2 | 67,6 | 77,5 | 87,8 | 98,7 | 110,3 | 122,8 | 136,6 | |
40°C | Q [W] | 18708 | 15700 | 13086 | 10813 | 8838 | 7127 | 5650 | 4379 |
Qu* [W] | 18708 | 15700 | 13086 | 10813 | 8838 | 7127 | 5650 | 4379 | |
P [kW] | 4,10 | 4,08 | 3,98 | 3,81 | 3,59 | 3,32 | 3,01 | 2,67 | |
I [A] | 7,92 | 7,90 | 7,77 | 7,56 | 7,29 | 6,96 | 6,60 | 6,24 | |
Qc [W] | 22804 | 19778 | 17066 | 14628 | 12429 | 10446 | 8658 | 7051 | |
COP [ - ] | 4,57 | 3,85 | 3,29 | 2,83 | 2,46 | 2,15 | 1,88 | 1,64 | |
m [kg/h] | 398 | 327 | 268 | 218 | 176,2 | 140,7 | 110,6 | 85,1 | |
Op. | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт | |
th [°C] | 73,7 | 83,3 | 93,4 | 104,0 | 115,4 | 127,6 | 0 | 0 | |
50°C | Q [W] | 15717 | 13153 | 10912 | 8956 | 7250 | 5769 | 4488 | -- |
Qu* [W] | 15717 | 13153 | 10912 | 8956 | 7250 | 5769 | 4488 | ||
P [kW] | 4,98 | 4,80 | 4,55 | 4,26 | 3,92 | 3,54 | 3,13 | ||
I [A] | 9,10 | 8,85 | 8,52 | 8,13 | 7,69 | 7,22 | 6,75 | ||
Qc [W] | 20699 | 17950 | 15465 | 13212 | 11166 | 9308 | 7622 | ||
COP [ - ] | 3,16 | 2,74 | 2,40 | 2,10 | 1,85 | 1,63 | 1,43 | ||
m [kg/h] | 377 | 308 | 251 | 203 | 161,9 | 127,4 | 98,2 | ||
Op. | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт | ||
th [°C] | 89,6 | 99,4 | 109,7 | 120,8 | 132,7 | 0 | 0 |
Условные обозначения
Q [W] | Холодопроизвод-сть | COP [ - ] | СОР/КПД |
Qu* [W] | Произв-сть испарителя | m [kg/h] | Массов. расход |
P [kW] | Потребл. мощность | Op. | Режим эксплуатации |
I [A] | Ток | th [°C] | Температура нагнетания без охлаждения |
Qc [W] | Производительность конденсатора |

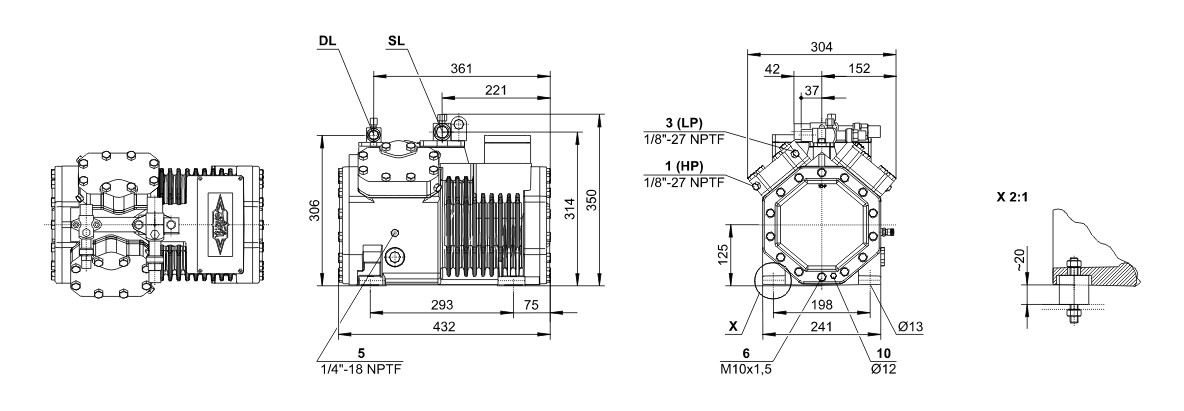

Размеры и подключения
Motor 1 = e.g. 4TES-12 (4TCS-12.2) with 12"HP", primary for air-conditioning (e.g. R22,R407C) and air-conditioning with R134a at high ambient temperatures
Motor 2 = e.g. 4TES-9 (4TCS-8.2) with 8"HP", universal Motor for medium and low temperature application (e.g. R404A, R507A, R407A, R407F) and air-conditioning with R134a.
Motor 3 = e.g. 4TES-8, for medium temperature applications and R134a
For more information concerning the application range use the "Limits" button.
Operation modes 4VES-7 (4VCS-6.2) to 6FE-44 (6F-40.2) and 44JE-30 (44J-26.2) to 66FE-88 (66F-80.2) with R407F/R407A/R22:
CIC = liquid injection with low temperature application, suction gas cooled motor
Данные по производительности сертифицированные ASERCOM:
ASERCOM - Ассоциация Европейских производителей компонентов холодильного оборудования проводит сертификацию данных по производительности компрессоров. Высокий уровень этой сертификации обеспечивается и поддерживается:
- проверками достоверности данных, проводимыми экспертами,
- регулярными измерениями, проводимыми независимыми институтами.
Необходимость приложения значительных усилий для сертификации объясняет ограниченное количество сертифицированных моделей. В связи с этим, пока не все модели компрессоров Bitzer на сегодня сертифицированны.
В программе вы увидите специальный знак в окне результатов расчёта соответствующего компрессора справа внизу под таблицей, а также в распечатке расчётных данных. Список всех сертифицированных компрессоров, а также подробную информацию об комитете ASERCOM вы сможете посмотреть на сайте www.asercom.org.
Данные по производительности компрессоров на R404A/R507A при температуре кипения < -20С с дополнительным охлаждением. Если конструкция холодильной установки предусматривает использование дополнительного вентилятора, то потребляемая мощность его мотора должна быть учтена.
Производительность конденсатора:
Производительность конденсатора может расчитываться как с учётом, так и без учёта тепловой эмиссии (HR). Эта опция активируется в окне меню "Программа/Опции". Величина тепловой эмиссии составляет 5% от потребляемой мощности. В результатах расчётная производительность конденсатора находится в строке "Производительность конденсатора (c HR)".
Данные по звуковому воздействию:
Данные основаны на применении при 50 Гц (IP-единицы 60 Гц) и R404A, если специально не указано.
Уровень звукового давления: значения основаны на условиях распространения полусферической звуковой волны в свободное пространство на расстоянии 1м от источника звука.
Общие замечания относительно звуковых данных:
Указанные звуковые данные были измерены при тестировании в нашей лаборатории. С этой целью отдельно стоящий испытательный образец был установлен на жёсткой фундаментной плите, и все трубопроводы были проложены на максимально протяжённое расстояние с фиксацией, не допускающей какую-либо вибрацию. Линии всасывания и нагнетания были смонтированы в гибкой конфигурации, такой, что передача колебаний в окружающую среду была практически исключена.
В реальных установках существенные различия могли бы наблюдаться, по сравнению с измерениями в лаборатории. Шум, испускаемый компрессором при работе, может быть отражен от поверхностей холодильной установки, и это может увеличить уровень звука, измеренный близко к компрессору. Колебания, вызванные компрессором, также передаются системе через опоры компрессора и по соединительным трубопроводам в зависимости от степени демпфирования. Таким образом, вибрацию могут вызвать другие компоненты установки до такой степени, что они поспособствуют увеличению звуковой эмиссии от компрессора. При необходимости передача колебаний к системе может быть минимизирована корректной компоновкой установки и демпфированием её элементов.
Обозначения присоединительных штуцеров на изображениях в окне меню "Тех. Данные/Размеры":
1 Реле высокого давления (HP)
2 Присоединение для датчика температуры нагнетаемого газа (HP) (для 4VE(S)-6Y .. 4NE(S)-20(Y) присоединение для датчика CIC как альтернатива)
3 Реле низкого давления (LP)
4 CIC система: сопло для впрыска (LP)
4b Присоединение для датчика CIC
4c Присоединение для датчика CIC (MP / работа без переохладителя жидкого хладагента)
9 Присоединение для линий выравнивания по маслу и газу (работа в параллельной централи)
9а Присоединение для линии выравнивания по газу (работа в параллельной централи)
9b Присоединение для лини выравнивания по маслу (работа в параллельной централи)
10 Присоединение для нагревателя масла
14. Штуцер замера промежуточного давления (МР)
15 Жидкостной впрыск (работа без переохладителя жидкого хладагента и с термостатическим расширительным клапаном ТРВ)
16 Присоединение для контроля циркуляции масла (опто-электронный датчик уровня масла "OLC-K1" или дифференциальное реле давления масла "Delta-PII")
17 Вход жидкого хладагента в переохладитель
18 Выход жидкого хладагента из переохладителя
19. Поверхность обжима
20. Клеммная плита
21. Сервисный штуцер для масляного клапана
22 Предохранительный клапан сброса давления в атмосферу (сторона нагнетания)
23 Предохранительный клапан сброса давления в атмосферу (сторона всасывания)
Размеры с допусками по EN ISO 13920-B.
