Полугерметичный компрессор Bitzer 4EDC-6Y

Код товара: 2605-01
Полугерметичный компрессор Bitzer 4EDC-6Y
Официальная гарантия от производителя
Цена: 56146грн
Есть в наличии
Добавить в корзину
Получить дополнительную скидку
Производитель: Bitzer Модель: 4EDC-6Y

Доставка

- доставка курьером
- из нашего магазина в Киеве бесплатно
- из Новой Почты Курьер
Мы доставим этот товар курьером службы доставки по вашему адресу

Оплата

- Безналичными
- Наличными
- Visa/MasterCard
- Наложенным платежом

Гарантия

- 12 месяцев

Описание

Полугерметичный компрессор Bitzer 4EDC-6Y и другие модели этого типа являются эталоном технологического качества, поэтому популярны на предприятиях холодильной, химической, текстильной и машиностроительной промышленности. Повысить эффективность и производительность поршневых компрессоров полугерметичного типа позволяют основные функциональные преимущества:

  • Обновленный эргономичный дизайн цилиндровых крышек: такое нововведение позволяет снизить потери давления и увеличить габариты нагнетательной зоны;
  • Отличная совместимость двигателей с компрессорами любого поколения;
  • Улучшенная конструкция способствует сокращению щелей и снижению потерь от трения.
  • Упрощенный дизайн гарантирует постоянный доступ к важным деталям, простое подключение и обслуживание;
  • Интеллектуальная система контроля производительности CR II предназначена для регулирования электромагнитного клапана. Эта система сокращает время передвижения клапана, что увеличивает количество рабочих циклов и повышает срок службы агрегата более чем на десять лет;
  • Максимальная эффективность агрегата в режиме низкого потребления электричества – вмонтированные в компрессоре электрические моторы охлаждаются парами и оснащены системой возврата масла;
  • Усовершенствованный дизайн досок клапанов с обновленной конструкцией проходных каналов обеспечивают стабильную подачу воздуха, а также уменьшение резервных объемов.

В процессе производства Полугерметичного компрессора Bitzer 4EDC-6Y применяются исключительно высококачественные марки стали, что позволяет пролонгировать срок службы полугерметичных компрессоров. Все модели имеют качественную автоматику, которая защищает механизм в момент работы в аварийном режиме.

Крупные мировые концерны по производству промышленного холодильного оборудования предпочитают агрегаты бренда Bitzer. Стоит отметить отличную холодопроизводительность, минимальный звуковой эффект, компактные габариты корпуса, практичность подключения и сервисного обслуживания.

Характеристики

Технические параметры
Объемная произв-сть (1450 об/мин 50Гц) 15,6 m3/h
Объемная произв-сть(1750 об/мин 60Гц) 18,8 m3/h
Число цилиндров х Диаметр х Ход поршня 4 x 46 mm x 27 mm
Вес 86 kg
Макс. избыточное давление (НД/ВД) 25 / 42 bar
Присоединение линии всасывания 28 mm - 1 1/8''
Присоединение линии нагнетания 16 mm - 5/8''
Тип масла для R410A BSE55 (Standard)
Параметры мотора
Напряжение мотора (др. по запросу) 380-420V Y-3-50Hz
Максимальный рабочий ток 13.2 A
Пусковой ток (ротор блокирован) 62.2 A
Max. энергопотребление 8,1 kW
Комплект поставки
Защита мотора SE-B1
Класс защиты IP65
Антивибрационные демпферы Standard
Заправка масла 2,00 dm³
Доступные опции
Датчик температуры нагнетания Option
Стартовая разгрузка Option
Дополнительный вентилятор Option
Подогреватель масла в картере 0..120 W PTC (Option)
Контроль уровня масла OLC-K1 (Option)

Эксплуатационные характеристики

R410A

▼ tc ► to 10°C 5°C 0°C -5°C -10°C -15°C -20°C -25°C
30°C Q [W] 27219 22900 19160 15917 13103 10667 8564 6753
  Qu* [W] 27219 22900 19160 15917 13103 10667 8564 6753
  P [kW] 3,88 4,04 4,09 4,06 3,94 3,75 3,49 3,18
  I [A] 7,64 7,84 7,92 7,88 7,73 7,48 7,17 6,79
  Qc [W] 31095 26935 23254 19977 17046 14418 12057 9931
  COP [ - ] 7,02 5,67 4,68 3,92 3,32 2,84 2,45 2,13
  m [kg/h] 524 433 356 292 238 191,9 152,9 119,8
  Op. Стандарт Стандарт Стандарт Стандарт Стандарт Стандарт Стандарт Стандарт
  th [°C] 57,7 66,9 76,6 86,9 97,9 109,7 122,4 136,1
40°C Q [W] 23732 19918 16603 13721 11216 9045 7170 5557
  Qu* [W] 23732 19918 16603 13721 11216 9045 7170 5557
  P [kW] 5,13 5,12 5,01 4,81 4,54 4,20 3,81 3,37
  I [A] 9,31 9,29 9,14 8,87 8,51 8,06 7,56 7,02
  Qc [W] 28866 25038 21613 18533 15756 13247 10979 8930
  COP [ - ] 4,62 3,89 3,31 2,85 2,47 2,15 1,88 1,65
  m [kg/h] 505 415 340 277 224 178,6 140,3 108,0
  Op. Стандарт Стандарт Стандарт Стандарт Стандарт Стандарт Стандарт Стандарт
  th [°C] 73,3 82,9 93,0 103,7 115,1 127,4 0 0
50°C Q [W] 20010 16742 13888 11397 9228 7345 5718 --
  Qu* [W] 20010 16742 13888 11397 9228 7345 5718
  P [kW] 6,30 6,09 5,79 5,42 4,99 4,51 3,99
  I [A] 10,96 10,66 10,23 9,71 9,11 8,46 7,79
  Qc [W] 26309 22830 19679 16818 14217 11853 9707
  COP [ - ] 3,18 2,75 2,40 2,10 1,85 1,63 1,43
  m [kg/h] 480 393 319 258 206 162,2 125,1
  Op. Стандарт Стандарт Стандарт Стандарт Стандарт Стандарт Стандарт
  th [°C] 89,4 99,3 109,7 120,8 132,8 0 0

Условные обозначения

Q [W] Холодопроизвод-сть COP [ - ] СОР/КПД
Qu* [W] Произв-сть испарителя m [kg/h] Массов. расход
P [kW] Потребл. мощность Op. Режим эксплуатации
I [A] Ток th [°C] Температура нагнетания без охлаждения
Qc [W] Производительность конденсатора
*по стандарту EN12900 (темп. всасываемых паров 20°С, переохлаждение жидкости 0 К)

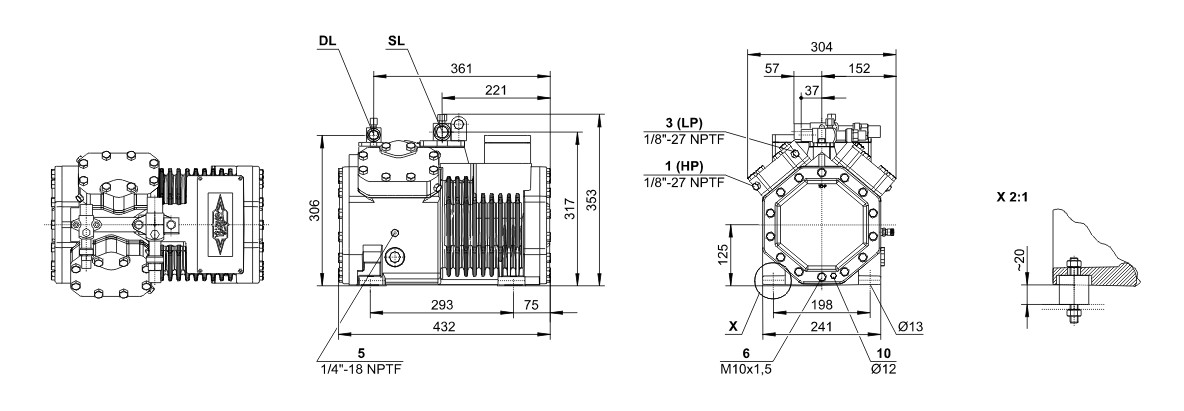

Размеры и подключения

Motor 1 = e.g. 4TES-12 (4TCS-12.2) with 12"HP", primary for air-conditioning (e.g. R22,R407C) and air-conditioning with R134a at high ambient temperatures
Motor 2 = e.g. 4TES-9 (4TCS-8.2) with 8"HP", universal Motor for medium and low temperature application (e.g. R404A, R507A, R407A, R407F) and air-conditioning with R134a.
Motor 3 = e.g. 4TES-8, for medium temperature applications and R134a
For more information concerning the application range use the "Limits" button.

Operation modes 4VES-7 (4VCS-6.2) to 6FE-44 (6F-40.2) and 44JE-30 (44J-26.2) to 66FE-88 (66F-80.2) with R407F/R407A/R22:
CIC = liquid injection with low temperature application, suction gas cooled motor


Данные по производительности сертифицированные ASERCOM:
ASERCOM - Ассоциация Европейских производителей компонентов холодильного оборудования проводит сертификацию данных по производительности компрессоров. Высокий уровень этой сертификации обеспечивается и поддерживается:
- проверками достоверности данных, проводимыми экспертами,
- регулярными измерениями, проводимыми независимыми институтами.
Необходимость приложения значительных усилий для сертификации объясняет ограниченное количество сертифицированных моделей. В связи с этим, пока не все модели компрессоров Bitzer на сегодня сертифицированны.
В программе вы увидите специальный знак в окне результатов расчёта соответствующего компрессора справа внизу под таблицей, а также в распечатке расчётных данных. Список всех сертифицированных компрессоров, а также подробную информацию об комитете ASERCOM вы сможете посмотреть на сайте www.asercom.org.

Данные по производительности компрессоров на R404A/R507A при температуре кипения < -20С с дополнительным охлаждением. Если конструкция холодильной установки предусматривает использование дополнительного вентилятора, то потребляемая мощность его мотора должна быть учтена.

Производительность конденсатора:
Производительность конденсатора может расчитываться как с учётом, так и без учёта тепловой эмиссии (HR). Эта опция активируется в окне меню "Программа/Опции". Величина тепловой эмиссии составляет 5% от потребляемой мощности. В результатах расчётная производительность конденсатора находится в строке "Производительность конденсатора (c HR)".

Данные по звуковому воздействию:
Данные основаны на применении при 50 Гц (IP-единицы 60 Гц) и R404A, если специально не указано.
Уровень звукового давления: значения основаны на условиях распространения полусферической звуковой волны в свободное пространство на расстоянии 1м от источника звука.
Общие замечания относительно звуковых данных:
Указанные звуковые данные были измерены при тестировании в нашей лаборатории. С этой целью отдельно стоящий испытательный образец был установлен на жёсткой фундаментной плите, и все трубопроводы были проложены на максимально протяжённое расстояние с фиксацией, не допускающей какую-либо вибрацию. Линии всасывания и нагнетания были смонтированы в гибкой конфигурации, такой, что передача колебаний в окружающую среду была практически исключена.
В реальных установках существенные различия могли бы наблюдаться, по сравнению с измерениями в лаборатории. Шум, испускаемый компрессором при работе, может быть отражен от поверхностей холодильной установки, и это может увеличить уровень звука, измеренный близко к компрессору. Колебания, вызванные компрессором, также передаются системе через опоры компрессора и по соединительным трубопроводам в зависимости от степени демпфирования. Таким образом, вибрацию могут вызвать другие компоненты установки до такой степени, что они поспособствуют увеличению звуковой эмиссии от компрессора. При необходимости передача колебаний к системе может быть минимизирована корректной компоновкой установки и демпфированием её элементов.

Обозначения присоединительных штуцеров на изображениях в окне меню "Тех. Данные/Размеры":

1 Реле высокого давления (HP)
2 Присоединение для датчика температуры нагнетаемого газа (HP) (для 4VE(S)-6Y .. 4NE(S)-20(Y) присоединение для датчика CIC как альтернатива)
3 Реле низкого давления (LP)
4 CIC система: сопло для впрыска (LP)
4b Присоединение для датчика CIC
4c Присоединение для датчика CIC (MP / работа без переохладителя жидкого хладагента)
9 Присоединение для линий выравнивания по маслу и газу (работа в параллельной централи)
9а Присоединение для линии выравнивания по газу (работа в параллельной централи)
9b Присоединение для лини выравнивания по маслу (работа в параллельной централи)
10 Присоединение для нагревателя масла
14. Штуцер замера промежуточного давления (МР)
15 Жидкостной впрыск (работа без переохладителя жидкого хладагента и с термостатическим расширительным клапаном ТРВ)
16 Присоединение для контроля циркуляции масла (опто-электронный датчик уровня масла "OLC-K1" или дифференциальное реле давления масла "Delta-PII")
17 Вход жидкого хладагента в переохладитель
18 Выход жидкого хладагента из переохладителя
19. Поверхность обжима
20. Клеммная плита
21. Сервисный штуцер для масляного клапана
22 Предохранительный клапан сброса давления в атмосферу (сторона нагнетания)
23 Предохранительный клапан сброса давления в атмосферу (сторона всасывания)

Размеры с допусками по EN ISO 13920-B.
