Полугерметичный тандем-компрессор Bitzer 44FE-56Y


- доставка курьером
- из нашего магазина в Киеве бесплатно
- из Новой Почты Курьер
Мы доставим этот товар курьером службы доставки по вашему адресу

- Безналичными
- Наличными
- Visa/MasterCard
- Наложенным платежом

- 12 месяцев
Описание
Полугерметичный тандем-компрессор Bitzer 44FE-56Y и другие модели этого типа являются эталоном технологического качества, поэтому популярны на предприятиях холодильной, химической, текстильной и машиностроительной промышленности. Повысить эффективность и производительность поршневых компрессоров полугерметичного типа позволяют основные функциональные преимущества:
- Обновленный эргономичный дизайн цилиндровых крышек: такое нововведение позволяет снизить потери давления и увеличить габариты нагнетательной зоны;
- Отличная совместимость двигателей с компрессорами любого поколения;
- Улучшенная конструкция способствует сокращению щелей и снижению потерь от трения.
- Упрощенный дизайн гарантирует постоянный доступ к важным деталям, простое подключение и обслуживание;
- Интеллектуальная система контроля производительности CR II предназначена для регулирования электромагнитного клапана. Эта система сокращает время передвижения клапана, что увеличивает количество рабочих циклов и повышает срок службы агрегата более чем на десять лет;
- Максимальная эффективность агрегата в режиме низкого потребления электричества – вмонтированные в компрессоре электрические моторы охлаждаются парами и оснащены системой возврата масла;
- Усовершенствованный дизайн досок клапанов с обновленной конструкцией проходных каналов обеспечивают стабильную подачу воздуха, а также уменьшение резервных объемов.
В процессе производства Полугерметичного тандем-компрессора Bitzer 44FE-56Y применяются исключительно высококачественные марки стали, что позволяет пролонгировать срок службы полугерметичных компрессоров. Все модели имеют качественную автоматику, которая защищает механизм в момент работы в аварийном режиме.
Крупные мировые концерны по производству промышленного холодильного оборудования предпочитают агрегаты бренда Bitzer. Стоит отметить отличную холодопроизводительность, минимальный звуковой эффект, компактные габариты корпуса, практичность подключения и сервисного обслуживания.
Характеристики
Технические параметры | |
Объемная произв-сть (1450 об/мин 50Гц) | 203,6 m³/h |
Объемная произв-сть(1750 об/мин 60Гц) | 242,6 m³/h |
Число цилиндров х Диаметр х Ход поршня | 4+4 x 82 mm x 55 mm |
Вес | 464 kg |
Макс. избыточное давление (НД/ВД) | 19 / 32 bar |
Присоединение линии всасывания | 76 mm - 3 1/8'' |
Присоединение линии нагнетания | 2x28 mm - 1 1/8'' |
Присоединение воды-охладителя | R 3/4'' |
Тип масла для R134a/R404A/R507A/R407A/R407C/R407F | BSE32(Standard) / R134a tc>70°C: BSE55 (Option) |
Тип масла для R22 (R12/R502) | B5.2(Option) |
Параметры мотора | |
Версия мотора | 2 |
Напряжение мотора (др. по запросу) | 380-420V PW-3-50Hz |
Максимальный рабочий ток | 2x52.8 A |
Соотношение обмоток | 50/50 |
Пусковой ток (ротор блокирован) | 2x141.0 A Y / 2x233.0 A YY |
Max. энергопотребление | 2 x 31,0 kW |
Комплект поставки | |
Защита мотора | SE-B2, CM-RC-01(Option) |
Класс защиты | IP54 (Standard), IP66 (Option) |
Антивибрационные демпферы | Standard |
Заправка масла | 9,00 dm³ |
Доступные опции | |
Датчик температуры нагнетания | Option |
Стартовая разгрузка | Option |
Регулирование производительности | 100-75-50-25% (Option) |
Плавное регулирование производ-сти | 100-10% (Option) |
Дополнительный вентилятор | Option |
CIC система | Option |
Сервисный масляный клапан | Option |
Подогреватель масла в картере | 2 x 140 W (Option) |
Контроль давления масла | MP54 (Option), Delta-PII |
Измерения шумовых парметров | |
Уровень звуковой мощности (-10°C/45°C) @50Гц | 84 dB(A) @50Hz |
Уровень звуковой мощности (-35°C/40°C) @50Гц | 89,5 dB(A) @50Hz |
Уровень звукового давления @1м (-10°C/45°C) @50Гц | 76 dB(A) @50Hz |
Уровень звукового давления @1м (-35°C/40°C) @50Гц | 81,5 dB(A) @50Hz |
Уровень звуковой мощности (-10°C/45°C) @50Гц R134a | 82 dB(A) @50Hz |
Уровень звукового давления @1м (-10°C/45°C) @50Гц R134a | 74 dB(A) @50Hz |

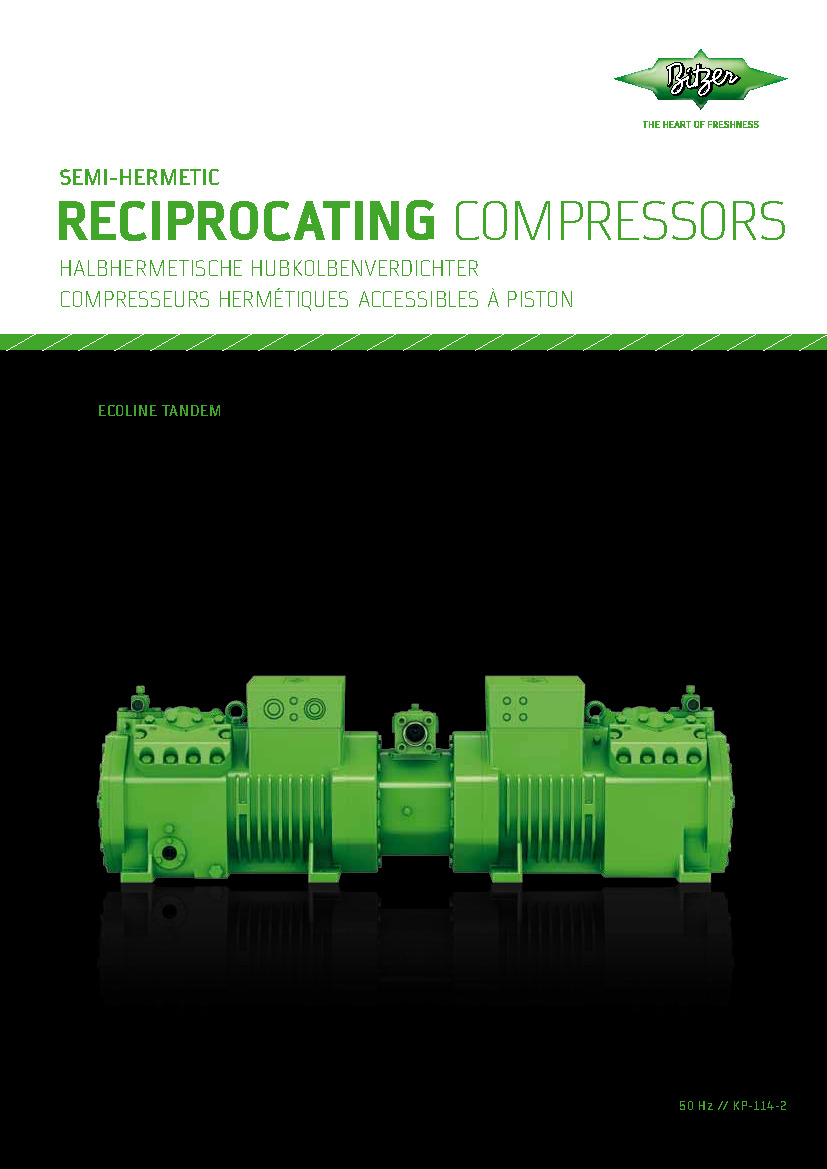

Каталоги
Эксплуатационные характеристики
R404A
▼ tc | ► to | 5°C | 0°C | -5°C | -10°C | -15°C | -20°C | -25°C | -30°C |
30°C | Q [W] | -- | 197454 | 164849 | 136568 | 112101 | 91012 | 72920 | 57488 |
Qu* [W] | 197454 | 164849 | 136568 | 112101 | 91012 | 72920 | 57488 | ||
P [kW] | 44,3 | 42,5 | 40,2 | 37,5 | 34,4 | 31,0 | 27,5 | ||
I [A] | 78,0 | 75,4 | 72,0 | 68,1 | 63,7 | 59,1 | 54,5 | ||
Qc [W] | 241750 | 207393 | 176814 | 149600 | 125411 | 103965 | 85021 | ||
COP [ - ] | 4,46 | 3,87 | 3,39 | 2,99 | 2,65 | 2,35 | 2,09 | ||
m [kg/h] | 5019 | 4141 | 3397 | 2765 | 2229 | 1775 | 1393 | ||
Op. | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт | ||
th [°C] | 63,2 | 69,5 | 76,0 | 82,8 | 89,9 | 97,5 | 105,8 | ||
40°C | Q [W] | -- | 168762 | 140945 | 116717 | 95675 | 77469 | 61789 | 48357 |
Qu* [W] | 168762 | 140945 | 116717 | 95675 | 77469 | 61789 | 48357 | ||
P [kW] | 51,9 | 49,0 | 45,5 | 41,7 | 37,7 | 33,4 | 29,1 | ||
I [A] | 89,6 | 85,0 | 79,9 | 74,2 | 68,3 | 62,3 | 56,5 | ||
Qc [W] | 220711 | 189916 | 162248 | 137401 | 115120 | 95196 | 77446 | ||
COP [ - ] | 3,25 | 2,88 | 2,56 | 2,29 | 2,06 | 1,85 | 1,66 | ||
m [kg/h] | 4841 | 3990 | 3267 | 2653 | 2131 | 1689 | 1314 | ||
Op. | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт | ||
th [°C] | 74,2 | 80,5 | 87,0 | 93,8 | 100,9 | 108,4 | 116,6 | ||
50°C | Q [W] | -- | 139139 | 116283 | 96256 | 78764 | 63543 | 50355 | 38983 |
Qu* [W] | 139139 | 116283 | 96256 | 78764 | 63543 | 50355 | 38983 | ||
P [kW] | 58,5 | 54,4 | 49,8 | 45,0 | 40,0 | 34,9 | 29,8 | ||
I [A] | 99,6 | 93,2 | 86,3 | 79,1 | 71,7 | 64,4 | 57,5 | ||
Qc [W] | 197663 | 170646 | 146077 | 123761 | 103534 | 85254 | 68801 | ||
COP [ - ] | 2,38 | 2,14 | 1,93 | 1,75 | 1,59 | 1,44 | 1,31 | ||
m [kg/h] | 4634 | 3814 | 3116 | 2523 | 2017 | 1586 | 1220 | ||
Op. | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт | ||
th [°C] | 85,4 | 91,7 | 98,1 | 104,8 | 111,8 | 119,3 | 127,5 |
Условные обозначения
Q [W] | Холодопроизвод-сть | COP [ - ] | СОР/КПД |
Qu* [W] | Произв-сть испарителя | m [kg/h] | Массов. расход |
P [kW] | Потребл. мощность | Op. | Режим эксплуатации |
I [A] | Ток | th [°C] | Температура нагнетания без охлаждения |
Qc [W] | Производительность конденсатора |

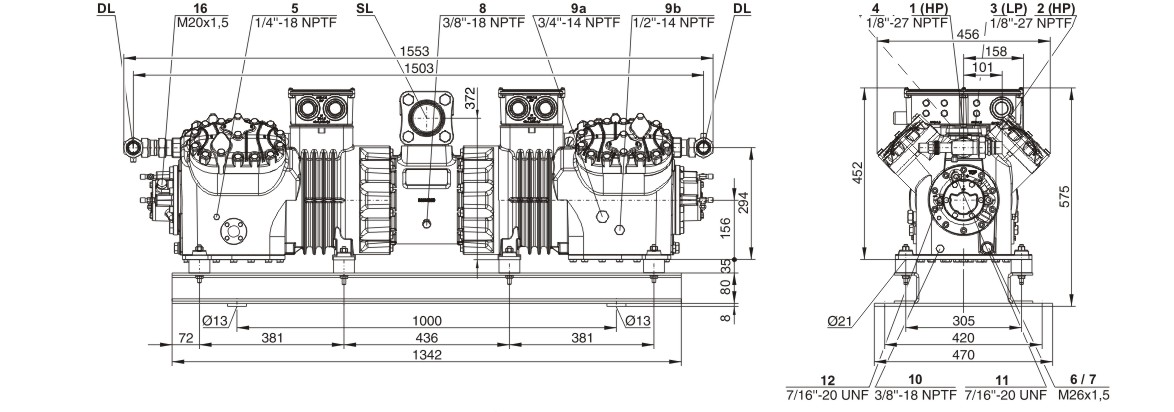

Размеры и подключения
Motor 1 = e.g. 4TES-12 (4TCS-12.2) with 12"HP", primary for air-conditioning (e.g. R22,R407C) and air-conditioning with R134a at high ambient temperatures
Motor 2 = e.g. 4TES-9 (4TCS-8.2) with 8"HP", universal Motor for medium and low temperature application (e.g. R404A, R507A, R407A, R407F) and air-conditioning with R134a.
Motor 3 = e.g. 4TES-8, for medium temperature applications and R134a
For more information concerning the application range use the "Limits" button.
Operation modes 4VES-7 (4VCS-6.2) to 6FE-44 (6F-40.2) and 44JE-30 (44J-26.2) to 66FE-88 (66F-80.2) with R407F/R407A/R22:
CIC = liquid injection with low temperature application, suction gas cooled motor
Данные по производительности сертифицированные ASERCOM:
ASERCOM - Ассоциация Европейских производителей компонентов холодильного оборудования проводит сертификацию данных по производительности компрессоров. Высокий уровень этой сертификации обеспечивается и поддерживается:
- проверками достоверности данных, проводимыми экспертами,
- регулярными измерениями, проводимыми независимыми институтами.
Необходимость приложения значительных усилий для сертификации объясняет ограниченное количество сертифицированных моделей. В связи с этим, пока не все модели компрессоров Bitzer на сегодня сертифицированны.
В программе вы увидите специальный знак в окне результатов расчёта соответствующего компрессора справа внизу под таблицей, а также в распечатке расчётных данных. Список всех сертифицированных компрессоров, а также подробную информацию об комитете ASERCOM вы сможете посмотреть на сайте www.asercom.org.
Данные по производительности компрессоров на R404A/R507A при температуре кипения < -20С с дополнительным охлаждением. Если конструкция холодильной установки предусматривает использование дополнительного вентилятора, то потребляемая мощность его мотора должна быть учтена.
Производительность конденсатора:
Производительность конденсатора может расчитываться как с учётом, так и без учёта тепловой эмиссии (HR). Эта опция активируется в окне меню "Программа/Опции". Величина тепловой эмиссии составляет 5% от потребляемой мощности. В результатах расчётная производительность конденсатора находится в строке "Производительность конденсатора (c HR)".
Данные по звуковому воздействию:
Данные основаны на применении при 50 Гц (IP-единицы 60 Гц) и R404A, если специально не указано.
Уровень звукового давления: значения основаны на условиях распространения полусферической звуковой волны в свободное пространство на расстоянии 1м от источника звука.
Общие замечания относительно звуковых данных:
Указанные звуковые данные были измерены при тестировании в нашей лаборатории. С этой целью отдельно стоящий испытательный образец был установлен на жёсткой фундаментной плите, и все трубопроводы были проложены на максимально протяжённое расстояние с фиксацией, не допускающей какую-либо вибрацию. Линии всасывания и нагнетания были смонтированы в гибкой конфигурации, такой, что передача колебаний в окружающую среду была практически исключена.
В реальных установках существенные различия могли бы наблюдаться, по сравнению с измерениями в лаборатории. Шум, испускаемый компрессором при работе, может быть отражен от поверхностей холодильной установки, и это может увеличить уровень звука, измеренный близко к компрессору. Колебания, вызванные компрессором, также передаются системе через опоры компрессора и по соединительным трубопроводам в зависимости от степени демпфирования. Таким образом, вибрацию могут вызвать другие компоненты установки до такой степени, что они поспособствуют увеличению звуковой эмиссии от компрессора. При необходимости передача колебаний к системе может быть минимизирована корректной компоновкой установки и демпфированием её элементов.
Обозначения присоединительных штуцеров на изображениях в окне меню "Тех. Данные/Размеры":
1 Реле высокого давления (HP)
2 Присоединение для датчика температуры нагнетаемого газа (HP) (для 4VE(S)-6Y .. 4NE(S)-20(Y) присоединение для датчика CIC как альтернатива)
3 Реле низкого давления (LP)
4 CIC система: сопло для впрыска (LP)
4b Присоединение для датчика CIC
4c Присоединение для датчика CIC (MP / работа без переохладителя жидкого хладагента)
9 Присоединение для линий выравнивания по маслу и газу (работа в параллельной централи)
9а Присоединение для линии выравнивания по газу (работа в параллельной централи)
9b Присоединение для лини выравнивания по маслу (работа в параллельной централи)
10 Присоединение для нагревателя масла
14. Штуцер замера промежуточного давления (МР)
15 Жидкостной впрыск (работа без переохладителя жидкого хладагента и с термостатическим расширительным клапаном ТРВ)
16 Присоединение для контроля циркуляции масла (опто-электронный датчик уровня масла "OLC-K1" или дифференциальное реле давления масла "Delta-PII")
17 Вход жидкого хладагента в переохладитель
18 Выход жидкого хладагента из переохладителя
19. Поверхность обжима
20. Клеммная плита
21. Сервисный штуцер для масляного клапана
22 Предохранительный клапан сброса давления в атмосферу (сторона нагнетания)
23 Предохранительный клапан сброса давления в атмосферу (сторона всасывания)
Размеры с допусками по EN ISO 13920-B.
