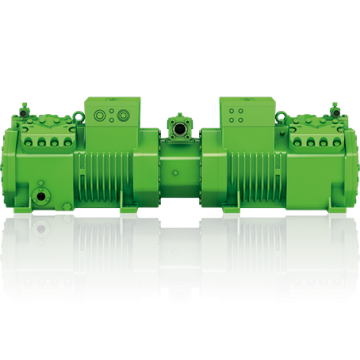

Полугерметичный тандем-компрессор Bitzer 44DES-14Y

Код товара: 2548-01
Полугерметичный тандем-компрессор Bitzer 44DES-14Y
Официальная гарантия от производителя
Цена: 170015грн
Есть в наличии
Добавить в корзину
Получить дополнительную скидку
Производитель: Bitzer Cерия: Ecoline Tandem Модель: 44DES-14Y Код товара: 2548-01

Доставка

- доставка курьером
- из нашего магазина в Киеве бесплатно
- из Новой Почты Курьер
Мы доставим этот товар курьером службы доставки по вашему адресу

Оплата

- Безналичными
- Наличными
- Visa/MasterCard
- Наложенным платежом

Гарантия

- 12 месяцев

Описание

Полугерметичный тандем-компрессор Bitzer 44DES-14Y и другие модели этого типа являются эталоном технологического качества, поэтому популярны на предприятиях холодильной, химической, текстильной и машиностроительной промышленности. Повысить эффективность и производительность поршневых компрессоров полугерметичного типа позволяют основные функциональные преимущества:

  • Обновленный эргономичный дизайн цилиндровых крышек: такое нововведение позволяет снизить потери давления и увеличить габариты нагнетательной зоны;
  • Отличная совместимость двигателей с компрессорами любого поколения;
  • Улучшенная конструкция способствует сокращению щелей и снижению потерь от трения.
  • Упрощенный дизайн гарантирует постоянный доступ к важным деталям, простое подключение и обслуживание;
  • Интеллектуальная система контроля производительности CR II предназначена для регулирования электромагнитного клапана. Эта система сокращает время передвижения клапана, что увеличивает количество рабочих циклов и повышает срок службы агрегата более чем на десять лет;
  • Максимальная эффективность агрегата в режиме низкого потребления электричества – вмонтированные в компрессоре электрические моторы охлаждаются парами и оснащены системой возврата масла;
  • Усовершенствованный дизайн досок клапанов с обновленной конструкцией проходных каналов обеспечивают стабильную подачу воздуха, а также уменьшение резервных объемов.

В процессе производства Полугерметичного тандем-компрессора Bitzer 44DES-14Y применяются исключительно высококачественные марки стали, что позволяет пролонгировать срок службы полугерметичных компрессоров. Все модели имеют качественную автоматику, которая защищает механизм в момент работы в аварийном режиме.

Крупные мировые концерны по производству промышленного холодильного оборудования предпочитают агрегаты бренда Bitzer. Стоит отметить отличную холодопроизводительность, минимальный звуковой эффект, компактные габариты корпуса, практичность подключения и сервисного обслуживания.

Характеристики

Технические параметры
Объемная произв-сть (1450 об/мин 50Гц) 53,7 m3/h
Объемная произв-сть(1750 об/мин 60Гц) 64,8 m3/h
Число цилиндров х Диаметр х Ход поршня 4+4 x 50 mm x 39,3 mm
Вес 180 kg
Макс. избыточное давление (НД/ВД) 19 / 32 bar
Присоединение линии всасывания 35 mm - 1 3/8''
Присоединение линии нагнетания 2x22 mm - 7/8''
Тип масла для R134a/R404A/R507A/R407A/R407C/R407F BSE32(Standard) / R134a tc>70°C: BSE55 (Option)
Тип масла для R22 (R12/R502) B5.2 (Option)
Параметры мотора
Версия мотора 1
Напряжение мотора (др. по запросу) 380-420V Y-3-50Hz
Максимальный рабочий ток 2x16.5 A
Пусковой ток (ротор блокирован) 2x82.4 A
Max. энергопотребление 2 x 8,9 kW
Комплект поставки
Защита мотора SE-B1
Класс защиты IP65
Антивибрационные демпферы Standard
Заправка масла 4,50 dm³
Доступные опции
Датчик температуры нагнетания Option
Регулирование производительности 100-75-50-25% (Option)
Плавное регулирование производ-сти 100-10% (Option)
Дополнительный вентилятор Option
Подогреватель масла в картере 2 x 0..120 W PTC (Option)
Контроль уровня масла OLC-K1 (Option)
Измерения шумовых парметров
Уровень звуковой мощности (+5°C/50°C) @50Гц 73,7dB(A) @ 50Hz
Уровень звуковой мощности (-10°C/45°C) @50Гц 76,6dB(A) @ 50Hz
Уровень звуковой мощности (-35°C/40°C) @50Гц 77,5dB(A) @ 50Hz
Уровень звукового давления @1м (+5°C/50°C) @50Гц 65,7dB(A) @ 50Hz
Уровень звукового давления @1м (-10°C/45°C) @50Гц 68,6dB(A) @ 50Hz
Уровень звукового давления @1м (-35°C/40°C) @50Гц 69,5dB(A) @ 50Hz

Эксплуатационные характеристики

R404A

▼ tc ► to 5°C 0°C -5°C -10°C -15°C -20°C -25°C -30°C
30°C Q [W] 62869 52467 43483 35737 29082 23394 18563 14491
  Qu* [W] 62869 52467 43483 35737 29082 23394 18563 14491
  P [kW] 11,20 11,09 10,78 10,29 9,67 8,94 8,13 7,25
  I [A] 20,6 20,4 20,0 19,42 18,65 17,77 16,83 15,89
  Qc [W] 74069 63553 54258 46032 38757 32336 26689 21746
  COP [ - ] 5,61 4,73 4,04 3,47 3,01 2,62 2,28 2,00
  m [kg/h] 1621 1334 1092 889 717 573 452 351
  Op. Стандарт Стандарт Стандарт Стандарт Стандарт Стандарт Стандарт Стандарт
  th [°C] 55,3 61,6 68,1 75,1 82,5 90,5 99,2 108,7
40°C Q [W] 53747 44809 37071 30389 24647 19739 15575 12071
  Qu* [W] 53747 44809 37071 30389 24647 19739 15575 12071
  P [kW] 13,61 13,14 12,50 11,71 10,81 9,82 8,77 7,70
  I [A] 23,9 23,2 22,3 21,3 20,1 18,83 17,57 16,37
  Qc [W] 67359 57949 49567 42098 35454 29559 24349 19771
  COP [ - ] 3,95 3,41 2,97 2,60 2,28 2,01 1,78 1,57
  m [kg/h] 1567 1285 1049 851 684 543 426 328
  Op. Стандарт Стандарт Стандарт Стандарт Стандарт Стандарт Стандарт Стандарт
  th [°C] 66,3 72,7 79,4 86,4 94,0 102,2 111,1 120,9
50°C Q [W] 44273 36869 30437 24871 20083 15991 12523 9611
  Qu* [W] 44273 36869 30437 24871 20083 15991 12523 9611
  P [kW] 15,66 14,86 13,91 12,84 11,68 10,46 9,21 7,95
  I [A] 26,8 25,7 24,3 22,8 21,2 19,64 18,09 16,64
  Qc [W] 59931 51728 44348 37714 31768 26455 21734 17564
  COP [ - ] 2,83 2,48 2,19 1,94 1,72 1,53 1,36 1,21
  m [kg/h] 1502 1228 998 805 643 507 394 301
  Op. Стандарт Стандарт Стандарт Стандарт Стандарт Стандарт Стандарт Стандарт
  th [°C] 77,4 83,9 90,7 98,0 105,8 114,2 123,5 133,7

Условные обозначения

Q [W] Холодопроизвод-сть COP [ - ] СОР/КПД
Qu* [W] Произв-сть испарителя m [kg/h] Массов. расход
P [kW] Потребл. мощность Op. Режим эксплуатации
I [A] Ток th [°C] Температура нагнетания без охлаждения
Qc [W] Производительность конденсатора
*по стандарту EN12900 (темп. всасываемых паров 20°С, переохлаждение жидкости 0 К)

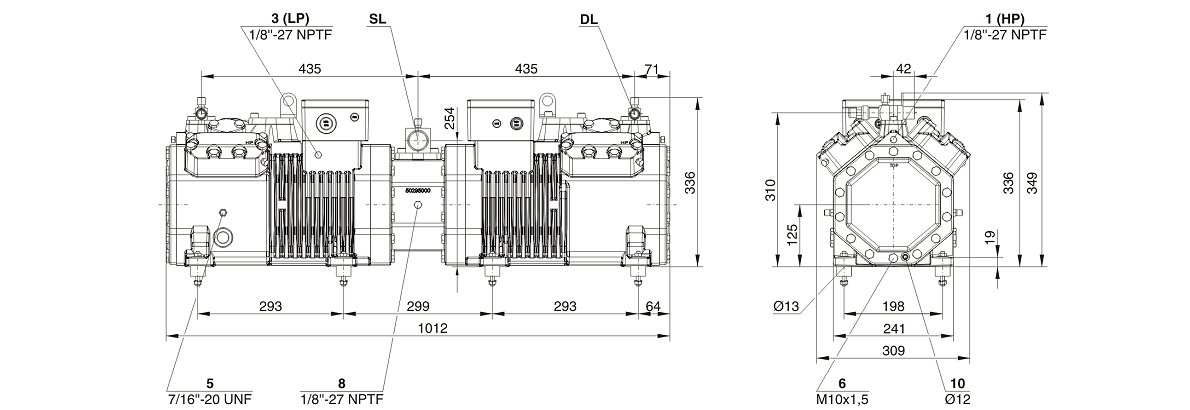

Размеры и подключения

Motor 1 = e.g. 4TES-12 (4TCS-12.2) with 12"HP", primary for air-conditioning (e.g. R22,R407C) and air-conditioning with R134a at high ambient temperatures
Motor 2 = e.g. 4TES-9 (4TCS-8.2) with 8"HP", universal Motor for medium and low temperature application (e.g. R404A, R507A, R407A, R407F) and air-conditioning with R134a.
Motor 3 = e.g. 4TES-8, for medium temperature applications and R134a
For more information concerning the application range use the "Limits" button.

Operation modes 4VES-7 (4VCS-6.2) to 6FE-44 (6F-40.2) and 44JE-30 (44J-26.2) to 66FE-88 (66F-80.2) with R407F/R407A/R22:
CIC = liquid injection with low temperature application, suction gas cooled motor


Данные по производительности сертифицированные ASERCOM:
ASERCOM - Ассоциация Европейских производителей компонентов холодильного оборудования проводит сертификацию данных по производительности компрессоров. Высокий уровень этой сертификации обеспечивается и поддерживается:
- проверками достоверности данных, проводимыми экспертами,
- регулярными измерениями, проводимыми независимыми институтами.
Необходимость приложения значительных усилий для сертификации объясняет ограниченное количество сертифицированных моделей. В связи с этим, пока не все модели компрессоров Bitzer на сегодня сертифицированны.
В программе вы увидите специальный знак в окне результатов расчёта соответствующего компрессора справа внизу под таблицей, а также в распечатке расчётных данных. Список всех сертифицированных компрессоров, а также подробную информацию об комитете ASERCOM вы сможете посмотреть на сайте www.asercom.org.

Данные по производительности компрессоров на R404A/R507A при температуре кипения < -20С с дополнительным охлаждением. Если конструкция холодильной установки предусматривает использование дополнительного вентилятора, то потребляемая мощность его мотора должна быть учтена.

Производительность конденсатора:
Производительность конденсатора может расчитываться как с учётом, так и без учёта тепловой эмиссии (HR). Эта опция активируется в окне меню "Программа/Опции". Величина тепловой эмиссии составляет 5% от потребляемой мощности. В результатах расчётная производительность конденсатора находится в строке "Производительность конденсатора (c HR)".

Данные по звуковому воздействию:
Данные основаны на применении при 50 Гц (IP-единицы 60 Гц) и R404A, если специально не указано.
Уровень звукового давления: значения основаны на условиях распространения полусферической звуковой волны в свободное пространство на расстоянии 1м от источника звука.
Общие замечания относительно звуковых данных:
Указанные звуковые данные были измерены при тестировании в нашей лаборатории. С этой целью отдельно стоящий испытательный образец был установлен на жёсткой фундаментной плите, и все трубопроводы были проложены на максимально протяжённое расстояние с фиксацией, не допускающей какую-либо вибрацию. Линии всасывания и нагнетания были смонтированы в гибкой конфигурации, такой, что передача колебаний в окружающую среду была практически исключена.
В реальных установках существенные различия могли бы наблюдаться, по сравнению с измерениями в лаборатории. Шум, испускаемый компрессором при работе, может быть отражен от поверхностей холодильной установки, и это может увеличить уровень звука, измеренный близко к компрессору. Колебания, вызванные компрессором, также передаются системе через опоры компрессора и по соединительным трубопроводам в зависимости от степени демпфирования. Таким образом, вибрацию могут вызвать другие компоненты установки до такой степени, что они поспособствуют увеличению звуковой эмиссии от компрессора. При необходимости передача колебаний к системе может быть минимизирована корректной компоновкой установки и демпфированием её элементов.

Обозначения присоединительных штуцеров на изображениях в окне меню "Тех. Данные/Размеры":

1 Реле высокого давления (HP)
2 Присоединение для датчика температуры нагнетаемого газа (HP) (для 4VE(S)-6Y .. 4NE(S)-20(Y) присоединение для датчика CIC как альтернатива)
3 Реле низкого давления (LP)
4 CIC система: сопло для впрыска (LP)
4b Присоединение для датчика CIC
4c Присоединение для датчика CIC (MP / работа без переохладителя жидкого хладагента)
9 Присоединение для линий выравнивания по маслу и газу (работа в параллельной централи)
9а Присоединение для линии выравнивания по газу (работа в параллельной централи)
9b Присоединение для лини выравнивания по маслу (работа в параллельной централи)
10 Присоединение для нагревателя масла
14. Штуцер замера промежуточного давления (МР)
15 Жидкостной впрыск (работа без переохладителя жидкого хладагента и с термостатическим расширительным клапаном ТРВ)
16 Присоединение для контроля циркуляции масла (опто-электронный датчик уровня масла "OLC-K1" или дифференциальное реле давления масла "Delta-PII")
17 Вход жидкого хладагента в переохладитель
18 Выход жидкого хладагента из переохладителя
19. Поверхность обжима
20. Клеммная плита
21. Сервисный штуцер для масляного клапана
22 Предохранительный клапан сброса давления в атмосферу (сторона нагнетания)
23 Предохранительный клапан сброса давления в атмосферу (сторона всасывания)

Размеры с допусками по EN ISO 13920-B.
