Полугерметичный тандем-компрессор Bitzer 22CES-6Y


- доставка курьером
- из нашего магазина в Киеве бесплатно
- из Новой Почты Курьер
Мы доставим этот товар курьером службы доставки по вашему адресу

- Безналичными
- Наличными
- Visa/MasterCard
- Наложенным платежом

- 12 месяцев
Описание
Полугерметичный тандем-компрессор Bitzer 22CES-6Y и другие модели этого типа являются эталоном технологического качества, поэтому популярны на предприятиях холодильной, химической, текстильной и машиностроительной промышленности. Повысить эффективность и производительность поршневых компрессоров полугерметичного типа позволяют основные функциональные преимущества:
- Обновленный эргономичный дизайн цилиндровых крышек: такое нововведение позволяет снизить потери давления и увеличить габариты нагнетательной зоны;
- Отличная совместимость двигателей с компрессорами любого поколения;
- Улучшенная конструкция способствует сокращению щелей и снижению потерь от трения.
- Упрощенный дизайн гарантирует постоянный доступ к важным деталям, простое подключение и обслуживание;
- Интеллектуальная система контроля производительности CR II предназначена для регулирования электромагнитного клапана. Эта система сокращает время передвижения клапана, что увеличивает количество рабочих циклов и повышает срок службы агрегата более чем на десять лет;
- Максимальная эффективность агрегата в режиме низкого потребления электричества – вмонтированные в компрессоре электрические моторы охлаждаются парами и оснащены системой возврата масла;
- Усовершенствованный дизайн досок клапанов с обновленной конструкцией проходных каналов обеспечивают стабильную подачу воздуха, а также уменьшение резервных объемов.
В процессе производства Полугерметичного тандем-компрессора Bitzer 22CES-6Y применяются исключительно высококачественные марки стали, что позволяет пролонгировать срок службы полугерметичных компрессоров. Все модели имеют качественную автоматику, которая защищает механизм в момент работы в аварийном режиме.
Крупные мировые концерны по производству промышленного холодильного оборудования предпочитают агрегаты бренда Bitzer. Стоит отметить отличную холодопроизводительность, минимальный звуковой эффект, компактные габариты корпуса, практичность подключения и сервисного обслуживания.
Характеристики
Технические параметры | |
Объемная произв-сть (1450 об/мин 50Гц) | 32,5 m3/h |
Объемная произв-сть(1750 об/мин 60Гц) | 39,2 m3/h |
Число цилиндров х Диаметр х Ход поршня | 2+2 x 55 mm x 39,3 mm |
Вес | 148 kg |
Макс. избыточное давление (НД/ВД) | 19 / 32 bar |
Присоединение линии всасывания | 28 mm - 1 1/8'' |
Присоединение линии нагнетания | 2x16 mm - 5/8'' |
Тип масла для R134a/R404A/R507A/R407A/R407C/R407F | BSE32(Standard) / R134a tc>70°C: BSE55 (Option) |
Тип масла для R22 (R12/R502) | B5.2 (Option) |
Параметры мотора | |
Версия мотора | 2 |
Напряжение мотора (др. по запросу) | 380-420V Y-3-50Hz |
Максимальный рабочий ток | 2x9.1 A |
Пусковой ток (ротор блокирован) | 2x37.0 A |
Max. энергопотребление | 2 x 5,0 kW |
Комплект поставки | |
Защита мотора | SE-B1 |
Класс защиты | IP65 |
Антивибрационные демпферы | Standard |
Заправка масла | 3,50 dm³ |
Доступные опции | |
Регулирование производительности | 100-50% (Option) |
Плавное регулирование производ-сти | 100-10% (Option) |
Дополнительный вентилятор | Option |
Подогреватель масла в картере | 2 x 0..120 W PTC (Option) |
Измерения шумовых парметров | |
Уровень звуковой мощности (-10°C/45°C) @50Гц | 70dB(A) @ 50Hz |
Уровень звуковой мощности (-35°C/40°C) @50Гц | 73dB(A) @ 50Hz |
Уровень звукового давления @1м (-10°C/45°C) @50Гц | 62dB(A) @ 50Hz |
Уровень звукового давления @1м (-35°C/40°C) @50Гц | 65dB(A) @ 50Hz |
Эксплуатационные характеристики
R404A
▼ tc | ► to | 5°C | 0°C | -5°C | -10°C | -15°C | -20°C | -25°C | -30°C |
30°C | Q [W] | -- | 31774 | 26493 | 21905 | 17928 | 14490 | 11532 | 8997 |
Qu* [W] | 31774 | 26493 | 21905 | 17928 | 14490 | 11532 | 8997 | ||
P [kW] | 6,94 | 6,70 | 6,37 | 5,97 | 5,51 | 4,99 | 4,45 | ||
I [A] | 12,69 | 12,37 | 11,92 | 11,38 | 10,77 | 10,13 | 9,48 | ||
Qc [W] | 38715 | 33195 | 28279 | 23898 | 19996 | 16526 | 13448 | ||
COP [ - ] | 4,58 | 3,95 | 3,44 | 3,00 | 2,63 | 2,31 | 2,02 | ||
m [kg/h] | 808 | 666 | 545 | 442 | 355 | 281 | 218 | ||
Op. | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт | ||
th [°C] | 62,5 | 68,8 | 75,5 | 82,6 | 90,2 | 98,5 | 107,9 | ||
40°C | Q [W] | -- | 27102 | 22569 | 18619 | 15187 | 12215 | 9653 | 7456 |
Qu* [W] | 27102 | 22569 | 18619 | 15187 | 12215 | 9653 | 7456 | ||
P [kW] | 8,31 | 7,84 | 7,30 | 6,70 | 6,06 | 5,39 | 4,71 | ||
I [A] | 14,63 | 13,95 | 13,19 | 12,36 | 11,50 | 10,63 | 9,79 | ||
Qc [W] | 35409 | 30406 | 25915 | 21885 | 18274 | 15045 | 12169 | ||
COP [ - ] | 3,26 | 2,88 | 2,55 | 2,27 | 2,02 | 1,79 | 1,58 | ||
m [kg/h] | 777 | 639 | 521 | 421 | 336 | 264 | 203 | ||
Op. | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт | ||
th [°C] | 74,1 | 80,5 | 87,2 | 94,3 | 102,0 | 110,5 | 120,2 | ||
50°C | Q [W] | -- | 22112 | 18365 | 15087 | 12231 | 9754 | 7616 | 5783 |
Qu* [W] | 22112 | 18365 | 15087 | 12231 | 9754 | 7616 | 5783 | ||
P [kW] | 9,45 | 8,76 | 8,02 | 7,23 | 6,43 | 5,62 | 4,81 | ||
I [A] | 16,33 | 15,29 | 14,21 | 13,10 | 12,00 | 10,92 | 9,91 | ||
Qc [W] | 31564 | 27124 | 23103 | 19466 | 16185 | 13235 | 10596 | ||
COP [ - ] | 2,34 | 2,10 | 1,88 | 1,69 | 1,52 | 1,36 | 1,20 | ||
m [kg/h] | 736 | 602 | 488 | 392 | 310 | 240 | 180,9 | ||
Op. | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт | Стандарт | ||
th [°C] | 86,0 | 92,5 | 99,4 | 106,7 | 114,7 | 123,7 | 134,2 |
Условные обозначения
Q [W] | Холодопроизвод-сть | COP [ - ] | СОР/КПД |
Qu* [W] | Произв-сть испарителя | m [kg/h] | Массов. расход |
P [kW] | Потребл. мощность | Op. | Режим эксплуатации |
I [A] | Ток | th [°C] | Температура нагнетания без охлаждения |
Qc [W] | Производительность конденсатора |

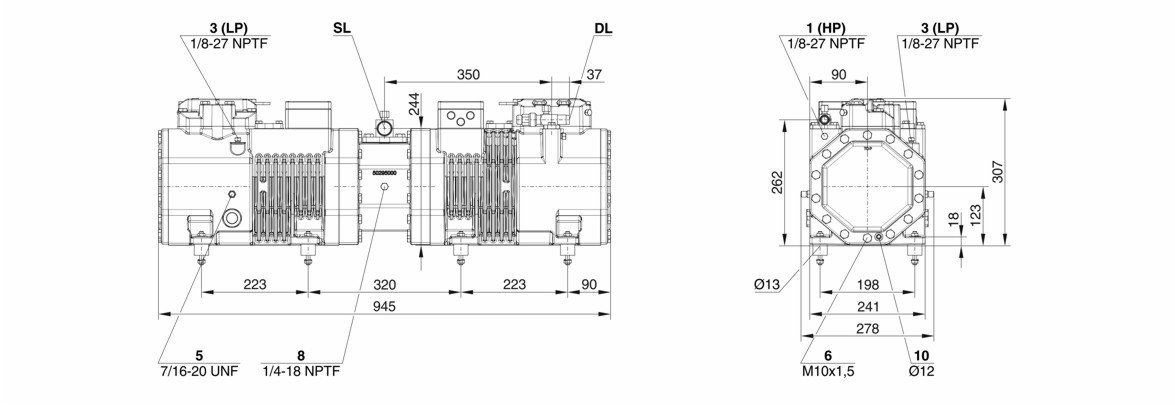

Размеры и подключения
Motor 1 = e.g. 4TES-12 (4TCS-12.2) with 12"HP", primary for air-conditioning (e.g. R22,R407C) and air-conditioning with R134a at high ambient temperatures
Motor 2 = e.g. 4TES-9 (4TCS-8.2) with 8"HP", universal Motor for medium and low temperature application (e.g. R404A, R507A, R407A, R407F) and air-conditioning with R134a.
Motor 3 = e.g. 4TES-8, for medium temperature applications and R134a
For more information concerning the application range use the "Limits" button.
Operation modes 4VES-7 (4VCS-6.2) to 6FE-44 (6F-40.2) and 44JE-30 (44J-26.2) to 66FE-88 (66F-80.2) with R407F/R407A/R22:
CIC = liquid injection with low temperature application, suction gas cooled motor
Данные по производительности сертифицированные ASERCOM:
ASERCOM - Ассоциация Европейских производителей компонентов холодильного оборудования проводит сертификацию данных по производительности компрессоров. Высокий уровень этой сертификации обеспечивается и поддерживается:
- проверками достоверности данных, проводимыми экспертами,
- регулярными измерениями, проводимыми независимыми институтами.
Необходимость приложения значительных усилий для сертификации объясняет ограниченное количество сертифицированных моделей. В связи с этим, пока не все модели компрессоров Bitzer на сегодня сертифицированны.
В программе вы увидите специальный знак в окне результатов расчёта соответствующего компрессора справа внизу под таблицей, а также в распечатке расчётных данных. Список всех сертифицированных компрессоров, а также подробную информацию об комитете ASERCOM вы сможете посмотреть на сайте www.asercom.org.
Данные по производительности компрессоров на R404A/R507A при температуре кипения < -20С с дополнительным охлаждением. Если конструкция холодильной установки предусматривает использование дополнительного вентилятора, то потребляемая мощность его мотора должна быть учтена.
Производительность конденсатора:
Производительность конденсатора может расчитываться как с учётом, так и без учёта тепловой эмиссии (HR). Эта опция активируется в окне меню "Программа/Опции". Величина тепловой эмиссии составляет 5% от потребляемой мощности. В результатах расчётная производительность конденсатора находится в строке "Производительность конденсатора (c HR)".
Данные по звуковому воздействию:
Данные основаны на применении при 50 Гц (IP-единицы 60 Гц) и R404A, если специально не указано.
Уровень звукового давления: значения основаны на условиях распространения полусферической звуковой волны в свободное пространство на расстоянии 1м от источника звука.
Общие замечания относительно звуковых данных:
Указанные звуковые данные были измерены при тестировании в нашей лаборатории. С этой целью отдельно стоящий испытательный образец был установлен на жёсткой фундаментной плите, и все трубопроводы были проложены на максимально протяжённое расстояние с фиксацией, не допускающей какую-либо вибрацию. Линии всасывания и нагнетания были смонтированы в гибкой конфигурации, такой, что передача колебаний в окружающую среду была практически исключена.
В реальных установках существенные различия могли бы наблюдаться, по сравнению с измерениями в лаборатории. Шум, испускаемый компрессором при работе, может быть отражен от поверхностей холодильной установки, и это может увеличить уровень звука, измеренный близко к компрессору. Колебания, вызванные компрессором, также передаются системе через опоры компрессора и по соединительным трубопроводам в зависимости от степени демпфирования. Таким образом, вибрацию могут вызвать другие компоненты установки до такой степени, что они поспособствуют увеличению звуковой эмиссии от компрессора. При необходимости передача колебаний к системе может быть минимизирована корректной компоновкой установки и демпфированием её элементов.
Обозначения присоединительных штуцеров на изображениях в окне меню "Тех. Данные/Размеры":
1 Реле высокого давления (HP)
2 Присоединение для датчика температуры нагнетаемого газа (HP) (для 4VE(S)-6Y .. 4NE(S)-20(Y) присоединение для датчика CIC как альтернатива)
3 Реле низкого давления (LP)
4 CIC система: сопло для впрыска (LP)
4b Присоединение для датчика CIC
4c Присоединение для датчика CIC (MP / работа без переохладителя жидкого хладагента)
9 Присоединение для линий выравнивания по маслу и газу (работа в параллельной централи)
9а Присоединение для линии выравнивания по газу (работа в параллельной централи)
9b Присоединение для лини выравнивания по маслу (работа в параллельной централи)
10 Присоединение для нагревателя масла
14. Штуцер замера промежуточного давления (МР)
15 Жидкостной впрыск (работа без переохладителя жидкого хладагента и с термостатическим расширительным клапаном ТРВ)
16 Присоединение для контроля циркуляции масла (опто-электронный датчик уровня масла "OLC-K1" или дифференциальное реле давления масла "Delta-PII")
17 Вход жидкого хладагента в переохладитель
18 Выход жидкого хладагента из переохладителя
19. Поверхность обжима
20. Клеммная плита
21. Сервисный штуцер для масляного клапана
22 Предохранительный клапан сброса давления в атмосферу (сторона нагнетания)
23 Предохранительный клапан сброса давления в атмосферу (сторона всасывания)
Размеры с допусками по EN ISO 13920-B.
